Samsung RL36R8739B1 Manuel utilisateur

English

User servicing manual

1. You can check where to buy replacement parts at http://samsung.com

2. Visit the part purchase site and enter the model code of your product to check the parts

available for purchase. The model code is labelled on the outer side of your product.

- You can check the model code and version on the barcode label at the bottom left of

the product.

3. For replacement parts, make sure the part name matches that of the illustration in this

manual.

- User-serviceable parts are limited to handles (some models only), gaskets, drawers, and

hinges.

NOTE

Following the repair by a non-authorised service provider, self-repair or non-professional

repair of the product, Samsung is not liable for any damage to the product, any injury or

any other product safety issue caused by any attempt to repair the product which does

not carefully follow these repair and maintenance instructions. Any damage to the product

caused by an attempt to repair the product by any person other than a Samsung certied

service provider will not be covered by the warranty.

CAUTION

• The part name listed on the site may differ from that in this manual. Please make sure you

choose the right part name.

• Replacing hinges requires extreme caution because it involves detaching the door.

• Be sure to wear safety gloves while making repairs.

RB7000R&8000R_User-servicing-manual.indb 1 2020-12-21  4:58:32

English

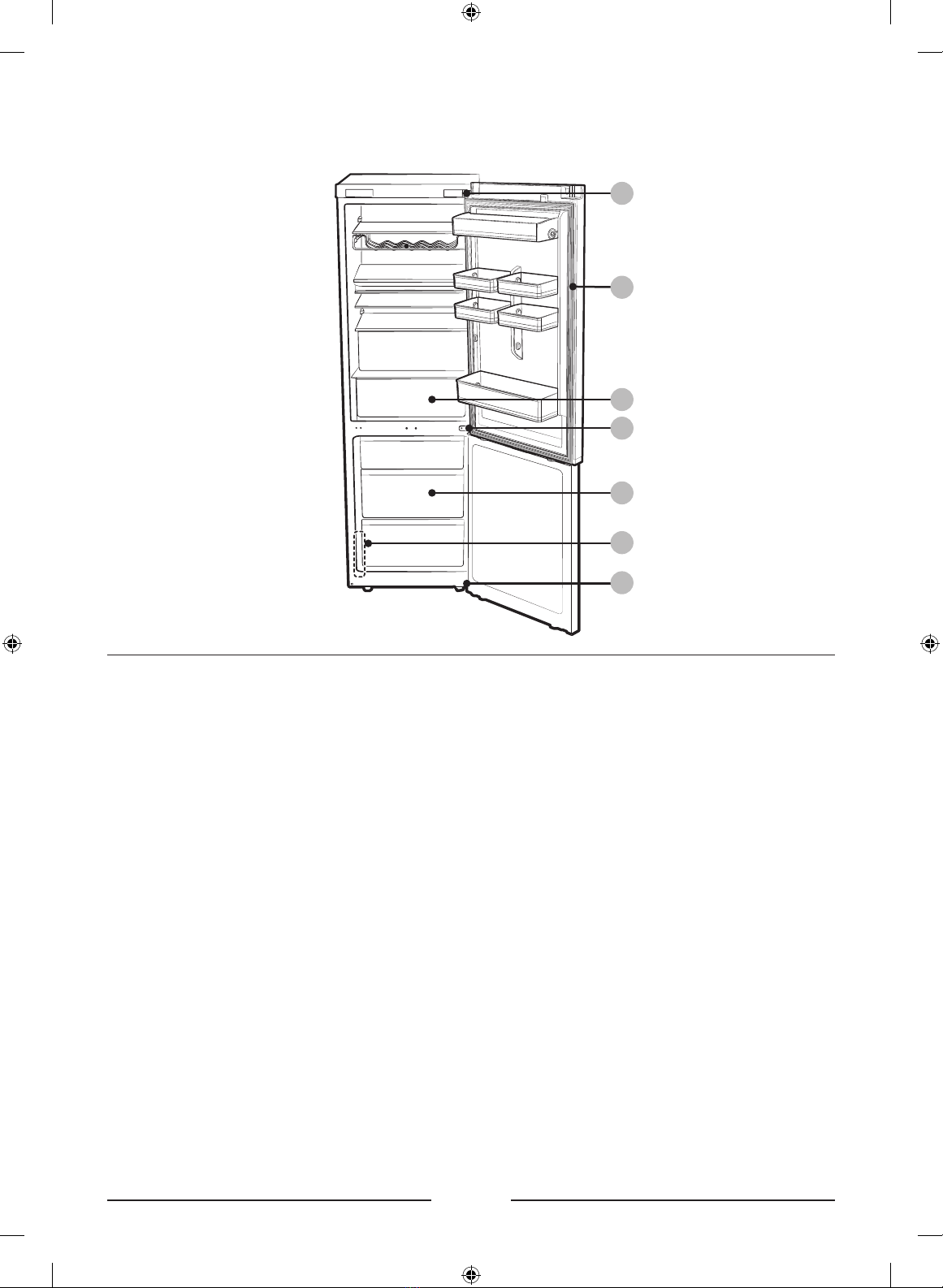

The actual image and provided parts of the refrigerator may differ, depending on the model

and the country.

01 Hinge Up 02 Gasket

03 Drawer 04 Hinge Middle

05 Barcode label 06 Hinge Low

RB7000R&8000R_User-servicing-manual.indb 2 2020-12-21  4:58:32

English

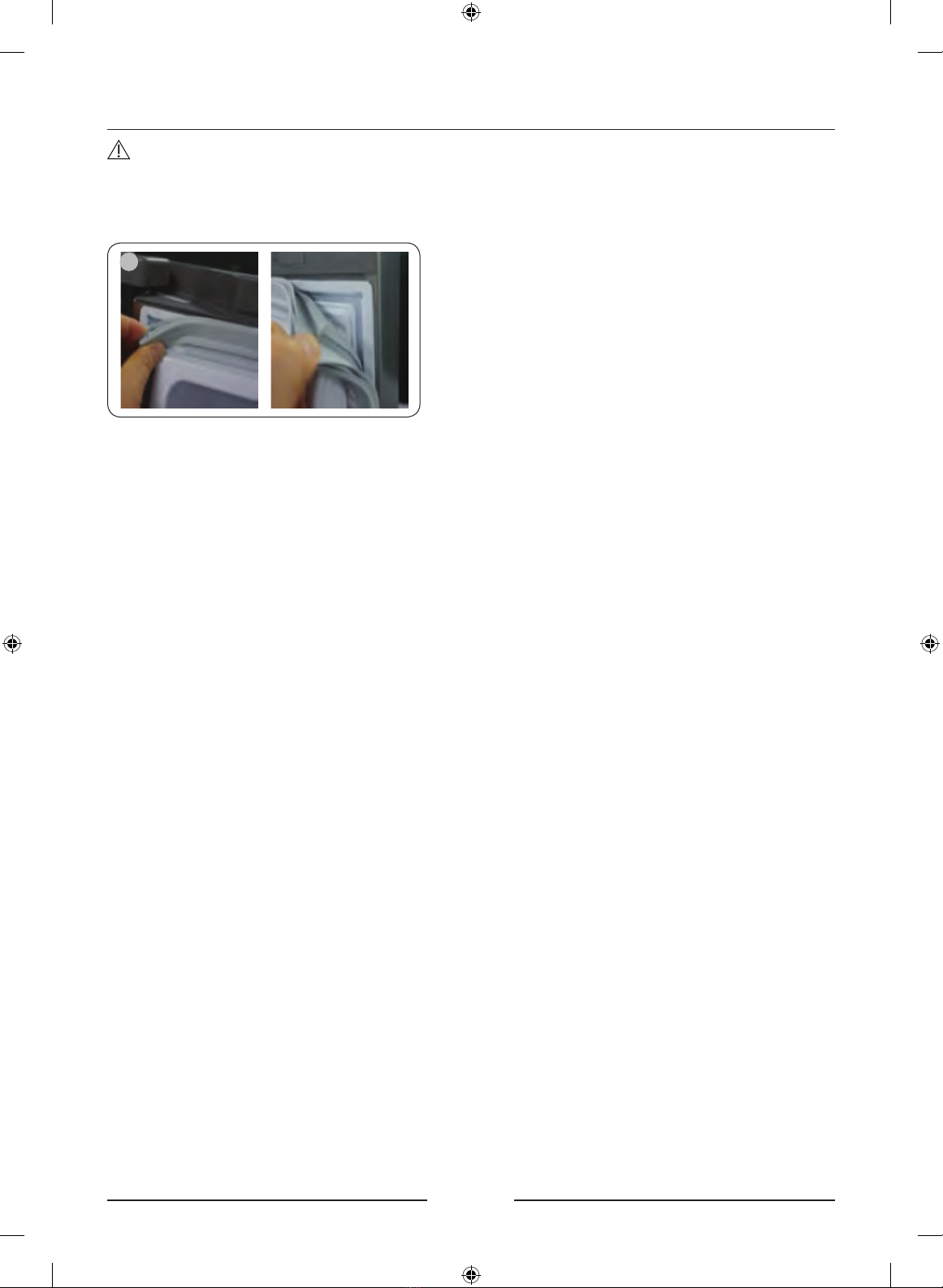

Gasket replacement

CAUTION

Make sure you rmly attach the gasket. Otherwise, cold air from the refrigerator may leak.

To remove the gasket

Open the door and remove the gasket from

the door.

To replace the gasket

Attach a new gasket to the refrigerator door.

Make sure there is no gap between the newgasket and the door.

RB7000R&8000R_User-servicing-manual.indb 3 2020-12-21  4:58:32

English

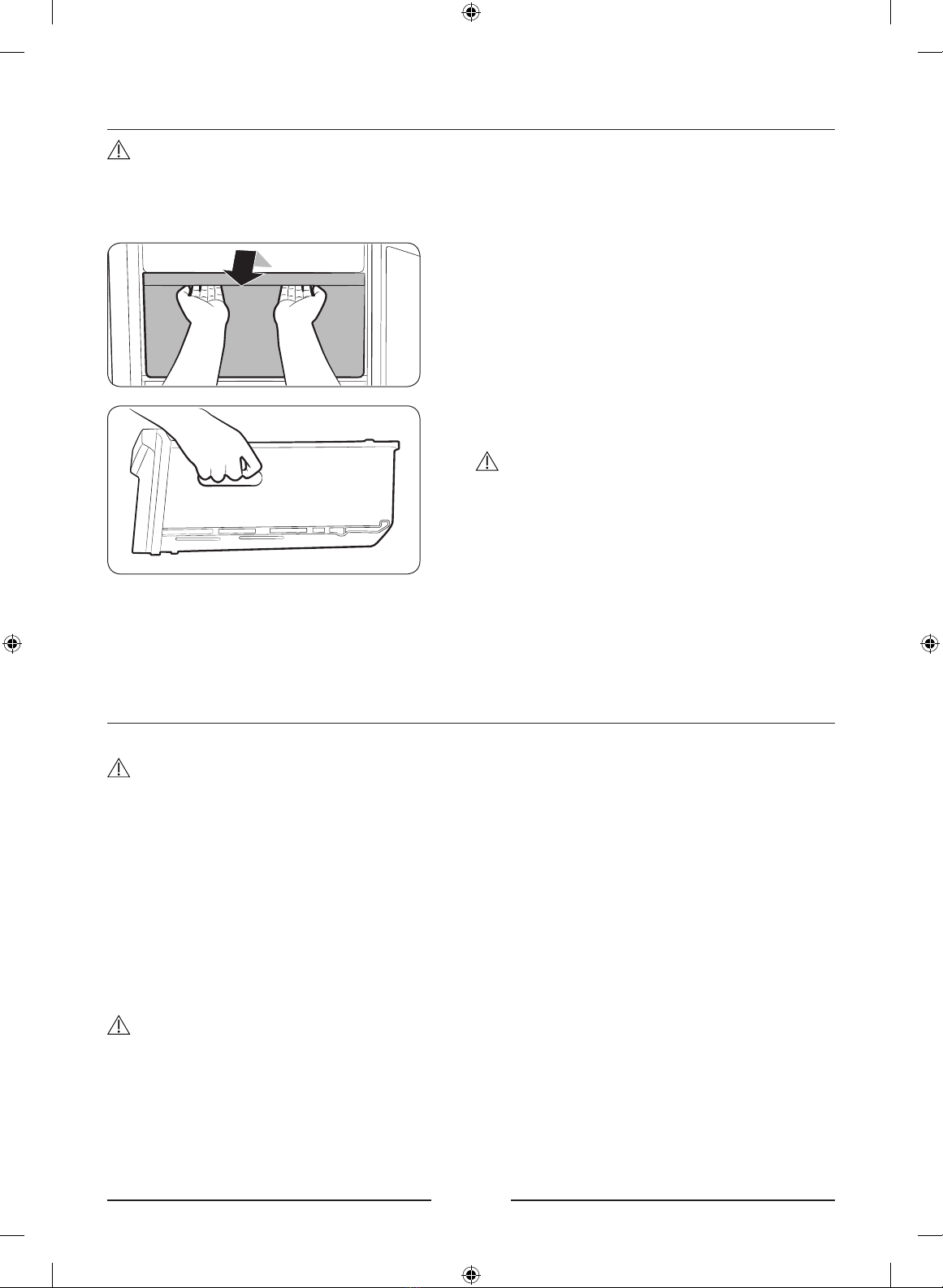

Drawer replacement

CAUTION

Check that the drawer is inserted properly into the rail during assembly.

To remove the drawer

Pull the drawers out fully then slightly lift it

up to remove the drawers.

• If the drawers get stuck to door, remove

drawer by lifting up after remove shelves.

Moving the drawers, please grab the handle

of drawer tightly.

CAUTION

If you dropped the drawer during moving it,

you will be able to have injury.

To reattach the drawers

Reattaching the drawers follows the reverse order of their respective removal steps.

Hinge replacement

To replace the hinges, you must remove the doors rst.

CAUTION

• When removing the doors, take extreme caution because the doors are heavy.

• Before replacing the hinges, put a soft pad such as cardboard on the oor to prevent

scratches on the door when you place the doors down.

• As the hinges must be handled carefully and replaced by two or more persons, we

recommend you to call for professional technical service.

• If you remove the hinge without holding the door, the door may fall and cause injury.

• Ensure that the shaft is rmly tightened on the hinge.

• Check that the hinge is rmly attached to the cabinet.

• Make sure the wire connectors are connected properly.

• Be careful not to damage the wires when fastening the top cover.

WARNING

• Tilting/laying the refrigerator requires a minimum of 2 people.

• Disconnect the power cord before reversing the doors.

RB7000R&8000R_User-servicing-manual.indb 4 2020-12-21  4:58:33

English

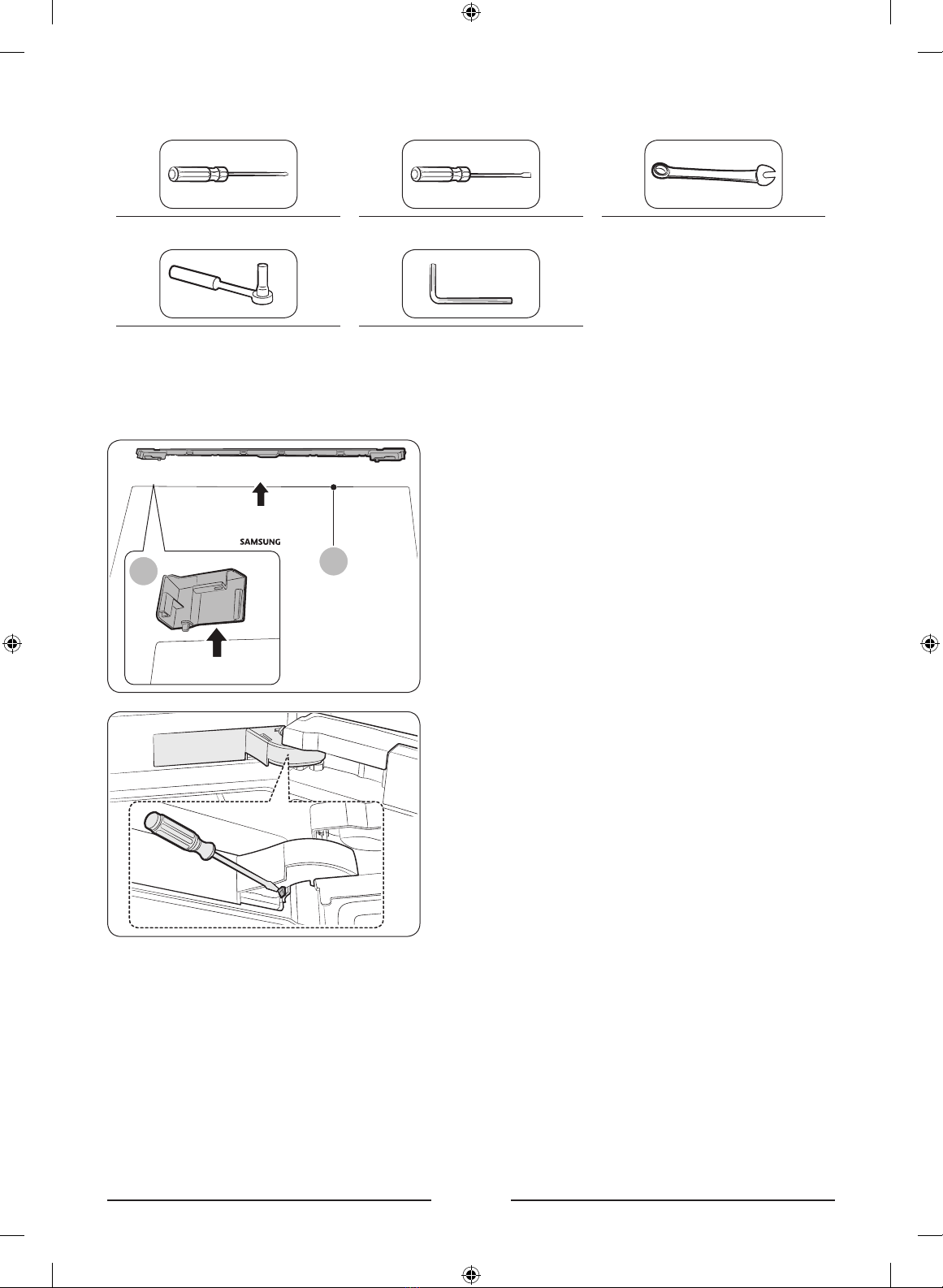

Tools required (not provided)

Phillips screwdriver Flat-head screwdriver 11 mm spanner

8 mm socket wrench

(for bolts)

Allen wrench (5 mm)

Reversing the door

1. Remove the Cover Wire (1) and Cap door

L (2).

2. Remove the Cover Hinge to push a hook

like below Pictures.

RB7000R&8000R_User-servicing-manual.indb 5 2020-12-21  4:58:33

English

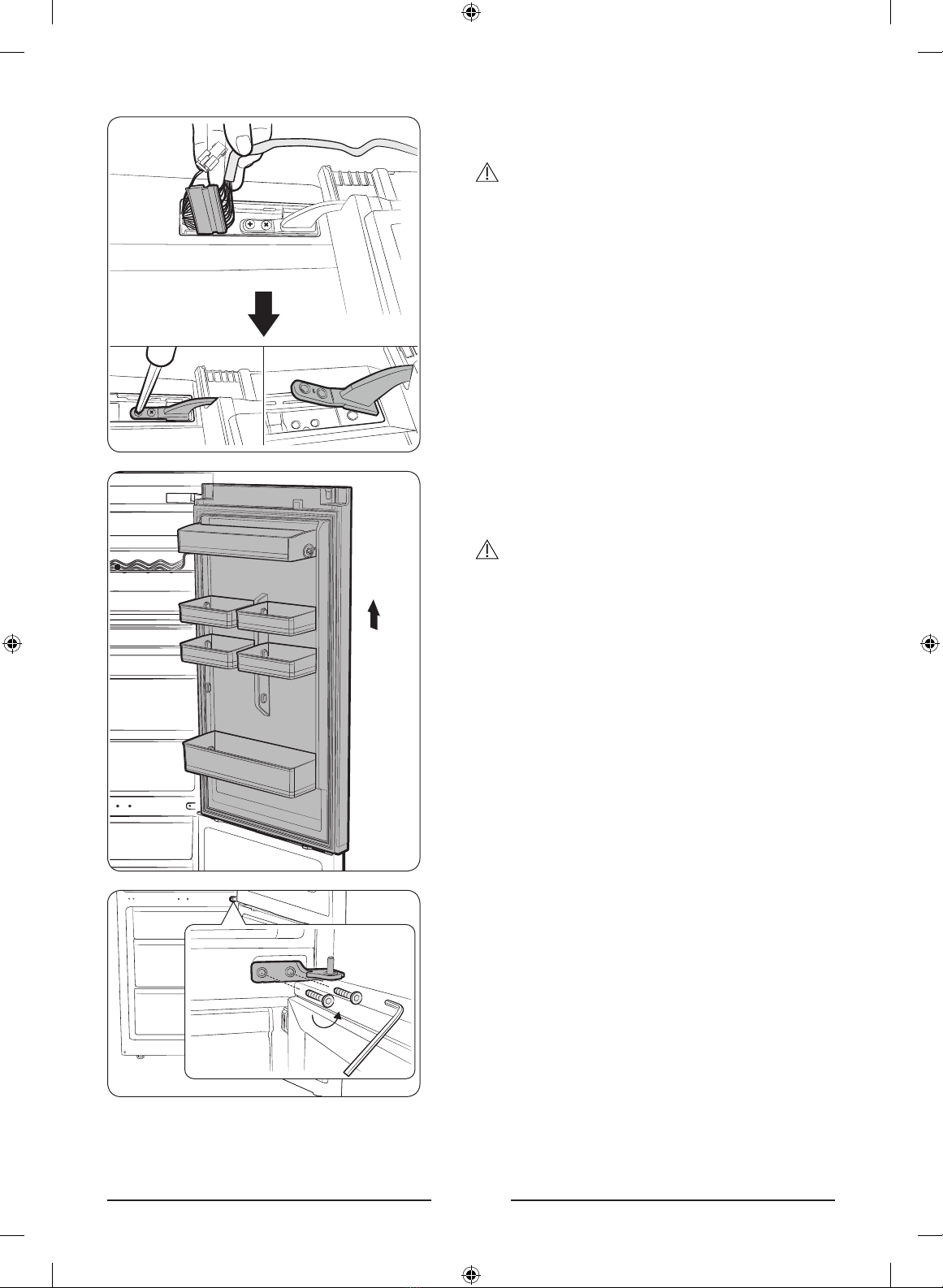

3. Disconnect the housing. And then remove

2 screws on the Upper Hinge.

CAUTION

• The door is heavy, be careful not to injure

yourself when removing the door.

• Be careful not to damage the wire during

operation.

4. Remove the fridge door from the Middle

hinge by carefully lifting the door straight

up.

CAUTION

The door is heavy, be careful not to injure

yourself when removing the door.

5. Disassemble the Middle hinge.

RB7000R&8000R_User-servicing-manual.indb 6 2020-12-21  4:58:33

English

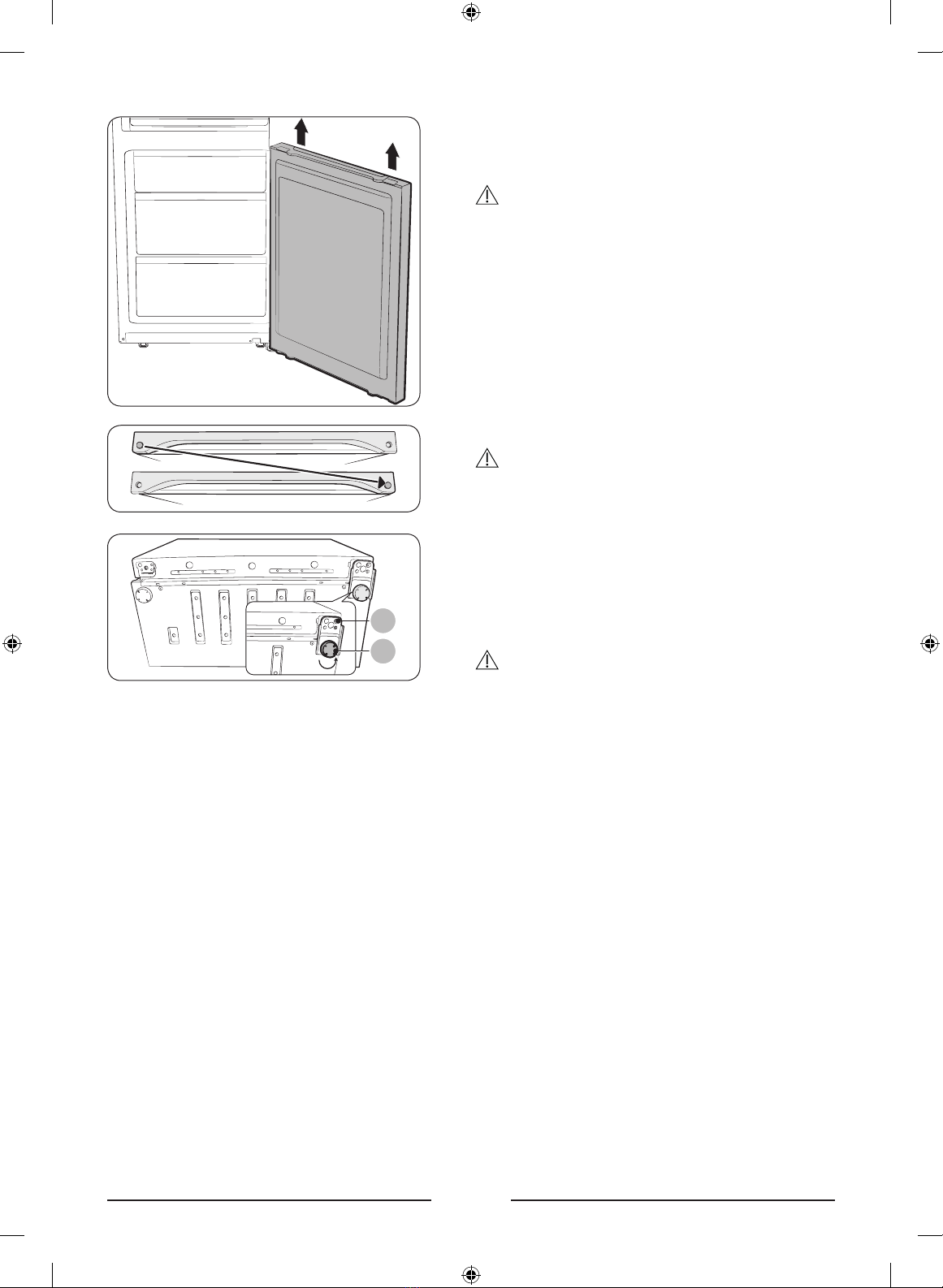

6. Remove the freezer door from the Bottom

hinge by carefully lifting the door straight

up.

CAUTION

The door is heavy, be careful not to injure

yourself when removing the door.

7. Switch the Position of Cap.

CAUTION

Be careful the Scratch, when disassembling

the Cap.

8. Lay the refrigerator carefully. Remove the

Leg (1) and the Hinge Low (2).

9. Reassemble in the opposite order of

disassembly after replacing the Hinge Up,

Hinge Mid, and/or Hinge Low.

CAUTION

• Make sure the wire connectors are

connected properly.

• Be careful not to damage the wires when

fastening the top cover.

RB7000R&8000R_User-servicing-manual.indb 7 2020-12-21  4:58:34

Français

Guide de réparation

1. Vous pouvez trouver où acheter des pièces de rechange sur http://samsung.com.

2. Visitez le site d'achat de pièces et saisissez le code du modèle de votre produit pour

vérier les pièces disponibles à l'achat. Le code du modèle est afché sur le côté

extérieur de votre produit.

- Vous pouvez vérier le code et la version du modèle sur l'étiquette du code à barres

situé en bas à gauche du produit.

3. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de

l'illustration gurant dans ce manuel.

- Les pièces remplaçables par l'utilisateur sont limitées aux poignées (certains modèles

uniquement), aux joints, aux tiroirs et aux charnières.

REMARQUE

Suite à une réparation par un fournisseur de service non autorisé, une réparation par

l'utilisateur ou une réparation par une personne non professionnelle du produit, Samsung

ne peut être tenu pour responsable de tout dommage subi par le produit, de toute

blessure ou de tout autre problème de sécurité lié au produit et découlant d'une tentative

de réparation du produit ne respectant pas scrupuleusement les présentes consignes de

réparation et de maintenance. Tout dommage subi par le produit et provoqué par une

tentative de réparation par une personne autre qu'un fournisseur de service certié par

Samsung ne sera pas couvert par la garantie.

ATTENTION

• Le nom de la pièce gurant sur le site peut être différent de celui gurant dans ce

manuel. Assurez-vous de sélectionner le nom de pièce approprié.

• Le remplacement des charnières requiert une extrême prudence car cela implique la

dépose de la porte.

• Veillez à porter des gants de sécurité lorsque vous effectuez des réparations.

RB7000R&8000R_User-servicing-manual.indb 8 2020-12-21  4:58:34

Français

L'apparence réelle et les pièces fournies avec le réfrigérateur peuvent varier en fonction

du modèle et du pays.

01 Charnière supérieure 02 Joint

03 Tiroir 04 Charnière centrale

05 Étiquette du code à barres 06 Charnière inférieure

RB7000R&8000R_User-servicing-manual.indb 9 2020-12-21  4:58:34

Français

Remplacement du joint

ATTENTION

Veillez à xer correctement le joint. Sinon, l'air froid risque de s'échapper du réfrigérateur.

Retrait du joint

Ouvrez la porte et retirez le joint de la porte.

Remplacement du joint

Fixez un joint neuf à la porte du réfrigérateur.

Assurez-vous qu'il n'y ait pas d'espace entre le nouveau joint et la porte.

RB7000R&8000R_User-servicing-manual.indb 10 2020-12-21  4:58:34
