Samsung T240 - SyncMaster - 24" LCD Monitor Manuel utilisateur

LCD MONITOR

quick start guide

T260 T240

Introduction

Contenu de l’emballage

Remarque

Veuillez vous assurer que les composants suivants sont bien inclus avec votre moniteur.

Le cas échéant, contactez votre revendeur.

Contactez un revendeur local pour acheter des éléments en option.

Déballage

Moniteur

Manuels

Guide d'installation rapide Carte de garantie

(Non disponible partout)

Manuel d'utilisation

Câbles

Câble D-Sub Cordon d'alimentation

Vendu séparément

Câble DVI Câble HDMI Casques

Vendu séparément

Câble USB Stereo à RCA

Autres

Tissu de nettoyage Anneau de maintien de câble Corps du support

Base du support

Remarque

Le tissu de nettoyage est fourni uniquement avec les produits de couleur noire à finition haute brillance.

Votre moniteur

Paramètres initiaux

Sélectionnez la langue à l'aide de la flèche haut ou bas.

Le contenu affiché disparaîtra après 40 secondes.

Activez et désactivez le bouton d'alimentation. Il s'affichera de nouveau.

Il peut être affiché jusqu'à trois (3) fois. Veillez à régler la résolution de votre PC avant d'atteindre le

maximum.

Remarque

La résolution affichée à l'écran est la résolution optimale pour ce produit.

Ajustez la résolution de votre ordinateur de sorte qu'elle soit la même que la résolution optimale de ce

produit.

Introduction

Avant

Bouton MENU [MENU/ ]

Ouvre le menu à l'écran et quitte le menu. Egalement utilisé pour quitter le menu

OSD ou revenir au menu précédent.

Bouton Luminosité

Si un signal AV est capturé en mode HDMI/DVI, Volume est réglé. Si le signal

d'entrée est PC, Luminosité est réglé.

>> Cliquez ici pour voir une animation

Bouton Volume

Si les fonctions OSD ne sont pas affichées, appuyez sur le bouton pour régler le

volume.

>> Cliquez ici pour voir une animation

Touche personneue[ ]

Vous pouvez personnaliser l'affectation des touches pour le bouton Personnalisé

conformément à vos préférences.

Remarque

Vous pouvez configurer la touche personnalisée pour une fonction spécifique via

Configuration > Touche personneue.

Boutons d'ajustement [ ]

Permet de régler les options du menu.

Bouton SOURCE / [ ] Bouton Entrer

Permet d'activer un élément de menu mis en surbrillance.

Appuyez sur 'SOURCE/ ', puis sélectionnez le signal vidéo lorsque l'OSD est

éteint. (Lorsque vous appuyez sur le bouton 'SOURCE/ ' pour modifier le mode

d'entrée, un message s'affiche dans la partie supérieure gauche de l'écran, indiquant

le mode actuel -- signal d'entrée Analogique ou Client.)

Introduction

Remarque

Si vous sélectionnez le mode digital, vous devez connecter votre moniteur au port

DVI de la carte graphique à l'aide du câble DVI.

>> Cliquez ici pour voir une animation

Bouton AUTO

utilisez ce bouton pour effectuer un réglage automatique.

>> Cliquez ici pour voir une animation

Bouton de mise sous tension [ ]

Appuyez sur ce bouton pour allumer et éteindre l'écran.

Remarque

Les boutons de la partie droite du moniteur sont des boutons tactiles.

Il vous suffit de les toucher légèrement pour les utiliser.

Indicateur d'alimentation

Ce témoin lumineux s'allume en fonctionnement normal et clignote une fois lors-

que vos réglages sont sauvegardés.

Remarque

Reportez-vous à Mode Economie d'énergie décrit dans le manuel pour plus d'in-

formations sur la fonction d'économie d'énergie. Pour économiser de l'énergie,

éteignez votre moniteur lorsque vous ne l'utilisez pas pendant de longues périodes.

Arrière

Remarque

La configuration à l’arrière du moniteur peut varier d’un produit à l’autre.

POWER

Introduction

POWER

Branchez le cordon d'alimentation de votre mon-

iteur au port POWER (ALIMENTATION) situé

à l'arrière de votre moniteur.

HDMI / DVI IN / RGB IN

HDMI

Reliez la borne HDMI située à l'arrière de votre

moniteur à la borne HDMI de votre périphérique

de sortie numérique à l'aide d'un câble HDMI.

DVI IN(HDCP)

Connectez le câble DVI au port DVI IN à l'arrière

du moniteur.

RGB IN

Connectez la borne RGB IN située à l'arrière du

moniteur à votre ordinateur.

AUDIO OUT / DIGITAL AU-

DIO OUT

AUDIO OUT

Borne de sortie de casque

DIGITAL AUDIO OUT

Connectez la borne DIGITAL AUDIO OUT de

votre moniteur à la borne de sortie du son numér-

ique ou du son standard de votre home cinéma

DVD (ou amplificateur) à l'aide d'un câble de

sortie optique du son numérique.

Connecteurs USB (Op-

tion)

Introduction

DOWN (port en aval USB)

Connectez le port DOWN du moniteur USB

et un périphérique USB grâce au câble USB.

UP (port en amont USB)

Connectez le port UP du moniteur et le port

USB de l'ordinateur grâce au USB cable (câble

USB).

Remarque

Pour utiliser DOWN (port en aval), vous de-

vez connecter UP (câble de connexion en

amont) à l'ordinateur.

Veillez à utiliser le câble USB fourni avec ce

moniteur pour connecter le port UP du mon-

iteur et le port USB de votre ordinateur.

Verrou Kensington

Le verrou Kensington est un périphérique utilisé

pour fixer physiquement le système lorsque vous

l'utilisez dans un lieu public. Le dispositif de ver-

rouillage est fourni séparément. L’aspect global

et la méthode de verrouillage peuvent différer de

ceux présentés sur l’illustration, selon le fabri-

cant. Consultez le manuel fourni avec le verrou

Kensington pour obtenir des instructions d’uti-

lisation. Le dispositif de verrouillage est fourni

séparément.

Remarque

L'emplacement du verrou Kensington peut varier

en fonction du modèle.

Utilisation du verrou antivol

Kensington

1. Insérez le dispositif de verrouillage dans la

fente Kensington du moniteur ( ) puis

tournez-le dans le sens du verrouillage

( ).

2. Branchez le câble du verrou Kensington.

3. Fixez le verrou Kensington sur un bureau ou

tout autre objet lourd inamovible.

Introduction

Remarque

Reportez-vous à Connexion des câbles pour plus d'informations sur la connexion des câbles.

Introduction

Connexions

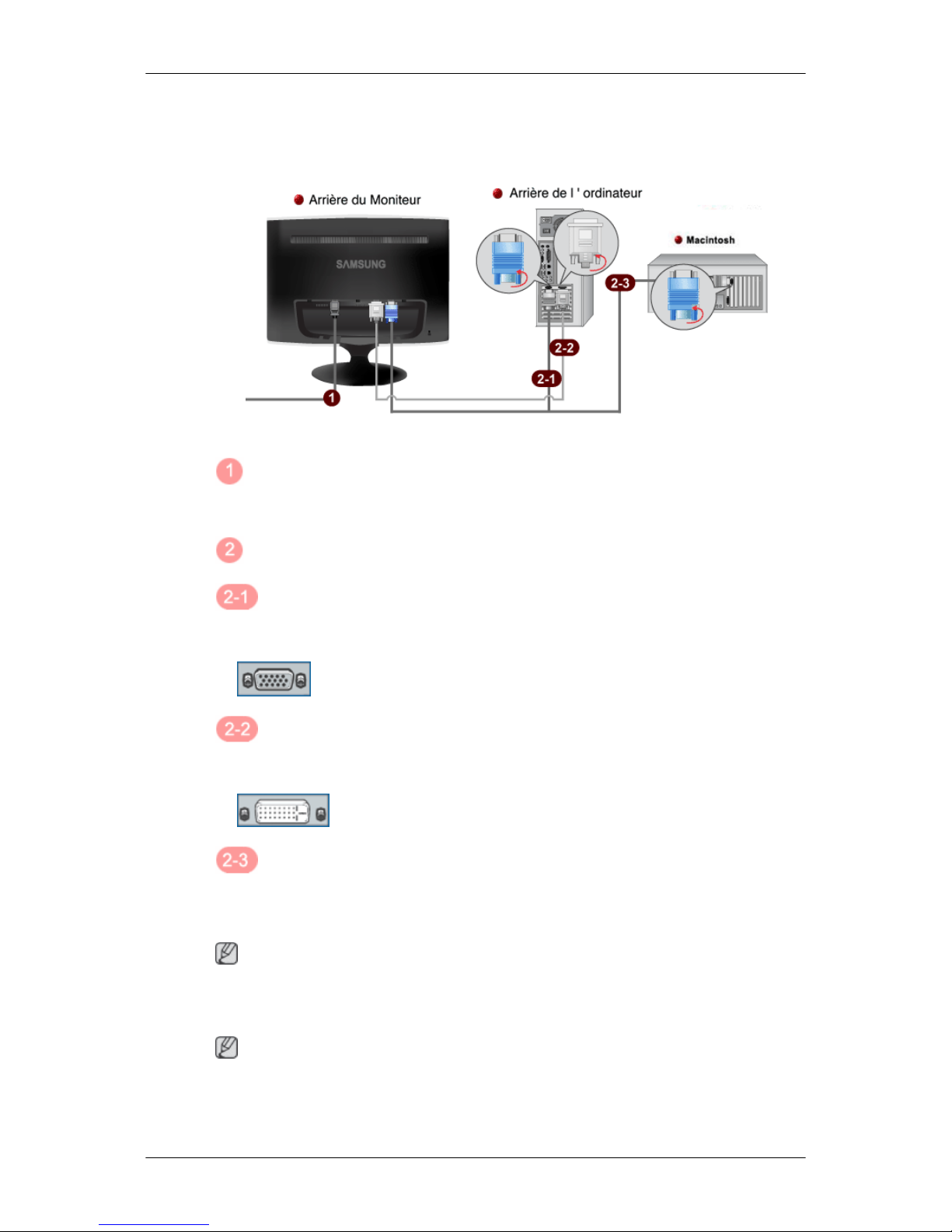

Connexion des câbles

Branchez le cordon d'alimentation de votre moniteur à la prise power située à l'arrière du moniteur.

Branchez le cordon d’alimentation à la prise de courant la plus proche.

Utilisez une connexion adaptée à votre ordinateur.

Utilisation du connecteur D-Sub (analogique) de la carte vidéo.

• Branchez le câble de signal au port D-Sub à 15 broches à l'arrière du moniteur.

[RGB IN]

Utilisation du connecteur DVI (digital) de la carte vidéo.

• Connectez le câble DVI au port DVI IN à l'arrière du moniteur.

[DVI IN]

Connexion à un Macintosh.

• -Branchez le moniteur et l'ordinateur Macintosh à l’aide du câble de connexion D-sub de l’ordi-

nateur.

Remarque

Si le moniteur et l’ordinateur sont connectés, vous pouvez les mettre sous tension et les utiliser.

Branchement HDMI

Remarque

Vous pouvez connecter des périphériques de sortie numérique à votre moniteur.

Vous pouvez profiter d'une meilleure qualité d'image et de son.

Connexion grâce à un câble HDMI

1. Des périphériques d'entrée tels qu'un lecteur DVD numérique sont branchés à la borne HDMI du

moniteur à l'aide du câble HDMI. Lorsque toutes les connexions sont effectuées, connectez l’ali-

mentation du moniteur et du lecteur DVD (ou de l’appareil connecté au périphérique de sortie

numérique).

Sélectionnez HDMI à l'aide du bouton SOURCE.

Connexion grâce à un câble DVI vers HDMI

1. Connectez la borne de sortie DVI d'un périphérique de sortie numérique à la borne HDMI du

moniteur à l'aide d'un câble DVI vers HDMI.

2. Pour écouter du son via un périphérique externe, reportez-vous aux informations du manuel d'uti-

lisation du périphérique relatives à sa connexion.

3. Lorsque toutes les connexions sont effectuées, connectez l’alimentation du moniteur et du lecteur

DVD (ou de l’appareil connecté au périphérique de sortie numérique).

4. Sélectionnez HDMI à l'aide du bouton SOURCE .

Connexions
