Samsung SyncMaster 460UT-B Manuel utilisateur

LCD DISPLAY

quick start guide

460UTn-2, 460UT-2, 460UTn-B, 460UT-B

Introduction

Contenu de l'emballage

Vérification du contenu de l'emballage

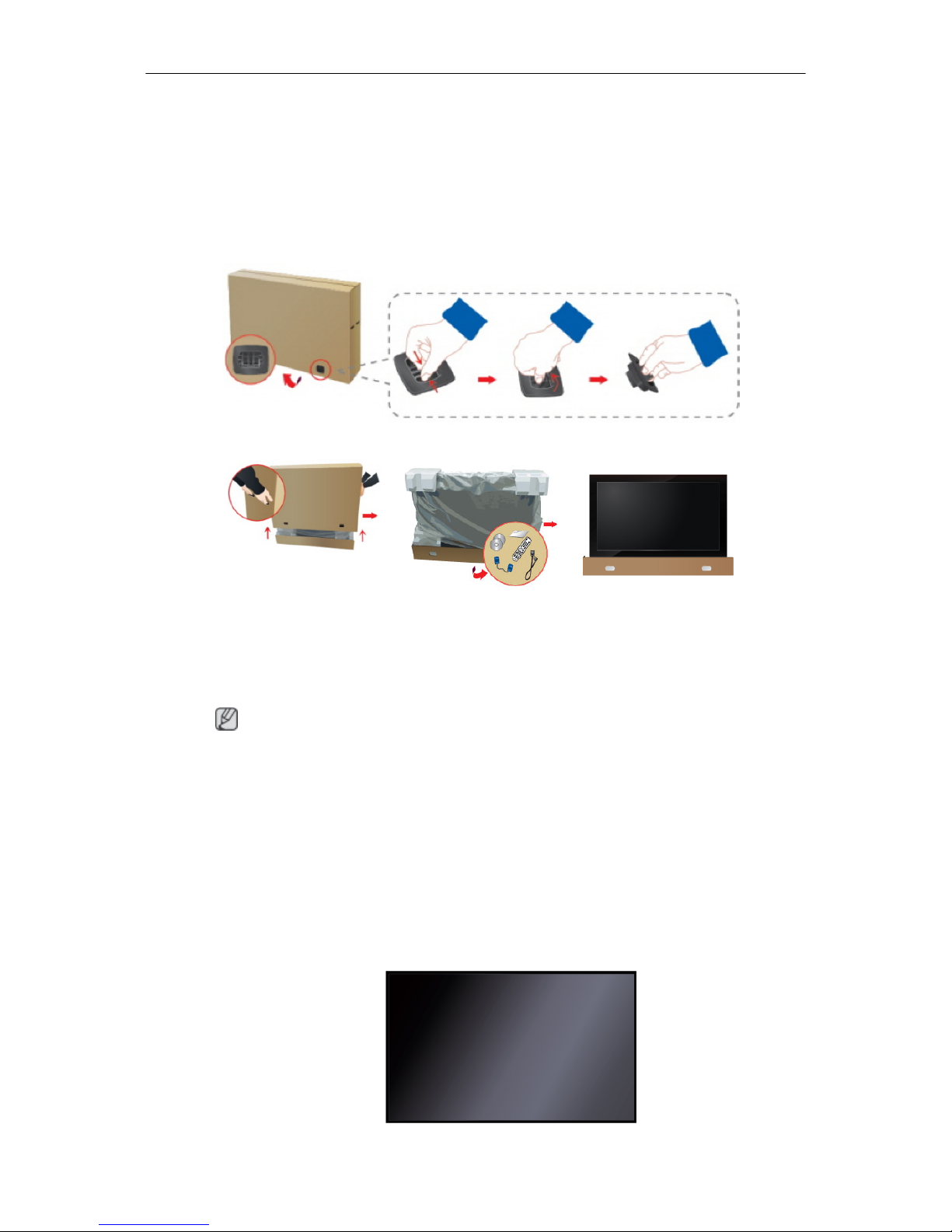

Enlevez le verrou de la boîte d'emballage, comme illustré dans la figure ci-dessus.

Soulevez la boîte d'embal-

lage en tenant les rainures

de part et d'autre de celle-

ci.

Vérification du contenu de

l'emballage.

Retirez le polystyrène et

l'emballage en plastique.

Remarque

•Après avoir tout déballé, veillez à vérifier le contenu de l'emballage.

• Entreposez l'emballage d'origine au cas où vous devriez déménager l'appareil ultérieure-

ment.

• Si un élément est manquant, contactez votre revendeur.

• Contactez un revendeur local pour acheter des éléments en option.

• Après avoir déballé le produit, vous pouvez utiliser la partie inférieure de la boîte comme

support temporaire pour tester ou vérifier le fonctionnement du produit.

Déballage

Affichage LCD

Manuels

Guide d'installation rapide Carte de garantie

(Non disponible partout)

Manuel d'utilisation

Câbles

Cordon d'alimentation Câble D-Sub CD du logiciel MagicInfo,

CD du manuel de MagicIn-

(Applicable uniquement

pour le modèle 460UTn-2,

460UTn-B )

Autres

Télécommande

(BP59-00138B)

Piles (AAA X 2)

(Non disponible partout)

Vendu séparément

Kit de Support provisoire Câble LAN Câble USB

(Applicable uniquement

pour le modèle 460UTn-2,

460UTn-B)

Introduction

Vendu séparément

Câble RGB vers BNC Câble RGB vers Compo-

nent

Boîtier réseau

(Applicable uniquement

pour le modèle 460UT-2,

460UT-B)

Kit de fixation au mur Boîtier tuner TV

Votre écran LCD

Avant

Bouton

SOURCE

SOURCE llume l’indicateur du signal d’entrée en cours de présentation.

Permet de sélectionner la source d'entrée à laquelle un périphérique ex-

terne est connecté.

[PC] →[DVI] →[AV] →[Composant] →[HDMI1] →[HDMI2] →[Port d'af-

fichage] →[MagicInfo] →[TV]

Remarque

•Un syntoniseur TV (vendu séparément) doit être connecté pour utiliser

la télévision.

• Un boîtier réseau (vendu séparément) doit être connecté pour utiliser

MagicInfo avec un modèle 460UT-2, 460UT-B.

Bouton

POWER

Appuyez sur ce bouton pour allumer et éteindre l'écran.

Voyant d'alimentation

Introduction

Indique que le Mode d'économie est en position normale ou Puissance.

Remarque

Reportez-vous à Mode Economie d'énergie décrit dans le manuel pour

plus d'informations sur la fonction d'économie d'énergie. Pour économiser

de l'énergie, éteignez votre moniteur lorsque vous ne l'utilisez pas pendant

de longues périodes.

Capteur de la télécommande

Orientez la télécommande en direction de ce point sur le Moniteur.

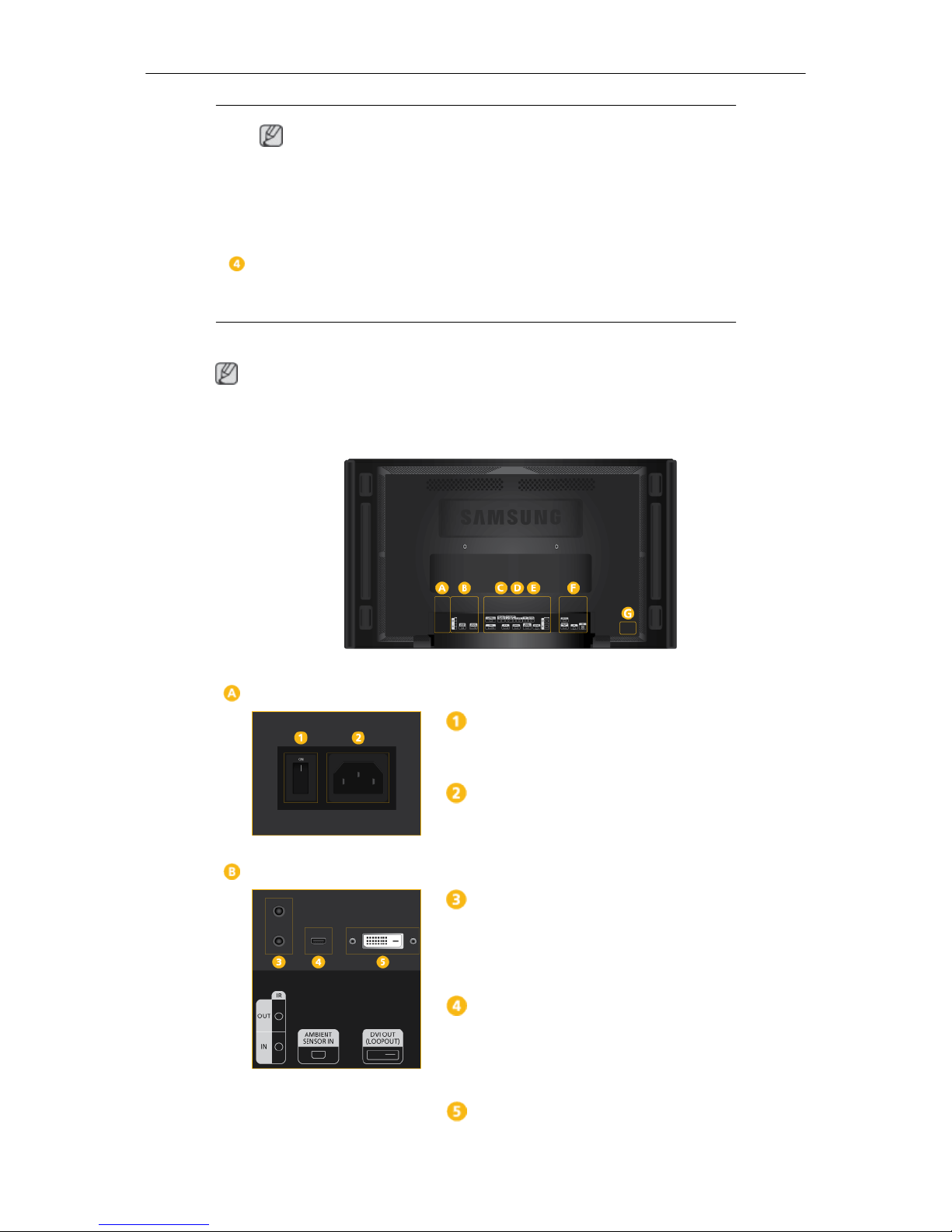

Arrière

Remarque

Voir la section "Connexions" pour de plus amples détails sur les connexions câblées. La

configuration de l'arrière de l'écran LCD peut varier légèrement en fonction du modèle.

POWER S/W ON [

│

] / OFF

Allume et éteint le moniteur.

POWER

Le cordon d'alimentation se branche sur

l'écran LCD et sur la prise murale.

IR OUT/IN

Reçoit un signal de la télécommande et

transmet le signal via Loopout lorsqu'une

carte de capteur amovible est connectée.

AMBIENT SENSOR IN

Fournit l'alimentation à la carte de capteur

amovible et reçoit un signal du capteur op-

tique.

DVI OUT (LOOPOUT)

Introduction

• Connectez un moniteur à un autre moni-

teur via un câble DVI, DVI vers HDMI.

• Connectez un câble DVI ou DVI-HDMI à

[DVI OUT (LOOPOUT)]

sur le dispositif et

[DVI IN]

[HDMI IN]

à un autre moni-

teur.

• Les signaux HDMI et réseau envoyés via

le port

[DVI OUT(LOOPOUT)]

s'affichent

sur le deuxième écran ayant le port

[DVI

IN]

Remarque

•La fonction Loopout peut être utilisée

pour dupliquer l'écran de l'affichage prim-

aire. Connectez

[DVI OUT]

à l'affichage

primaire à

[DVI IN]

[HDMI]

à un autre

moniteur.

• Vous pouvez brancher jusqu'à 50 écrans

à la sortie DVI-Loopout (à l'aide d'un câ-

ble DVI de 2 m). Une résolution allant

jusqu'à Full HD peut être prise en charge.

Les sources d'entrée compatibles com-

prennent DVI IN, HDMI IN 1, et HDMI IN

2 (MagicInfo).

RGB/COMPONENT IN (Connecteur PC/

composant (Entrée))

•Raccordez le port

[RGB/COMPONENT

IN]

du moniteur au port RGB du PC à

l'aide du câble D-SUB.

• Connectez le port

[RGB/COMPONENT

IN]

du moniteur au port COMPONENT du

périphérique externe à l'aide du câble

RGB au COMPOSANT.

• Raccordez le port

[RGB/COMPONENT

IN]

du moniteur au port BNC du PC à

l'aide du câble RGB vers BNC.

DVI IN (Connecteur vidéo PC)

Raccordez le port

[DVI IN]

du moniteur au

port DVI du PC à l'aide du câble DVI.

RGB/DVI/DP/HDMI AUDIO IN (Connec-

teur PC/DVI/DP/HDMI audio (Entrée))

Reliez la borne

[RGB/DVI/DP/HDMI AUDIO

IN]

du moniteur à la borne de sortie de haut-

parleur de la carte son de votre ordinateur à

l'aide d'un câble stéréo (vendu séparément).

Introduction

DP IN

Reçoit un signal du port d'affichage.

Connectez un câble DP à

[DP IN]

sur le dis-

positif et DP IN à un autre affichage.

AV/COMPONENT AUDIO IN [L-AUDIO-

Connectez le port

[AV/COMPONENT AU-

DIO IN [L-AUDIO-R]]

du moniteur au port de

sortie audio du PC ou du périphérique ex-

terne à l'aide d'un câble audio.

AV IN

Branchez le connecteur

[AV IN]

du moniteur

à la sortie vidéo du périphérique externe à

l'aide d'un câble VIDEO.

AUDIO OUT

Connectez un casque ou une enceinte ex-

terne.

DC OUT

Veillez à utiliser la borne de connexion

[DC

OUT]

au boîtier tuner TV agréé[SBB_DTC/

ZA].

A défaut, vous risqueriez d'endomm-

ager le produit.

HDMI IN 1

• Reliez la borne

[HDMI IN 1]

située à l'ar-

rière de votre affichage LCD à la borne

HDMI de votre périphérique de sortie nu-

mérique à l'aide d'un câble HDMI.

• HDMI est pris en charge jusqu'à 1.3.

Remarque

Le port

[HDMI IN 1]

peut être connecté à des

périphériques externes généraux (lecteurs

DVD, caméscopes, etc.) ou au décodeur TV.

HDMI IN 2 (MAGICINFO)

•Reliez la borne

[HDMI IN 2 (MAGICIN-

FO)]

située à l'arrière de votre affichage

LCD à la borne HDMI de votre périphéri-

Introduction

que de sortie numérique à l'aide d'un câ-

ble HDMI.

•HDMI est pris en charge jusqu'à 1.3.

Remarque

Le port MAGICINFO OUT doit être connecté

au port

[HDMI IN 2 (MAGICINFO)]

RJ 45 MDC (PORT MDC)

programme port MDC (Multi Device Control)

Connectez le câble LAN à

[RJ45 MDC]

sur

le dispositif et le LAN au PC. Pour utiliser un

MDC, le programme MDC doit être installé

sur le PC.

Remarque

Allez sur Multi Control et sélectionnez RJ45

MDC comme MDC Connection.

RS232C OUT/IN (port série RS232C)

programme port MDC (Multi Device Control)

Connectez un câble de série (de type croisé)

[RS232C]

sur le dispositif et RS232C sur le

PC. Pour utiliser un MDC, le programme

MDC doit être installé sur le PC.

Remarque

Allez dans Multi Control et sélectionnez

RS232C MDC comme MDC Connection.

RGB OUT

Port de sortie vidéo MagicInfo

Remarque

Applicable uniquement pour le modèle

460UTn-2, 460UTn-B

MAGICINFO OUT

Emet des signaux HDMI MagicInfo . Il doit

être connecté au

[HDMI IN 2 (MAGICIN-

FO)]

par un câble HDMI.

LAN (Connexion LAN)

Introduction

Se connecte au câble LAN pour permettre

l'accès à Internet ou au réseau en mode

MagicInfo.

Remarque

Applicable uniquement pour le modèle

460UTn-2, 460UTn-B

USB(Connexion USB)

Compatible clavier/souris, périphérique de

stockage de masse.

Remarque

Applicable uniquement pour le modèle

460UTn-2, 460UTn-B

Kensington Lock slot

Un verrouillage Kensington est un dispositif

antivol qui permet de verrouiller l'appareil, de

manière à pouvoir l'utiliser en toute sécurité

dans un lieu public. La forme et l'utilisation

du dispositif de verrouillage pouvant varier

selon le modèle et le fabricant, consultez le

manuel de l'utilisateur du dispositif pour plus

d'informations.

Remarque

Vous devez acheter le verrou Kensington sé-

parément.

Pour verrouiller le moniteur,

procédez comme suit :

1. Enroulez le câble de verrouillage Ken-

sington autour d'un objet massif fixe

comme un bureau ou une chaise.

2. Glissez l'extrémité du câble avec le ver-

rou attaché au travers de l'extrémité en

boucle du câble de verrouillage Ken-

sington.

3. Insérez le verrou Kensington dans la

fente de sécurité ( ) à l'arrière de l'af-

fichage.

4. Fermez le verrou ( ).

Remarque

•Ces instructions ne sont que générales.

Pour des instructions exactes, consultez

Introduction

le manuel de l'utilisateur fourni avec le

dispositif de verrouillage.

• Vous pouvez acquérir le dispositif de ver-

rouillage dans un magasin d'électroni-

que, une boutique en ligne ou notre

centre de service.

Remarque

Voir la section "Connexions" pour de plus amples détails sur les connexions câblées.

Télécommande

Remarque

Le bon fonctionnement de la télécommande peut être affecté par un téléviseur ou un autre

périphérique électronique fonctionnant à proximité de l'écran à plasma, en raison d'interfér-

ences avec la fréquence.

POWER

OFF

Pavé numérique

bouton DEL / GUIDE]

+ VOL -

SOURCE

D.MENU

TOOLS

Haut - Bas et Gauche-Droite

INFO

PC/DVI/HDMI/DP

TTX/MIX

MTS/DUAL

ENTER/PRE-CH

MUTE

CH/P

RETURN

EXIT

MagicInfo

POWER Allume et éteint le moniteur.

OFF Eteint le moniteur.

Introduction

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Samsung Moniteur

Samsung

Samsung SyncMaster 592V Manuel utilisateur

Samsung

Samsung 570DX - SyncMaster - 57" LCD Flat Panel... Manuel utilisateur

Samsung

Samsung SMT-1923 Manuel utilisateur

Samsung

Samsung WM75A Manuel utilisateur

Samsung

Samsung 700DXN - SyncMaster - 70" LCD Flat Panel... Manuel utilisateur

Samsung

Samsung S24F350FH Manuel utilisateur

Samsung

Samsung SyncMaster 2043NW Manuel utilisateur

Samsung

Samsung HLP4663W - 46" Rear Projection TV Manuel utilisateur

Samsung

Samsung S24AM50 Series Manuel utilisateur

Samsung

Samsung SyncMaster 770TFT Manuel utilisateur

Samsung

Samsung SyncMaster 750DFT Manuel utilisateur

Samsung

Samsung PL-50P5HD Manuel utilisateur

Samsung

Samsung UD46E-P Manuel utilisateur

Samsung

Samsung SyncMaster 320MX-3 Manuel utilisateur

Samsung

Samsung SyncMaster P42H-2 Manuel utilisateur

Samsung

Samsung SyncMaster 2443NW Manuel utilisateur

Samsung

Samsung SyncMaster 240MP Manuel utilisateur

Samsung

Samsung Odyssey S49CG954SU Manuel utilisateur

Samsung

Samsung 2232BW - SyncMaster - 22" LCD Monitor Manuel utilisateur

Samsung

Samsung SyncMaster SM320MX-2 Manuel utilisateur

Samsung

Samsung 204B - SyncMaster - 20.1" LCD Monitor Guide de démarrage rapide

Samsung

Samsung SyncMaster BX2050 Manuel utilisateur

Samsung

Samsung SyncMaster 773DFX Manuel utilisateur

Samsung

Samsung 400DXn - SyncMaster - 40" LCD Flat Panel... Manuel utilisateur

Manuels Moniteur populaires d'autres marques

Linear Acoustic

Linear Acoustic LQ-1000 Manuel utilisateur

AOC

AOC I2579V Manuel utilisateur

Gateway

Gateway FPD1520 Manuel utilisateur

Furuno

Furuno Mu 120c Manuel utilisateur

Asus

Asus VB171D - 17" LCD Monitor Manuel utilisateur

Dell

Dell S2230MX Instructions d'utilisation

Philips

Philips 107C64 Manuel utilisateur

Dell

Dell S2409WFP Manuel utilisateur

EverFocus

EverFocus EN-7517E Manuel utilisateur

Panasonic

Panasonic TH152UX1 - 152" PLASMA TV Manuel utilisateur

Dell

Dell Precision 7680 Mode d’emploi

LG 50PM1M - - 50" Plasma Panel Manuel utilisateur

Bosch

Bosch DDU 9 Manuel utilisateur

Acer

Acer A231HL Manuel utilisateur

Philips

Philips 86BDL4152T Manuel utilisateur

NEC

NEC AccuSync LCD5V Manuel utilisateur

Emay

Emay SleepO2 Manuel utilisateur

IBM

IBM 6360 Instructions d'installation
