제품 설명
제품 구성
참고
구성품이
모두 들어 있는지 확인한 후 누락된 제품이 있으면 구입한 대리점으로 연락해 주
세요.
구성품 이외의 별매품을 구입하려면 서비스 센터로 연락하세요.
참고
본 기기는 바닥에 설치하는 형태(Floor standing type)가 아닙니다.

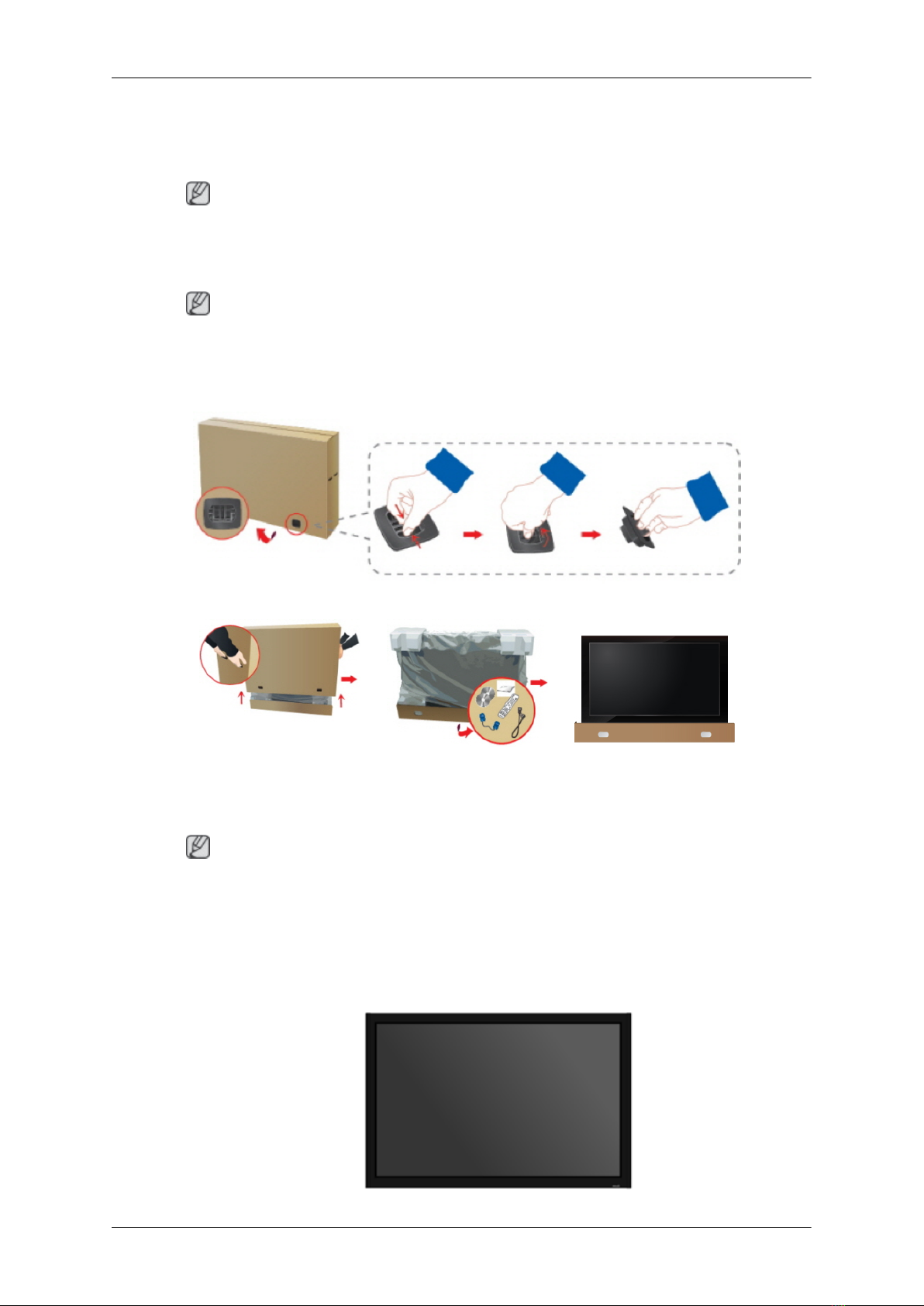

구성품 확인
박스의 잠금장치를 그림과 같이 박스에서 분리하세요.
상자의 홈을 잡고 위로 들
어 올리세요.
구성품을 확인하세요. 스티로폼과 비닐을 제거하
세요.
Note
•제품의 포장을 풀고, 모든 구성품이 있는지 확인하세요.
•포장상자는 나중에 이동할 경우를 대비하여 보관하세요.
•박스
개봉 후 테스트 또는 동작 확인을 위하여 간이 스텐드로 박스의 하단부를 사용하실
수 있습니다. 제품 연결은 매뉴얼의 제품 연결 및 사용 팁을 참조하세요.

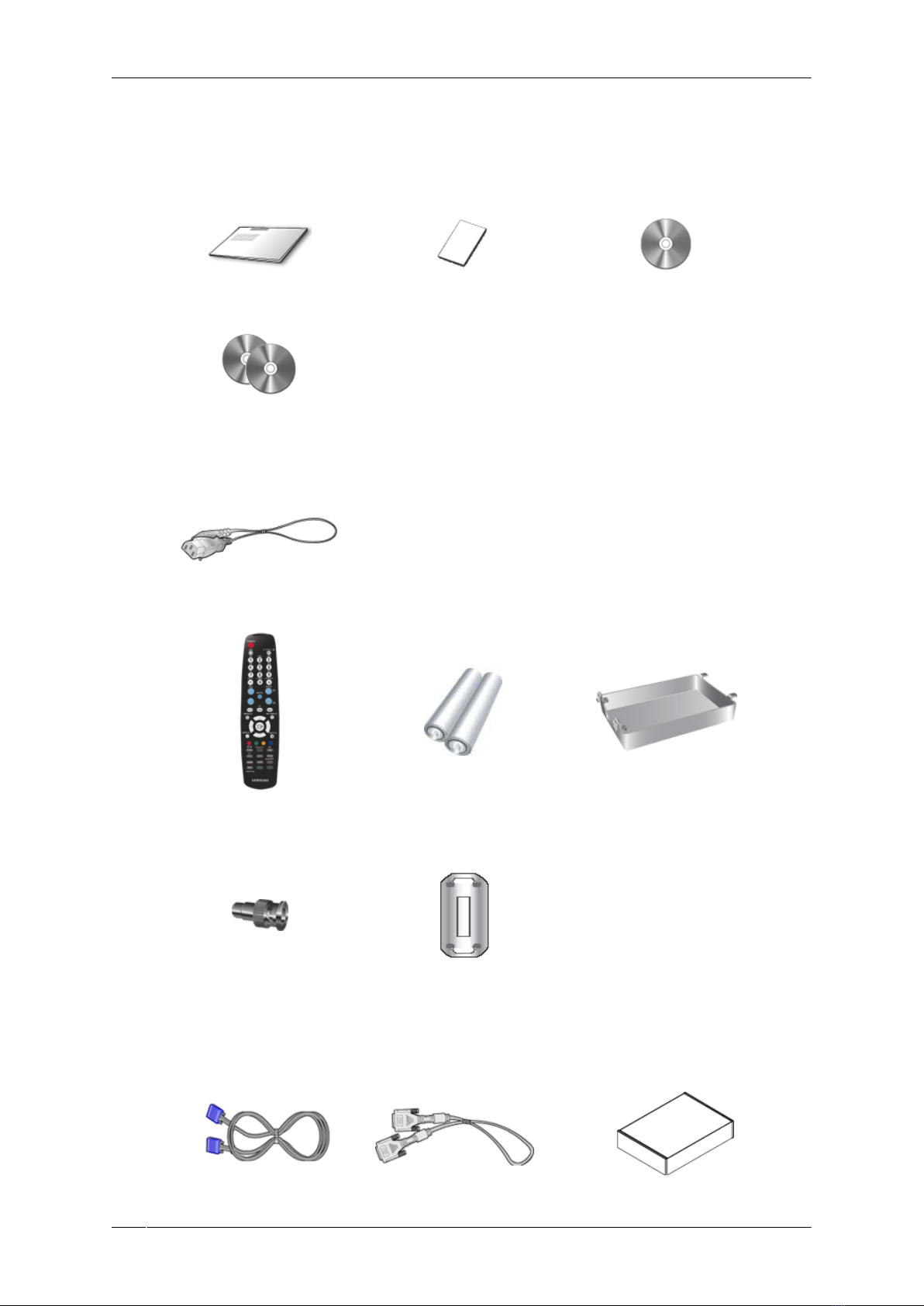

구성품
LCD Display
설명서
제품 설명
모니터 설치 안내서 제품 보증서 사용자 설명서
MagicInfo Software CD
MagicInfo Manual CD
(FPn-2 모델만 해당됩니다.)
케이블
전원선
기타
리모콘 건전지 (AAA X 2) 하드디스크 커버
(FPn-2 모델만 해당됩니다.)
BNC to RCA어댑터 잭
랜 케이블용 페라이트 코어
(46 인치 네트워크 모델만 해당 됩
니다.)
D-Sub 케이블 DVI 케이블 벽걸이용 KIT
참고
z네트웍 박스 또는 TV튜너박스를 별도 구매하여 연결 할 수 있으며 사용 방법은 해당 제품의 설명서를 참조하세요.
z외장 박스는 하나만 연결이 가능합니다.
별매품
각부의 명칭

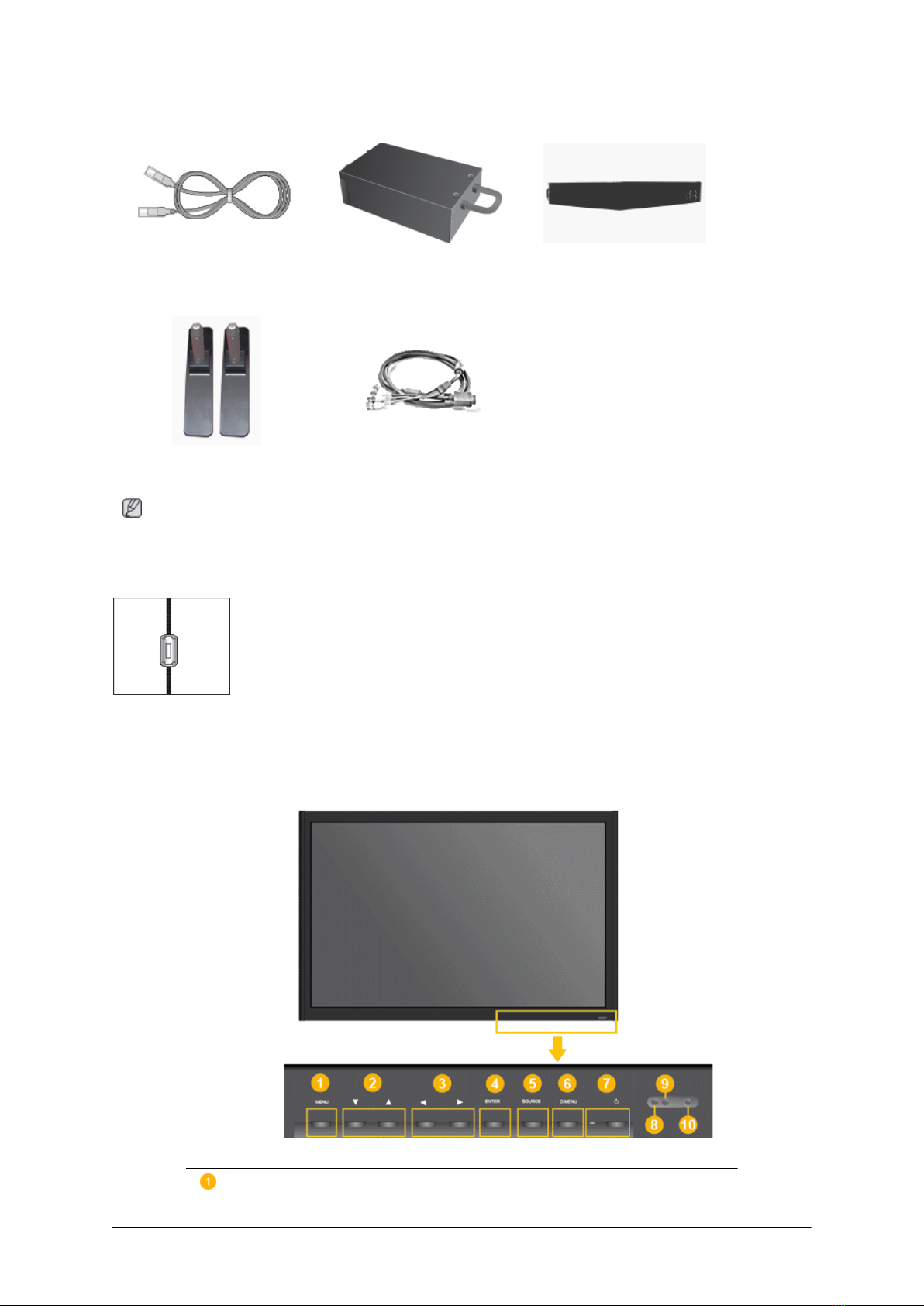

앞면
MENU
버튼 [
MENU]
제품 설명
참고
z네트웍 박스 또는 TV튜너박스를 별도 구매하여 연결 할 수 있으며 사용 방법은 해당 제품의 설명서를 참조하세요.
z외장 박스는 하나만 연결이 가능합니다.
LAN 케이블
(FPN 모델만 해당 됩니다.) TV 튜너 박스 네트웍 박스
(FP 모델만 해당 됩니다.)
간이 스탠드 BNC 케이블
페라이트 코어(전원선)
z페라이트 코어는 케이블이 전자파 방해를 받지 않도록 차폐시키는데 사용됩니다.
z케이블을 연결할 때는 페라이트 코어를 열어 플러그 근처의 케이블 둘레에 끼웁니다.
메뉴화면을 켜고 끄거나, 조정메뉴화면에서 이전단계로 돌아갈 때 사용합
니다.
상하조정 버튼
메뉴화면에서 메뉴를 상하로 이동하거나 조정할 때 누릅니다.
좌우조정 버튼 / 음량 버튼
메뉴화면에서 메뉴를 좌우로 이동하거나 조정할 때 누릅니다.
음량을 조절할 때 사용합니다.
ENTER
버튼 [
ENTER]
선택한 메뉴 아이템을 활성화 시킵니다
SOURCE
버튼 [
SOURCE]
입력 비디오 신호를 선택합니다.
비디오 신호선택은 모니터에 연결된 장치만 선택할 수 있습니다.
[PC] → [DVI] → [외부입력] → [HDMI] → [MagicInfo]
참고
•TV 메뉴는 TV 튜너를 장착시 사용할 수 있습니다.
•MagicInfo 메뉴는 FPN-2 모델 또는FP-2 모델에
네트웍 박스를 장착시
사용할 수 있습니다.
D.MENU
D.MENU 화면을 켜고 끕니다.
참고
•TV 튜너를 장착시 사용할 수 있습니다.
전원 버튼 [ ]
화면을 켜고 끌 때 누릅니다.
전원 표시등
정상 모드일 때는 켜져 있고, 절전상태일 때는 녹색으로 깜박입니다.
참고
절전기능에 대한 자세한 내용은 제품규격의 절전 기능을 참조하세요.
모니터를
장시간 사용하지 않을 때에는 전력 소비를 줄이기 위해 전원선
을 뽑아 두는 것이 좋습니다.
리모컨 수신부
리모컨의 신호를 받는 부분입니다.
뒷면
참고
케이블
연결에 대한 자세한 내용은 기본설치의 케이블 연결 부분을 참고하세요. 모니터 뒷
면의 형상은 구입하신 제품에 따라 약간씩 다를 수 있습니다.
제품 설명
POWER S/W ON [
│
] / OFF [O]
화면의 전원을 켜고 끌 때 누릅니다.
POWER IN
전원선을 연결하여 사용합니다.
RS232C OUT/IN(RS232C
시리얼 입력/
출력 단자)
MDC(Multiple Display Control) 프로그램 입
력/출력 단자
DVI/PC/HDMI IN [DVI/PC/HDMI AUDIO
IN] (DVI/PC/HDMI
오디오 연결 단자(입력))
소리 연결선으로 모니터의 [DVI/PC/HDMI
AUDIO IN]단자를 PC 의 사운드 카드와 연결
하세요.
DVI / PC / HDMI IN [HDMI]
HDMI 케이블로 모니터의HDMI 단자와 디지
털 기기의HDMI 출력단자를 연결하세요.
DVI / PC / HDMI IN [RGB](PC
입력단자)
D-SUB 케이블로 모니터의 [RGB]단자와 PC
의RGB 단자를 연결하세요.
제품 설명
DVI / PC / HDMI IN [DVI] (PC
입력단자)
DVI 케이블로 모니터의 [DVI] 단자와 PC 의
DVI 단자를 연결하세요.
DC POWER [5V/1.5A]
DC-OUT 단자는 반드시 삼성에서 지정한
TV-Tuner Box[SBB-DT*]에만 연결하여 사용
하세요.
그렇지 않을 경우 제품에 손상을 줄 수 있습
니다.
AV IN [VIDEO]
VIDEO 케이블로
모니터의 [VIDEO] 단자와
외부기기의 영상 출력 단자를 연결하세요.
AV AUDIO IN [L-AUDIO-R] (
모니터 오
디오 입력 단자)
오디오 케이블로 모니터의 [L-AUDIO-R]단
자와 외부기기의 음향 출력 단자를 연결하세
요.
AV AUDIO OUT [L-AUDIO-R] (
모니터
오디오 출력 단자)
오디오 케이블로 모니터의 [L-AUDIO-R]단
자와 외부기기의 음향 입력 단자를 연결하세
요.

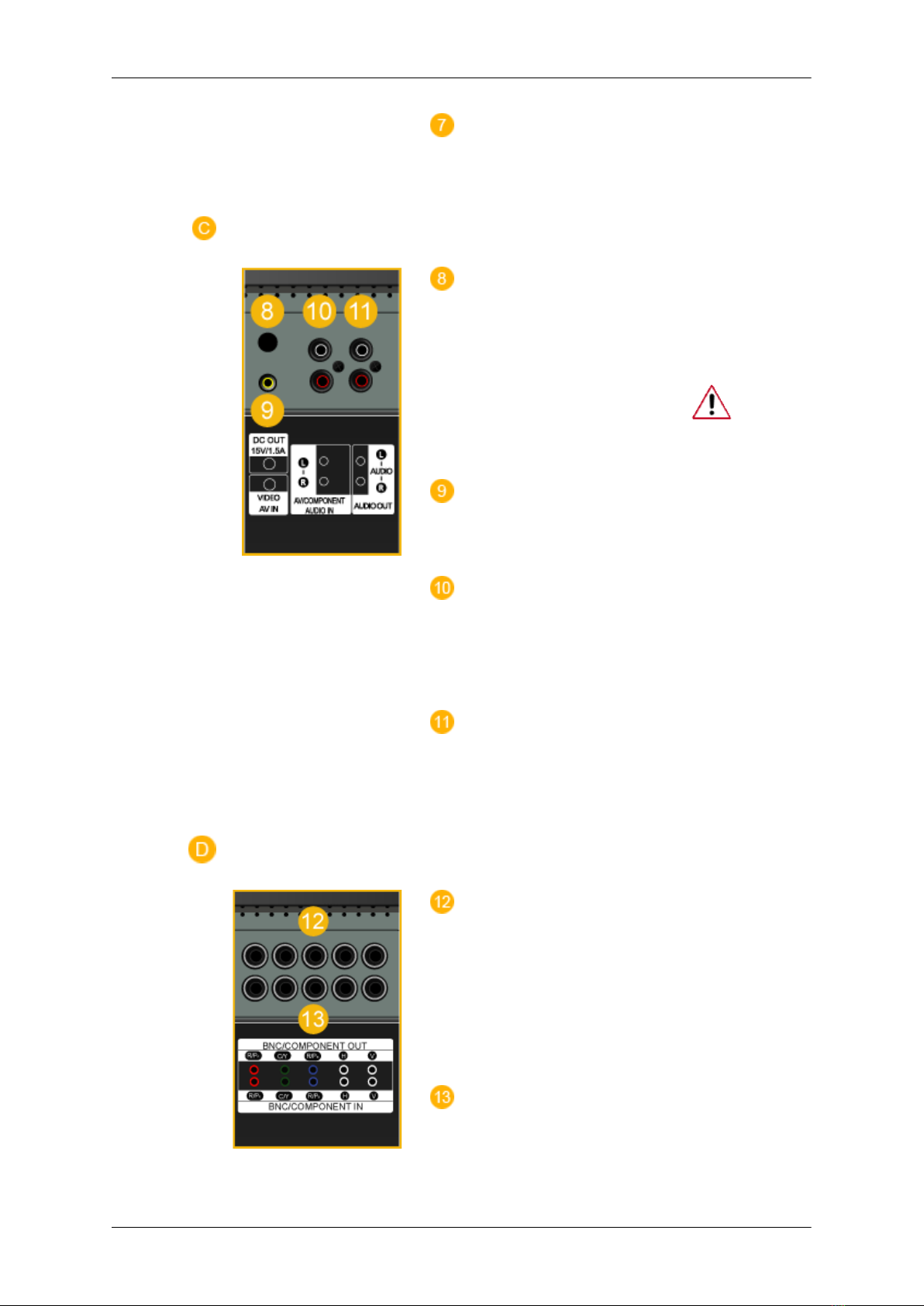

BNC/COMPONENT OUT[R/PR, G/Y, B/
PB, H, V]
(BNC비디오 출력 단자/컴포넌트 출력 단자)
BNC 모드(아날로그 PC) 연결 : R, G, B, H, V
단자 연결.
컴포넌트 연결: PR, Y, PB 단자 연결
BNC/COMPONENT IN[R/PR, G/Y, B/
PB, H, V]
(BNC비디오
입력 단자/컴포넌트 입력 단자)
제품 설명
RGB OUT
LAN(LAN
연결 단자)
(FPN 모델만 해당 됩니다.)
USB(USB
연결 단자)
키보드/마우스, 이동식 저장 장치
(FPN-2 모델만 해당 됩니다.)
도난 방지용 잠금장치
도난 방지용 잠금장치는, 공공 장소에서도
안심하고 사용 할 수 있도록 하는, 도난 방지
용 잠금 장치입니다. 잠금 장치의 모양과 잠
금 방식은 제조회사별로 다를 수 있으므로,
자세한 사항은 잠금 장치에 동봉된 사용설명
서를 참조하세요. 잠금 장치는 별도로 구입
하셔야만 합니다.
참고
잠금
장치는 전자제품 전문매장이나 인터넷
에서 구입하거나, 또는 당사 대리점에 문의
하세요.
도난 방지용 잠금 장치를 하려면
1. 잠금 장치 를 도난 방지용 잠금장치
슬롯 에 꽂고, 잠금 방향으로 돌리세
요.
2. 도난 방지용 잠금장치 케이블을 연결하
세요.
3. 도난 방지용 잠금장치 케이블을 책상이
나 무거운 물체에 고정하세요.
참고
케이블 연결에 대한 자세한 내용은 케이블 연결 항목을 참고하세요.
제품 설명
리모컨
리모컨
참고
리모컨이
동작되는 같은 공간 안에서 본 모니터와 함께 다른 TV 를 사용시 에는 리모컨 코드
(주파수)의 간접 현상으로 오동작을 유발할 수 있습니다.
POWER
OFF
숫자버튼
Dell 버튼
+ VOL -
MUTE
TV/DTV
MENU
ENTER
INFO
색상 버튼
TTX/MIX
STILL
AUTO
S.MODE
MDC
LOCK
SOURCE
ENTER/PRE-CH
CH/P
D-MENU
GUIDE
RETURN
상하좌우 조정 버튼
EXIT
SRS
MagicInfo
P.MODE
DUAL/MTS
PIP
제품 설명
SWAP
1. POWER 화면을 켤 때 누릅니다.
2. Off 화면을 끌 때 누릅니다.
3. 숫자버튼 채널 변경시 사용합니다.
4. Dell button "-" 버튼은 DTV 에서만
동작하며 DTV 에서 MMS(다중채널)
선택시 사용하는 버튼입니다.
5. + VOL - 음량을 조절합니다.
6. MUTE 일시적으로 소리가 나지 않게 할 경우에 사용합니다.
화면의 왼쪽 아랫부분에 아이콘으로 표시됩니다.
음소거(조용히)
상태에서 조용히 버튼을 한번 더 누르거나,
- 음량 + 를 누르면 다시 소리가 들립니다.
7. TV/DTV 아날로그 TV, DTV 를 시청할 수 있습니다.
8. MENU 메뉴화면을
켜고 끄거나, 조정메뉴화면에서 이전단계로 돌
아갈 때 사용합니다.
9. 선택 선택한 메뉴 아이템을 활성화 시킵니다
10. INFO 화면에
표시되고 있는 정보가 모니터 화면의 왼쪽 상부 모
서리에 표시됩니다.
11.색상 버튼 디지털 채널의 방송안내 기능 등을 설정할 때 사용합니다.
12. TTX/MIX TV 채널에 관한 정보를 화면에 제공합니다.
- Teletext 버튼
- 이 모니터에서는 이 기능을 지원하지 않습니다.
13.STILL 버튼을
누르면 화면이 정지됩니다. 버튼을 다시 한 번 누르
면 정지화면이 해제됩니다.
14.AUTO PC 모드에서 화면을 자동으로 조정합니다.
디스플레이 등록 정보에서 해상도 설정을 변경하게 되면,
이 모니터는 스스로 자동 조정 기능을 실행합니다.
15. S.MODE 버튼을 누르면 화면의 하단 중앙에 선택모드가 표시됩니다.
버튼을 누르면 설정된 음향모드가 선택됩니다.버튼을 반복
해서 누르면 설정된 모드가 반복됩니다. ( 표준으로 들을
때→ 음악을 들을 때 → 영화를 볼 때 → 뉴스를 들을 때 →
사용자 조정 )
16.MDC MDC 바로가기 버튼입니다.
17.LOCK 리모컨과 모니터의 기능버튼을 전원과 LOCK 버튼 이외에
모두 동작하지 않게 하거나 동작 할 수 있게 하는 버튼입니
다.
제품 설명
