Keyboard Removal Guide

Samsung R480 / R580 Series Notebook

Removal may vary slightly from model to model

excelcomputerinc.com / laptopking.com

www.laptopking.com

http://www.laptopking.com/manuals/servicemanualtemplete.htm[5/11/2010 11:18:14 PM]

Step#1

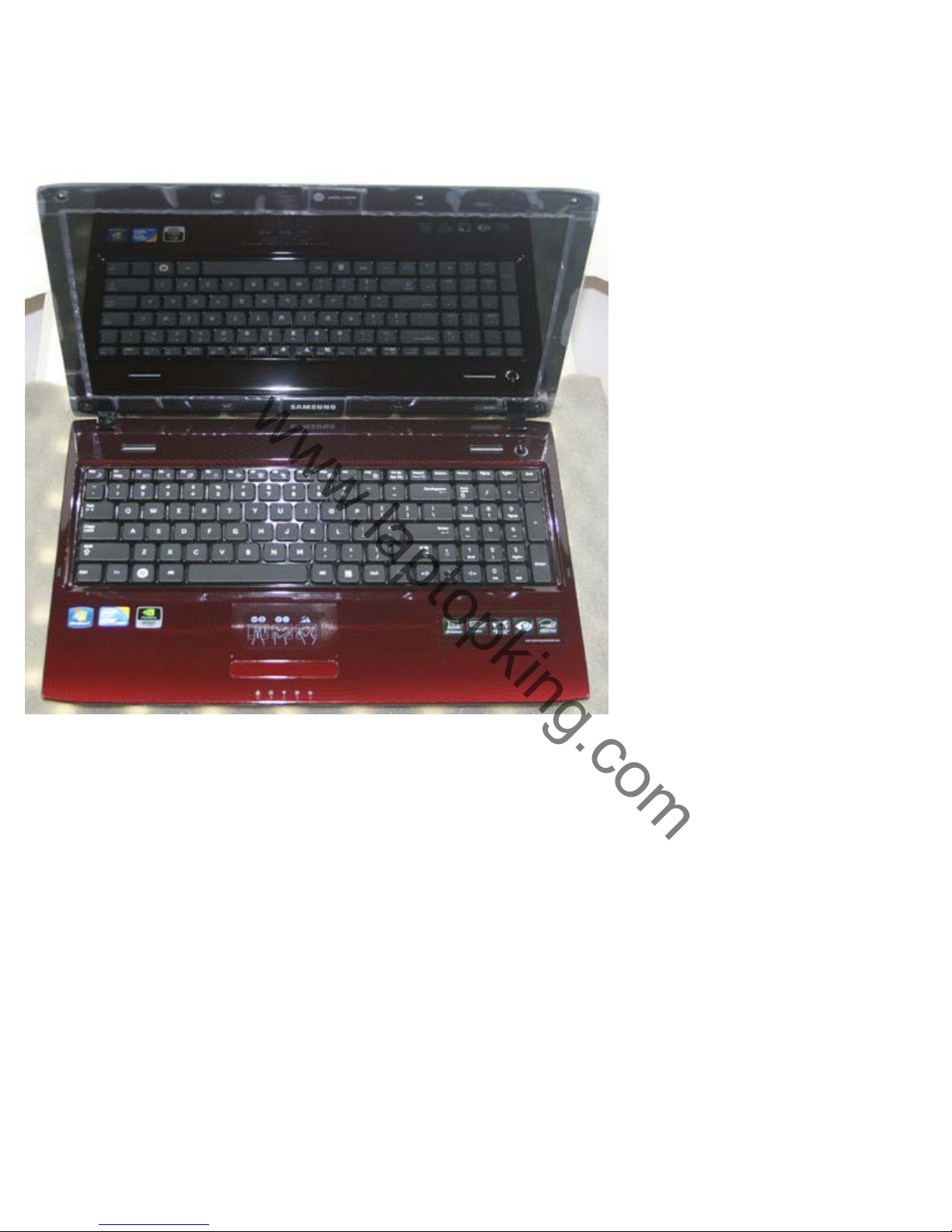

First, remove the battery. (R580 shown)

Step#2

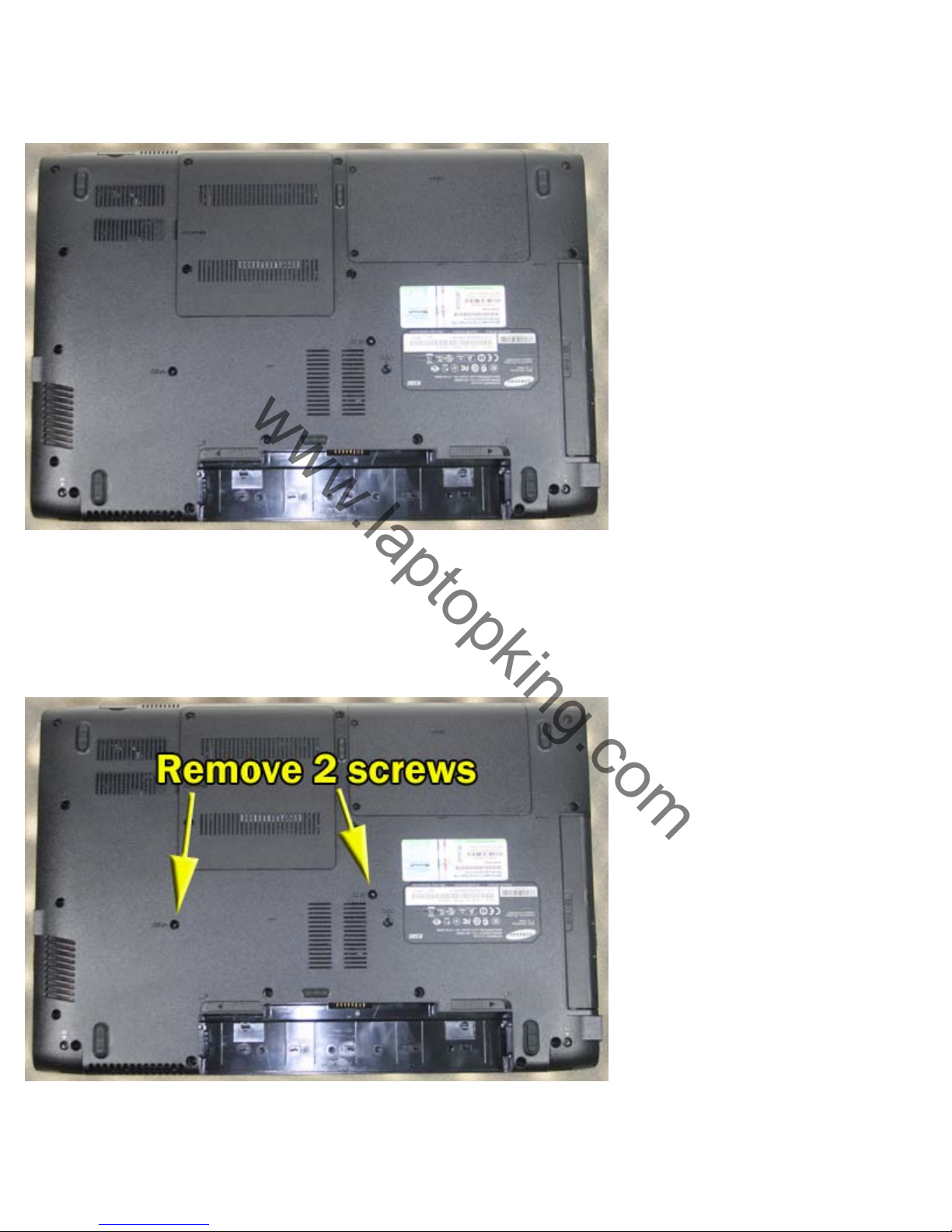

Next, remove the 2 screws holding down the keyboard.

R580 shown.

www.laptopking.com

http://www.laptopking.com/manuals/servicemanualtemplete.htm[5/11/2010 11:18:14 PM]

R480 shown.

Step#3

Next, turn the laptop over and push in the 3 plastic clips that hold the keyboard into place. Insert a small screwdriver

into the 3 slots above the keys 'F3', 'F9' and 'Home' for the R580 (shown). The clips for the R480 are above the 'F2',

'F8' and 'PauseBreak' keys. Now, using the screwdriver push the clips back towards the screen to unlock the keyboard.

Then, pull up on the keyboard. The glossy keyboard frame will lift out along with the keyboard. Then lay the keyboard

on its face to gain access to the keyboard lockdown clip.

R580 shown.

www.laptopking.com

http://www.laptopking.com/manuals/servicemanualtemplete.htm[5/11/2010 11:18:14 PM]

Step#4

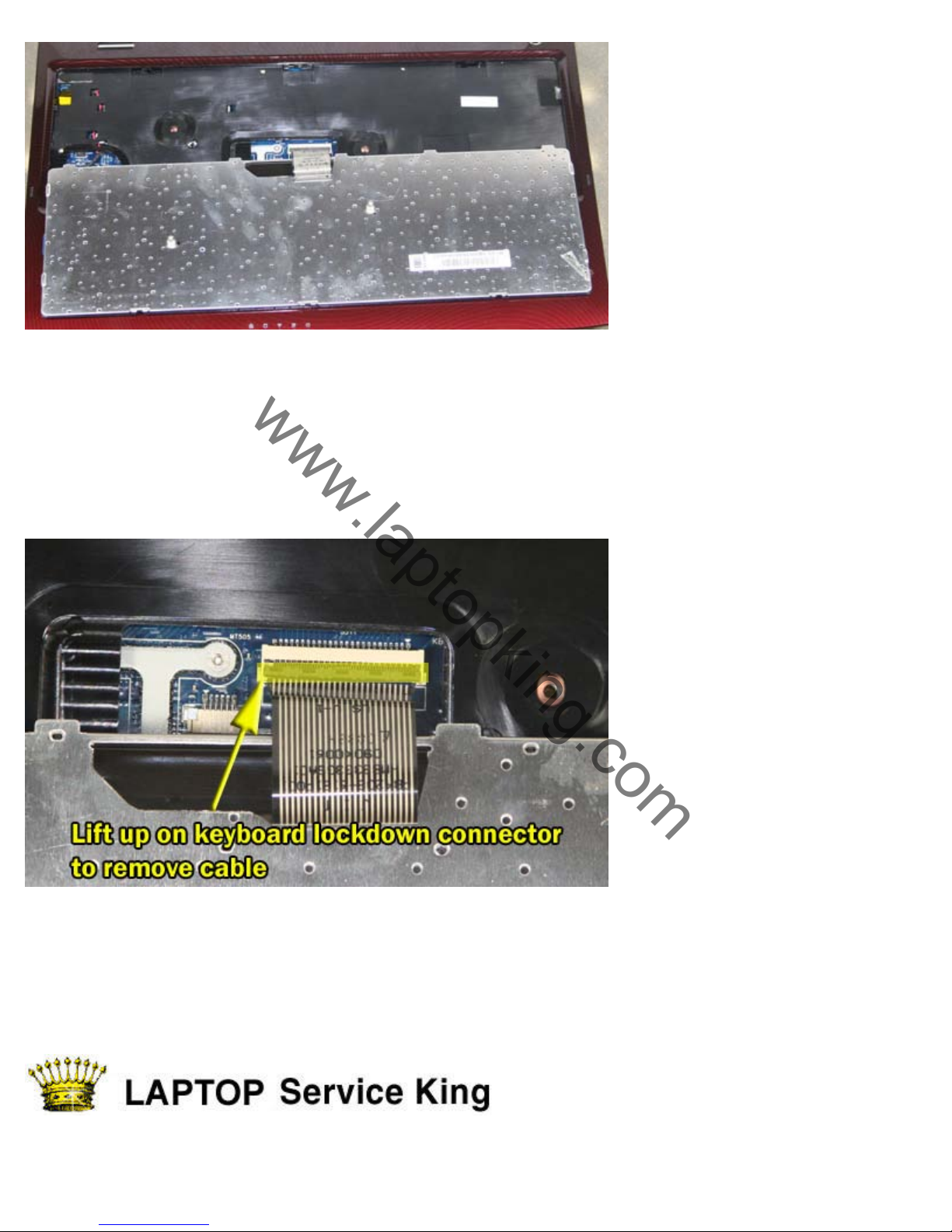

The final step is to remove the keyboard cable from the lockdown clip. To do this, simply lift up on the black

connector (highlighted yellow in photo). Slide the cable out of the connector and you are done!

R580 shown.

Reverse procedure to install your new keyboard.

Presented by Excel Computer, Inc and Laptopking.com
