Samsung SGH-R210E Manuel utilisateur

ELECTRONICS

SERVICE

DUAL BAND Mobile

Cellular Phone

SGH-R210E

Manual

DUAL BAND MOBILE CELLULAR PHONE CONTENTS

1. Exploded Views and Parts List

2. PCB Diagrams

3. Electrical Parts List

4. Block Diagrams

5. Flow Chart of Troubleshooting and

Circuit Diagrams

Samsung Electronics Co.,Ltd.

Printed in Korea

05/2002 Rev 1.0

GH68-02809A

ELECTRONICS

1. Exploded Views and Parts List

1-1 Main

1-2 Main Parts List

1-3 Travel Adapter

1-4 Travel Adapter Parts List

1-5 Ciger Light Adapter

1-6 Ciger Light Adapter Parts List

1-7 Test Jig

1-8 EAR Microphone

1-9 Data Kit

1-10 Battery Charger

2. PCB Diagrams

2-1 Main Top

2-2 Main Bottom

3. Electrical Parts List

3-1 Main Parts List Top

3-2 Main Parts List Bottom

4. Block Diagrams

4-1 Main Baseband

4-2 Main RF

4-2-1 RF Transmit Part

4-2-2 RF Receive Part

5. Flow Chart of Troubleshooting and Circuit Diagrams

5-1 Power ON

5-2 Initial

5-3 Charging Part

5-4 Sim Part

5-5 Microphone Part

5-6 Speaker Part

5-7 Key Data Input

5-8 Alert Tone

5-9 Ring Indicator

5-10 Back Light

5-11 GSM Receiver

5-12 GSM Transmitter

5-13 DCS Receiver

5-14 DCS Transmitter

Exploded Views and Parts List 1-1

1. SGH-R210E Exploded Views and Parts List

1-1 Main

7-2

7-1

1-2 Main Parts List

1-2 Exploded Views and Parts List

7-1

7-2

MEC-FRONT COVER

SPEAKER

MIC

F1 KEY

KEY PAD

BUZZER

MAIN PBA

LCD

DOME SHEET

COVER CONNECTOR

VIBRATOR

ANTENNA

MEC-REAR COVER

RF JACK HOLDER

SCREW-MACHINE

BATTERY

Description

SEC CODE

Navy Blue Green

Location

No.

GH75-01484C

3001-001233

GH59-00240B

GH72-02784A

GH75-01160A

3002-001098

GH92-01315A

GH07-00075B

GH72-02984B

GH73-00758C

GH31-00019A

GH42-00120A

GH75-01165C

GH73-00759C

6001-001542

GH43-00369C

GH75-01484B

3001-001233

GH59-00240B

GH72-02784A

GH75-01160A

3002-001098

GH92-01315A

GH07-00075B

GH72-02984B

GH73-00758B

GH31-00019A

GH42-00120B

GH75-01165B

GH73-00759B

6001-001542

GH43-00369B

GH75-01484A

3001-001233

GH59-00240B

GH72-02784A

GH75-01160A

3002-001098

GH92-01315A

GH07-00075B

GH72-02984B

GH73-00758A

GH31-00019A

GH42-00120C

GH75-01165A

GH73-00759A

6001-001542

GH43-00369A

Dark Gray

Remark

Exploded Views and Parts List 1-3

1-4 Travel Adapter Parts List

TYPE SEC CODE REMARK

A GH44-00171A CHINA

B GH44-00184A EUROPE

C GH44-00171C UNITED KINGDOM

D Gh44-00171E TAIWAN

1-3 Travel Adapter

1-4

1-5 Ciger Light Adapter

Exploded Views and Parts List

1-6 Ciger Light Adapter Parts List

DESCRIPTION SEC CODE REMARK

Ciger Light Adapter Code GH44-00170A BLACK

1-5Exploded Views and Parts List

1-7 Test Jig

TEST JIG GH80-10508A

TEST JIG CABLE GH39-00079A

RF CABLE GH39-00090A

1-6 Exploded Views and Parts List

1-7-1 Test Jig

POWER

SUPPLY

232 CABLE TEST JIG CABLE

RF CABLE

8922 or 8960

WIRELESS COMMUNICATIONS

TEST SET

Note PC

Exploded Views and Parts List 1-7

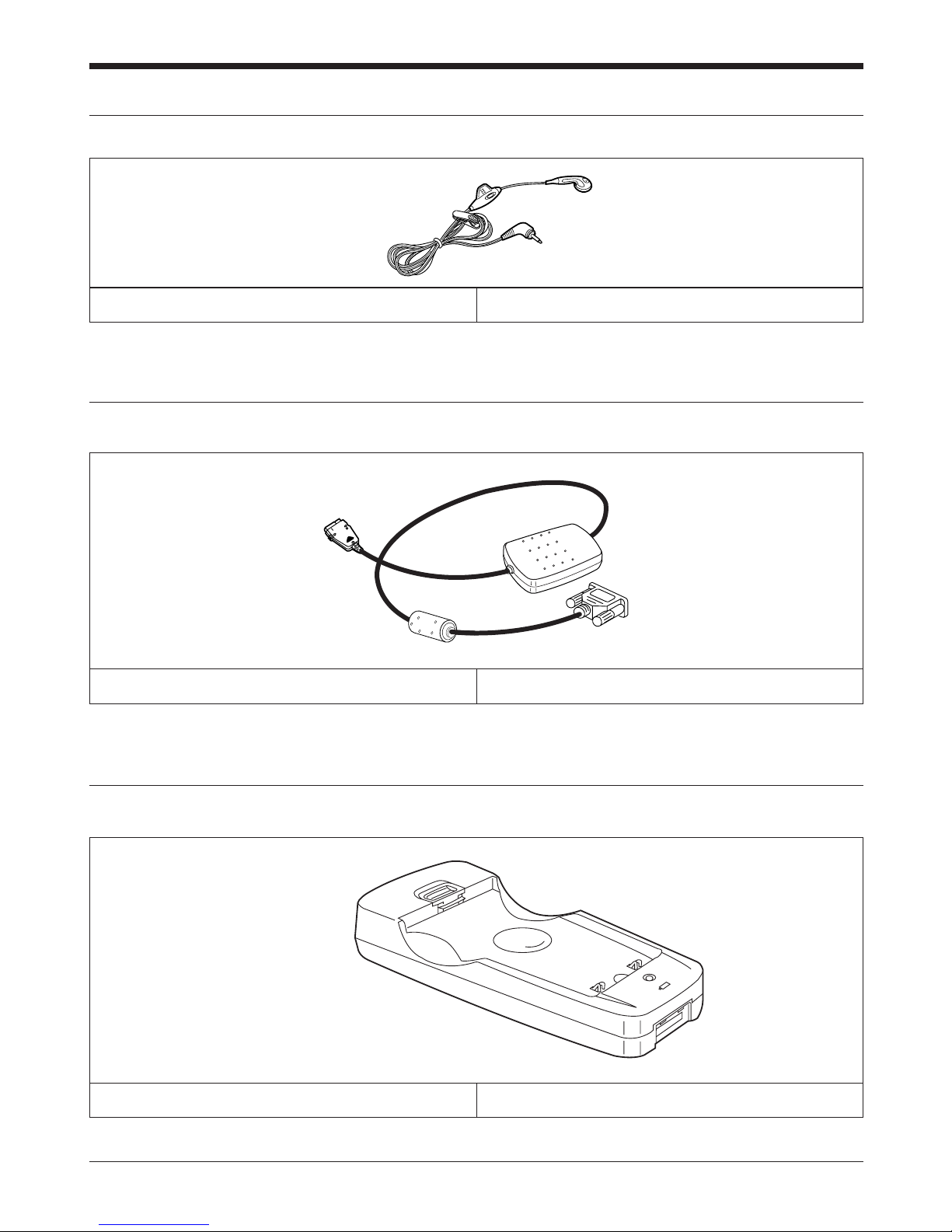

1-8 EAR Microphone

EAR MICROPHONE GH59-00225B

1-9 Data Kit

DATA KIT GH39-00078A

1-10 Battery Charger

BATTERY CHAGER GH44-00234A
