Samsung SGH-2100 Manuel utilisateur

SERVICE

DUAL BAND Mobile

Cellular Phone

SGH-2100

ABC

DEF

JKL

MNO

GHI

TUV

WXYZ

PQRS

Manual

DUAL BAND Mobile Cellular Phone CONTENTS

1. Exploded Views and Parts List

2. Electrical Parts List

3. Block Diagrams

4. PCB Diagrams

5. Schematic Diagrams

Samsung Electronics Co.,Ltd.

Printed in Korea

05/1999 Rev 1.0

GH68-00542A

ELECTRONICS

Exploded Views and Parts List

Exploded Views and Parts List 1-1

1. Exploded Views and Parts List

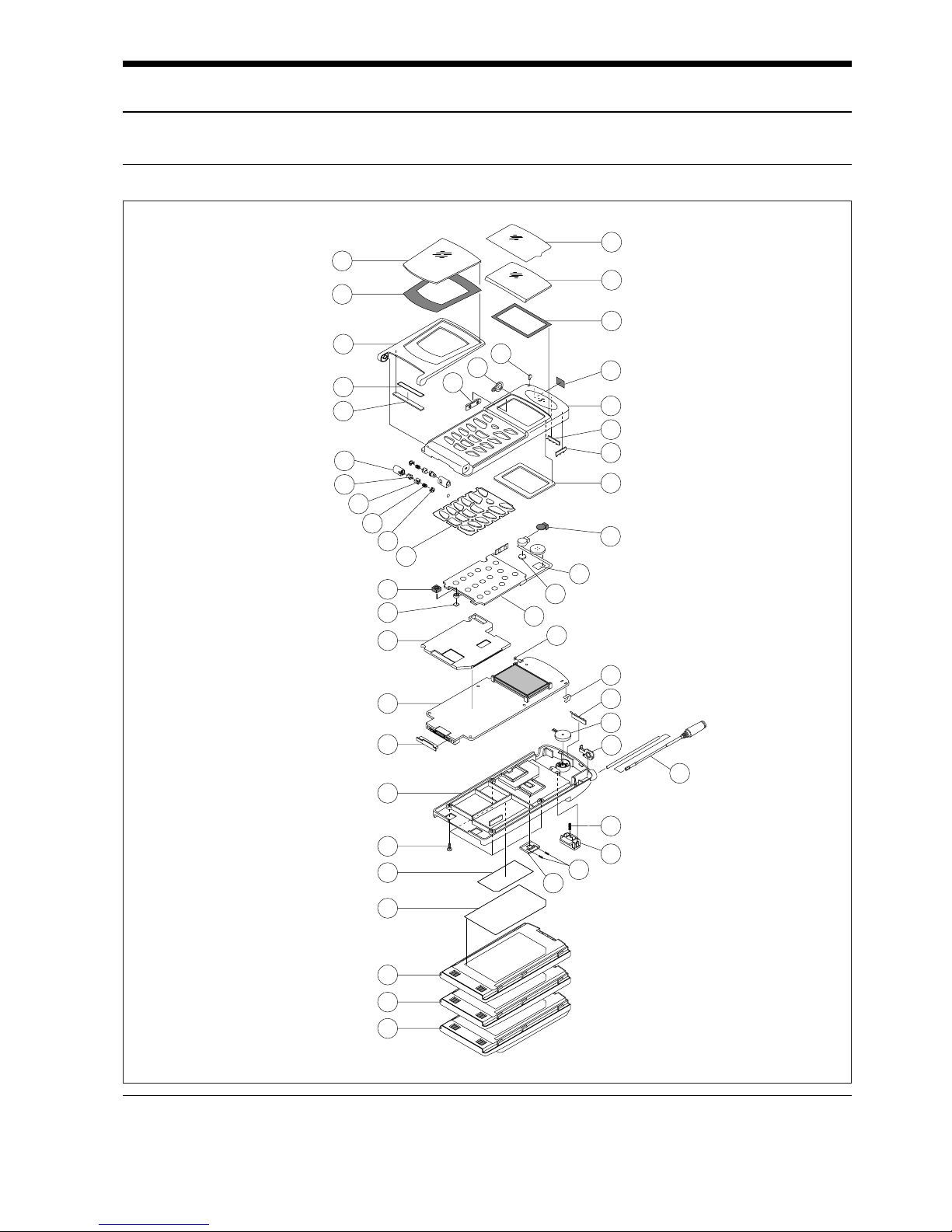

1-1 Main

43 42

25 24

16 17

1-2 Main Parts List

1-2 Exploded Views and Parts List

NO DESCRIPTION SEC.CODE Q’TY REMARK

1 HALF-MIRROR GH72-00274A 1

2 TAPE-H/DUMMY GH74-00197A 1

3 H/FLIP GH72-00381A 1

4 MARGNETIC 937-312008AA 1

5 LABEL-FLIP GH68-11192A 1

6 TAPE WINDOE BOHO GH72-10001A 1

7 WINDOW LCD GH72-00139A 1

8 TAPE-WINDOW GH74-40520A 1

9 REFLETOR LED GH72-41576A 1

10 COVER EAR-JACK GH73-40726A 1

11 KEY VOLUMN GH73-40724A 1

12 HINGE-HOUSING GH72-41360A 2

13 SHAFT-HINGE GH72-41057A 2

14 HINGE-CAM GH61-80002A 2

15 SPRING-HINGE GH70-10680A 2

16 HOUSING-CAP GH72-41056A 2

17 KEY MAIN GH72-41756A 1

18 CLOTH-BUZZER GH63-20001A 1

19 FRONT-COVER GH72-41742A 1

20 SHIELD STRIP(C) GH71-10641A 2

21 SHIELD STRIP(B) GH71-10640A 1

22 SPONGE-LCD GH74-40521A 1

23 RUBBER-BUZZER GH73-40723A 1

24 SUPPORT SPK GH74-00131A

25 BACKUP TAPE GH74-40518A 1

26 KEY PCB GH59-00025A 1

27 HOLDER MIC GH73-40641A 1

28 SPK SPONGE GH74-10604A 1

29 SHIELD-FRAME GH72-41753A 1

30 MAIN PCB GH92-00740A 1

31 COVER CONNECTOR GH73-40686A 1

32 JACK-COVER GH73-10514A 1

33 ANTENNA CON. GH71-00020A 1

34 VIBRATOR GH31-10004A 1

35 ANTENNA BRK GH71-00021A 1

36 ANT GH42-00012A 1

37 REAR-COVER GH72-417423A 1

38 SCREW-MACHINE 6001-001046 4

Exploded Views and Parts List 1-3

NO DESCRIPTION SEC.CODE Q’TY REMARK

39 LABEL MAIN GH68-00352A 1

40 SPRING-LOCKER GH70-10516A 1

41 LOCKER-MAIN GH72-41373A 1

42 SPRING-SIM GH70-00006A 2

43 COVER-SIM GH72-00088A 1

45 BATTERY SLIM GH43-00029A

46 BATTERY STD GH43-00027A

47 BATTERY LONG GH43-00028A

Exploded Views and Parts List

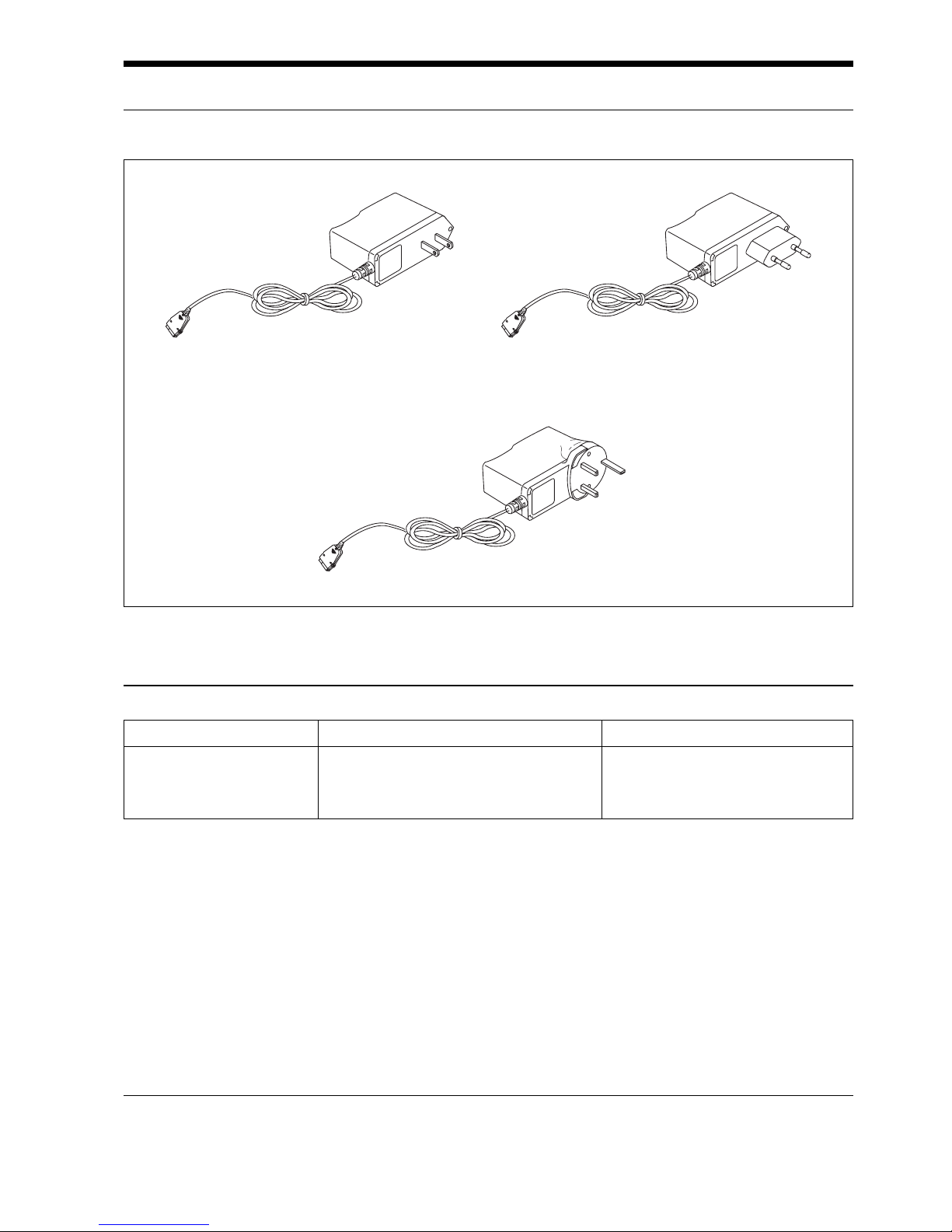

1-3 Travel Adaptor

1-4 Travel Adaptor Parts List

TYPE SEC CODE REMARK

A GH96-01143A CHINA

B GH96-01146A EUROPE

C GH96-01095A UNITED KINGDOM

1-4

1-5

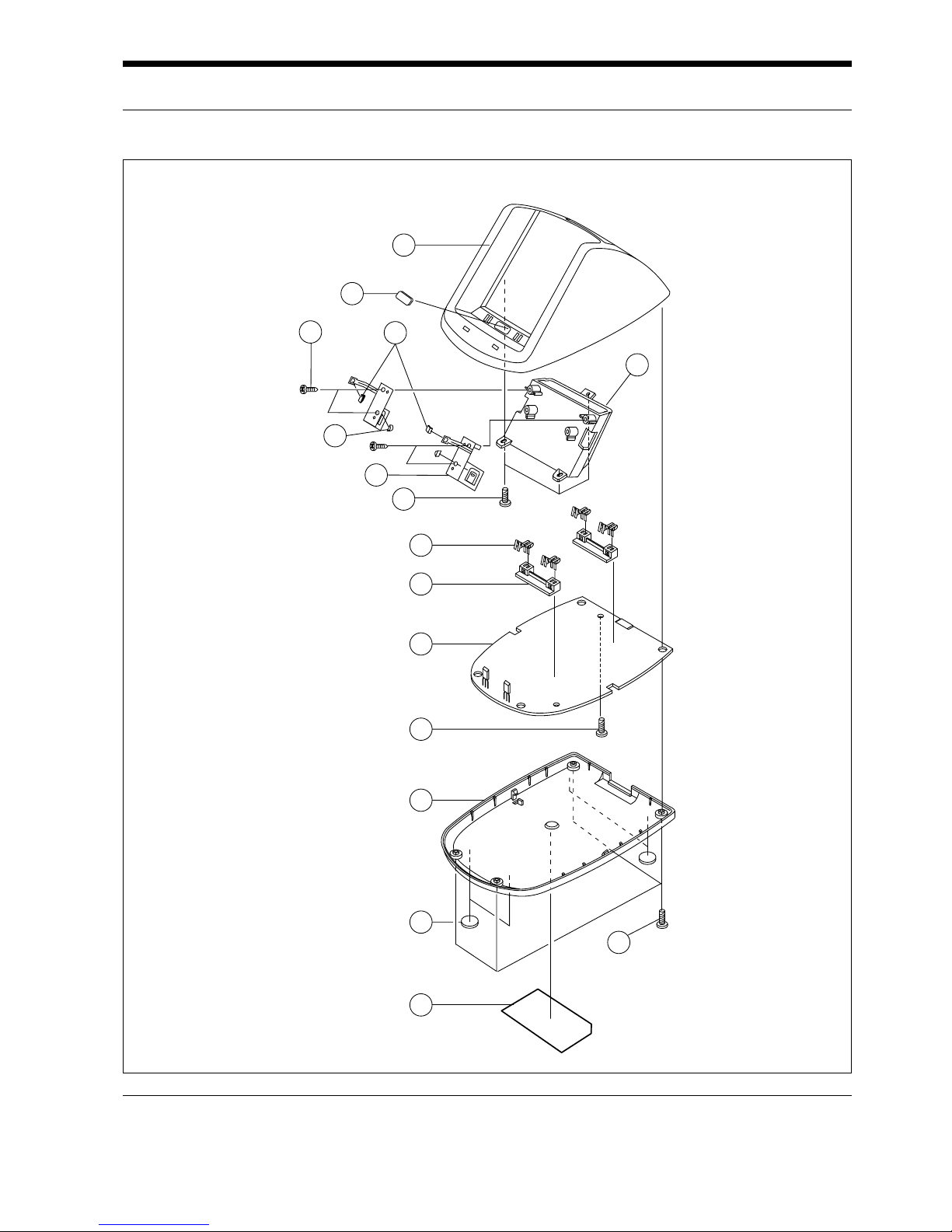

1-5 Desk Top Charger

SEC CODE : GH44-00046A

Exploded Views and Parts List

14 16

1-6 Exploded Views and Parts List

1-6 Desk Top Charger Parts List

NO DESCRIPTION SEC.CODE Q’TY REMARK

1 UPPER-CASE 1

2 GATE-LABEL 1

3 BATTERY-HOUSING 1

4 HANDY-LOCKER 2

5 SCREW-TAPPING 4

6 BATTERY-LOCKER 2

7 HANGER-SPRING(R), (L) 1, 1

8 SCREW-TAPPING 3

9 CONTACT-PLATE 8

10 CONTACT-HOUSING 2

11 PCB 1

12 SCREW-TAPPING 1

13 LOWER-CASE 1

14 FOOT-RUBBER 4

15 LABEL NAME 1

16 SCREW-TAPPING 4

Exploded Views and Parts List

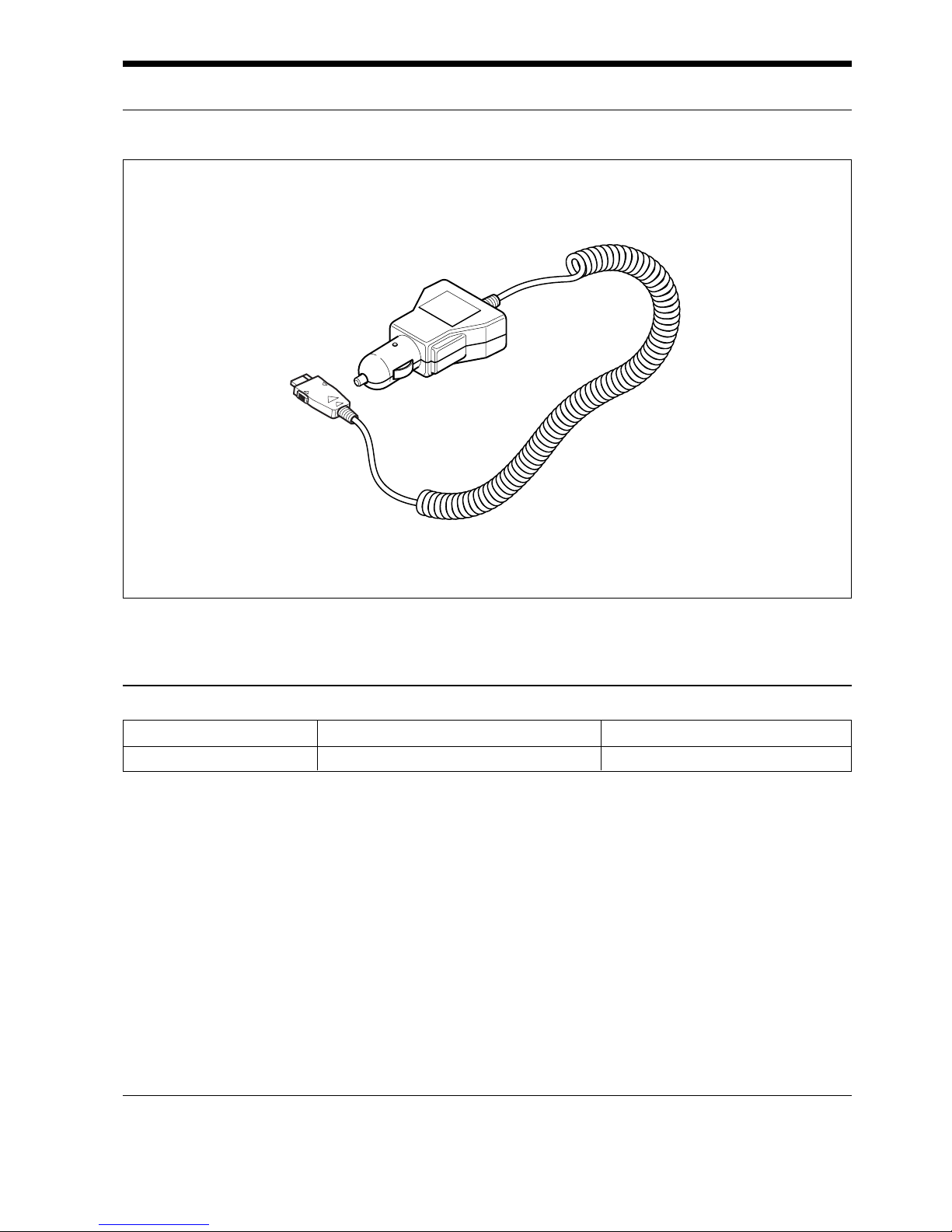

1-7 Ciger Light Adaptor

1-7

1-8 Ciger Light Adaptor Parts List

DESCRIPTION SEC CODE REMARK

Ciger Light Adaptor Code GH44-00040A BLACK
