Samsung GT-C5130 Manuel utilisateur

GSM TELEPHONE

GT-C5130

1. Safety Precautions

2. Specification

3. Product Function

4. Array course control

5. Exploded View and Parts list

6. MAIN Electrical Parts List

7. Block Diagrams

8. PCB Diagrams

9. Chart of Troubleshooting

10. Reference data

11. Disassembly and Assembly

Instructions

GSM TELEPHONE CONTENTS

This Service Manual is aproperty of Samsung Electronics Co.,Ltd.

Any unauthorized use of Manual can be punished under applicable

International and/or domestic law.

Samsung Electronics Co.,Ltd.

2009. 10. Rev.1.0

ⓒ

Country Web Site

North America service.samsungportal.com

Latin America latin.samsungportal.com

CIS cis.samsungportal.com

Europe europe.samsungportal.com

China china.samsungportal.com

Asia asia.samsungportal.com

Mideast &Africa mea.samsungportal.com

GSPN (Global Service Partner Network)

1-1

Contenu appartenant à SAMSUNG, publié sous réserve de modification sans notification préalable.

Ce document ne peut pas être utilisé sans l'autorisation de Samsung.

1. Mesures de précaution

1-1. Mesures de précaution pour la réparation

•Procédez à la réparation et aux réglages fins dans une cabine isolée.

Soyez prudent lors du réglage ou du test, car ce téléphone mobile est sensible aux interférences (bruit RF).

•Soyez vigilant lors de l'utilisation d'un objet ou d'un outil magnétique, car les pièces sont sensibles aux

forces magnétiques.

•Démontez le téléphone à l'aide d'un tournevis standard pour ne pas abîmer les vis.

•Prenez la mesure du niveau à l'aide d'un fil torsadé épais.

La faible résistance du fil torsadé épais permet de limiter les erreurs de mesure.

•Pour éviter tout danger de court-circuit (surtension, pièces qui s'enflamment, etc.) lors de la réparation de

la carte, procédez à la réparation du téléphone après avoir utilisé le kit de test séparément.

•Soyez prudent lors de la soudure, car la carte est très petite et sensible à la chaleur.

•Veillez à effectuer le réglage de marche / arrêt lorsque vous utilisez le cordon d'alimentation CA, car il est

dangereux de réparer le chargeur de batterie lors du réglage du connecteur et de la carte de marche / arrêt

(lorsque le chargeur est démonté).

•Veillez à utiliser uniquement les pièces de rechange prévues dans le système SEC.

Dans le cas contraire, le technicien sollicité ne sera pas tenu pour responsable.

Mesures de précaution

1-2

Contenu appartenant à SAMSUNG, publié sous réserve de modification sans notification préalable.

Ce document ne peut pas être utilisé sans l'autorisation de Samsung.

1-2. Mesures de précaution contre les décharges électrostatiques

Les semi-conducteurs sont sensibles à l'électricité statique. Il s'agit notamment des circuits imprimés, de la puce

BGA, etc. Veuillez lire les précautions ci-dessous.

Vous pouvez éviter les dégâts occasionnés par l'électricité statique.

•Veillez à vous décharger de l'électricité statique présente sur vous avant de toucher un semi-conducteur ou

des pièces comportant un semi-conducteur. Pour cela, touchez un élément mis à la terre ou portez un

bracelet antistatique.

•Pour connecter ou déconnecter un appareil sensible aux décharges électrostatiques, utilisez du métal de

soudure mis à la terre.

•Utilisez un outil de suppression de soudure pour arrêter l'électricité statique, sans quoi les appareils qui y

sont sensibles risquent d'être endommagés.

•Veillez à ne pas déballer l'appareil tant que vous n'avez pas pris de mesures de précaution contre les

décharges électrostatiques. La plupart des appareils sensibles aux décharges électrostatiques sont

emballés dans des boîtes en aluminium (conducteur) pour les protéger de l'électricité statique.

•Veillez à maintenir le contact électrique entre l'appareil sensible aux décharges électrostatiques et

l'environnement de réglage jusqu'à ce que l'appareil soit entièrement connecté sur place ou à une carte de

circuit imprimé.

2-1

Contenu appartenant à SAMSUNG, publié sous réserve de modification sans notification préalable.

Ce document ne peut pas être utilisé sans l'autorisation de Samsung.

2. Spécifications

2-1. Spécifications générales GSM

EGSM850 EGSM900 DCS1800 PCS1900

Bande de fréquences [MHz]

Liaison ascendante /

descendante

880 - 915

925 - 960 880 - 915

925 - 960 1 710 - 1 785

1 805 - 1 880 1 850 - 1 910

1 930 - 1 990

Plage ARFCN 0 - 124 et

975 - 1 023 0 - 124 et

975 - 1 023 512 - 885 512 - 810

Espacement émetteur /

récepteur 10 MHz 10 MHz 20 MHz 20 MHz

Débit binaire /

période binaire de

modulation

270,833 Kbits/s

3,692 µs 270,833 Kbits/s

3,692 µs

Intervalle de temps /

période de trame 576,9 µs

4,615 ms 576,9 µs

4,615 ms

Modulation

GSM /

GPRS 0,3 GMSK 0,3 GMSK 0,3 GMSK 0,3 GMSK

EDGE 8PSK 8PSK 8PSK 8PSK

Puissance SM 33 à 5 dBm 33 à 5 dBm 30 à 0 dBm 30 à 0 dBm

Classe de puissance 4

(+33 dBm max.) 4

(+33 dBm max.) 1

(+30 dBm max.) 1

(+30 dBm max.)

Sensibilité -102 dBm -102 dBm -100 dBm -100 dBm

Multiplexage TDMA 8 8 8 8

Rayon de cellule 35 km 35 km 2 km -

Spécifications

2-2

Contenu appartenant à SAMSUNG, publié sous réserve de modification sans notification préalable.

Ce document ne peut pas être utilisé sans l'autorisation de Samsung.

WCDMA900 WCDMA2100

Bande de fréquences [MHz]

Liaison ascendante /

descendante

882.4 - 912.6

927.4 - 957.6 1 920 - 1 980

2 110 - 2 170

Plage ARFCN LA : 2 712 - 2 863

LD : 2 937 - 3 088 LA : 9 612 - 9 888

LD : 10 562 - 10 838

Espacement émetteur /

récepteur 45 MHz 190 MHz

Débit binaire /

période binaire de

modulation 3,84 Mbits/s

(vitesse de transfert)

Intervalle de temps /

période de trame Longueur de trame : 10 ms

Longueur de logement : 0,667 ms

Modulation

GSM /

GPRS QPSK

EDGE

Puissance SM 24 dBm à -50 dBm

Classe de puissance 3

(+24 dBm max.)

Sensibilité -104,7 dBm -106,7 dBm

Multiplexage TDMA

Rayon de cellule 2 km

Spécifications

2-3

Contenu appartenant à SAMSUNG, publié sous réserve de modification sans notification préalable.

Ce document ne peut pas être utilisé sans l'autorisation de Samsung.

2-2. Classe de puissance de l'émetteur GSM

Niveau de

commande de

la puissance

d'émission GSM850 GSM900 Niveau de

commande de

la puissance

d'émission

DCS1800 PCS1900

533 ± 2 dBm 33 ± 2 dBm 030 ± 2 dBm 30 ± 2 dBm

631 ± 2 dBm 31 ± 2 dBm 128 ± 3 dBm 28 ± 3 dBm

729 ± 2 dBm 29 ± 2 dBm 226 ± 3 dBm 26 ± 3 dBm

827 ± 2 dBm 27 ± 2 dBm 324 ± 3 dBm 24 ± 3 dBm

925 ± 2 dBm 25 ± 2 dBm 422 ± 3 dBm 22 ± 3 dBm

10 23 ± 2 dBm 23 ± 2 dBm 520 ± 3 dBm 20 ± 3 dBm

11 21 ± 2 dBm 21 ± 2 dBm 618 ± 3 dBm 18 ± 3 dBm

12 19 ± 2 dBm 19 ± 2 dBm 716 ± 3 dBm 16 ± 3 dBm

13 17 ± 2 dBm 17 ± 2 dBm 814 ± 3 dBm 14 ± 3 dBm

14 15 ± 2 dBm 15 ± 2 dBm 912 ± 4 dBm 12 ± 4 dBm

15 13 ± 2 dBm 13 ± 2 dBm 10 10 ± 4 dBm 10 ± 4 dBm

16 11 ± 3 dBm 11 ± 3 dBm 11 8 ± 4 dBm 8 ± 4 dBm

17 9 ± 3 dBm 9 ± 3 dBm 12 6 ± 4 dBm 6 ± 4 dBm

18 7 ± 3 dBm 7 ± 3 dBm 13 4 ± 4 dBm 4 ± 4 dBm

19 5 ± 3 dBm 5 ± 3 dBm 14 2 ± 5 dBm 2 ± 5 dBm

15 0 ± 5 dBm 0 ± 5 dBm

SAMSUNG Proprietary-Contents may change without notice

3. Product Function

3-1

This Document can not be used without Samsung's authorization

Main Function

－1.3 MEGA PIXEL

－MP3 /64Poly Ringtones

－BT 2.0

－Video Telephony

－USB 2.0 FULL SPEED

－WAP2.0

－MIDP 2.0 / CLDC 1.0

－SOS Message, Auto Time Setting,

－GPRS/EDGE :GPRS/EDGE: Class12, EDGE Downlink Only

－SMS /MMS

－BT :E-STLC2584TR (STE)

－Battery: 1000mA (AB553446BU)

－Weight: 99g

－Memory: User 20MB, memory card 16GB

－Camera: -1.3MFF (HNT)

-CIF (HNT)

－LCD :2.01"Q

CIF 262K TFT (INOLUX)

－Size: 97x47.5x16.5mm

－Band: 2G 850/900/1800/1900

3G 900/2100

－BB: NXP PNX6707

－PMIC: PCF50623

－TRANCIEVER: AERO4229

4-1

Contenu appartenant à SAMSUNG, publié sous réserve de modification sans notification préalable.

Ce document ne peut pas être utilisé sans l'autorisation de Samsung.

4. Téléchargement de logiciel

4-1. Réglages logiciels

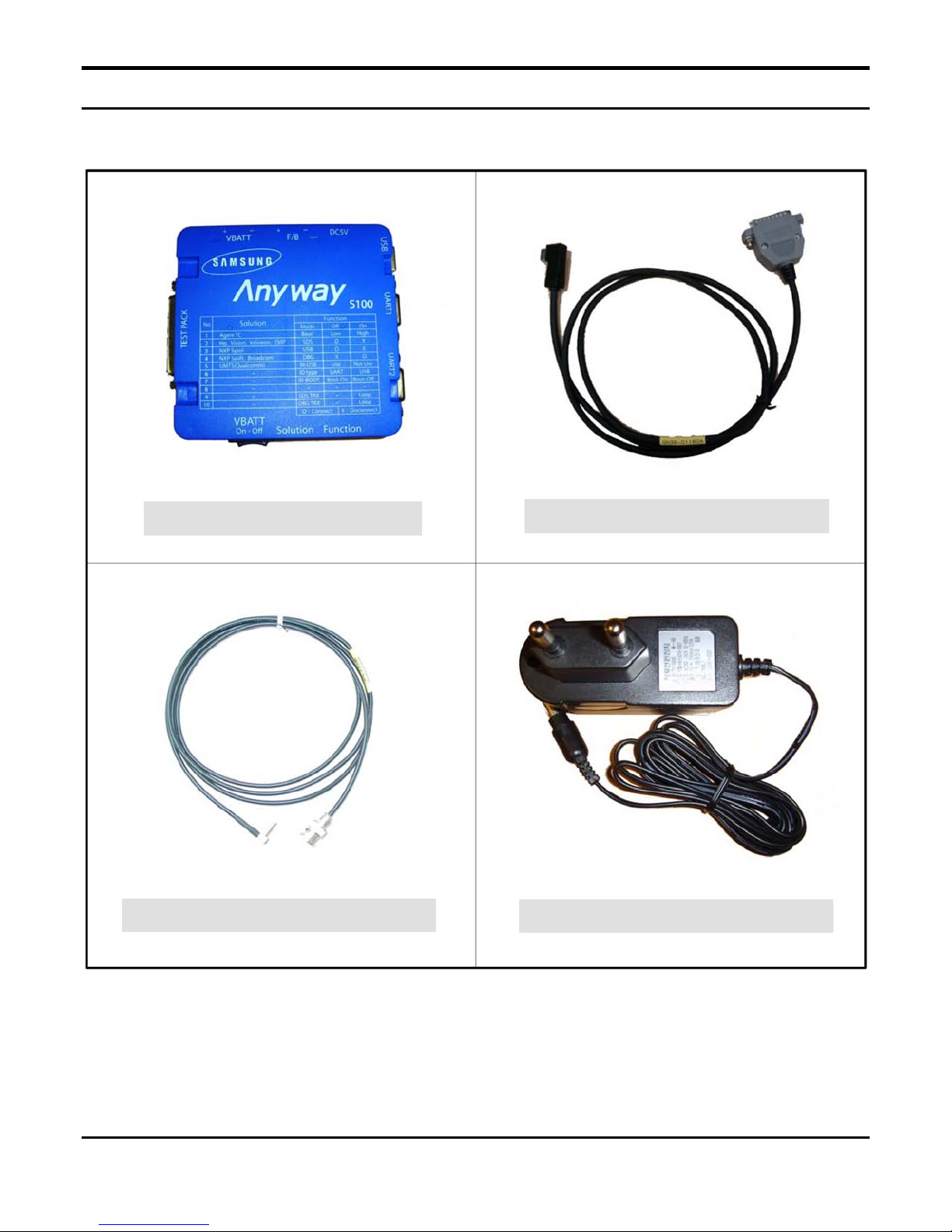

Outil de réglage (GH99-36900A) Câble test (GH39-01315A)

Adaptateur (GH99-38251A)

Câble de test RF (GH39-00985A)

Téléchargement de logiciel

4-2

Contenu appartenant à SAMSUNG, publié sous réserve de modification sans notification préalable.

Ce document ne peut pas être utilisé sans l'autorisation de Samsung.

4-2. Procédure de téléchargement

4-2-1. Conditions préalables au téléchargement

• Téléchargeur de logiciels

• Téléphone mobile GT-C5130

• Câble de transfert de données

• Fichier binaire

4-2-2. Téléchargement des logiciels

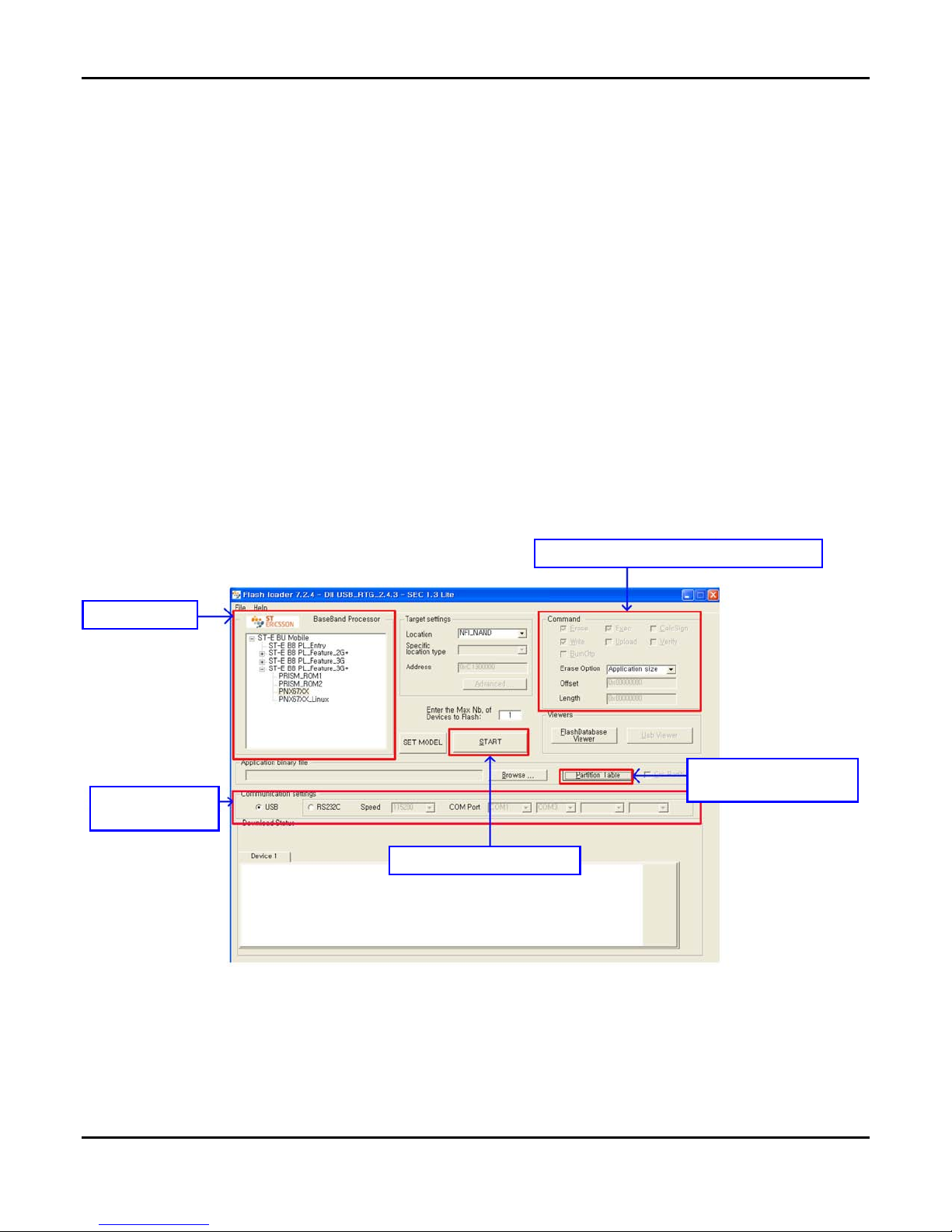

■Exécutez Flash loader 7.2.4 SEC 1.3 Lite pour charger le programme de téléchargement.

Configuration de Flash Loader 7.2.4 SEC 1.3 Lite

1. Réglage cible

2. Paramètres de

communication

3. Paramètres de commande et de suppression

4. Activez Partition Table

(Table de partition).

5. Cliquez sur Start (Démarrer).
