MANUAL DE

INSTRUCCIONES

AW0750/AW0810

AW1010/AW1210

AW1800/AW1810

TIPO VENTANA

AIRE ACONDICIONADO PARA HABITACIONES

(ENFRIAMIENTO)

DB68-00964A(3)

S-2

Las siguientes precauciones de seguridad deberán ser tomadas cuando

usted esté utilizando su aire acondicionado.

Precauciones de Seguridad

1 La unidad debe estar conectado dentro del circuito independiente. El aire acondicionado

deberá instalarse de acuerdo con las regulaciones nacionales de alambrados y las

regulaciones de seguridad cuando sean aplicables.

2 Algunas ubicaciones de instalaciones podrán requerir la instalación de interruptores de corto

circuito o conexión a tierra.

4 Aseguresé de que la unidad se encuentre ventilada correctamente en todo tiempo;

no coloque ropa u otros materiales encima de ella.

5 No vaya a derramar niguna clase de liquido dentro de la unidad.

Si esto ocurre, desconnecte la unidad y contacte con el especialista en instalación.

6 No coloque nada entre las aspas de salida de aire, porque los abanicos internos pueden ser

dañados y usted puede salir herido. Mantenga a los niños lojos de la unidad.

7 No coloque ningún obstáculo enfrente de la unidad.

8 Se recomienda a los dueños de esta unidad de no tratar de arreglar la unidad a su propia

cuenta. A cambio, se les recomienda comunicarse directamente a nuestros centros de

servicio o donde compró esta unidad.

9 No use cordón de extensión con este producto.

10 El aparato no está pretendido para uso por niños o personas débiles sin la supervisión de

personas mayores y siempre debe estar supervisado absolutamente en que los niños no

jueguen con el aparato.

11 Nunca vaya a poner en reserva o transportar el aire acondicionador hacia abajo o hacia el

costado para evitr daños al compressor.

3 Si se daña el cordón de suministro de energía, deberá reemplasar por un cordón especial

o montaje que se encuentra disponible del fabricante o su agente de servicio.

El manufactor no tomara la responsabilidad de los accidentes causados

si el aire acondicionador no esta instalado firmemente o seguro, durante

la instalación o en el uso del producto. Si no esta seguro sobre la insta-

lación, contacte con su especialistas en instalación.

Contenido

◆PREPARANDO SUAIRE ACONDICIONADO

■Precauciones de Seguridad ........................................................................... 2

■Descripción de cada Componentet ................................................................ 4

■Preparandose para Empezar ......................................................................... 5

◆OPERANDO SUAIRE ACONDICIONADO

■Enfriando su Habitación ................................................................................. 6

■Ventilando su Habitación ................................................................................ 7

■Apagado del Acondicionador de Aire ............................................................. 8

■Seleccionar el Modo de Energía de Ahorro ................................................... 8

■Ajustando la Dirección de la Corriente de Aire Horizonta .............................. 9

■Ajuste de la Dirección del Flujo de Aire Verticalmente.................................... 9

◆RECOMENDACIONES PARA ELUSO

■Falla de Energia ............................................................................................. 10

■Rangos de Temperatura y Humedad .............................................................. 10

■Limpiando su Aire Acondicionado .................................................................. 11

■Resolviendo Problemas Comunes ................................................................. 12

■Especificaciones Técnicas .............................................................................. 13

S-3

Descripción de cada Componente

Guías del flujo de aire

exteriores (orientación

arriba/abajo)

Entrada del aire

(interior)

Filtro del aire(El filtro

de aire está localizado

en el interior.)

Palanca de

ventilación

Salida del aire

Entrada de aire

(afuera)

Enchufe

(El tipo de enchufe puede

adaptarse de acuerdo

al tipo de voltaje local.)

Selector

Control de

temperatura

Interruptor para

ahorrar la energía

Selector

Control de

temperatura

Interruptor para

ahorrar la energía

(Excepto AW1800)

Guías del flujo de aire

interiores (orientación

derecha/izquierda)

❄El diseño y la configuración están

sujetos al cambio según el modelo.

S-4

AW0750/AW0810

AW1010/AW1210

AW1810/AW1800

Interruptor para

circular el aire

(Excepto AW1800)

✍ Algunos modelos no tienen

el interruptor de circular el

aire y/o interruptor de ahorro

para la energía. Asegure

que modelo tiene antes

de usar el aire

acondicionador.

Preparandose para Empezar

S-5

Ud. acaba de comprar el aire acondicionador de Samsung tipo ventana el cual debe ser

instalado siguendo las instruciones del dueño.

Las instrucciones del propietario contienen información muy valiosa sobre como usar

su aire acondicionado. Por favor tomese tiempo para leer estas instrucciones ya que le

ayudarán a aprovechar al máximo las características de la unidad.

Enfriando Su Habitación

Para controlar la dirección del aire, fíjese en la página 9.3

81˚F ~ 73˚F

73˚F

~ 64˚F

81˚F

~ 84˚F

S-6

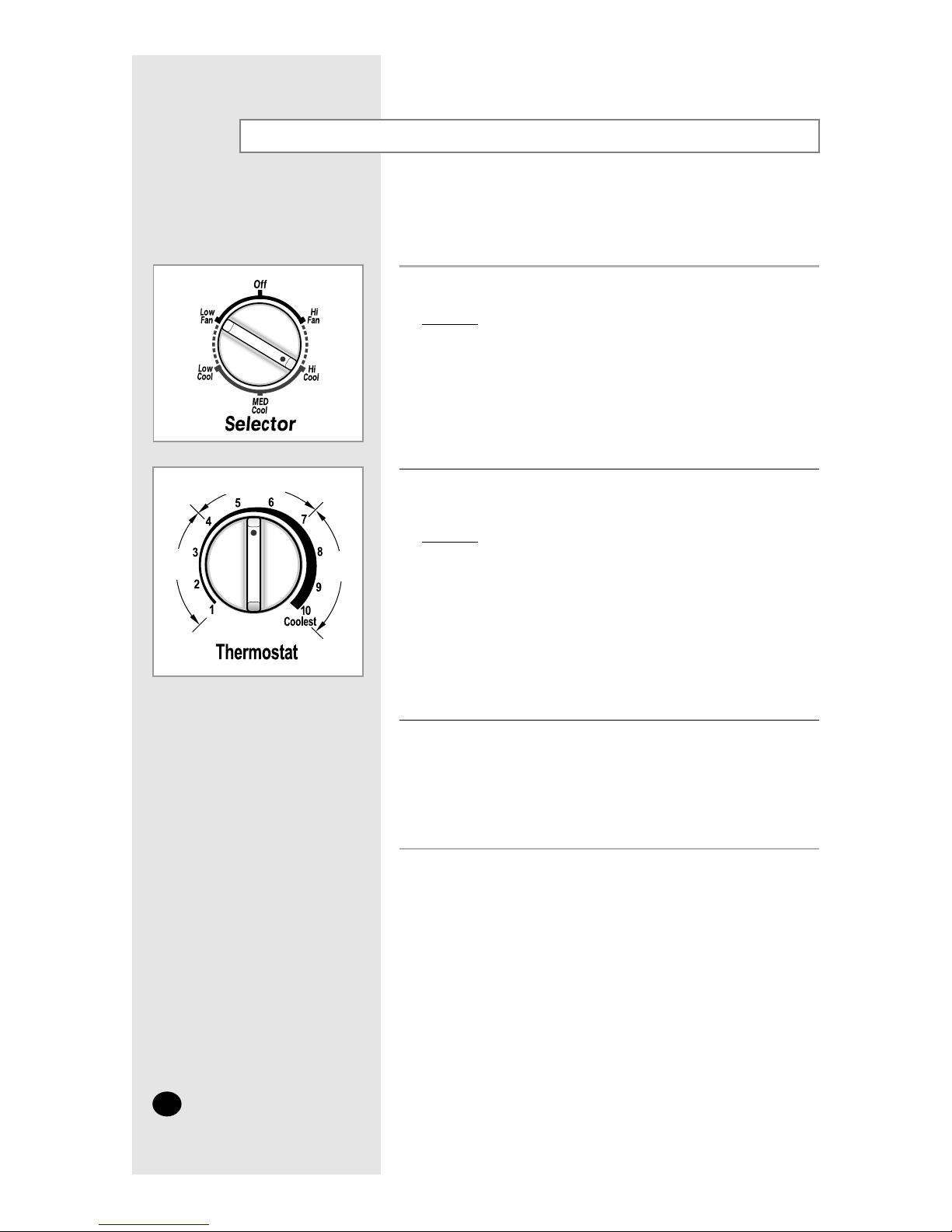

Mueva el SELECTOR y colóquelo en “ HI COOL ” , “MED COOL”

o “ LOW COOL”.

Resultado:◆ El aire acondicionado comenzará a funcionar en el

modo de enfriamiento.

NNoo

oott

ttaa

aa◆Puede cambiar los modos en cualquier momento.

Gire el control del THERMOSTAT a la posición deseada.

Usted deberá seleccionar el modo COOL si desea ajustar:

◆Temperatura de enfriamiento

◆Velocidad del abanico durante enfriando

Temperaturas posibles: Puede ser ajustado entre 64°F y 84°F.

Resultado:

El acondicionador de aire comienza a refrigerar si la temperatura

de la habitación es superior a la temperatura seleccionada.

Ventilando su Habitación

Si el aire del habitación está demasiado cargado, puede ventilarla la

habitación utilizando la función Fan.

Mueva el SELECTOR y colóquelo en “ HI FAN ” o “ LOW FAN ”.

Resultado:◆ El acondicionador de aire arranca en modo FAN.

NNoo

oott

ttaa

aa◆

HI FAN :

El abanico gira rápidamente.

◆

LOW FAN :

El abanico gira lentamente.

◆ Puede cambiar los modos en cualquier momento.

Para controlar la dirección del aire, fíjese en la página 9.3

Si desea renovar el aire viciado, pulse el interruptor de ventilación que se

encuentra en la parte frontal de la unidad hacia la derecha hasta la posición

de apertura ( ).

Resultado

:◆

El aire interior de la habitación circula y el aire viciado sale

fuera.

Por el contrario, pulse el interruptor de ventilación hacia la izquierda hasta

la posición de cierre ( ).

Resultado

:◆

El aire simplemente circula dentro de la habitación.

S-7

Apagado del Acondicionador de Aire

S-8

Para apagar la unidad, ajuste el SELECTOR en la posición OFF.

Resultado: El acondicionador de aire deja de funcionar.

Puede apagar el acondicionador de aire cuando lo desee.

Si desea ahorra la energía para el uso de su aire acondicionador, puede

seleccionar el modo de ahorro para energía usando el interruptor de Ahorro

de Energía. Normalmente se usa cuando la habitación esta deshabitado.

Para parar el ahorro de energía, ajuste el interruptor de ahorro de energía en

posición OFF.

Resultado:

El ventilador corre todo el tiempo, hasta que el ciclo del compressor

encienda y apague.

Para seleccionar el modo de ahorro de energía, ajuste el interruptor de Ahorro

de Energía en posición ON.

Resultado:

El ventilador y el ciclo del compressor se enciende y apaga juntos.

Esto resulta en una variación amplia para la temperatura y la

humedad del habitación.

Si desea que el aire acondicionador corra en modo de Ventilación,

no vaya a encender el interruptor de Ahorro de Energía. El modo

no operara cuando el interruptor este en posición ON.

NNoo

oott

ttaa

Selecionar el Mode de Energia de Ahorro (excepto AW1800)

S-9

NNoo

oott

ttaa

Para parar el movimlento de las aletas derecha y izquierda, ajuste el

interruptor de Swing th en posición de la .

Ajuste el interruptor de Swing en la posición de la .

Resultado:

Las aletas interiores balancean hacia la derecha y izquierda.

Para parar las aletas en posición especificado y orientar el flujo del aire

en dirección correspondiente, simplemente ajuste el interruptor de le

en posición hasta las aletas estén en posición deseado.

Ajustando la Dirección de la Corriente de Aire Horizontal

Ajuste de la Dirección del Flujo de Aire Verticalmente

Dependiendo de la posición de la unidad en su habitación, puede ajustar

la orientación del flujo del aire interior de las aletas por el lado derecho de

la unidad, estos aumentan la eficiencia del aire acondicionador.

Las persianas para el control de las direcciones laterales de lado a lado

están juntas y se controlan con una palanca. Dichas persianas regulan el

aire expulasándolo hacia la derecha, hacia la izquierda o hacia afuera.

Asimismo, dependiendo de la posición de la unidad en la habitación,

puede ajustar la orientación de las guías del flujo de aire exteriores

que se encuentran en la parte derecha de la unidad.

RECOMENDACIÓN

Al...

Refrigerar

Ajuste las guías...

Hacia arriba.

AW1010/AW1210/AW1810

AW0750/AW0810/AW1800

Ajuste las guías del flujo de aire a la posición deseada,

moviéndolas hacia arriba o hacia abajo.

◆ Si orienta las guías del acondicionador de aire hacia abajo

y la unidad opera en modo Cool durante largos períodos

de tiempo, las gotas de condensación pueden:

- Formarse en la superficie de las guías

- Producir goteos desde las guías

NNoo

oott

ttaa

Falla de Energia

Rangos de Temperatura y Humedad

S-10

Si se utiliza el acondicionador con... Entonces...

Temperaturas más altas La función de protección automática se activará

y el acondicionador se apagará.

Temperaturas más bajas Una perdida de agua o alguna otra malfunción puede

suceder a causa de que el cambiador de calor se ongela.

Niveles de humedad más altos Si el aparato se usa durante largos períodos de tiempo,

el agua puede condensarse en la superficie de la unidad

y dar lugar a goteos.

La siguiente tabla indica los rangos de temperatura y humedad en los que

se puede utilizar el acondicionador de aire.

Modo Temperatura

interior Temperatura

exterior Humedad interior

Refrigeración

70°F a 90°F aprox. 70°F a 110°F aprox. 80%

o inferior

Si ocurre falla de energia, ajuste el SELECTOR al OFF.

Cuando la energia regrese, espere cinco minutos antes de encender la

unidad.

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Samsung Climatiseur

Samsung

Samsung AM015HNNDEH/EU Instructions d'installation

Samsung

Samsung NS1404DXEA Manuel utilisateur

Samsung

Samsung ASV10E Series Manuel utilisateur

Samsung

Samsung AM KN4DCH Series Manuel utilisateur

Samsung

Samsung SH18AW6 Manuel utilisateur

Samsung

Samsung AQV12PWAN Manuel utilisateur

Samsung

Samsung MH026FKEA Manuel utilisateur

Samsung

Samsung AJ100MCJ5EH Manuel utilisateur

Samsung

Samsung AC160JNHFKH Manuel utilisateur

Samsung

Samsung GH052EAM Manuel utilisateur

Samsung

Samsung AQV09VBA Series Manuel utilisateur

Samsung

Samsung AVMWC020CA0 Manuel utilisateur

Samsung

Samsung AM050FNKDEH Mode d’emploi

Samsung

Samsung AR Series Manuel utilisateur

Samsung

Samsung MH026FAEA Manuel utilisateur

Samsung

Samsung AR09HSSDBWKNEU Manuel utilisateur

Samsung

Samsung AS09P8GD/XSV Manuel utilisateur

Samsung

Samsung Wall Mounted Type Series Manuel utilisateur

Samsung

Samsung AR12JV5HATQ Mode d’emploi

Samsung

Samsung AHT18F1MBA Manuel utilisateur

Samsung

Samsung AS09F Series Manuel utilisateur

Samsung

Samsung AC BN4PKG Series Manuel utilisateur

Samsung

Samsung AC NN4DCH Series Manuel utilisateur

Samsung

Samsung NS 1DXEA Series Manuel utilisateur

Manuels Climatiseur populaires d'autres marques

Spheros

Spheros CC 355 Manuel utilisateur

Bosch

Bosch Climate 5000 SCI 24 CAS/ OU- OUE Manuel utilisateur

Panasonic

Panasonic CS-E12HKEW Manuel utilisateur

nedis

nedis ACMB1WT7 Manuel utilisateur

Daikin

Daikin FCFV50A Manuel utilisateur

Fujitsu

Fujitsu Inverter ASBA30JFC Manuel utilisateur

Toshiba

Toshiba RAS-M10SMUV-E Manuel utilisateur

Daikin

Daikin FXLQ20MAVE Manuel utilisateur

Hitachi

Hitachi RAS-E24CAK Manuel utilisateur

CIAT

CIAT Magister 2 Series Mode d’emploi

Bestron

Bestron AAC6000 Manuel utilisateur

Hisense

Hisense 7K Manuel technique

Frigidaire

Frigidaire FFRE0533S1E0 Manuel utilisateur

Frigidaire

Frigidaire CRA073PU11 Manuel du propriétaire

Soleus Air

Soleus Air GB-PAC-08E4 Manuel utilisateur

McQuay

McQuay MCK020A Manuel utilisateur

Webasto

Webasto Frigo Top 25 DS Manuel utilisateur

Frigidaire

Frigidaire FAZ12ES2A Manuel utilisateur
