Salto A i 650 Series Manuel utilisateur

All contents current at timeof publication.

SALTO Systems S.L. reserves the right to change availability of any

item in this catalog, its design, construction, and/or materials.

226844 - ED2. 19/08/2021

Installation guide

XS4 Original+ for USA mortise locks, cylindrical & tubular latches

Mortise Lock not

included

Serrure à mortaiser

non incluse

Cerradura de

embutir no incluida

9/16"

(

14mm)

22a

33a 4

Eng

Outside

Extérieur

Exterior

Inside

Intérieur

Interior

1/4

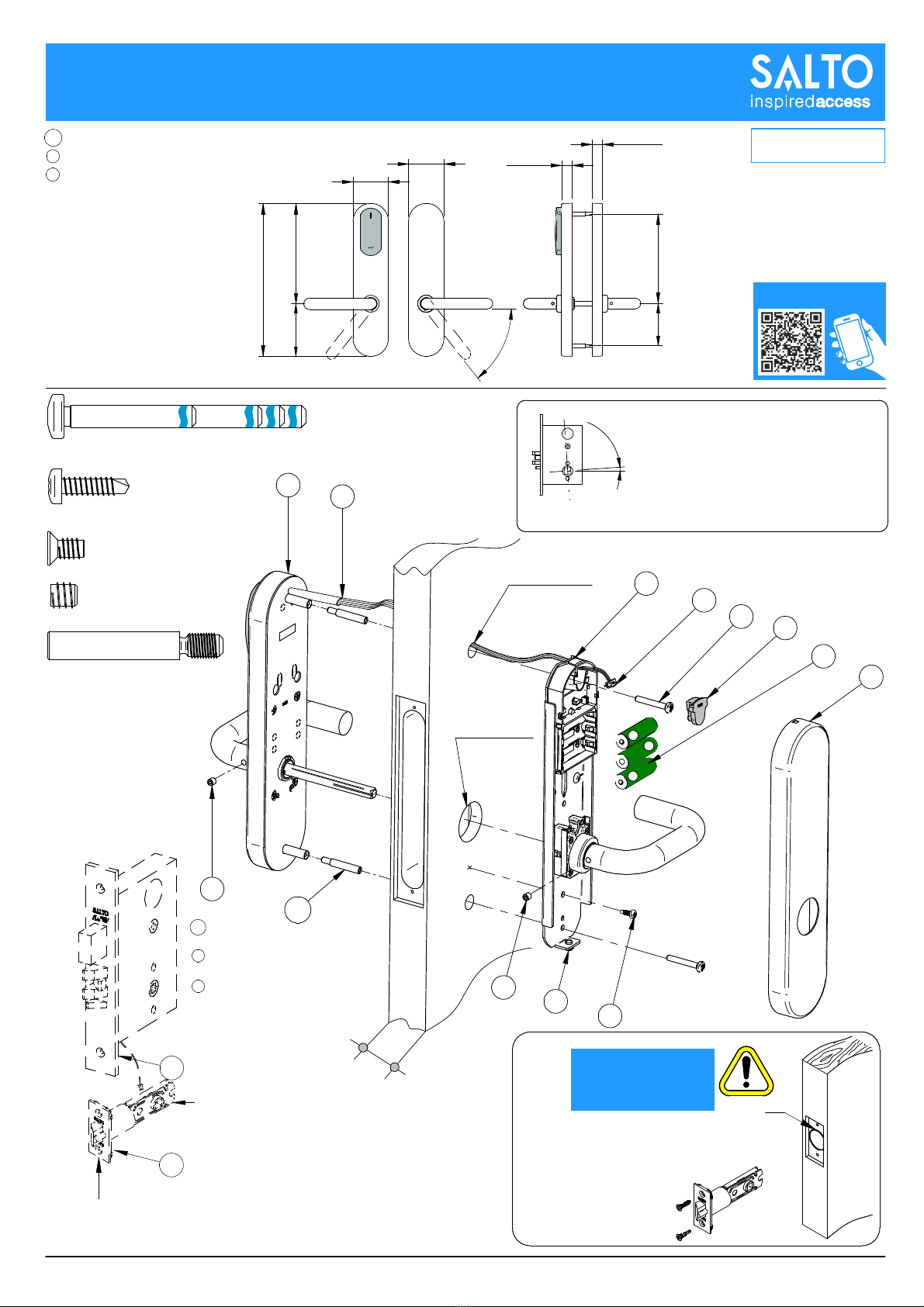

Installation guide

Guide d'installation

Guía de instalación

Eng

SALTOLT2Lxx Tubular Latch

SALTO Tubular Latch to be included ALWAYS with the product!

Picaporte tubular SALTO a incluir SIEMPRE con el producto!

4°

max.

SALTO recommends the use of a mortise lock, with

a maximum 4º pre-turn.

SALTO recommande d’utiliser des serrures à

mortaiser avec un angle au repos de 4°

maximum.

SALTO recomienda utilizar cerraduras con un

pregiro máximo de 4º.

A i 650xx series

TORX20 (x2)

TORX20 (x4)

ALLEN 3 (x2)

BOLT

(Depending on door thickness)

TORX20 (x1)

Inside

Outside

25/32"

(20)

25/32"

(20)

11-27/64"

(290)

2-5/8"

(67)

7-1/2"

(190)

3-15/16"

(100)

6-3/4"

(170)

3-1/8"

(80)

52°

2-5/8"

(67)

O1-1/2"

(O38mm)

To be used only with SALTO compatible

escutcheons!

SALTO LT2Lxx

Tubular latch

With Ai6xx

A2..

Only!

A utiliser uniquement avec les

ensembles plaques-béquilles SALTO

compatibles!

¡Utilizar solamente con escudos

SALTO compatibles!

Signalling

All contents current at timeof publication.

SALTO Systems S.L. reserves the right to change availability of any

item in this catalog, its design, construction, and/or materials.

226844 - ED2. 19/08/2021

Installation guide

XS4 Original+ for USA mortise locks, cylindrical & tubular latches

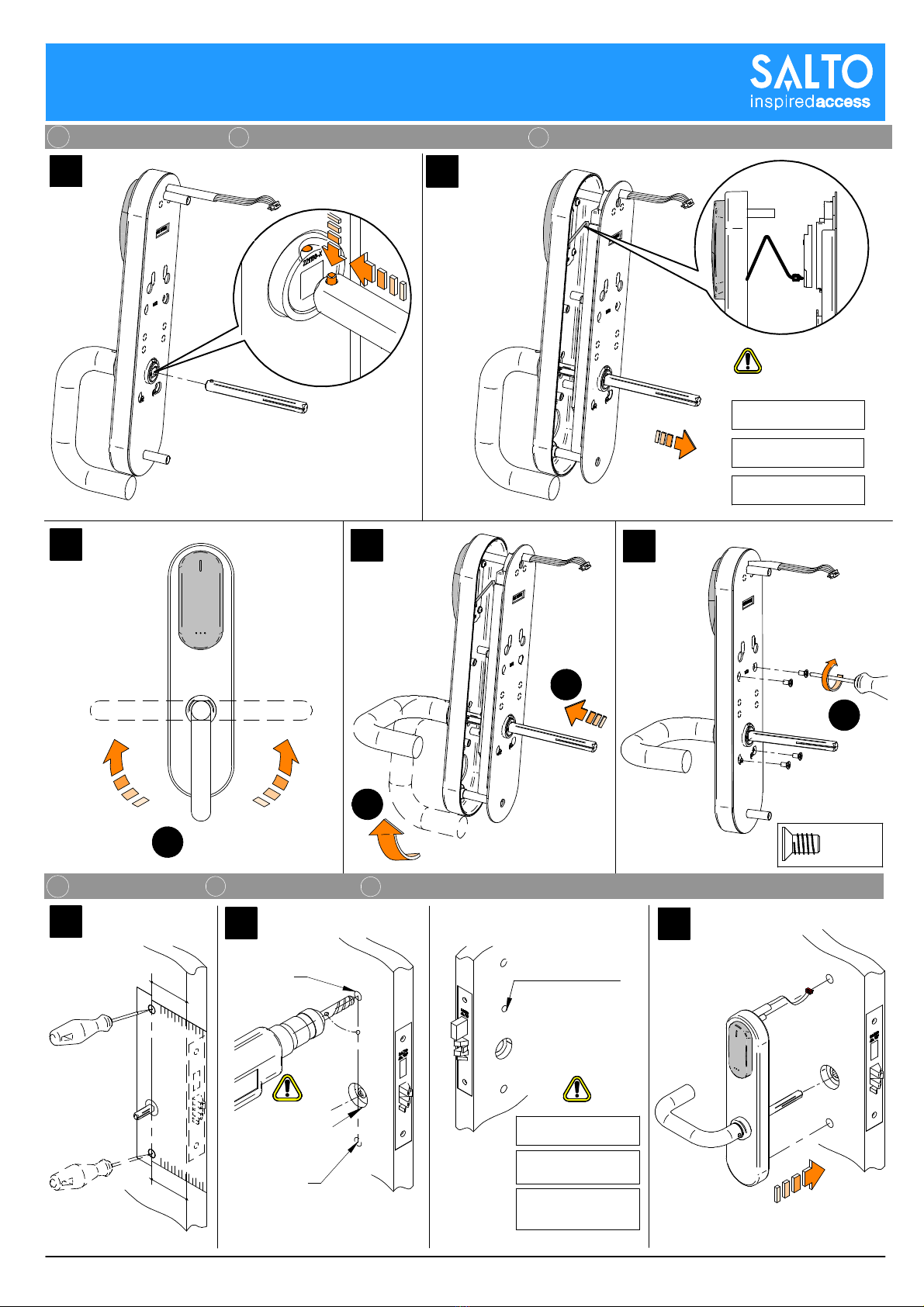

Select handing

Choisir le sens de la bèquille

Seleccione mano

Eng

1 2

Atention!

Attention!

¡Atención!

Do not disconnect

Installation

Installation Instalación

Eng

MIN.

1-1/2"

MIN.(

38mm)

90º

9/16"

(

14mm)

9/16"

(

14mm)

5/8" (

16mm)

Ne pas déconnecter

No desconectar

THUMB TURN MODEL

ONLY. INSIDE ONLY.

BOUTON ROTATIF

UNIQUEMENT.

SOLO MODELO

PALANCA. SOLO POR

EL INTERIOR.

2/4

Real size

All contents current at timeof publication.

SALTO Systems S.L. reserves the right to change availability of any

item in this catalog, its design, construction, and/or materials.

226844 - ED2. 19/08/2021

Installation guide

XS4 Original+ for USA mortise locks, cylindrical & tubular latches

NOT OK

AT THIS POINT DO NOT

CLOSE THE DOOR

PROGRAM THE LOCK FIRST

Follow user manual

NO CIERRE LA PUERTA. PROGRAME

LA CERRADURA

Consulte el manual del usuario

Eng

NE FERMEZ PAS LA PORTE.

PROGRAMMEZ LA BÉQUILLE AVANT

Consultez le manuel utilisateur

LR06

3/4

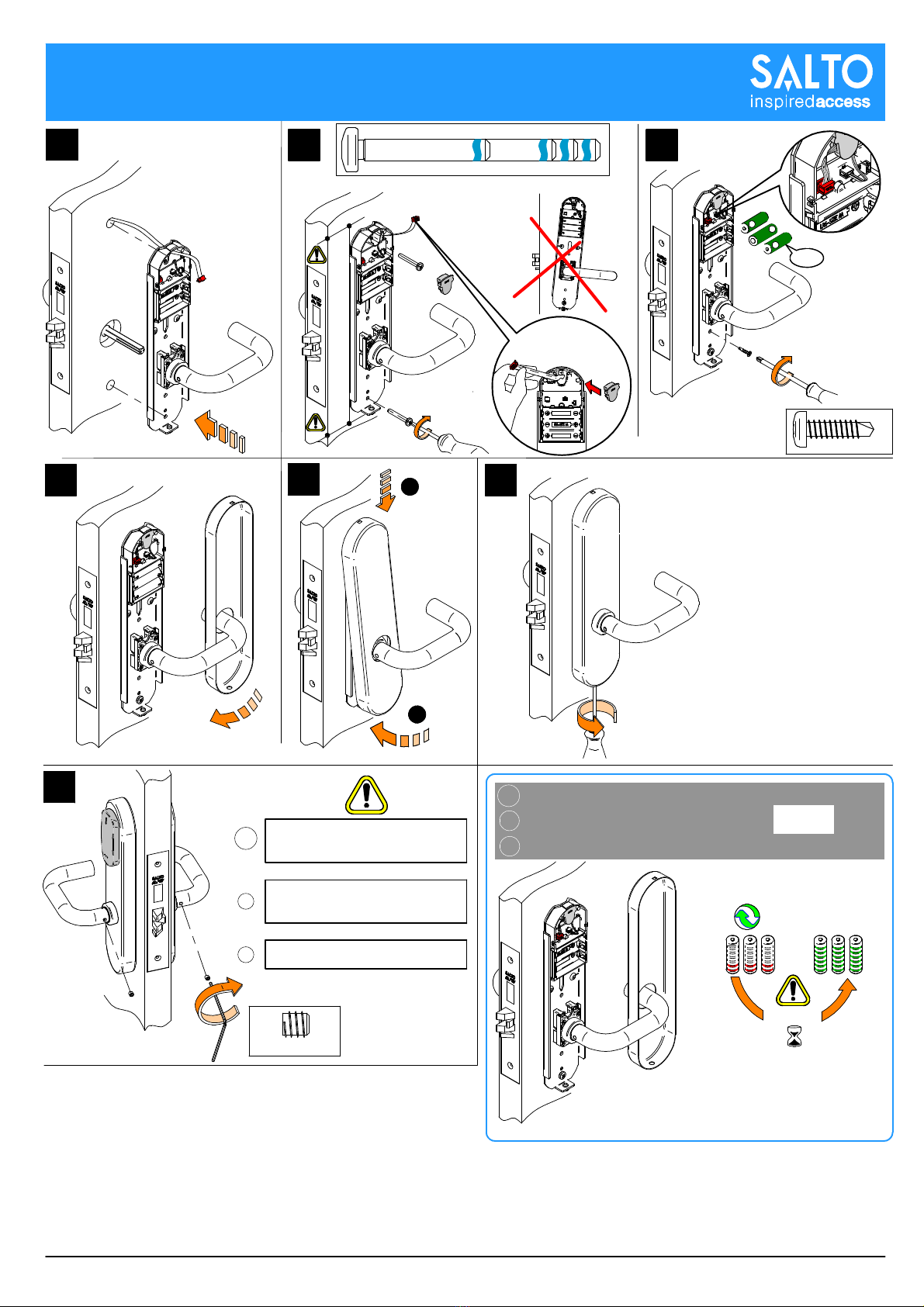

Battery change

Remplacer les

piles

Cambio de pilas

Eng

MAX.40"

Change/

Remplacer

Cambio

Real size

LR06

All contents current at timeof publication.

SALTO Systems S.L. reserves the right to change availability of any

item in this catalog, its design, construction, and/or materials.

226844 - ED2. 19/08/2021

Installation guide

XS4 Original+ for USA mortise locks, cylindrical & tubular latches

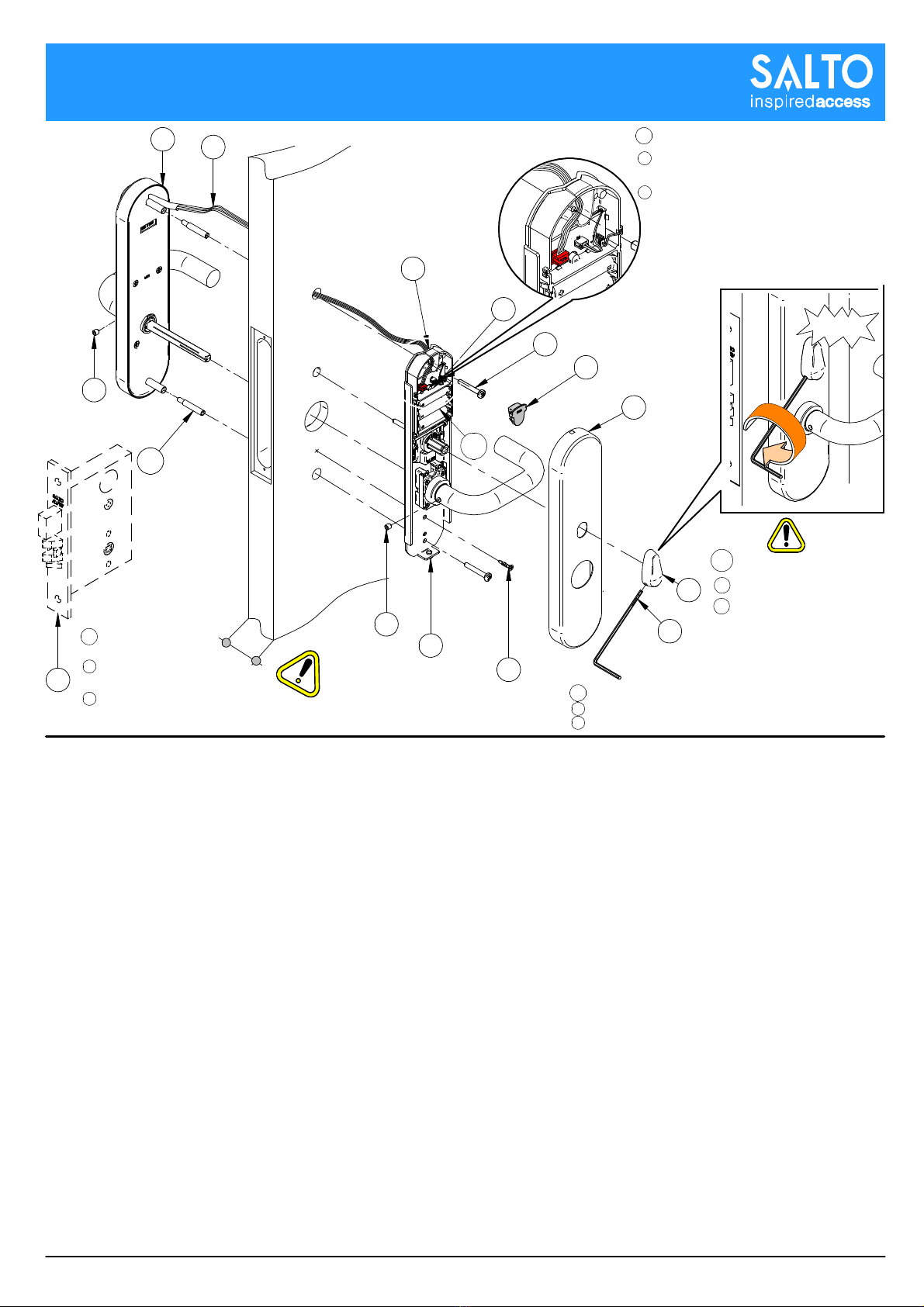

CERRADURA DORMITORIO/LLAVE

DE EMERGENCIA

Ai6

m dd ff t x h r

Ai6

m dd ff t x h r

22a

click!

DORM LOCK / KEY OVERRIDE

Eng

Mortise Lock not

included

Serrure à mortaiser

non incluse

Cerradura de

embutir no incluida

Eng

(*) Only for door thickness > 2-3/8" (60mm).

(*) Seulement pour portes de épaisseur > 2-3/8" (60mm).

(*) Solo para grosor de puerta > 2-3/8" (60mm).

Eng

TO FIX CLOCKWISE.

Eng

POUR FIXER: SENS HORAIRE.

FIJACIÓN: GIRAR EN SENTIDO

HORARIO.

VERROUILLAGE DU LOGEMENT/

REMPLACEMENT DES CLÉS

4/4
