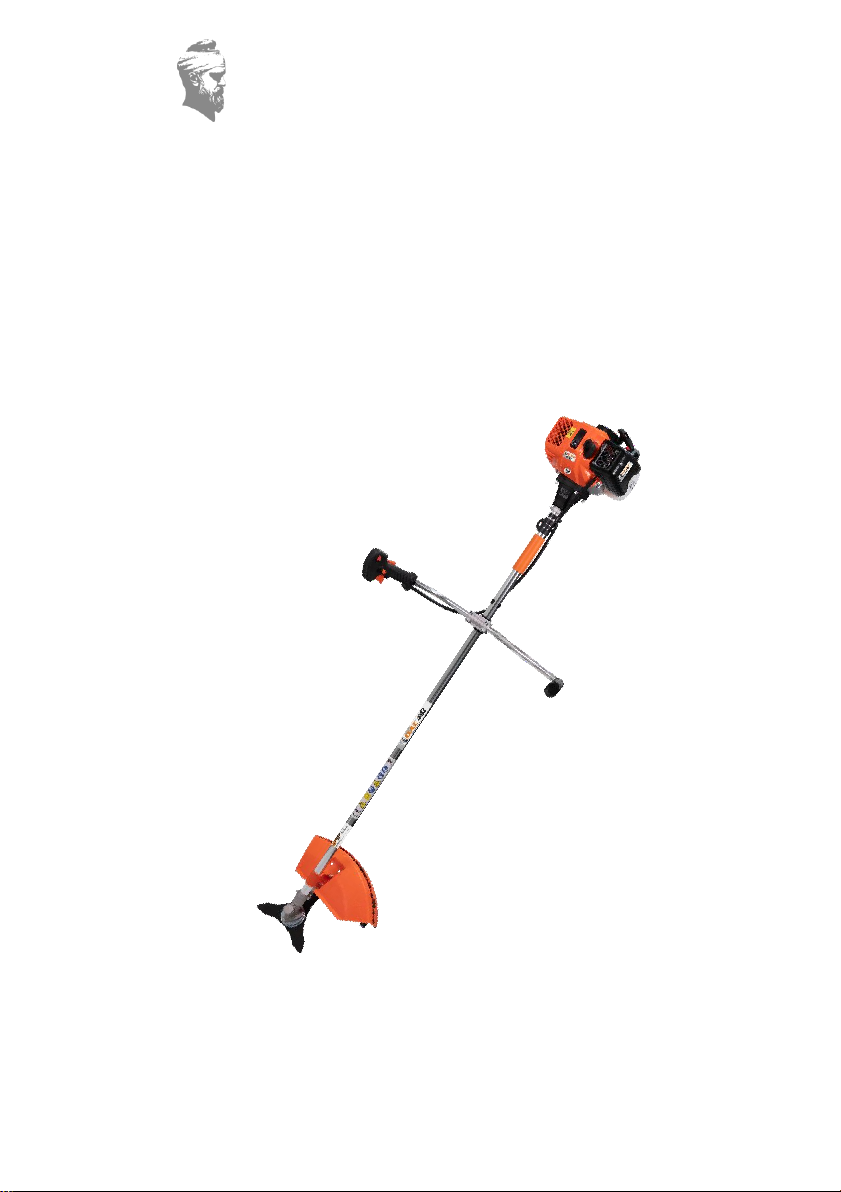

Ruris DAC 410 Manuel utilisateur
MOTOCOASĂ DE UMĂR
DAC 410
2
CUPRINS
1. Introducere .......................................................................................3
2. Instrucțiuni de siguranță ...................................................................4
2.1 Etichete pe utilaj 4
3. Prezentarea generală a motocoasei................................................5
4. Date tehnice .....................................................................................6
5. Montajul............................................................................................6
6. Alimentarea cu combustibil ............................................................10
6.1 Amestecul 10
6.2 Alimentarea 11
6.3 Siguranța manipulării combustibilului 11
7. Punerea în funcțiune ......................................................................12
7.1 Rodajul 14
8. Verificări pre-operare......................................................................14
9. Exploatarea motocoasei de umăr ..................................................15
9.1 Metode de cosit 16
9.2 Tipuri de cuțite și utilizarea lor 19
9.3 Avertizări 19
10. Întreținerea ...................................................................................20
10.1.1 Tabel de întreținere 21
11. Depozitarea utilajului....................................................................22
12. Declarații de conformitate ............................................................23
3
1. INTRODUCERE
Stimate client!
Îți mulțumim pentru decizia de a cumpăra un produs RURIS și pentru
încrederea acordată companiei noastre! RURIS este pe piață din anul
1993 și în tot acest timp a devenit un brand puternic, care și-a construit
reputația prin respectarea promisiunilor, dar și prin investițiile continue
menite să vină în ajutorul clienților cu soluții fiabile, eficiente și de
calitate.
Suntem convinși că veți aprecia produsul nostru și vă veți bucura de
performanțele sale timp îndelungat. RURIS nu oferă clienților săi doar
utilaje, ci soluții complete. Un element important în relația cu clientul
este consilierea atât înainte de vânzare, cât și post vânzare, clienții
RURIS având la dispoziție o întreagă rețea de magazine și puncte
service partenere.
Pentru a vă bucura de produsul cumpărat, vă rugăm să parcurgeți cu
atenție manualul de utilizare. Prin respectarea instrucțiunilor, o să aveți
garanția unei utilizări îndelungate.
Compania RURIS lucrează continuu pentru dezvoltarea produselor
sale și de aceea își rezervă dreptul de a modifica printre altele forma,
înfățișarea și performanțele acestora, fără a avea obligația de a
comunica acest lucru în prealabil.
Vă mulțumim încă o dată că ați ales produsele RURIS!
Informaţii şi suport clienţi:
Telefon: 0351.820.105
e-mail: [email protected]
4
2. INSTRUCȚIUNI DE SIGURANȚĂ
2.1 ETICHETE PE UTILAJ
Norme europene CE
Pericol!
Citiți manualul de utilizare!
Folosiți căști de protecție!
Nu utilizați motocoasa la o distanță mai mică de 15 m în
apropierea altor persoane!
Folosiți mănuși de protecție!
Folosiți cizme sau pantofi de protecție!
Pericol de vătămare corporală a persoanelor aflate în
apropiere de motocoasă!
5

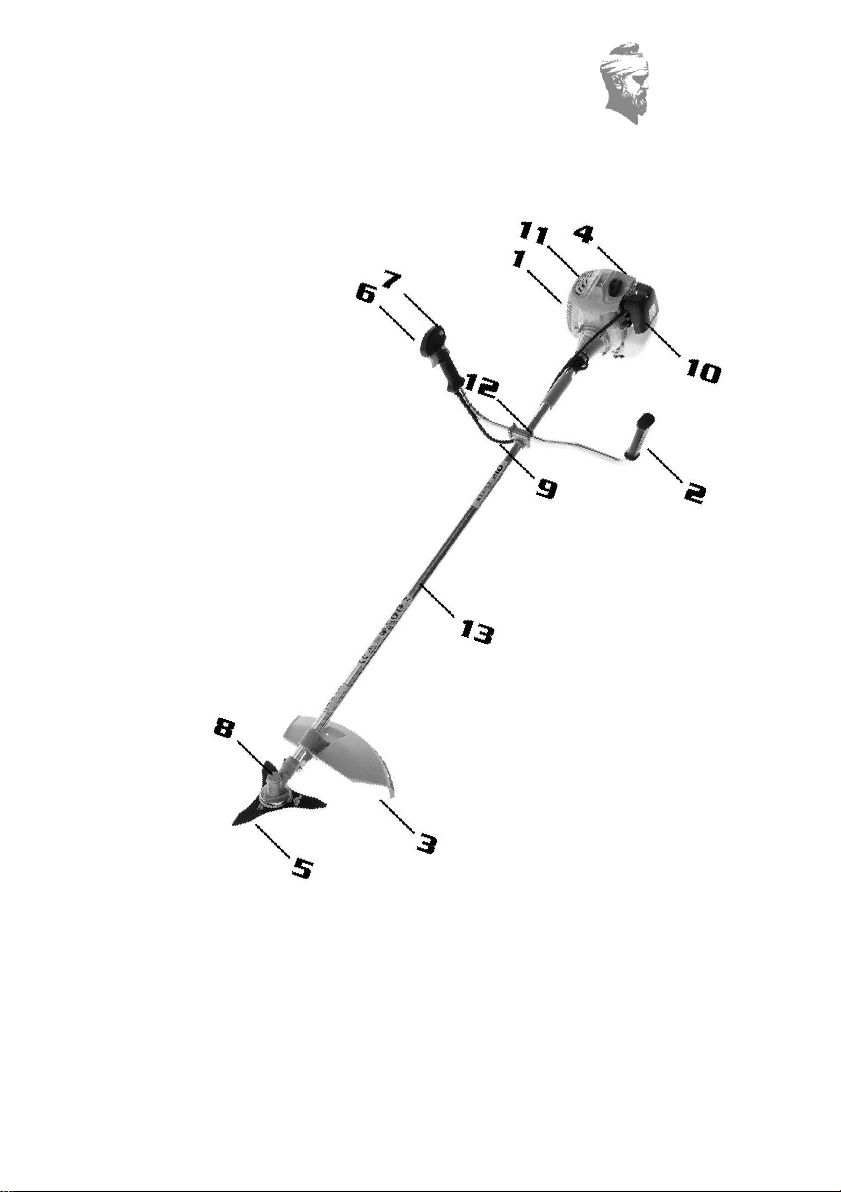

3. PREZENTAREA GENERALĂ A MOTOCOASEI
1. Unitate motor
2. Corn stânga
3. Dispozitiv de protecție
4. Demaror
5. Disc de tăiat iarba
6. Manetă de accelerație
(corn dreapta)
7. Comutator pornit/oprit
8. Cap reductor
9. Cablaj electric
10. Filtru aer
11. Tobă eșapament
12. Punct de reglaj al coarnelor
13. Tijă transmisie
6
4. DATE TEHNICE
Motor
TEZ, 2 timpi
Putere motor
3.3 CP
Capacitate cilindrica
57cc
Combustibil
Benzină fără plumb
Pornire
Manuală
Transmisie mecanică
Ambreiaj centrifugal
Accesorii
Disc cu trei tăișuri, autocut
profesional cu fir, ham profesional,
Disc cu 80 tăișuri tip VIDIA
Diametru de tăiere
250 mm
Greutate
8 kg
Consum combustibil
1,2 l/h
5. MONTAJUL
Înainte de montarea și punerea în funcțiune, trebuie să va asigurați ca motocoasa este
corect asamblată conform planului de componență și respectați instrucțiunile din
prezentul manual. Numai după aceea puteți trece la punerea în funcțiune propriu-zisă.
Cuplarea transmisiei la unitatea motor
Se cuplează transmisia la unitatea motor folosind șuruburile și șaibele din dotare.
7

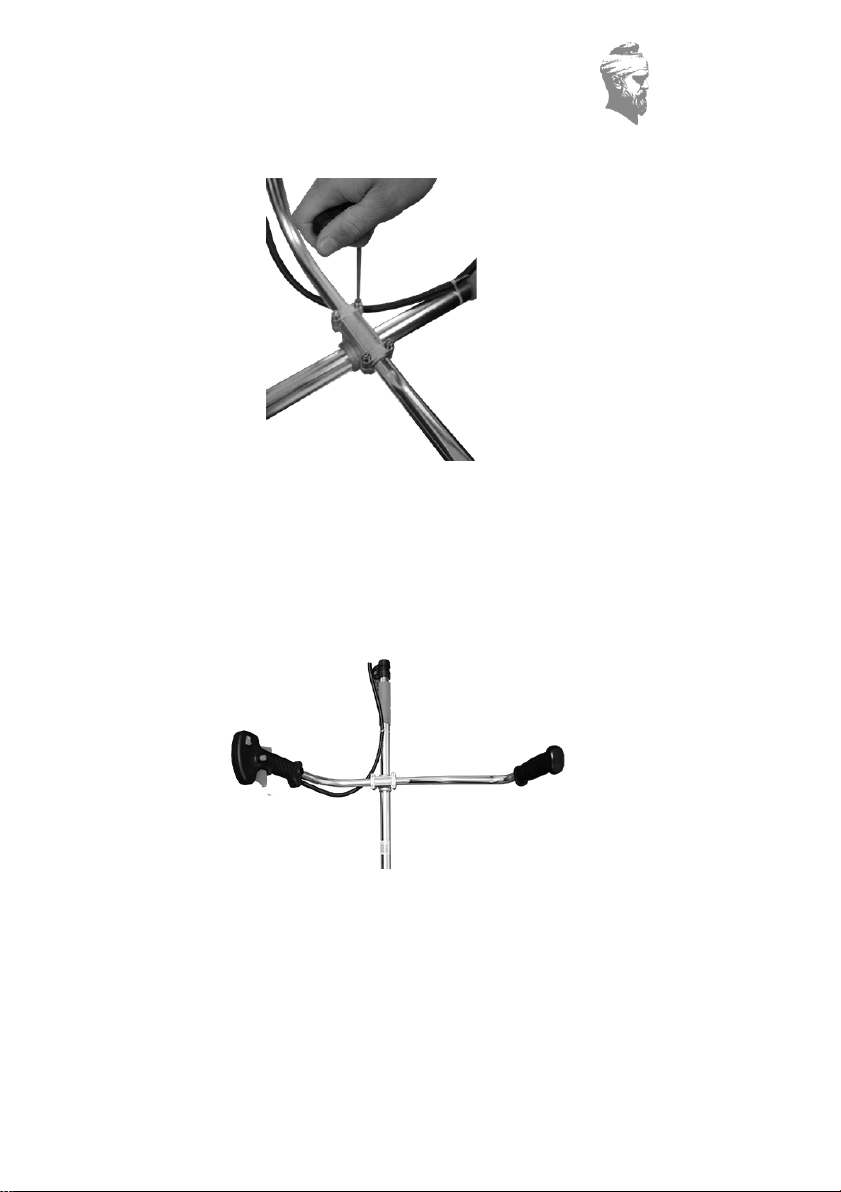

Montarea mânerelor
Fig. 5
Slăbiți șuruburile situate pe brida de prindere coarne până când aceasta este liberă din
filet, fixați coarnele conform Fig. 5
Fig. 6
Apropiați coarnele și poziționați-le față în față orientate către înainte conform Fig. 6.
8

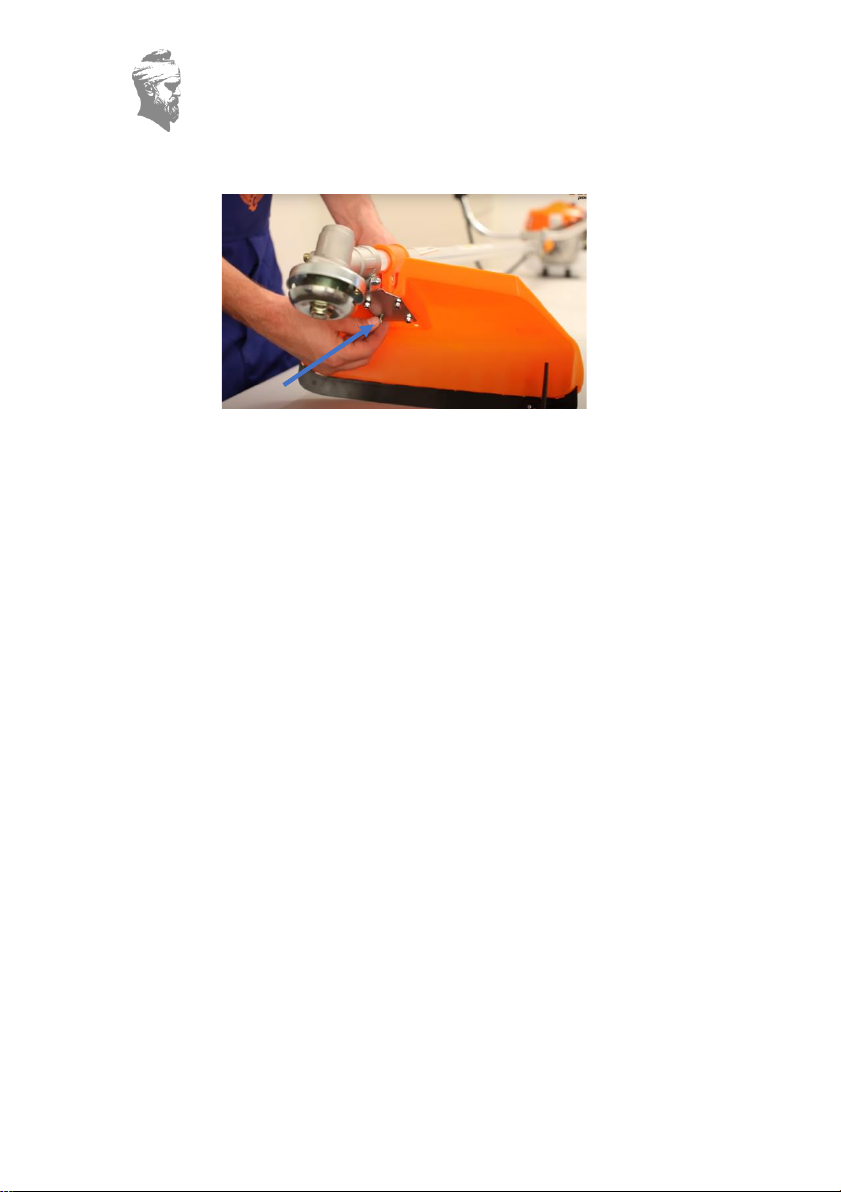

Montarea dispozitivului de protecție (apărătoarea)
Montați protecția în punctele de fixare şi strângeţi ferm cele 4 şuruburi.
Aceasta are rolul de a proteja utilizatorul de corpuri dure care pot ricoșa în timpul utilizării
cât și rol de limitator de sarcină.
Atenție! Nu utilizați motocoasa DAC fără dispozitivul de protecție (apărătoare).
Montarea-demontarea discului tăietor și a autocutului
Pentru a proceda corespunzător va trebui să aveți la îndemână următoarele scule
necesare: imbus-blocator și cheia cu mâner din dotarea motocoasei.
Ordinea montării-demontării este prezentată în Fig. 7
Folosiți imbus-blocatorul din dotarea motocoasei DAC și poziționați-l în gaura de blocaj
a capului reductor si în gaura de blocaj a distanțierului din Fig. 7 poza 5.
Folosiți cheia din dotarea motocoasei DAC, fixați piulița de siguranță și rotiți în sens invers
acelor de ceasornic pentru a strânge sau în sensul acelor de ceasornic pentru a desface.
Discul de tăiere cu 3 tăișuri (poza 4 Fig. 7) poate fi montat pe orice parte, având ascuțire
dublă.
9

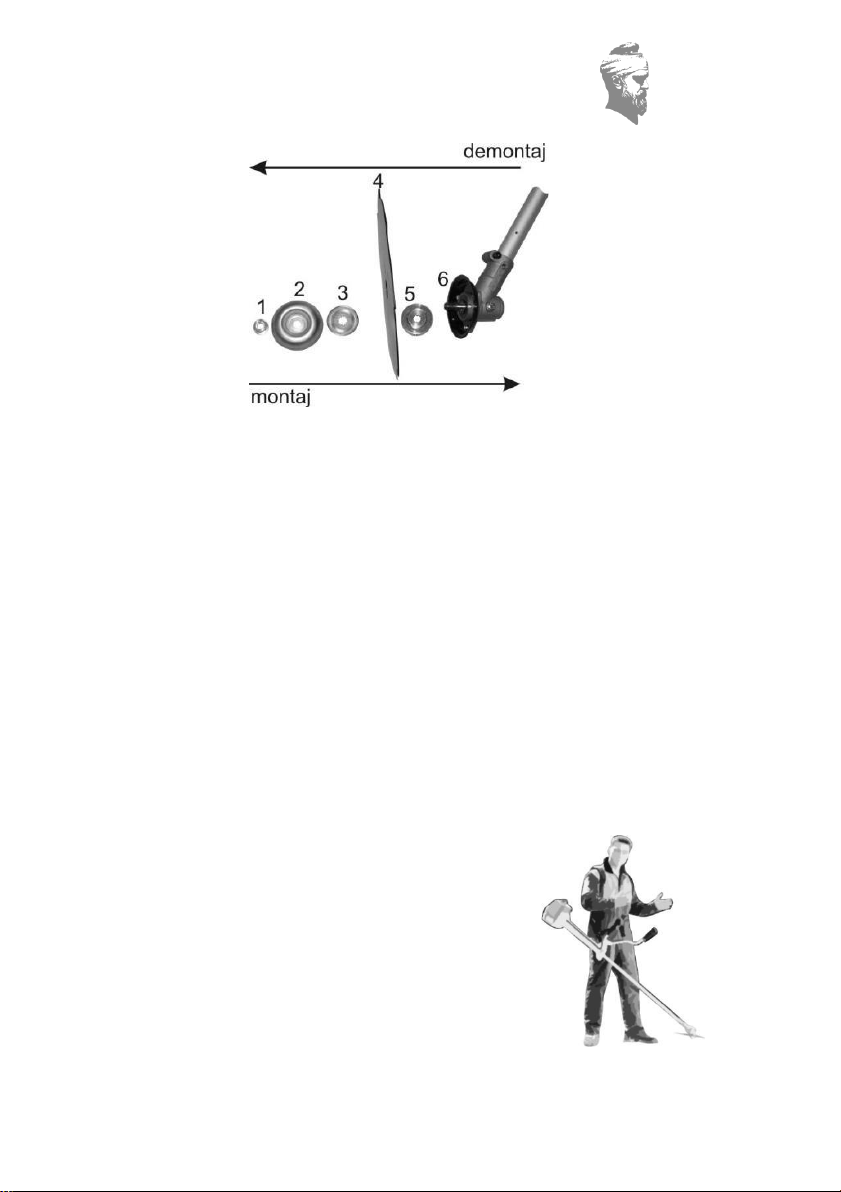

Fig. 7
Verificați ca tot ansamblul să fie corect montat și discul să fie strâns puternic fără joc axial
sau transversal.
La montarea autocutului, poza 1, 2, 3 si 4 din Fig. 7 nu se folosesc. Se folosește șaiba
blocator (poza 5, Fig. 7) ce ajută la blocarea axului capului reductor, iar autocutul se
înfiletează apoi, în sens invers acelor de ceasornic, cu mâna, ajutându-ne de blocator și
strângând puternic.
În cazul în care nu reușiți acest lucru, trebuie să vă prezentați imediat la cel mai apropiat
punct service autorizat RURIS pentru remedierea acestei probleme.
Montarea harnașamentului
Pentru a monta harnașamentul va trebui să îl poziționați pe umeri, iar după aceea să îl
asigurați.
Harnașamentul se poate fixa cu ușurință pe corpul
utilizatorului prin intermediul elementelor de reglare tip rapid,
fără ca utilizatorul să piardă timp sau să sufere disconfort în
timpul exploatării.
Prin ajustarea rapidă, utilizatorul poate începe imediat lucrul.
10
Pentru a putea poziționa corect motocoasa în harnașament, asigurați-vă că aceasta stă
în echilibru și nu atinge solul.
Pentru echilibrarea motocoasei în raport cu harnașamentul și înălțimea utilizatorului, va
trebui să efectuați următoarele manevre:
- asigurați-vă că siguranţa harnaşamentului este situată sub șoldul utilizatorului.
- poziționați motocoasa în siguranța harnașamentului și lăsați-o liberă.
- în cazul în care motocoasa nu stă în echilibru și atinge cu discul tăietor suprafața
solului sau motocoasa are tendința de a sta înclinată spre motor, va trebui să
repoziționați sistemul de fixare situat pe tija transmisiei către motor sau discul
tăietor până în momentul în care găsiți punctul de echilibru al motocoasei.
În acest caz exploatarea va fi făcută cu ușurință fără a susține motocoasa pe mâini.
6. ALIMENTAREA CU COMBUSTIBIL
6.1 AMESTECUL
ATENȚIE !
1. Benzina este inflamabilă. Evitaţi focul deschis în apropierea combustibilului.
Opriţi motorul şi lăsaţi-l să se răcească înainte de a realimenta.
2. Motoarele RURIS sunt lubrifiate cu ulei special făcut pentru motoare pe
benzină în 2 timpi răcite cu aer. În cazul în care nu folosiţi un ulei clasa API TC sau
o clasa superioara acesteia, în perioada de garanţie, riscaţi pierderea garanţiei.
Raportul recomandat de amestec: 1l benzină + 25 ml ulei 2 timpi. Emisiile de gaze
sunt controlate de parametrii şi componentele fundamentale ale motorului (ex.:
carburaţie, coordonarea aprinderii, toba eşapament)
3. Aceste motoare sunt certificate să funcţioneze cu benzină fără plumb.
4. Asiguraţi-vă că folosiţi benzină cu cifra octanică minimă de 95.
5. Benzina fără plumb este recomandată pentru a reduce poluarea aerului în
vederea protecției mediului.
6. Benzina sau uleiurile de calitate slabă pot avaria inelele de etanşare, furtunele
de aspirat benzina, pistonul, segmenții, cilindrul sau rezervorul de carburant al
motorului.
Rata recomandată de amestec
Schemă de amestec
Litri benzină 1 2 3 4 5
Ml ulei pentru motoare în 2 timpi 25 50 75 100 125
▪măsuraţi exact cantitatea de benzină iar pentru ulei vă recomandăm să folosiți
o seringă gradată.
▪omogenizarea se face prin agitarea amestecului într-un recipient de carburant
fără impurităti.
▪puneţi benzina într-un recipient de carburant curat.
