237-072
Einleitung
Dieses 3,5" Standard-Diskettenlaufwerk für IBM-kompatible PCs kann
Disketten mit hoher (HD: 2,08MB unformatiert, 1,44MB formatiert) und
doppelter (DD: 1,0MB unformatiert, 720kB formatiert) Dichte lesen und
beschreiben.
Wichtige Hinweise
1. Schalten Sie vor dem Einbau des Diskettenlaufwerks den Computer
ab, und trennen Sie das Netzkabel vom Computer, um Verletzungen
durch elektrische Schläge zu vermeiden. Bevor Sie die Abdeckung
des Computers öffnen, sollten Sie außerdem alle Peripheriegeräte
wie Bildschirm und Drucker ausschalten und deren Anschlüsse vom
Computer trennen.
2. Damit keine Bauteile des Computers oder des Diskettenlaufwerks
durch statische Elektrizität beschädigt werden können, müssen Sie
möglicherweise am Körper vorhandene elektrische Ladungen
ableiten, indem Sie kurz ein Metallteil des PC-Gehäuses berühren,
bevor Sie das Netzkabel abziehen und die Computerabdeckung
abnehmen.
Einbauanleitung
Nehmen Sie dieAbdeckung des Computers so ab, wie es im Handbuch
des Computers beschrieben ist.
1. Ersetzen eines vorhandenen Diskettenlaufwerks
a) Ziehen Sie auf der Rückseite des alten Diskettenlaufwerks zuerst
den 34-poligen Signalstecker (Flachbandkabel) und den 4-poligen
Stromstecker ab.
b) Lösen Sie anschließend die Halteschrauben an den Seiten, und
ziehen Sie das Diskettenlaufwerk dann aus dem Laufwerksschacht.
c) Falls das alte Diskettenlaufwerk mit Montagehaltern, Gleitschienen
oder anderen besonderen Befestigungsmitteln für den Computer
montiert war, entfernen Sie diese Teile vom alten Diskettenlaufwerk
und befestigen sie dann an dem neuen.
d) Setzen Sie das neue Diskettenlaufwerk in den Laufwerksschacht
ein, und befestigen Sie es mit den Halteschrauben.
e) Schließen Sie den 34-poligen Signalstecker und den 4-poligen
Stromstecker auf der Rückseite des neuen Diskettenlaufwerks an.
Falls der Signalstecker eine Polarisierungsnase hat, die auf einer
Seite des Steckers hervorsteht, läßt sich dieser Stecker nur auf
eine Weise stecken, so daß kein falscher Anschluß möglich ist. Ist
dagegen keine Polarisierungsnase vorhanden, müssen Sie

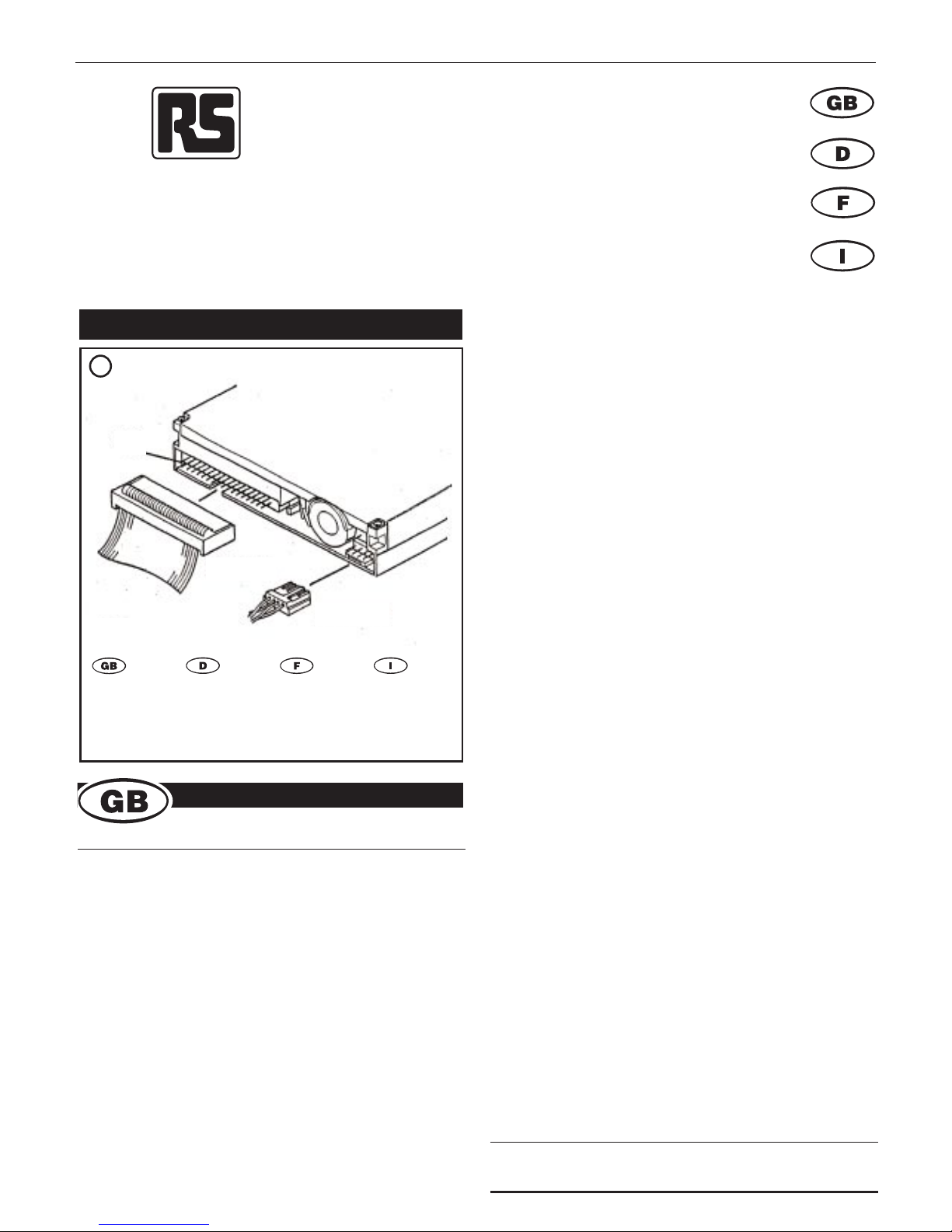

unbedingt darauf achten, daß Stift 1 des Signalsteckers genau auf
Stift 1 des Diskettenlaufwerksteckers gesteckt wird (siehe
Abbildung 1). Üblicherweise ist eine Seite des Flachbandkabel mit
einem roten Streifen versehen, der die Seite mit dem Stift 1
kennzeichnet.
Hinweis: Denken Sie daran, daß der Stecker des alten
Diskettenlaufwerks eine andere Ausrichtung haben kann als
der des neuen, so daß das Flachbandkabel zum korrekten
Anschluß gegebenenfalls verdreht werden muß.
2. Einbauen als zweites Diskettenlaufwerk
a) Falls im Computer noch ein freier 3,5"-Laufwerksschacht
vorhanden ist, setzen Sie das Diskettenlaufwerk in diesen
Laufwerksschacht ein und befestigen es mit den Halteschrauben.
Hinweis: Bei einigen Computern sind spezielle Montagehalter oder
andere besondere Befestigungsmittel erforderlich, um
dieses Diskettenlaufwerk korrekt zu montieren. Weitere
Einzelheiten hierzu finden Sie im Handbuch des
Computers.
b) Falls im Computer nur ein freier 5,25"-Laufwerksschacht
vorhanden ist, benötigen Sie den 5,25"-Montagesatz (RS Best.-Nr.
325-9817). Montieren Sie das neue Diskettenlaufwerk in diesem
Fall erst im 5,25"-Montagesatz, und setzen Sie diesen dann
komplett in den freien Laufwerksschacht ein.
Gewöhnlich hat das 34-polige Signalkabel für das Diskettenlaufwerk
bereits einen zweiten Anschlußstecker. Ist dies nicht der Fall, ist ein
passendes Kabel lieferbar (RS Best.-Nr. 243-0431).
Verbinden Sie diesen zweiten Anschlußstecker mit dem Signalstecker
des neuen Diskettenlaufwerks, und achten Sie dabei unbedingt auf den
korrekten Anschluß von Stift 1 (siehe oben unter "e").
Schließen Sie ein freies Stromkabel an den Stromstecker des
Diskettenlaufwerks an.
Hinweis: Falls im Computer nur ein Stromstecker für ein 3,5"-
Diskettenlaufwerk vorhanden ist, benötigen Sie
möglicherweise ein Adapterkabel, um ein freies
Stromkabel an das zweite Diskettenlaufwerk
anzuschließen. Ein geeignetes Adapterkabel von 5,25"-
auf 3,5"-Stromkabel ist lieferbar (RS Best.-Nr. 294-9430).
Schließen und befestigen Sie die Abdeckung des Computers, und
achten Sie darauf, daß keine Kabel eingeklemmt werden. Schließen
Sie die Peripheriegeräte und das Netzkabel wieder an den Computer
an. Falls Sie das Diskettenlaufwerk als zweites Diskettenlaufwerk
installiert haben, müssen Sie die BIOS-Einstellungen des Computers
entsprechend ändern. Sie können die BIOS-Einstellungen des
Computers beim Start aufrufen, indem Sie bei Aufforderung die Taste
"ENTF" drücken (schlagen Sie gegebenenfalls im Handbuch des
Computers nach, falls eine andere Taste gedrückt werden muß). Legen
Sie im BIOS dann Laufwerk "B:" als 3,5"-Diskettenlaufwerk mit 1,44MB
fest, und speichern Sie anschließend die geänderten Einstellungen.
Starten Sie den Computer neu, und überprüfen Sie die Funktionsweise
des neuen Diskettenlaufwerks, indem Sie Dateien von einigen
Disketten lesen und auf diese schreiben.
