Royal RBC 41 Manuel utilisateur
Bedienungsanleitung
Benzin-Motorsense
Operating Instructions
Petrol Power Scythe
Mode dʼemploi de la
débroussailleuse à moteur à essence
Betjeningsvejledning
Benzindrevet motorle
Bruksanvisning
Bensindriven grästrimmer/röjsåg
Bf Upute za uporabu
Kosa s benzinskim motorom
4Uputstva za upotrebu
Kosa s benzinskim motorom
jNávod k použití
Benzínová motorová kosa
WNávod na obsluhu
motorovej kosy
Art.-Nr.: 34.017.43 I.-Nr.: 01018 RBC 41
Anleitung_RBC_41_SPK1:_ 22.12.2008 14:00 Uhr Seite 1
2
Vor Inbetriebnahme Bedienungsanleitung und
Sicherheitshinweise lesen und beachten
Read and follow the operating instructions and safety information
before using for the first time.
Avant la mise en service, lisez le mode dʼemploi et les consignes
de sécurité et respectez-les.
Prima della messa in esercizio leggete e osservate le istruzioni
per lʼuso e le avvertenze di sicurezza.
Betjeningsvejledningen og sikkerhedsanvisningerne skal læses,
inden maskinen tages i brug. Alle anvisninger skal følges.
Läs igenom och beakta bruksanvisningen och säkerhetsanvisningarna
före användning.
Bf Prije puštanja u rad pročitajte i pridržavajte se ovih uputa za uporabu
i sigurnosnih napomena.
4Prije puštanja u pogon pročitajte i uvažite uputstva za upotrebu i
napomene bezbednosti.
jPřed uvedením do provozu si přečíst návod k obsluze a bezpečnostní
předpisy a oboje dodržovat.
WPred uvedením do prevádzky si prečítajte a dodržiavajte návod na
obsluhu a bezpečnostné pokyny.
Anleitung_RBC_41_SPK1:_ 22.12.2008 14:00 Uhr Seite 2
3
A
B
5
12
11
17
2
4
18
3
96
15
14
2
16
10
13
7
8
3
1
1
C
23
22
21
20
19
24
Anleitung_RBC_41_SPK1:_ 22.12.2008 14:00 Uhr Seite 3
4
D1 D3D2
E1 E3E2
F1 F3F2
F4 F5
26 26 27 4
F6
A
B
Anleitung_RBC_41_SPK1:_ 22.12.2008 14:01 Uhr Seite 4
5
F7 F9F8
G1 G3G2
G4 G6G5
H I2I1
Anleitung_RBC_41_SPK1:_ 22.12.2008 14:01 Uhr Seite 5
6
I3 I5I4
J1 J3J2
K1 L1K2
L2 L4L3
21

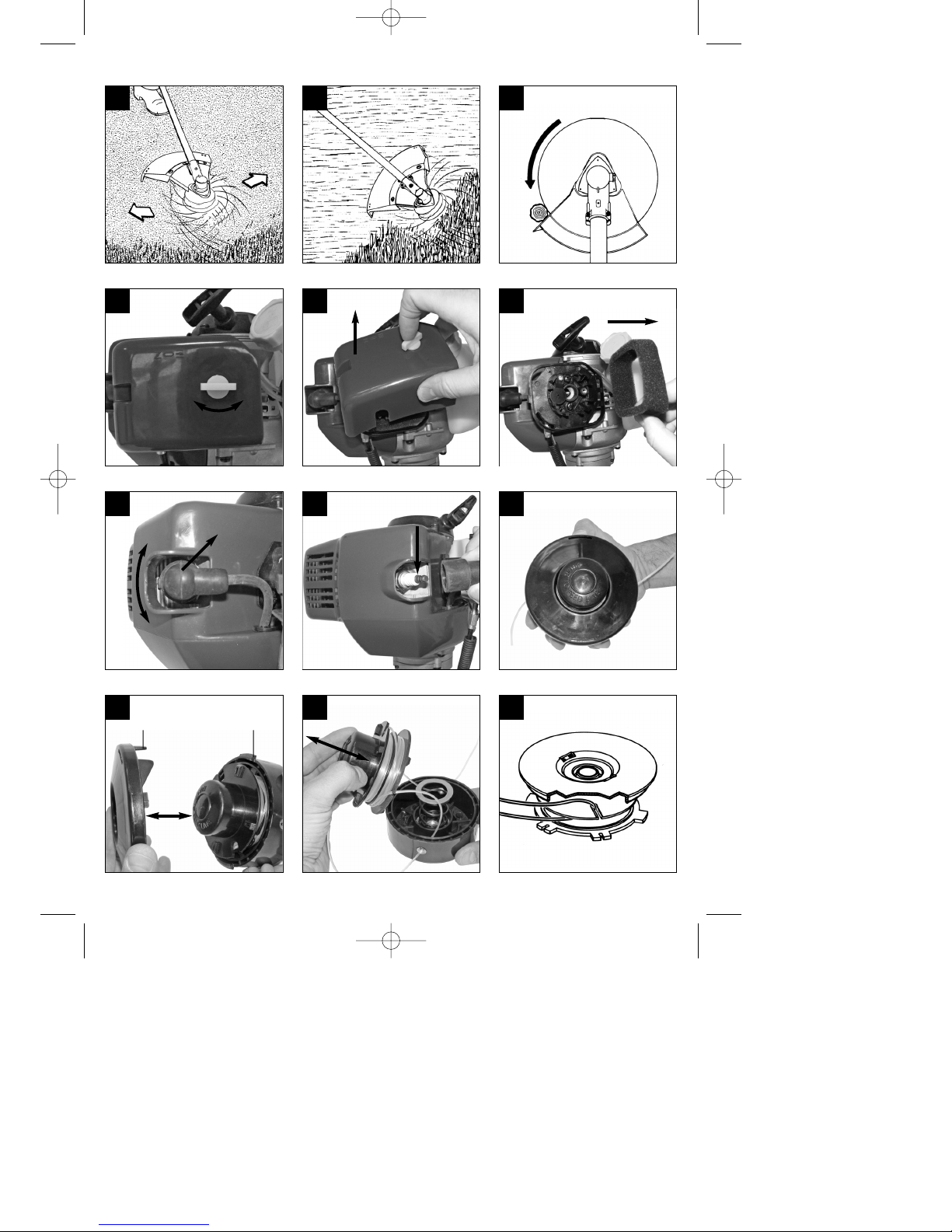

Anleitung_RBC_41_SPK1:_ 22.12.2008 14:01 Uhr Seite 6
7
L5 M1L6
M2 M4M3
4
3
5
1 2

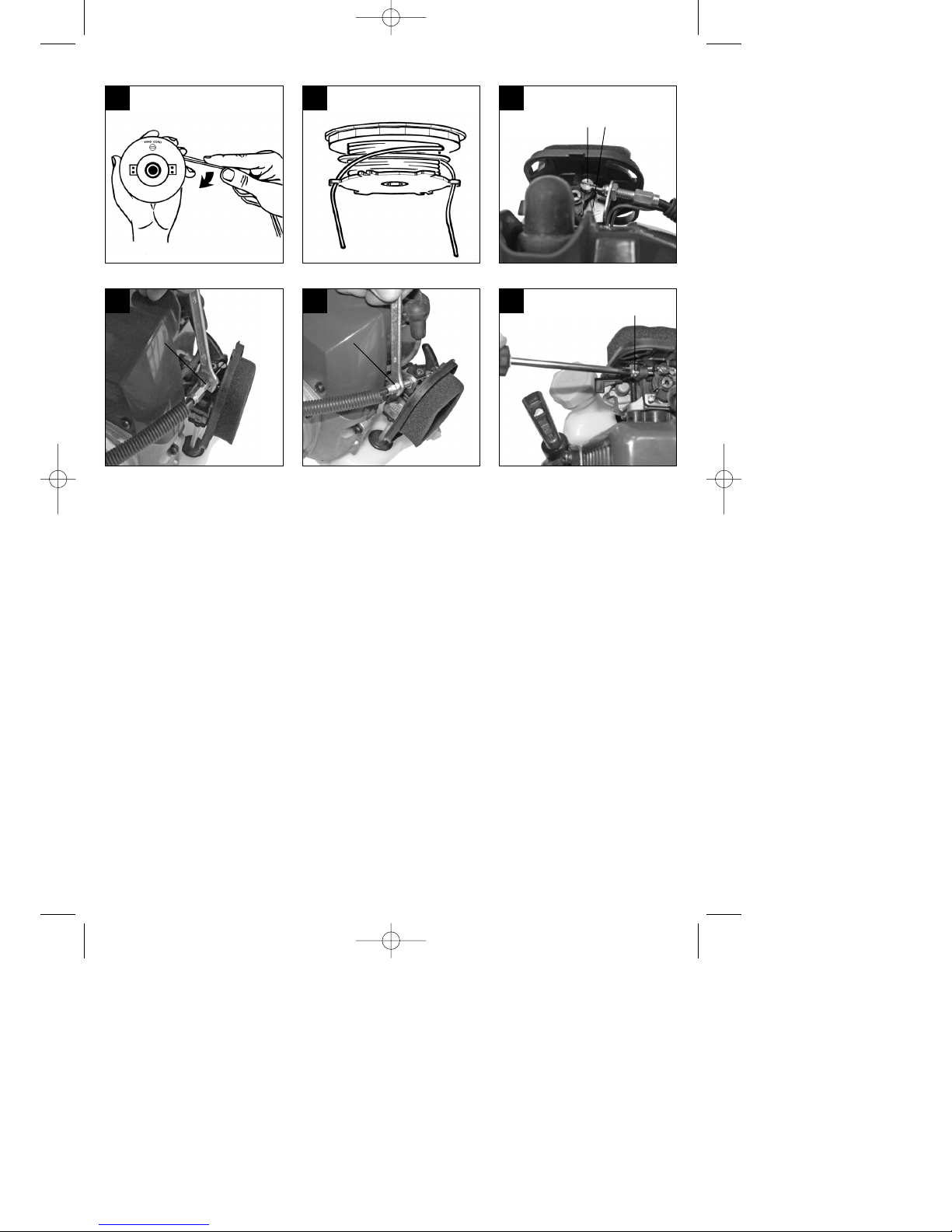

Anleitung_RBC_41_SPK1:_ 22.12.2008 14:01 Uhr Seite 7
8
D
Inhaltsverzeichnis
1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Montage
6. Vor Inbetriebnahme
7. Bedienung
8. Reinigung, Wartung und Ersatzteilbestellung
9. Entsorgung und Wiederverwertung
10. Fehlerbehebung
Anleitung_RBC_41_SPK1:_ 22.12.2008 14:01 Uhr Seite 8
9
D
Achtung!
Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen Sie
diese Bedienungsanleitung / Sicherheitshinweise
deshalb sorgfältig durch. Bewahren Sie diese gut auf,
damit Ihnen die Informationen jederzeit zur
Verfügung stehen. Falls Sie das Gerät an andere
Personen übergeben sollten, händigen Sie diese
Bedienungsanleitung / Sicherheitshinweise bitte mit
aus. Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden Sie
im beiliegenden Heftchen!
WARNUNG
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Sicherheitsvorrichtungen
Beim Arbeiten mit dem Gerät muss die
entsprechende Kunststoffschutzhaube für Messer-
oder Fadenbetrieb montiert sein, um das
Wegschleudern von Gegenständen zu verhindern.
Das integrierte Messer in der Schnittfaden-
Schutzhaube schneidet den Faden automatisch auf
die optimale Länge ab.
2. Gerätebeschreibung und
Lieferumfang (Abb. A-C)
1. Fadenspule mit Schnittfaden
2. Schutzhaube für Schnittmesser
3. Schutzhaube für Schnittfaden
4. Schnittmesser
5. Führungshandgriff
6. Schalter Motor „Ein/Aus“
7. Gashebelsperre
8. Gashebel
9. “Arretierung” Gashebel
10. Choke-Hebel
11. Startseilzug
12. Zündkerzenstecker
13. Abdeckung Luftfiltergehäuse
14. Benzintank
15. Gehäuse für Motorkühlung
16. Kraftstoffpumpe „Primer“
17. Führungsholm mit Antriebswelle
18. Tragegurt
19. Öl/Benzin Mischflasche
20. Zündkerzenschlüssel
21. Gabelschlüssel SW 8/SW 10
22. Innensechskantschlüssel Gr. 4
23. Innensechskantschlüssel Gr. 6
24. 2 Kabelbinder
3. Bestimmungsgemäße Verwendung
Das Gerät ist zum Schneiden von Rasen und
Grasflächen geeignet. Die Einhaltung der vom
Hersteller beigefügten Gebrauchsanweisung ist
Vorraussetzung für den ordnungsgemäßen
Gebrauch des Gerätes. Jede andere Verwendung,
die in dieser Anleitung nicht ausdrücklich zugelassen
wird, kann zu Schäden am Gerät führen und eine
ernsthafte Gefahr für den Benutzer darstellen.
Beachten Sie unbedingt die Einschränkungen in den
Sicherheitshinweisen.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
Achtung! Wegen körperlicher Gefährdung des
Benutzers darf die Benzinmotorsense nicht zu
folgenden Arbeiten eingesetzt werden: zum Reinigen
von Gehwegen und als Häcksler zum Zerkleinern
von Baum- und Heckenabschnitten. Ferner darf die
Benzinmotorsense nicht zum Einebnen von
Bodenerhebungen, wie z.B. Maulwurfshügel
verwendet werden. Aus Sicherheitsgründen darf die
Benzinmotorsense nicht als Antriebsaggregat für
andere Arbeitswerkzeuge und Werkzeugsätze
jeglicher Art verwendet werden.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
Anleitung_RBC_41_SPK1:_ 22.12.2008 14:01 Uhr Seite 9
10
D
4. Technische Daten
Motortyp 2-Takt-Motor, luftgekühlt, Chromzylinder
Motorleistung (max.) 1,4 kW/ 1,9 PS
Hubraum 40,6 ccm
Leerlaufdrehzahl Motor 2800+/-200 min-1
Max. Drehzahl Motor
Sense: 9000 min-1
Trimmer: 8400 min-1
Max. Drehzahl Doppelfaden
Sense: 6750 min-1
Trimmer: 6300 min-1
Zündung Elektronisch
Antrieb Zentrifugalkupplung
Gewicht (leerer Tank) 7,0 kg
Länge Führungsholm 150 cm
Schnittkreis-Faden Ø 41 cm
Schnittkreis-Messer Ø 23 cm
Fadenlänge 8,0 m
Faden-Ø 2,0 mm
Tankinhalt 0,8 l
Zündkerze NGK BPMR7A / Champion RCJ6Y/
LDL7T / L8RTF
Kraftstoffverbrauch (In Übereinstimung mit ISO 8893)
bei max. Motorleistung 0,8 kg/h
Spezifischer Kraftstoffverbrauch (In Übereinstimung
mit ISO 8893) bei max. Motorleistung 457 g/kWh
Vibration ahv
Leerlauf (max.) 6,8 m/s2
Betrieb (max.) 7,2 m/s2
Schalldruckpegel LpA
Leerlauf (max.) 84 dB (A)
Betrieb (max.) 104 dB (A)
Schallleistungspegel LpA
Leerlauf (max.) 102 dB (A)
Betrieb (max.) 114 dB (A)
5. Montage
5.1 Montage des Führungshandgriffes
Montieren Sie den Führungshandgriff wie in den
Abbildungen D1 – D3 dargestellt. Ziehen Sie die
Schrauben erst dann ganz fest, wenn Sie die
optimale Arbeitsposition mit dem Tragegurt
eingestellt haben. Der Führungshandgriff sollte wie in
Abbildung A dargestellt ausgerichtet werden.
5.2 Montage/Ersetzen des Schnittmessers
(Abb. E1 - E3)
Im Auslieferungszustand ist das Schnittmesser fertig
auf dem Gerät montiert. Darum wird zuerst die
Demontage erläutert:
Bohrung der Mitnehmerscheibe (Abb. E1/ Pos.
26) und darunter liegende Kerbe überein bringen
und Mitnehmerscheibe mit
Innensechskantschlüssel Gr. 6 arretieren (Abb.
E1/ E2)
Befestigungsmutter des Schnittmessers mit
beiliegendem Zündkerzenschlüssel entfernen.
(Abb. E2). Achtung: Linksgewinde!
Druckplattenabdeckung (Abb. E3/Pos. 26) und
Druckplatte (Abb. E3/Pos. 27) entfernen.
Das Schnittmesser (Abb. E3/ Pos. 4) kann nun
entnommen werden.
Die Montage erfolgt in umgekehrter Reihenfolge.
Beachten Sie dass bei der Druckplatte (Abb.
E3/Pos. 26) die Seite mit der Vertiefung Richtung
Schnittmesser zeigen muss.
5.3 Montage der Schnittfadenschutzhaube
Achtung: Beim Arbeiten mit dem Schnittfaden muss
die Schnittfaden-Schutzhaube montiert sein.
Die Montage der Schnittfaden-Schutzhaube erfolgt
wie in den Abbildungen F1 – F3 dargestellt.
An der Unterseite der Schutzhaube befindet sich ein
Messer (Abb. F6/ Pos. A) für die automatische
Fadenlängenregulierung. Dieses ist mit einem Schutz
(Abb. F6/ Pos.B) abgedeckt.
Entfernen Sie diesen Schutz vor Arbeitsbeginn und
bringen Sie diesen nach dem Arbeiten wieder an.
5.4 Montage/ Ersetzen der Fadenspule
Bohrung der Mitnehmerscheibe und darunter
liegende Kerbe überein bringen und
Mitnehmerscheibe mit Innensechskantschlüssel Gr.6
arretieren (Abb. F4). Fadenspule auf den
Führungsdorn schrauben(Abb. F5).
Achtung: Linksgewinde!
Die Demontage erfolgt in umgekehrter Reihenfolge.
