Roland RG-7 Instructions de montage

スタンドの組み立てかた〜 RG-7

■ 部品の確認

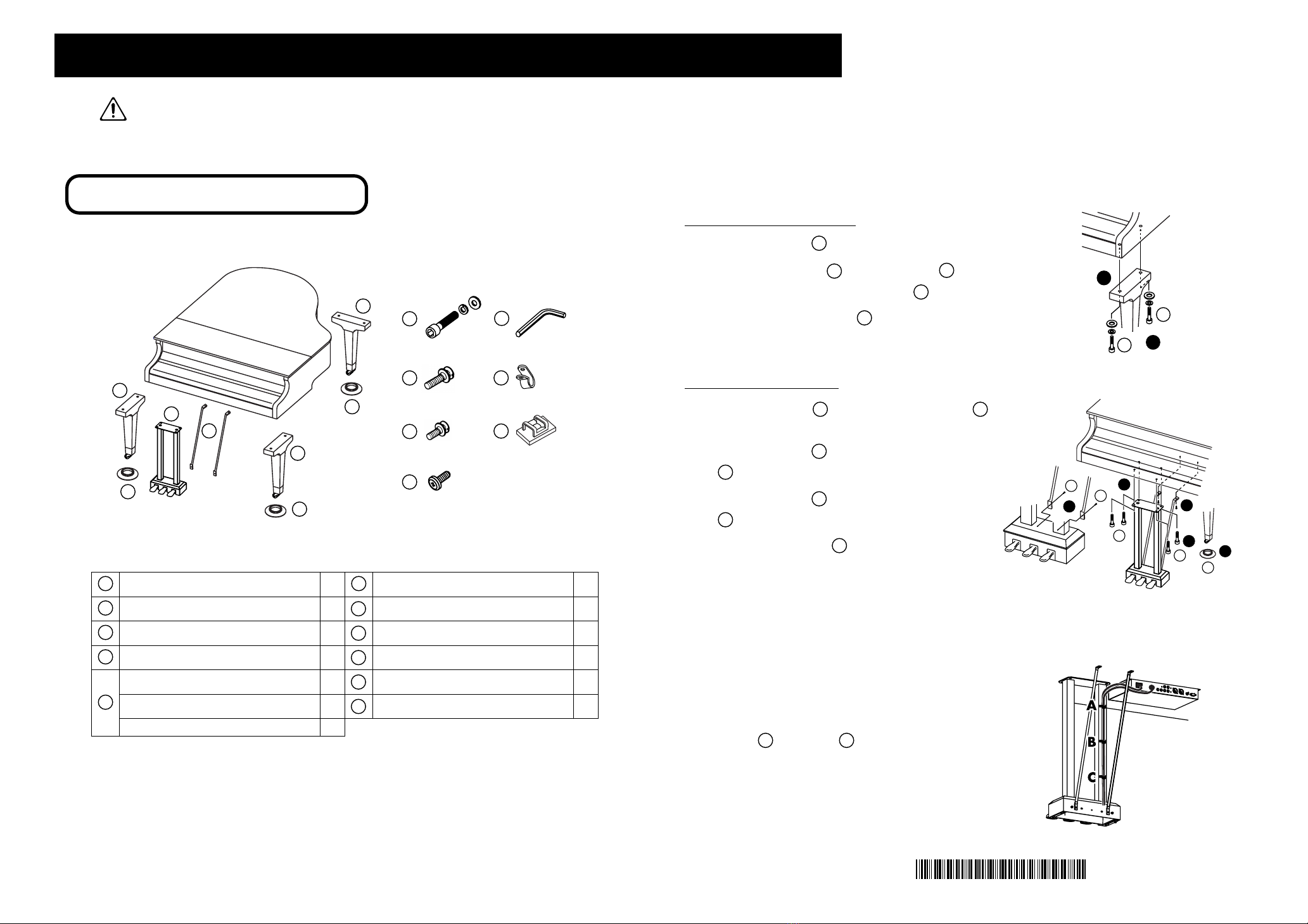

fig.00-01（ピアノの部品の絵）

組み立てる前に、以下の部品がすべてそろっているか確認します。

■ 組み立て方法

○ピアノの脚を取り付ける

1. 脚

をピアノ本体の下の位置に持っていきます。

2. 六角レンチ

を使って、ボルト

で脚

を

ピアノ本体に固定します（2 カ所）。

3. 同じように残り 2 つの脚

もピアノ本体に固定し

ます。

○ペダルを取り付ける

4. ネジ

でペダル

をピアノ本体に固定します

（4 カ所）。

5. ネジでペダルとペダル支え棒

を固定しま

す（2 カ所）。

6. ネジ

でペダル支え棒

をピアノ本体に固定

します（2 カ所）。

7. インシュレーター

をスタンドのキャスターの

下に敷きます。

ペダル・コードと電源コードを接続する

ペダル・コードと電源コードの接続は、お客さまが行うこともできます。

1. 電源コードを AC インレットに差し込みます。

2. ペダル・コードをペダル端子に差し込みます。

3. 図のように電源コードとペダル・コードをまとめて

A、B、C の位置で、コードクランプ

とネジ

を使って固定します。

コードクランプは、必要に応じてお使いください。

4. 電源コードをコンセントに差し込みます。

脚（スタンド） 3 ネジ (M8 x 30) 4

ペダル 1 ネジ (M4 x 16) 5

ペダル支え棒 2 ネジ (4 x 10) 3

インシュレーター 3 六角レンチ（大） 1

ソケット・スクリュー（W 1/2） 6 コードクランプ（小） 4

スプリングワッシャー 6 コードクランプ（大） 4

平ワッシャー 6

A b

b B

40568789 3PD

ピアノ設置業者様用組み立て説明書

このチラシはピアノ設置業者専用です。お客様はピアノの分解、組み立ておよび移動は行わないでください。

お客様ご自身の分解 / 組み立ておよび移動により発生した事故、故障に関して、ローランドは一切の責任を負いかねますので予めご了承ください。

*40568789- 03*

How to Assemble the RG-7

■Check the Parts

fig.00-01¬

Before you begin assembling the stand, check that all the following parts were supplied.

■Assemble Procedure

Attach the legs to the piano

1. Position the legs in place beneath the piano.

2. Use the hex wrench to fasten the leg to the

piano (at two points) with the bolts .

3. Fasten the two other legs to the piano in the

same fashion.

Attach the lyre assembly

4. Using the screws , fasten the lyre assembly

to the piano (at four points).

5. Using the screws , fasten the lyre support sticks

to the lyre box (at two points).

6. Using the screws , fasten the lyre support sticks

to the piano (at two points).

7. Place the caster cups beneath the casters of the

legs.

Connecting the Pedal Cord and the Power Cord

The customer can also connect the pedal cord and the power cord.

1. Connect the supplied power cord to the AC inlet.

2. Connect the pedal cord to the Pedal connector.

3. Cramp the power cord and pedal cord with Cord

Cramp and screw at A, B and C (see the

picture).

4. Plug the power cord into an AC outlet.

Legs 3 Screws (M8 x 30) 4

Lyre assembly 1 Screws (M4 x 16) 5

Lyre support sticks 2 Screw (4 x 10) 3

Caster Cups 3 Hex wrench (Large) 1

Hex socket head cap bolts (W 1/2) 6 Cord Cramp (Small) 4

Spring washers 6 Cord Cramp (Large) 4

Plain washers 6

A b

b B

f d

40568789 3PD

Leaflet For a Dealer or a Qualified Professional Installer

This leaflet is for a dealer or a qualified professional installer. The customer should not attempt to assemble the instrument.

Roland cannot warrant the safety of the assemble operation, if this operation is carried out by the customer.

The assemble operation may cause serious personal injury and serious damage to the properties.

*40568789- 03*
