Rohl Miscelo Manuel utilisateur

INSTRUCTION MANUAL

MANUEL D’INSTRUCTIONS

MANUAL DE INSTRUCCIONES

ONTARIO

houseofrohl.ca/support

1-800-287-5354

For warranty or additional information, contact:

Pour la garantie ou des informations supplémentaires, contactez:

Para garantía o información adicional, comuníquese con:

U.S.A.

houseofrohl.com/support

1-800-777-9762

QUEBEC / MARITIMES / WESTERN CANADA

QUÉBEC / MARITIMES / OUEST CANADIEN

QUEBEC / MARITIMOS / CANADA OCCIDENTAL

houseofrohl.ca/support

1-866-473-8442

Not included/No incluido/Non inclus

!15s

ON OFF

Miscelo™ Pressure Balance Shower Trim with

diverter without volume control

Garniture de douche à pression équilibrée avec

déviateur sans contrôle de volume Miscelo™

Balance de presión Ajuste de ducha con desviador

sin control de volumen MISCELO™

Rev. 06/22

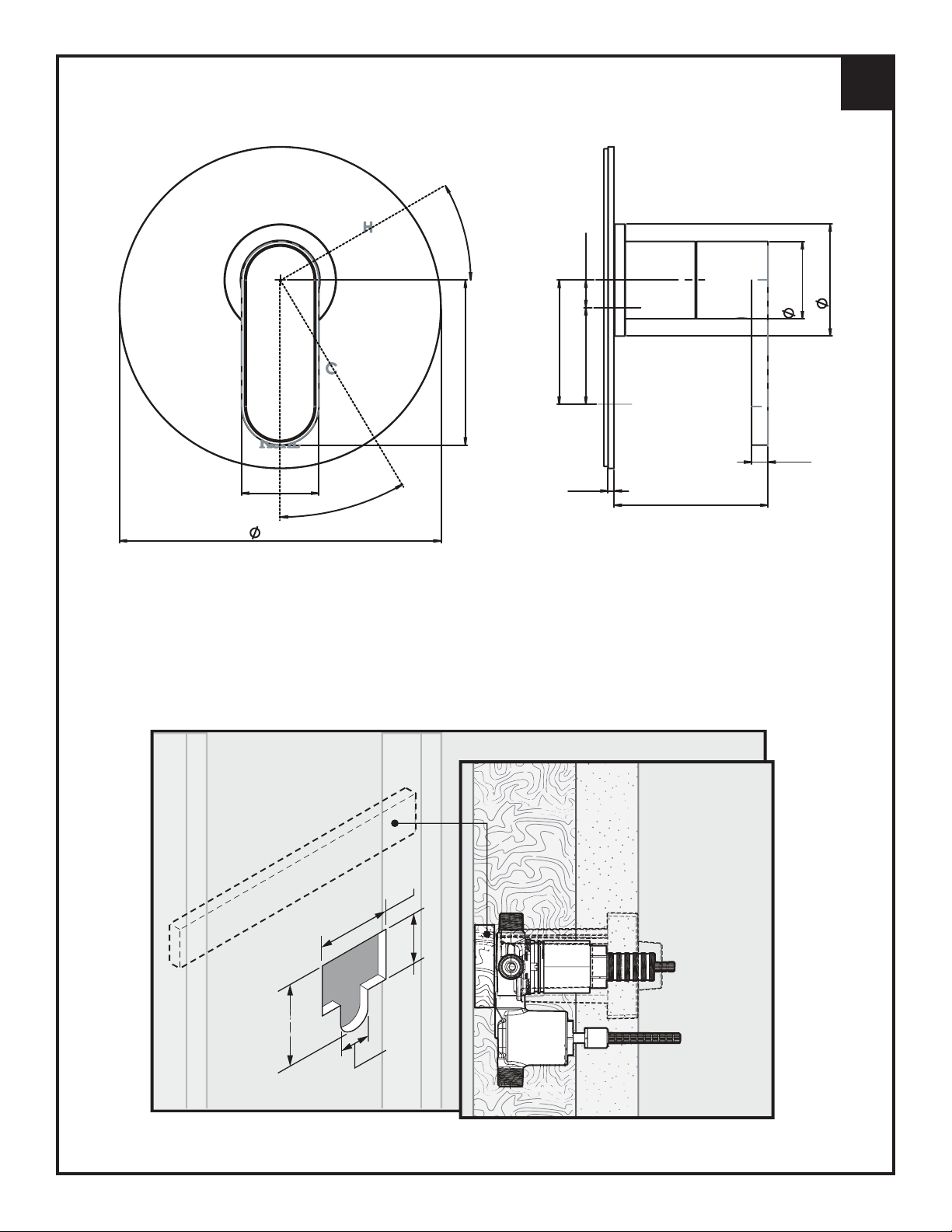

1 31/64"

6 7/32"

3 3/16"

7/64"

5/16"

2 63/64"

2 5/32"

1 31/64"

17/32"

1 55/64"

2 25/64"

SEE BUILT-IN INSTALLATION MANUAL

VOIR LE MANUEL D'INSTALLATION INTÉGRÉ

2-3/4"

(7cm)

3-1/2"

(9 cm)

(5 cm)

4-3/4"

(12 cm)

30°

VER MANUAL DE INSTALACIÓN INTEGRADO

B = ~ 5/16” (Doit quitter min. 5/16”

exposé ou garniture ne correspond pas)

C= ~3/4” (Doit quitter min. 3/4”

exposé ou garniture ne correspond pas)

Il y a deux adaptateurs sur la valve.

Veuillez faire référence à l'ensemble de garniture pour

l'adaptateur approprié

À l'attention de l'installateur:

A = ~ 1/2” ou 2 encoches exposées

devant la douille de dérivation

9.15402

FINISHED WALL / MUR FINI / PARED TERMINADA

R30083

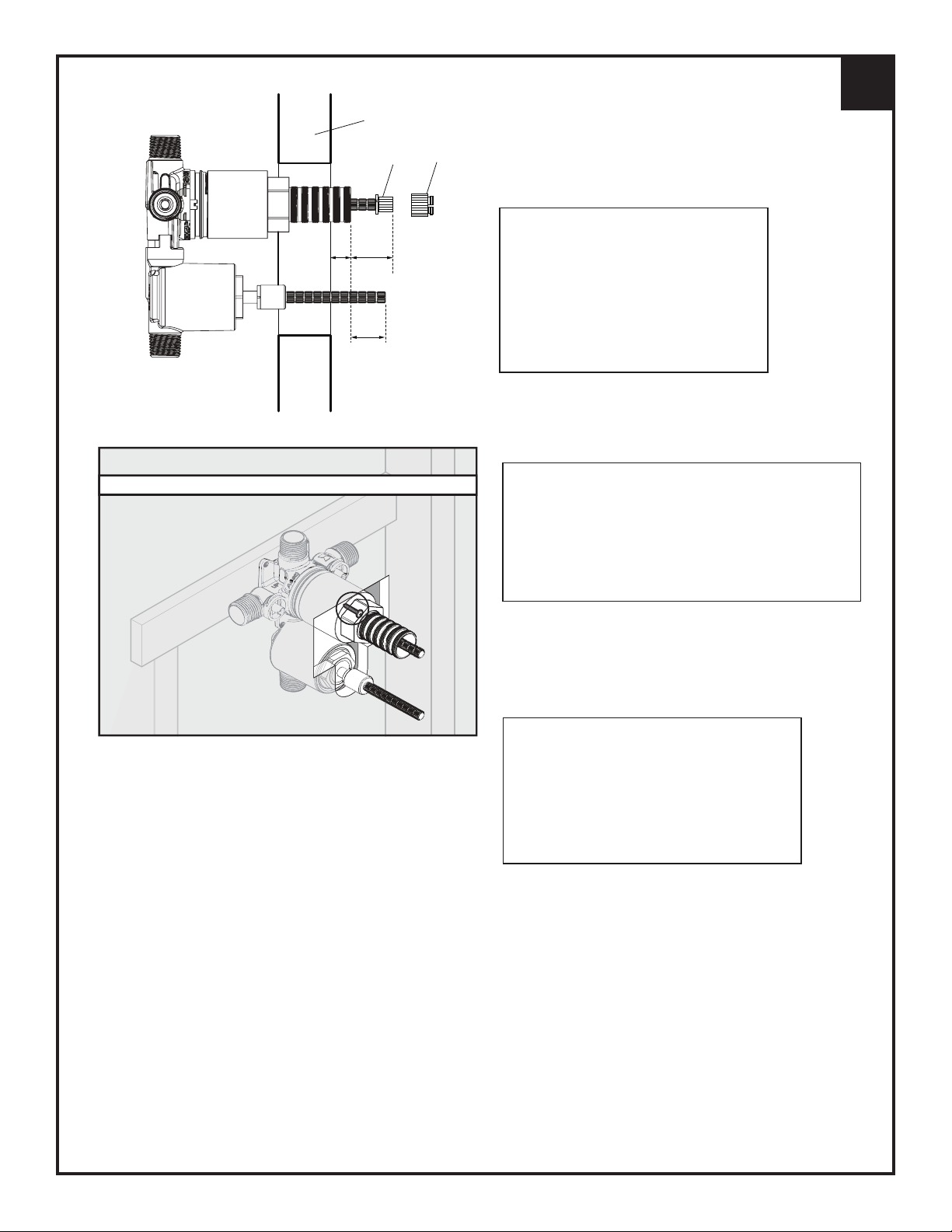

A= ~1/2” or 2 notches exposed

past diverter sleeve

B= ~ 5/16” (Must leave min. 5/16”

exposed or trim will not fit)

C= ~3/4” (Must leave min. 3/4”

exposed or handle will not fit)

Attention Installer:

There are two adaptors on the valve.

Please reference trim set for correct adaptor

B = ~ 5/16” (Debe dejar min. 5/16”

expuesta o el ajuste no cabrá)

C= ~3/4” (Debe dejar min.3/4”

expuesta o el ajuste no cabrá)

Por favor, consulte el juego de accesorios para

el adaptador correcto

Atención instalador:

Hay dos adaptadores en la válvula.

A = ~ 1/2” o 2 muescas expuestas

más allá de la manga del desviador

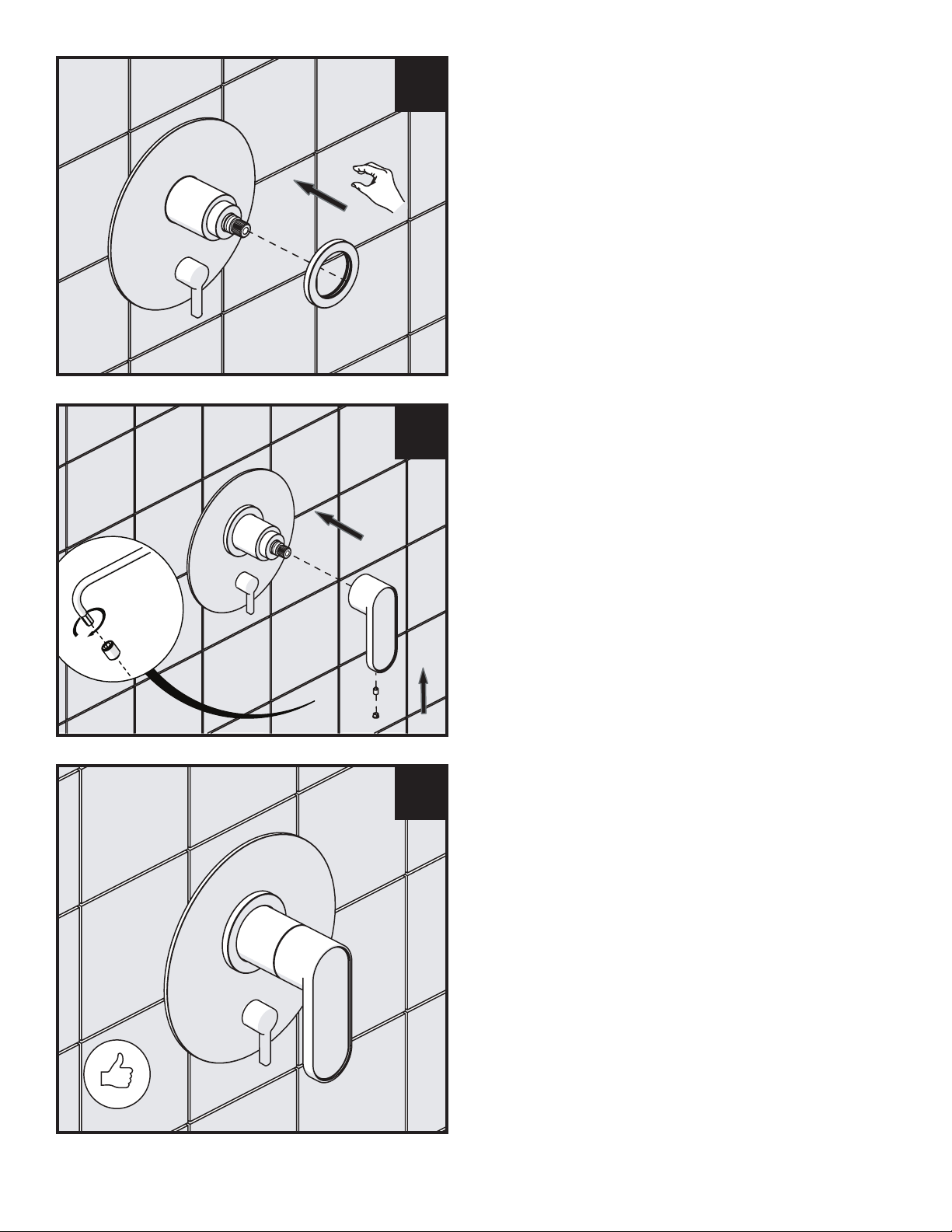

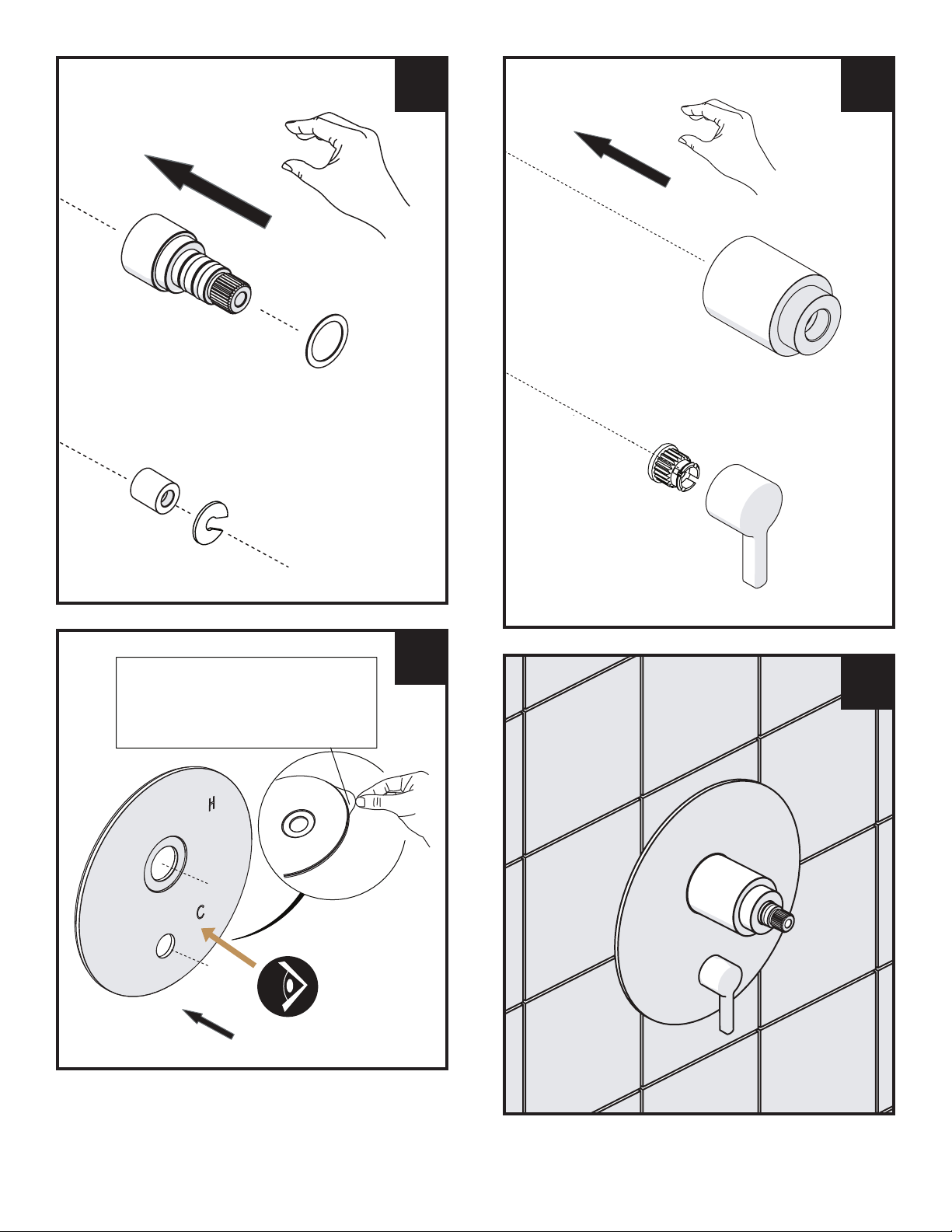

DOUBLE-SIDED GASKET

JOINT DOUBLE FACE

JUNTA DOBLE CARA

3 5

3/32”

2.5 mm
