Rockwell Automation E1 PLUS Guide de l'utilisateur

Supplied - Fourni - Im Lieferumfang enthalten - Incluye - Fornecido - Fornito - -

193-EE _ F 193-EE _ G 193-EE _ H

M12 x 40

M12 Washer

M12 Nut

M10 x 30

M10 Washer

M10 Nut

M8 x 25

M8 Washer

M8 Nut

x 3

Supplied with Contactor

Fourni avec un contacteur

Mit Schütz geliefert

Incluido con el interruptor

automático

Fornecido com contato

Fornito con il contattore

Bulletin 193 E1 PLUS Overload Relay Application and Installation

Application et installation du relais de surcharge Famille 193 E1 PLUS

Überlastrelais Bulletin 193 E1 PLUS, Anwendung und Installation

Aplicación e instalación del relé de sobrecarga, Boletín 193 E1 PLUS

Boletim 193 E1 PLUS Aplicação e Instalação do Relé de Sobrecarga

Applicazione ed installazione dei relè termici Bollettino 193 E1 PLUS

(Cat 193-EE_F, -EE_G, -EE_H)

193 E1 PLUS

Bulletin 193 E1 PLUS

Installation

Instalación

Instalação

Installazione

PN-39921

DIR 10000044940 (Version 03)

Printed in U.S.A.

WARNING

AVERTISSEMENT

WARNUNG

AVVERTENZA

ATENÇÃO

ADVERTENCIA

To prevent electrical shock, disconnect from power source before installing or servicing. Install in suitable enclosure. Keep free

from contaminants. (Follow NFPA70E requirements)

Avant le montage et la mise en service, couper l'alimentation secteur pour éviter toute décharge. Prévoir une mise en coffret ou

armoire appropriée. Protéger le produit contre les environnements agressifs. (Vous devez respecter la norme NFPA70E).

Vor Installations- oder Servicearbeiten Stromversorgung zur Vermeidung von elektrischen Unfällen trennen. Die Geräte müssen in

einem passenden Gehäuse eingebaut und gegen Verschmutzung geschützt werden.

(Befolgen Sie die Anforderungen nach NFPA70E).

Desconéctese de la corriente eléctrica, antes de la instalación o del servicio, a fin de impedir sacudidas eléctricas. Instálelo en una

caja apropiada. Manténgalo libre de contaminantes. (Cumpla con los requisitos NFPA70E)

Para evitar choques, desconectar da corrente elétrica antes de fazer a instalação ou a manutenção. Instalar em caixa apropriada.

Manter livre de contaminantes. (Cumpra as exigências da norma NFPA70E)

Per prevenire infortuni, togliere tensione prima dell'installazione o manutenzione. Installare in custodia idonea. Tenere lontano da

contaminanti. (Seguire i requisiti NFPA70E)

9 N·m (80 lb-in)

22 N·m (195 lb-in)

100-D95E / -D180E

100-D115, -D140, -D180

100-D210 / D420

100-D95, -D110

43 N·m (380 lb-in)

100-D630 / D860 68 N·m (600 lb-in)

(2)

2 3

Click

95 96 97 98

PN-39921

DIR 10000044940 (Version 03)

WARNING

AVERTISSEMENT

WARNUNG

AVVERTENZA

ATENÇÃO

ADVERTENCIA

The ratings of the E1 Plus overload relay's output and trip relays must not be exceeded. If the coil current or voltage of the contactor exceeds the

relay's ratings, an interposing relay must be used.

La valeur nominale de la sortie du relais de surcharge E1 Plus et des relais de déclenchement ne doit pas être dépassée. Si le courant de la bobine

ou la tension du contacteur dépasse la valeur nominale du relais, un relais intercalé doit être utilisé.

Die Nennleistung der Ausgangs- und Auslöserelais des Überlastrelais E1 Plus darf nicht überschritten werden. Wenn der Spulenstrom oder die

Spulenspannung des Schützes die Nennleistung des Relais übersteigt, muss ein Zwischenrelais verwendet werden.

No deben excederse los límites de los relés de disparo y de potencia de relé de sobrecarga de E1 Plus. Si la corriente de bobina o voltaje del

interruptor automático excede los límites del relé, debe usarse un relé intermedio.

Os limites de saída do relé de sobrecarga E1 Plus e dos relés com interruptor não devem ser excedidos. Se a corrente ou a voltagem do contato

excederem os limites do relé, um relé de interposição deverá ser usado.

Non superare i valori nominali dell'uscita del relè termico E1 Plus e dei relè di intervento. Se la corrente o la tensione della bobina del contattore

supera i valori nominali del relè, è necessario utilizzare un relè intermedio.

WARNING

AVERTISSEMENT

WARNUNG

AVVERTENZA

ATENÇÃO

ADVERTENCIA

Connect the internal metal shield to a solid earth ground via a low impedance connection.

Connectez l'écran métallique interne à une prise de terre via une connexion à faible impédance.

Schließen Sie die innere Metallabschirmung über eine niederohmige Verbindung an eine starre Erdung an.

Conecte la pantalla protectora metálica interna a tierra física a través de una conexión de baja impedancia.

Conecte a proteção de metal interna a um fio-terra por meio de uma conexão de baixa impedância.

Collegare a terra lo schermo metallico interno utilizzando un cavo a bassa impedenza.

Optional

En option

Opcional

Opzionale

(M5) 3.4 N·m (30 lb-in)

(M6) 5.1 N·m (45 lb-in)193-EE _ _ G

193-EE _ _ H

193-EE _ _ F

(M12 Provided)

17 N·m (150 lb-in)

(3)

E1 PLUS Features

Caractéristiques du E1 PLUS

Leistungsmerkmale des E1 PLUS

Características del E1 PLUS

Características E1 PLUS

Funzioni dell'E1 PLUS

=FLA

1.73

S.F. < 1.15

S.F. _ _ FLA _ _

S.F. 1.15

= .9 X FLA

= 1 X FLA

=FLA

1.73

STAR DELTA (Y )

= 1 X FLA

DOL

FLA _ _

To adjust trip current, turn dial until the desired current is

aligned with the pointer. Trip rating is 120% of dial setting.

Pour régler l'intensité de déclenchement, tournez le cadran jusqu'à

ce que le pointeur soit sur l'intensité voulue. La valeur nominale

de déclenchement est de 120% du réglage cadran.

Zur Einstellung des Auslösestroms drehen Sie den Schalter, bis der

Zeiger auf die gewünschte Stromstärke zeigt. Der zur Auslösung

erforderliche Nennstrom beträgt 120% des eingestellten Wertes.

Per regolare la corrente di intervento, ruotare il regolatore fin quando la

corrente desiderata non è allineata con il puntatore . Il valore nominale

di intervento corrisponde al 120% dell'impostazione del regolatore.

Para regular a corrente de disparo, gire o disco mostrador até que

a corrente desejada esteja alinhada com o indicador . A classe

de disparo corresponde a 120% da marcação no mostrador.

Para ajustar la corriente del disparo, gire el dial hasta que la corriente

deseada esté alineada con la marca . La capacidad nominal del

disparo es el 120% del posicionamiento del dial.

E1 PLUS

120%

RESET MODE

193*-EE

TRIP CLASS

10 15

20 30

Push to Reset

Enfoncer pour réinitialiser

Nullstellschalter

Presione para reiniciar

Pressione para religar

Premere per reimpostare

A = Automatic/Manual Reset Mode

A = Mode de réinitialisation automatique/manuel

A = Automatische/Manuelle Nullstellung

A = Modo de reinicio automático/manual

A = Modo de religação automático/manual

A = Modalità reimpostazione automatica/Manual

M = Mode de réinitialisation manuel

M = Manuelle Nullstellung

M = Modo de reinicio manual

M= Modo de religação manual

M = Modalità reimpostazione manuale

Push To Test

Enfoncer pour tester

Testschalter

Presione para probar

Pressione para testar

Spingere per provare

Trip Indicator Window

Yellow indicator not visible: Not Tripped.

Yellow indicator visible: Tripped.

Ventana indicadora de disparo

Indicador amarillo no visible: No disparado

Indicador amarillo visible: Disparado

Visor de disparo

Se o indicador amarelo não estiver visível: não disparado

Se o indicador amarelo estiver visível: disparado

Finestra indicatrice di intervento.

Indicatore giallo non visibile: non scattato.

Indicatore giallo visibile: scattato.

Auslösungsanzeigefenster

Gelbe Anzeige nicht sichtbar: keine Auslösung

Gelbe Anzeige sichtbar: Auslösung

Fenêtre d'indicateur de déclenchement

Indicateur jaune non visible : pas de déclenchement

Indicateur jaune visible : déclenchement

Selectable Trip Class

Classe de déclenchement

sélectionnable

Wählbare Auslösestufen

Clase de disparo seleccionable

Seleção da classe de disparo

Classe di intervento selezionabile

M = Manual Reset Mode

A =

M =

Rotate to Manually Trip

Faire pivoter pour déclencher manuellement

Für manuelle Auslösung drehen

Rotar para disparar manualmente

Gire para disparar manualmente

Ruotare per intervenire manualmente

PN-39921

DIR 10000044940 (Version 03)

(4)

Contact Status

Etat des contacts

Kontaktstatus

Estado del contacto

ClosedOpenOpen

OpenOpenClosed

TrippedTestNormal

97 98

97 95

98 96

97 95

98 96

97 95

98 96

Situação de contato

Stato dei contatti

L2 L3 13L1

T2 T3T1

96 97 98

T1 T3

S.C.P.D.

462

96 97 98

S.C.P.D.

Wiring Diagram - 3 Phase Full Voltage DOL Starter

Schéma de câblage - Pleine tension triphasée Démarreur DOL (direct en ligne)

Verkabelungsschema - 3-phasiger Vollspannungs-DOL-Motoranlasser

Diagrama de cableado - Arrancador DOL (directo en línea) trifásico de voltaje pleno

Diagrama de circuito - Dispositivo de partida DOL, trifásico, de máxima tensão

Schema elettrico - Avviatore diretto trifase a tensione piena

Connection must be

fitted by user

Connexion à régler par

l'utilisateur

Verbindung muß vom

Benutzer hergestellt werden

La conexión debe ser

realizada por el usuario

Conexão deve ser colocada

pelo usuário

Il collegamento deve essere

adattato dall'utente

Control Connections

Bornes de Commande

Steueranschlüsse

Morsetti di Commando

Conexões de controle

Conexiones de Control Terminal Screw

0.5 … 2.5 mm²

0.55 Nm

0.2 … 0.75 mm²

0.55 Nm

0.5 … 4 mm²

0.55 Nm

0.2 … 1.5 mm²

0.55 Nm

24 … 10 AWG

5 lb-in

22 … 16 AWG

5 lb-in

0.6 x 3.5 mm

Rated Insulation Voltage (Ui): 690 VAC

Rated Operational Voltage (Ue) IEC / UL: 690 VAC / 600 VAC

Rated Operational Current (le): B600 N.O. / N.C.

PN-39921

DIR 10000044940 (Version 03)

WARNING

AVERTISSEMENT

WARNUNG

AVVERTENZA

ATENÇÃO

ADVERTENCIA

Do not use automatic reset mode in applications where unexpected automatic restart of the motor can cause injury to persons or damage to

equipment.

N'utilisez pas le mode Remise à zéro automatique dans les applications où un redémarrage automatique inattendu du moteur pourrait provoquer

des blessures personnelles ou des dégâts matériels.

Der automatische Rücksetzmodus darf nicht in Anwendungen verwendet werden, in denen der unerwartete Neustart des Motors zu Personen-

oder Sachschäden führen kann.

No use el modo de reseteo automático en aplicaciones donde el rearranque repentino del motor pueda causar lesiones personales o daño al

equipo.

Não utilize o modo de reajuste automático em aplicações nas quais o reinício automático e inesperado do motor possa causar ferimentos às

pessoas ou danos ao equipamento.

Non usare la modalità di ripristino automatico in applicazioni dove il riavviamento automatico improvviso del motore può provocare infortuni o

danni all'apparecchiatura.

(5)

Múltiplo de FLA

Vielfache des FLA-Wertes

Multiple of FLA

Intensités pleine charge multiples

Class 10

Class 15

Class 20

Class 30

0.1

100

1000

0.1

100

1000

0.1

100

1000

0.1

100

1000

Intensités pleine charge multiples

Multiplo di Max amp.

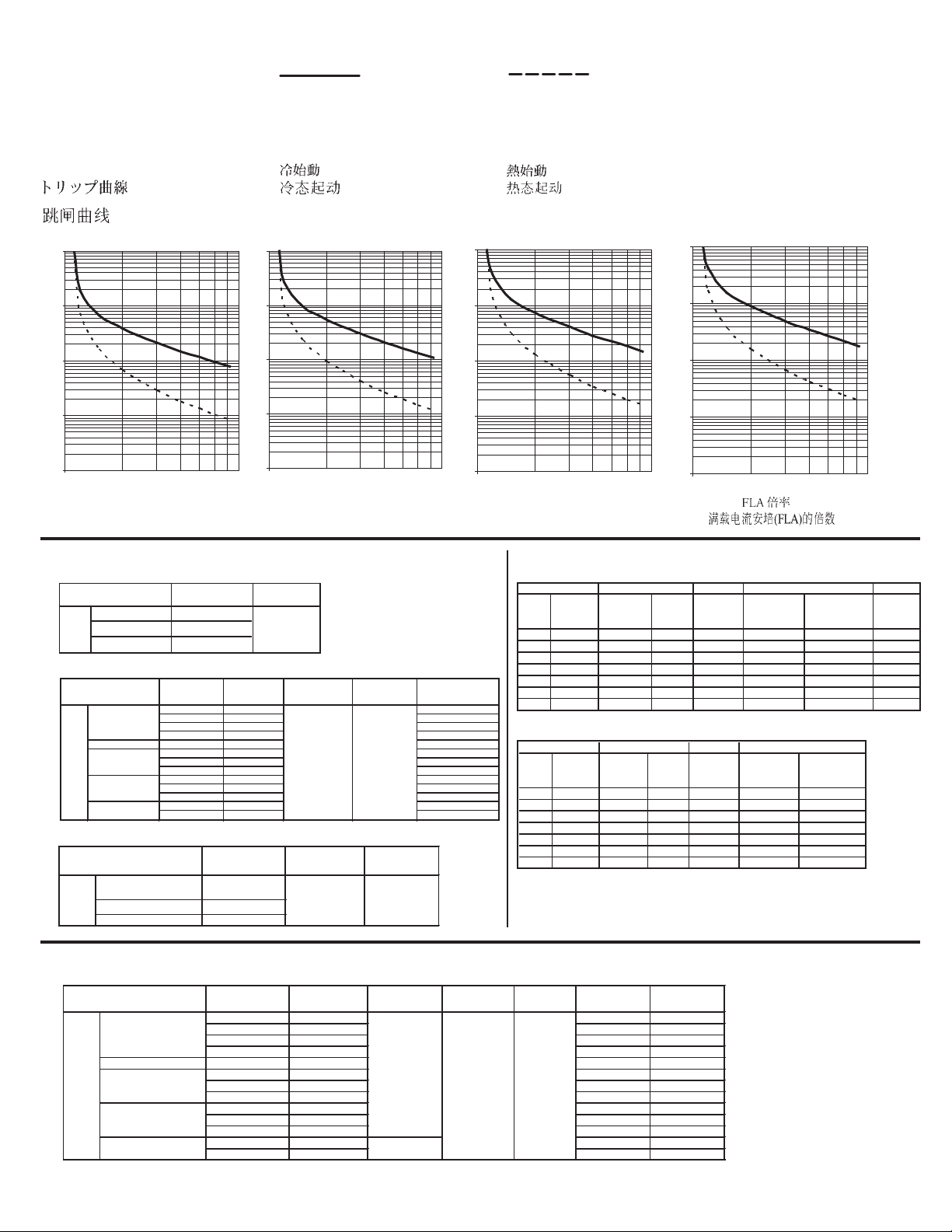

Trip Curve

HOT START

DEMARRAGE A CHAUD

WARMSTART

ARRANQUE EN CALIENTE

PARTIDA À QUENTE

AVVIAMENTO A CALDO

COLD START

DEMARRAGE A FROID

KALTSTART

ARRANQUE EN FRIO

PARTIDA À FRIO

AVVIAMENTO A FREDDO

Courbe de

déclenchement

Auslösekurve

Curva del disparo

Curva de disparo

Curva di intervento

Short Circuit Ratings

Table 1 Standard Fault Short Circuit Ratings per UL508 and CSA 22.2 No.14

Max. available fault

current (kA)

Max. voltage (V)

EEHF, EEJF 10

EEJG, EEKG, EELG 18

EEMH, EENH 42

Cat. No.

193 600

Table 2 High Fault Short Circuit Ratings per UL508 and CSA 22.2 No.14

Contactor

Cat. No.

Max. starter FL

(A) Max.available

fault current (kA) Max. voltage (V)

100-D95 95 200

100-D110 110 200

100-D140 140 250

EEJF 100-D180 180 300

100-D210 200 400

100-D250 200 400

100-D300 200 500

100-D210 210 400

100-D250 250 400

100-D300 300 500

100-D420 420 600

193

100 600

EEHF

EEJG

EEKG

EELG

Cat. No.

100-D115 115 200

Table 3 IEC Short Circuit Ratings per EN60947-4-1

Max. voltage (V)

EEHF, EEJF, EEJG,

EEKG 10

EELG, EEMH 18

EENH 30

Cat. No.

193 100 600

Conditional S.C.

current, Iq (kA)

Prospective S.C.

current, Ir (kA)

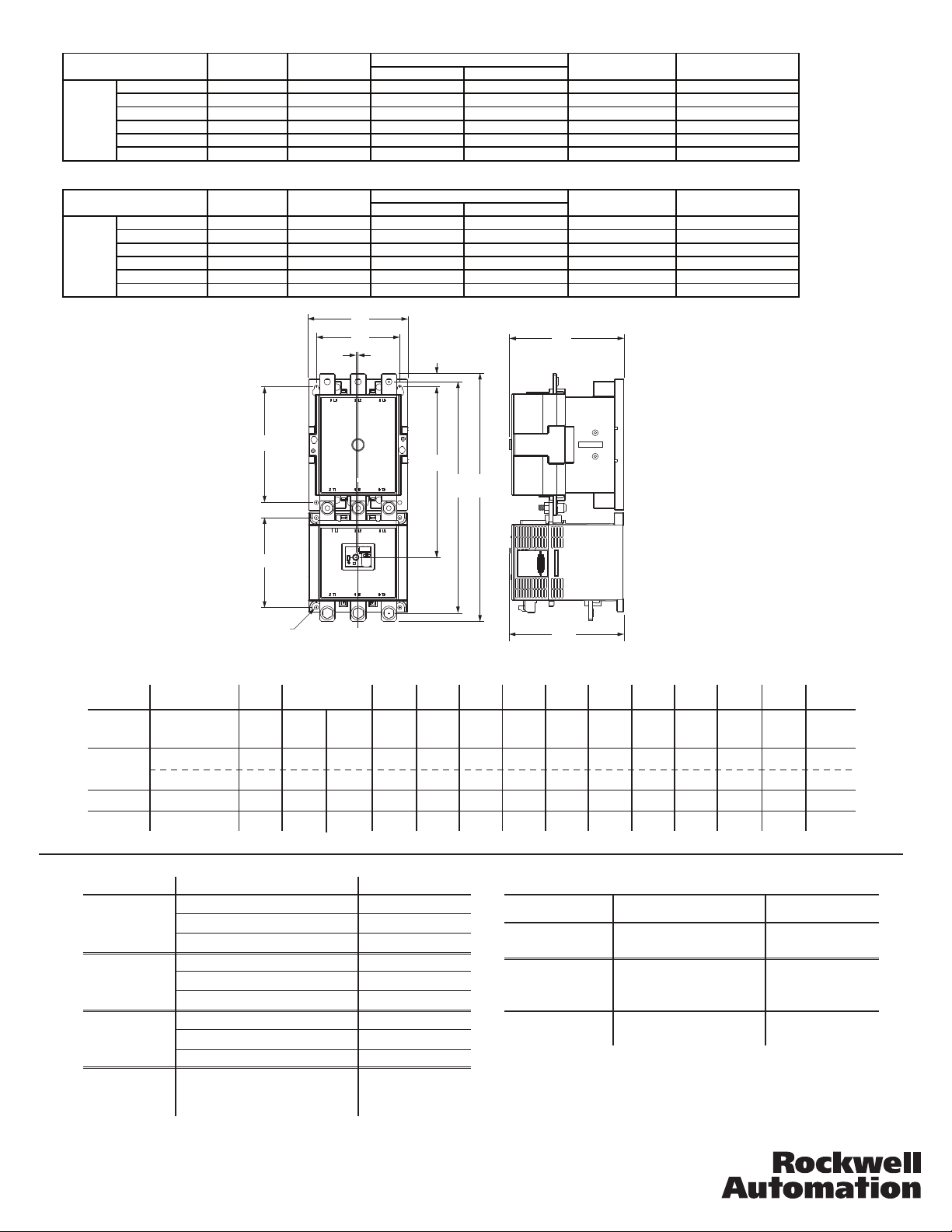

Table 1 IEC Type I and Type II Fuse Coordination with CA6 contactors per EN60947-4-1

Contactor Cat. No. Max. starter FLC

(A)

Prospective S.C.

current, Ir (kA)

Conditional S.C.

current, Iq (kA)

Max. voltage

(V)

Type II with Max.

Class J fuse (A)

100-D95 95 200 200

100-D110 110 200 200

100-D115 115 200 200

100-D140 140 250 250

EEJF 100-D180 180 300 300

100-D210 200 400 400

100-D250 200 400 400

100-D300 200 500 500

100-D210 210 400 400

100-D250 250 400 400

100-D300 300 500 500

100-D420 420 600 600

Cat. No.

193

100 600

EEHF

EEJG

EEKG

EELG 18

Fuse Coordination

European Fuse Coordination

Max. UL Class J and

CSA HRCI-J Fuse

Type I with Max.

Class J fuse (A)

Contactor Remarks

1500 rpm Type Rated

Current

[A]

Type Type Thermal

Setting

[A]

[kW] [A]

55 99 Class gL/gG 200 100-D110 193-EEHF 30 - 150

75 135 Class gL/gG 250 100-D140 193-EEHF 30 - 150

90 162 Class gL/gG 300 100-D180 193-EEJF 40 - 200

110 196 Class gL/gG 355 100-D210 193-EEJG 40 - 200

132 232 Class gL/gG 400 100-D250 193-EEKG 60 - 300

160 281 Class gL/gG 500 100-D300 193-EEKG 60 - 300

200 350 Class gL/gG 630 100-D420 193-EELG 100 - 500 Type "1"

Motor Fuse ED/EE O/L Relay

Contactor

1500 rpm Type Rated Type Type Thermal

Current Setting

[kW] [A] [A] [A]

55 99 Class aM 125 100-D110 193-EEHF 30 - 150

75 135 Class aM 160 100-D140 193-EEHF 30 - 150

90 162 Class aM 200 100-D180 193-EEJF 40 - 200

110 196 Class aM 224 100-D210 193-EEJG 40 - 200

132 232 Class aM 250 100-D250 193-EEKG 60 - 300

160 281 Class aM 300 100-D300 193-EEKG 60 - 300

200 350 Class aM 400 100-D420 193-EELG 100 - 500

Motor Fuse ED/EE O/L Relay

PN-39921

DIR 10000044940 (Version 03)

BB1

øM

Lug Kit

Cat Overload RelayAccessories

100-DL180 (3 per kit)

100-DL420 (3 per kit)

100-DL630, -DL860 (3 per kit)

193-EE _ F

193-EE _ G

193-EE _ H

193-EE_ F

193-EE _ G

193-EE _ H

193-EE _ F

193-EE _ G

193-EE _ H

193-EE _ F

193-EE _ G

193-EE _ H

3 Pole

Terminal Kit

Overload

Relay Cat

193-EE _ F

100-D95, -D110

100-D115, -D140, -D180

100-D210, -D250,

-D300, -D420

100-D630, -D860

193-EE _ G

193-EE _ H

Contactor

Cat

100-DTB-180

100-DTB-420

N/A

Finger

Protection

Covers

100-DTC180

100-DTC420

100-DTC860

Current

Adjustment

Shield

193-BC8

193-NREEHZ

193-NREEJZ

193-NREEKZ

193-NREELZ

193-NREEMZ

193-NREENZ

30-150 A

40-200 A

60-300 A

100-500 A

120-600 A

160-800 A

193-EE _ F

193-EE _ G

193-EE _ H

Part Number Overload RelayCurrent Range

Width

AB1 D E1 E2 F GH

Height

Depth

Without

Terminal

Covers

With

Terminal

Covers

(Reset)

Replacement E1 Plus Module

120

(4.72)

255

(10.04)

155

(6.10)

336.3

(13.24)

552

(21.73)

385.8

(15.19)

418

(16.46)

915

(36.02)

487.4

(19.19)

311.8

(12.27)

508

(20)

360.8

(14.2)

152.7

(6.01)

120

(4.72)

339.8

(13.38)

418

(16.46)

317.8

(12.51)

152.7

(6.01)

269.3

(10.6)

176.5

(6.95)

156

(6.14)

156

(6.14)

270.7

(10.66)

180

(7.09)

3.6

(.14)

3.6

(.14)

3.6

(.14)

3.6

(.14)

226.3

(8.91)

226.3

(8.91)

384.1

(15.12)

265.2

(10.44)

12.5

(.49)

(.63)

52.5

(2.07)

(.83)

100

(3.94)

226

(8.90)

130

(5.12)

145

(5.71)

230

(9.06)

180

(7.09)

JK øM

135

(5.31)

22.3

(.88)

108

(4.25)

109

(4.29)

140

(5.51)

23.5

(.93)

8 - 5.6

(8 - .22)

100

(3.94)

145

(5.71)

135

(5.31)

22.3

(.88)

8 - 5.6

(8 - .22)

8 - 13

(8 - .51)

8 - 6.5

(8 - .26)

Table 4 High fault short circuit ratings, using Bul. 140M, circuit breakers, per UL508 and CSA 22.2 No.14

Table 5 High fault short circuit ratings, using Bul. 140U, circuit breakers, per UL508 and CSA 22.2 No.14

PN-39921

DIR 10000044940 (Version 03)

Printed in U.S.A.

At 480V At 600 V

EEHF 100-D140 140 65 30 140M-J8P-D20 200

EEJF 100-D180 180 65 30 140M-J8P-D20 200

EEKG 100-D210 210 65 30 140M-J8P-D25 250

EEKG 100-D250 250 65 30 140M-K8P-D40 400

EEKG 100-D300 300 65 30 140M-K8P-D40 400

EELG 100-D420 420 65 30 140M-L8P-D60 600

Circuit Breaker Cat.

No.

Max. Circuit Breaker

Current

(

)

193

E1 Plus Cat. No. Contactor Cat.

No.

Max. starter

FLC

(

)

Max. available fault current

(

)

At 480V At 600 V

EEHF 100-D140 140 65 25 140U-J*C3-D20 200

EEJF 100-D180 180 65 25 140U-J*C3-D20 200

EEKG 100-D210 210 65 25 140U-J*C3-D25 250

EEKG 100-D250 250 65 25 140U-K*C3-D40 400

EEKG 100-D300 300 65 25 140U-K*C3-D40 400

EELG 100-D420 420 65 25 140U-L*C3-D60 600

Circuit Breaker Cat.

No.

Max. Circuit Breaker

Current

(

)

193

E1 Plus Cat. No. Contactor Cat.

No.

Max. starter

FLC

(

)

Max. available fault current

(

)

Autres manuels Rockwell Automation Relais

Rockwell Automation

Rockwell Automation Allen-Bradley 193 Manuel utilisateur

Rockwell Automation

Rockwell Automation Allen-Bradley Guardmaster Minotaur MSR131RTP Manuel utilisateur

Rockwell Automation

Rockwell Automation Allen-Bradley E3 Manuel utilisateur

Rockwell Automation

Rockwell Automation 592-SMP-1 Manuel utilisateur

Rockwell Automation

Rockwell Automation Allen-Bradley GuardMaster MSR55P Back EMF... Manuel utilisateur

Rockwell Automation

Rockwell Automation Allen-Bradley 194U-A60-PE Manuel utilisateur

Rockwell Automation

Rockwell Automation Allen-Bradley Guardmaster 440C-CR30 Guide de démarrage rapide

Rockwell Automation

Rockwell Automation Allen-Bradley Guardmaster MSR55P Manuel utilisateur

Rockwell Automation

Rockwell Automation Allen-Bradley Minotaur 440R Manuel utilisateur

Rockwell Automation

Rockwell Automation 440R-S13R2 Manuel utilisateur

Rockwell Automation

Rockwell Automation Allen-Bradley Guardmaster 440R-GL2S2P Manuel utilisateur

Rockwell Automation

Rockwell Automation Allen-Bradley Guardmaster Minotaur... Manuel utilisateur

Rockwell Automation

Rockwell Automation Allen-Bradley Guardmaster Minotaur MSR117T Manuel utilisateur

Rockwell Automation

Rockwell Automation Allen-Bradley 193-T1D P Series Manuel utilisateur

Rockwell Automation

Rockwell Automation Guardmaster Allen-Bradley 440R-S35001 Manuel utilisateur

Rockwell Automation

Rockwell Automation Allen-Bradley Guardmaster GLP Manuel utilisateur

Rockwell Automation

Rockwell Automation Allen-Bradley 440R-GL2S2T Manuel utilisateur

Rockwell Automation

Rockwell Automation Allen-Bradley Guardmaster Minotaur MSR127 Manuel utilisateur

Rockwell Automation

Rockwell Automation Allen-Bradley 193-T1C Series Manuel utilisateur

Rockwell Automation

Rockwell Automation Allen-Bradley 700-SA Guide de l'utilisateur

Rockwell Automation

Rockwell Automation Guardmaster MSR57P Manuel utilisateur

Rockwell Automation

Rockwell Automation Allen-Bradley Guardmaster Dual-Input Safety... Guide de l'utilisateur

Rockwell Automation

Rockwell Automation Allen-Bradley 440R-GL2S2T Manuel utilisateur

Rockwell Automation

Rockwell Automation Guardmaster MSR57P Manuel utilisateur

Manuels Relais populaires d'autres marques

Shelly

Shelly Pro Series Manuel utilisateur

GE MVAX 11 Manuel utilisateur

ABB

ABB RELION REF615R Manuel utilisateur

Pilz

Pilz PNOZ X10 Manuel du propriétaire

ABB

ABB SPAJ 142 C Manuel de la liste des pièces

Kemo Electronic

Kemo Electronic B197 Manuel utilisateur

Seg

Seg MRM3 Manuel utilisateur

Basler

Basler BE1-700C Manuel utilisateur

CD Automation

CD Automation REVEX 2PH 280A Manuel utilisateur

Ruelco

Ruelco 1S04 Manuel utilisateur

Basler

Basler V3E Z1P B2C1F Manuel utilisateur

Doepke

Doepke Dupline DSM 2 Manuel utilisateur

Siemens

Siemens SIRIUS 3RT1966-4D Manuel utilisateur

GE DGP Manuel utilisateur

Kyongbo Electronics

Kyongbo Electronics GDR-D01 Manuel utilisateur

Siemens

Siemens SIPROTEC 4 Manuel utilisateur

Siemens

Siemens BD2-AK03X/FS Series Manuel utilisateur

Leuze

Leuze MSI-SR5B Manuel utilisateur
