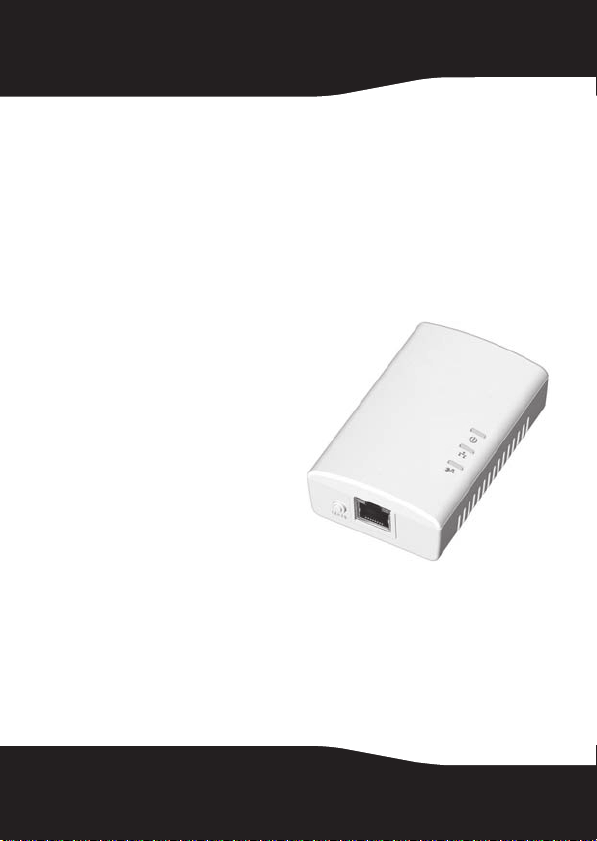

Rocket Fish RF-GUV1124 Manuel utilisateur

Système réseau Powerline

RF-GUV1124

Guide de l'utilisateur

10-0764 GUV1124 FR.fm Page 1 Thursday, November 4, 2010 8:57 AM

Système réseau Powerline

RF-GUV1124 de Rocketfish

Informations sur la sécurité

Suivre les précautions suivantes lors de l’utilisation de ce produit :

• Lire toutes les instructions avant d’installer et d'utiliser le produit.

• Conserver ces instructions pour référence ultérieure.

• Respecter les avertissements et les instructions.

• Cet appareil ne doit pas être branché sur une prise secteur avec les

orifices de ventilation orientés vers le bas.

• Utiliser un chiffon sec pour le nettoyage. Débrancher l’appareil de

la prise secteur avant tout nettoyage. Ne pas utiliser de nettoyants

liquides ou en aérosol.

• Ne pas utiliser cet appareil à proximité de l’eau.

• Ne pas placer l’appareil à proximité ou au-dessus d’un radiateur ou

d’une source de chaleur.

• La protection de l’appareil contre les courts-circuits (surintensités)

dépend de l’installation électrique du bâtiment.

• Aucun objet ne doit reposer sur la prise électrique du produit.

L'appareil ne doit pas être installé dans un endroit où le cordon

pourrait être piétiné.

• Étant donné que l’appareil envoie des signaux sur des lignes

électriques existantes, il est recommandé de le brancher

directement sur une prise secteur. Ne pas brancher l’appareil sur un

système d'alimentation sans coupure (UPS) ou sur une barre

multiprises contre les surtensions. Cet appareil intègre son propre

filtre d’alimentation pour le protéger contre les surtensions.

• Confier toute réparation uniquement à un technicien qualifié.

L’ouverture ou l’enlèvement des couvercles peut exposer

l’utilisateur à des tensions dangereuses ou d’autres risques.

• Débrancher cet appareil de la prise secteur et utiliser les services

d’un technicien qualifié dans les conditions suivantes :

• si les cordons d’alimentation ont été endommagés ou

effilochés;

• si un liquide a été répandu sur l’appareil;

10-0764 GUV1124 FR.fm Page 2 Thursday, November 4, 2010 8:57 AM

RF-GUV1124

• si l’appareil a été exposé à la pluie ou à l’eau;

• si l’appareil fonctionne anormalement en appliquant les

instructions d’utilisation;

• si une détérioration marquée des performances de l’appareil se

produit.

Table des matières

Introduction ........................................................................................ 4

Fonctionnalités................................................................................... 4

Installation du réseau powerline ...............................................10

Questions les plus fréquentes.....................................................16

Problèmes et solutions..................................................................18

Spécifications....................................................................................20

Avis juridiques ..................................................................................21

Garantie limitée de 90 jours.........................................................23

10-0764 GUV1124 FR.fm Page 3 Thursday, November 4, 2010 8:57 AM

Introduction

Félicitations d’avoir acheté ce système Ethernet Powerline RF-GUV1124

de Rocketfish. Ce système facile à utiliser permet de connecter un

dispositif réseau Ethernet (tels que des ordinateurs et des consoles de

jeux) à d’autres périphériques du réseau domestique et à l’Internet. Ce

système powerline permet aussi d’effectuer une connexion au réseau

sans avoir à se préoccuper d’une configuration au réseau sans fil et de

problèmes de sécurité compliqués.

Le pont Ethernet powerline convertit les signaux Ethernet d’un routeur

ou d’un modem Internet en signaux powerline qui empruntent le

câblage électrique du domicile. Puis, le commutateur Ethernet powerline

reconvertit les signaux powerline en signaux Ethernet, ce qui permet à

l’utilisateur de connecter jusqu’à quatre périphériques Ethernet au

commutateur pour créer un réseau domestique convivial.

Fonctionnalités

Contenu de l’emballage

Pont Ethernet powerline (1)

Commutateur Ethernet powerline (1)

Câbles Ethernet (2)

Guide d’installation rapide

10-0764 GUV1124 FR.fm Page 4 Thursday, November 4, 2010 8:57 AM

RF-GUV1124

Pont Ethernet powerline

Élément Description

Témoin de marche-arrêt

Allumé : l'appareil est sous tension.

Clignotant : l’appareil est en mode attente ou est en mode de liaison en groupe.

Éteint : l’appareil est hors tension.

Témoin de liaison/activité Ethernet

Allumé : lien au réseau Ethernet détecté.

Clignotant : trafic de réseau détecté.

Éteint : aucun lien au réseau Ethernet n’est détecté.

10-0764 GUV1124 FR.fm Page 5 Thursday, November 4, 2010 8:57 AM

Témoin de liaison/activité powerline

Allumé : lien powerline détecté, mais aucun trafic de réseau powerline n’est

détecté.

Clignotant : trafic de réseau powerline détecté.

Éteint : aucun lien powerline n’est détecté.

4Port Ethernet : connecter au routeur (recommandé) ou au modem Internet. Pour

plus d’informations, voir« Connexiondes appareils powerline » à la page11.

Touche GROUP (Groupe) : pour une configuration personnalisée du réseau, appuyer

sur cette touche pour créer ou connecter un réseau powerline supplémentaire. Pour

plus d’informations, voir « Création de réseaux supplémentaires » à la page 14.

Remarque : Ces appareils sont pré-configurés en usine et sont prêts à l’emploi. Ne

pas appuyer sur cette touche lors de la première configuration.

Élément Description

1Orifices de ventilation : ne pas obstruer.

2Touche de RÉINITIALISATION (Reset) : permet de réinitialiser tous les paramètres aux

valeurs d'origine.

Élément Description

10-0764 GUV1124 FR.fm Page 6 Thursday, November 4, 2010 8:57 AM

RF-GUV1124

Commutateur Ethernet powerline

Élément Description

Témoin de marche-arrêt

Allumé : l'appareil est sous tension.

Clignotant : l’appareil est en mode attente ou est en mode de liaison en groupe.

Éteint : l’appareil est hors tension.

Témoin de liaison/activité Ethernet

Allumé : lien au réseau Ethernet détecté.

Clignotant : trafic de réseau détecté.

Éteint : aucun lien au réseau Ethernet n’est détecté.

Témoin de liaison/activité powerline

Allumé : lien powerline détecté, mais aucun trafic de réseau powerline n’est

détecté.

Clignotant : trafic de réseau powerline détecté.

Éteint : aucun lien powerline n’est détecté.

10-0764 GUV1124 FR.fm Page 7 Thursday, November 4, 2010 8:57 AM

4Port Ethernet : connecter au routeur (recommandé) ou au modem Internet. Pour

plus d’informations, voir « Connexion des appareils powerline » à lapage 11.

Touche GROUP (Groupe) : pour une configuration personnalisée du réseau, appuyer

sur cette touche pour créer ou connecter un réseau powerline supplémentaire. Pour

plus d’informations, voir « Création de réseaux supplémentaires » à la page 14.

Remarque : Ces appareils sont pré-configurés en usine et sont prêts à l’emploi. Ne

pas appuyer sur cette touche lors de la première configuration.

Élément Description

10-0764 GUV1124 FR.fm Page 8 Thursday, November 4, 2010 8:57 AM

RF-GUV1124

Élément Description

1Touche de RÉINITIALISATION (Reset) : permet de réinitialiser tous les paramètres aux

valeurs d'origine.

2Orifices de ventilation : ne pas obstruer.

10-0764 GUV1124 FR.fm Page 9 Thursday, November 4, 2010 8:57 AM

Installation du réseau powerline

Choix d'un emplacement

Il est nécessaire de déterminer l'emplacement d’installation des

appareils powerline avant de les connecter.

Remarques :

• S’assurer que les deux appareils powerline sont branchés sur le

même circuit d’alimentation domestique.

• Ces appareils ne doivent être installés que dans un milieu

résidentiel. Ne pas les installer dans un environnement

professionnel.

Pont Ethernet powerline

Pour utiliser ce système réseau

afin de configurer l’accès

Internet du réseau domestique,

il est nécessaire d’installer le

pont à proximité du routeur qui

est connecté au modem. Pour

des mesures de sécurité, il est

recommandé de connecter le

pont au routeur et non pas

directement au modem.

Pour plus de renseignements

sur le modem ou le routeur du

réseau, se reporter à la

documentation livrée avec ces

appareils.
