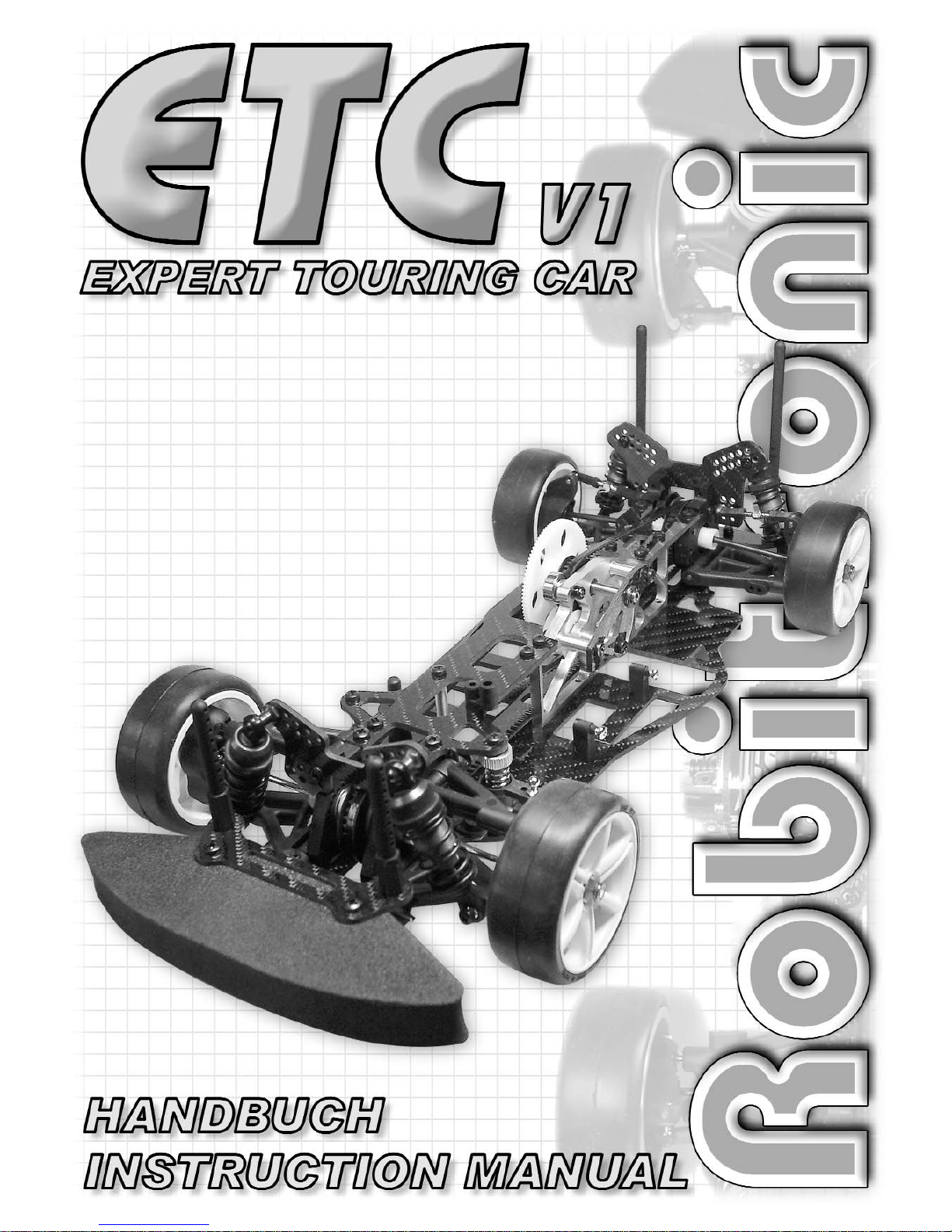

Robitronic ETC V1 Manuel utilisateur
Robitronic Expert Touring Car 2
* Carefully read the instruction manual of
your 2 channel radio controller before using.
* Lesen Sie bitte vor Benützung die
Gebrauchsanweisung Ihres Senders.
2 Channel Radio Controller Unit
2 Kanal Fernsteuerung Set UM-3 Batteries (12pcs)
Mignon Akkus (12Stk.)
Charger for Batteries
Ladegerät für Akkus
7.2V Ni-Cd or Ni-MH Battery
7,2V Ni-Cd oder Ni-MH Akku
Electric Motor (540 type)
Elektromotor
Speed Controller
Fahrtenregler
SCHRITTE ZUR NEUTRALEINSTELLUNG
1) Senderbatterie einsetzen
2) Antenne herausziehen
3) Empfängerakkus einsetzen
4) Empfängerbatterie mit Empfänger verbinden
5) Empfängerantenne auslegen
6) Trimmung auf Mittelstellung
7) Sender einschalten
8) Empfänger einschalten
9) Vergewissern Sie sich, dass die Servos funktionieren
10) Bei Neutralstellung des Senders müssen die
Ruderhörner des Servos ebenfalls in Neutralstellung
sein.
* Ruderhörner neujustieren falls nicht in
Neutralstellung
11) Empfänger ausschalten
12) Sender ausschalten
13) Senderantenne einschieben
NICHT IM BAUSATZ ENTHALTEN IM BAUSATZ ENTHALTEN
Superkleber
Dämpferöl 30WT
2,5 mm Inbusschlüssel
5 mm Inbusschlüssel
Differentialfett
Schublehre
Sechskantschlüssel
Messer
Spitzzange
Farben
Kreuzschraubenzieher klein
Kreuzschraubenzieher gross
Lexanschere
Abdeckband
Seitenschneider
Feile
REQUIRED FOR OPERATION / NICHT IM LIEFERUMFANG ENTHALTEN
RADIO MUST BE SET AT NEUTRAL POSITION BEFORE INSTALLING IN THE KIT.
FERNSTEUERUNG MUSS VOR INSTALLATION AUF NEUTRAL POSITION STEHEN.
Touring Car Body (190mm)
Tourenwagen Karosserie (190mm)
3Robitronic Expert Touring Car
1) ASSEMBLY OF THE MOTOR MOUNT
MONTAGE DES MOTORTRÄGERS
2) ASSEMBLY OF THE MOTOR MOUNT LEFT-SIDE
MONTAGE DES MOTORTRÄGERS LINKE SEITE
3) ASSEMBLY OF THE GUIDE ROLLER
MONTAGE DER UMLENKROLLE
3x6mm
Flat Head Screw
Senkkopfschraube 3x6mm
Flat Head Screw
Senkkopfschraube
Motor Mount
Motorträger
M3x6mm Screw
Rundkopfschraube
M3x10mm Screw
Rundkopfschraube
Mid Drive Plate
Hauptwellenhalter
Alum. Post
Alusteher
5x10x4mm
Flange Ball Bearing
Kugellager mit Bund
5x10x4mm
Flange Ball Bearing
Kugellager mit Bund
3x1.5mm
O-Ring
Shaft
Bolzen
Guide Roller
Umlenkrad
4) ASSEMBLY OF THE MID DRIVE SHAFT
MONTAGE DER HAUPTWELLE
1.5x9 Pin
Mid Drive Shaft
Hauptwelle
22T Pulley
22Zähne Riemenrad
Plastic Washer
Distanzscheibe
Spur Gear Mount
Hauptzahnradmitnehmer
2x8 Pin
* Use file to break edges from Battery slots
* Kanten von Akkuschacht mit Feile brechen
A
A
AA
File
Feile
* Use 2x M3x6mm Screw for the Spur Gear (Page 20)
* 2x M3x6mm Rundkopfschrauben für das Hauptzahnrad verwenden (Seite 20)
Robitronic Expert Touring Car 4
5) ASSEMBLY OF THE MID DRIVE
MONTAGE DES MITTLEREN ANTRIEBS
4mm E-Ring
M3x8mm Screw
Rundkopfschraube
5x8x2,5mm
Flange Ball Bearing
Kugellager mit Bund
5x10x4mm
Ball Bearing
Kugellager
Belt
Riemen
* Put Belt between both Motor Mounts
* Riemen muß zwischen beiden
Motorblocks laufen
A
A
6) ASSEMBLY OF THE BELT CONTROLLER
MONTAGE DES RIEMEN KONTROLLRADES
3mm Nylon Nut
Stopmutter
6x13x5mm
Ball Bearing
Kugellager
Washer
Beilagscheibe
M3x16mm Screw
Schlitzkopfschraube
Bush
Hülse
6x13x5mm
Ball Bearing
Kugellager
Belt
Riemen
* Adjust 0.5mm between the ball bearing
and the belt
* Stellen Sie ca. 0,5mm Abstand zwischen
Kugellager und Riemen ein
* Use the 0.30mm Accurate Shim. If the Pulley is not in the center of the Guide Roller,
try 0.20 or 0.10mm Shim.
* Verwenden Sie die 0,30mm Distanzscheibe. Falls sich das Riemenrad nicht in der
Mitte von der Umlenkrolle befindet, versuchen Sie die 0,20 oder 0,10mm Scheibe.
0.30mm Accurate Shim
0,30mm Distanzscheibe
Ballbearing
Kugellager
0.30mm Accurate Shim
0,30mm Distanzscheibe
5Robitronic Expert Touring Car
7) BALL DIFFERENTIAL ASSEMBLY (Builds 2 differentials)
MONTAGE DES KUGELDIFFERENTIALS (2x)
CHECKING BALL DIFFERENTIAL
Kugellager
Ring
Auf die Richtung achten!
* Ring mit Sekundenkleber
befestigen.
Sekundenkleber
Riemenzahnrad
* Ausreichend Differentialfett
beifügen
1/8” Diffkugeln (12x)
Superkleber
* Diffscheiben auf
Diffmitnehmer kleben
Differentialschraube
Diffscheiben
Diffmitnehmer
Kugellager
Diffscheiben
Kugellager
Kugellager
Differentialschraube
1/16” Druck-
lagerkugeln
(8Stk.)
Sprengring
Drucklager-
scheibe
Difffett
Stecken Sie 2 Schraubenzieher in die Schlitze und
versuchen Sie das Riemenrad zu drehen.
Wenn sich das Riemenrad leicht dreht oder zu streng
ist gehen sie wie Schritt B vor.
Durch verstellen der Differentialschraube können Sie
das Diff locker oder strenger einstellen. Bitte
vorsichtig einstellen, sonst beschädigen Sie die
Kugeln bzw. Scheibe.
Um das Differential zu testen, halten Sie mit einer
Hand das Riemenrad und drehen an einem der
Diffmitnehmer. Die Diffmitnehmer müssen sich
entgegengesetzt drehen.
Mit dünnen
Imbusschlüssel
festhalten
Schraubenzieher
Schraubenzieher
Schraubenzieher
B
Robitronic Expert Touring Car 6
8) ASSEMBLY OF THE FRONT ARM BLOCK
MONTAGE DES VORDEREN GETRIEBEBLOCKS
9) ASSEMBLY OF THE FRONT DIFF. ONTO CHASSIS
MONTAGE DES VORDEREN GETRIEBE
AUF DAS CHASSIS
Kugellager
Kugellager
Vorderer
Riemenspanner
Vorderer Riemen-
spanner
Vorderer
Getriebeblock (links)
Vorderer Getriebeblock (rechts)
Vormontiertes Diff einsetzen
Fester Lockerer
Lang Kurz
*Auf die korrekte Position
des Differentials achten
*Beide Seiten gehören in die gleiche
Position. Die Standardposition ist Nr. 9
* Riemen vor der
Montage einsetzen.
Riemen
3x10mm Senkkopfschraube
Chassis
C
C
7Robitronic Expert Touring Car
10) ASSEMBLY OF THE FRONT KNUCKLE ARMS
MONTAGE DER VORDEREN RADTRÄGER
11) ASSEMBLY THE CVD UNIVERSAL SHAFT
MONTAGE DER CVD KARDANWELLEN
12) ASSEMBLY FRONT SUSPENSION ARMS
MONTAGE DER VORDEREN QUERLENKER
* Nicht zu fest anziehen!
Pivotball muß sich leicht aber
ohne viel Spiel bewegen können.
Vorderer Radträger
(links)
Vorderer Radträger
(rechts)
“L” steht für linke Seite
/ Inbusschraube Inbusschlüssel
Gelenkkugel
Plastik Halbschale
CVD Kardanwelle Kugellager
Kugellager Drücken Drücken
*Beide Kugellager wie gezeigt
hineindrücken
Vorderquerlenker oben
Vorderquerlenker unten
Madenschraube
(Rechts) (Links)
Front Knuckle Arm
Assembly
Vormontierter
Radträger
Inbusschlüssel
* Der linke und rechte Obere Querlenker
besitzen unterschiedliche Winkeln.
Stellen Sie ca. auf 2mm ein
Leave approx 2mm
* Ausfederwegbegrenzung
Linke und Rechte Seite montieren.
Linke und Rechte Seite montieren.
C
C
C
Robitronic Expert Touring Car 8
*Stabilizer is not necessary / Stabilisator ist nicht erforderlich.
13) ASSEMBLY THE FRONT SUSPENSION ARM TO ARM BLOCK
MONTAGE DER VORDEREN AUFHÄNGUNG AN DIE GETRIEBEBOX
14) ASSEMBLY OF THE FRONT STABILIZER
MONTAGE DES VORDEREN STABILISATOR
15) ASSEMBLY OF THE FRONT STABILIZER TO ARM
BLOCK / MONTAGE DES VORDEREN STABILISATOR
Oberer Achsstift (kurz)
Unterer Achsstift (lang)
Madenschraube
* Madenschraube in die
Nut einschrauben
* Madenschraube in die
Nut einschrauben
Madenschraube
Madenschraube
* Kardan vor der Montage einführen
Madenschraube
Madenschraube
Stabilisatorbefestigung
Superkleber
Superkleber
Stabikugelpfanne
Madenschraube
Stabilisatorbefestigung
Stabikugel
Stabilisatordraht
Stabilisatordraht
Schrauben
Justierhülse
Justierhülse
* Kugel muß in der Mitte fixiert
werden
Linke und Rechte Seite montieren.
Linke und Rechte Seite montieren.
C
CC
9Robitronic Expert Touring Car
17) ASSEMBLY OF THE REAR WHEEL HUB
MONTAGE DES HINTEREN RADTRÄGERS
16) ASSEMBLY OF THE FRONT SHOCK STAY
MONTAGE DER VORDEREN DÄMPFERBRÜCKE
Rundkopfschraube
Dämpferbrücke
Nachlaufeinstellclips
* Einstellclips zum Nachlauf verändern
* Auf Leichtgängikeit achten
Hinterer Radträger
Halbschale
Inbusschlüssel
Hinterer Radträger
Gelenkkugel
Inbus
Inbus
Gelenkkugel
Halbschale
* 2 Radträger für linke und rechte Seite montieren
Radachse
Radachse
10x15
Ball Bearing
Kugellager
10x15
Ball Bearing
Kugellager
Kugellager
Kugellager
Drücken
Drücken
* Kugellager wie in der
Skizze hineindrücken
C
D
Robitronic Expert Touring Car 10
18) ASSEMBLY OF THE REAR HUBS INTO REAR ARMS
MONTAGE DER HINTEREN RADTRÄGER
19) ASSEMBLY OF THE REAR DIFFERENTIAL INTO REAR BLOCK
MONTIEREN DES HINTEREN GETRIEBES
Madenschraube
Hinterer Querlenker unten
* Auf die Richtung achten
/auf ca. 4mm einstellen
* Ausfederwegbegrenzung
Inbusschlüssel
Cut
* Use tool to cut off the shaded area
* Schattierte Fläche wegschneiden
O-Ring
Kugellager
Kugellager
Hinterer Riemenspanner
Fester Lockerer
*Auf die korrekte Position
des Differentials achten.
Das vordere und hintere
Diff müssen auf der
gleichen Seite montiert
werden! * Beide Seiten gehören in die
gleiche Position.
Die Standardposition ist Nr. 5
Hinterer Riemenspanner
Linke und Rechte Seite montieren.
D
D
