Rixen & Kaul KLICKfix Manuel utilisateur

www.KLICKfix.com

quick-release-system

10 Kg max.

R&K KG 302 01/14

Der Gepäckträgeradapter ist die Basis für ein Zube-

hör-System rund um den Gepäckträger. Körbe, Boxen

und Taschen werden sekundenschnell sicher befestigt

und auf Tastendruck wieder gelöst. Alle Teile sind über

eine Zentralverriegelung abschließbar.

Wichtig: Vor jeder Fahrt korrekte Verriegelung und

festen Sitz des Zubehörs prüfen. Zubehör vor Transport

auf dem Auto-Fahrradträger unbedingt abnehmen!

Made in Germany

nachrüstbare Platte für Standard-Träger

Adapterplate for standard carriers

Adaptateur pour porte-bagages

The KLICKﬁx carrier-adapter is the base for an

accessory-system developed for standard carri-

ers. With just one click baskets, boxes and bags

automatically lock quickly and safely in adapter. All

accessories are lockable by a central key and to re-

lease by pressing the red button without efforts.

Important: Check secure mounting of the accessory

before each ride. If you transport the bike on the car-

rack, do not leave the accessory in the adapter.

L‘adaptateur de Porte-bagages KLICKﬁx est

l‘élément de base d‘un système d‘accroche sur porte-

bagages. Un simple «click» sufﬁt pour ﬁxer panier,

top case et sacoches auto-matiquement, en toute

sécurité. Appuyer sur le bouton rouge pour libérer

les accessoires. Une serrure permet de verrouiller

l‘ensemble du système. Important: Vériﬁer que les

éléments sont correctement ﬁxés avant chaque dé-

part. Ne pas oublier de retirer les accessoires lorsque

le vélo est transporté sur un porte-vélos.

GEPÄCKTRÄGER ADAPTER

REG. DESIGN · PAT. PEND. · MADE IN GERMANY · RIXEN & KAUL GMBH · LIMMINGHOFER STR. 9 · D-42699 SOLINGEN

für Topcases & Körbe

für Seitentaschen

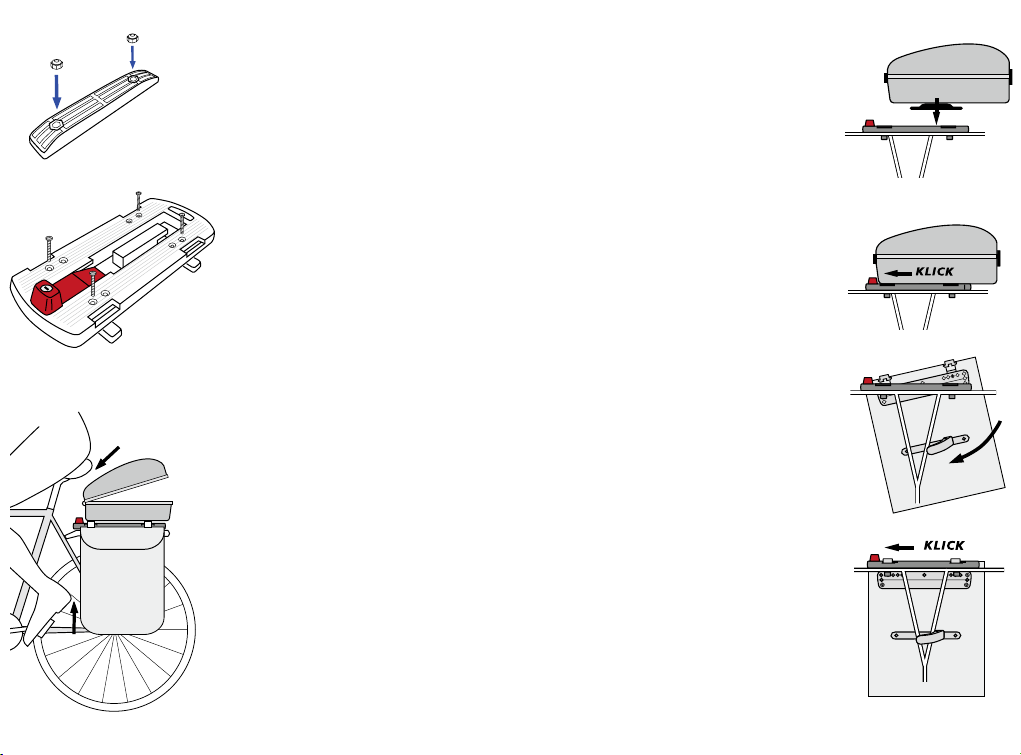

Montage Der Adapter läßt sich auf allen

üblichen Gepäckträgern bis 145mm Breite

montieren. Muttern in die Befestigungsbrücken

eindrücken. Adapter mit der roten Taste nach

vorn auf den Gepäckträger setzen. Position

so wählen, daß bei aufgesetztem Zubehör

genügend Abstand zu Sattel und Pedal bleibt.

Der Adapter sollte ﬂach auﬂiegen, ggf. die Fe-

derklappe entfernen. Adapter mit je einer

Befestigungsbrücke vorne und hinten

verschrauben. Sie können zwischen 2

Schraubpositionen wählen. Adapter seit-

lich ausrichten und Schrauben festziehen,

bis die Platte nicht mehr verschiebbar ist.

Mounting The adapter can be mounted on car-

riers up to 145mm in width. Press the nuts into

both brackets. Place the adapter onto the carrier

with the red button in front. Choose a position

that leaves enough space between accessory

and saddle or pedals.

The adapter needs a carrier with even surface.

If neccessary remove spring clamp. Mount the

plate with both brackets. You can choose be-

tween two screw positions. Adjust the adapter

and fasten screws tightly.

Montage L‘adaptateur peut-être monté sur

les porte-bagages jusqu‘à 145mm de large.

Placer les écrous frein dans les 2 brides de

ﬁxation et positionner l‘adaptateur sur

le port-bagages avec bouton rouge vers

l‘avant.

Selon le ou les accessoire qui seront ﬁxé dessus,

l‘adaptateur devra être ﬁxé sur le porte bagages

de telle sorte que leur manipulation soit aisée, et

n‘entrave pas les mouvements du cycliste et que

leur avancée n‘accroche pas la selle. Retirer au

besoin le tendeur de porte-bagages. Fixer

l‘adaptateur avec une des barres de ﬁxation à

l‘avant et la seconde à l‘arrière. 2 positions sont

possibles. Serrez les vis jusqu‘à ce que la plaque

ne bouge plus.

Bedienung Körbe, Boxen und Koffer in die

obere Aufnahme einsetzen und die Taschen

seitlich einhängen. Alle Zubehörteile verriegeln

automatisch beim Vorschieben und sind zentral

abschließbar. Zum Abnehmen Taste drücken und

Zubehör nach hinten schieben.

Using Place baskets or boxes in the upper

central slot. The bags can be connected to the

side slots. All parts are locked automatically

when pushing them forward. Press the release

button and push the accessory backwards to re-

move it from the adapter.

Utilisation Paniers et Top Case sont positionés

sur la partie supérieure de l‘adaptateur. Les sa-

coches se ﬁxent sur les côtés. Placer les acces-

soires sur l‘adaptateur et pousser vers l‘avant.

Le système se verrouille automatiquement. Dé-

bloquer par simple pression du bouton et pous-

ser les accessoires vers l‘arrière.
