Riello RG1F Guide de démarrage rapide

20039735 (3) - 12/2014

Istruzioni per installazione, uso e manutenzione

Montage und Bedienungsanleitung

Instructions pour installation, utilisation et entretien

Installation, use and maintenance instructions

Instrucciones de instalación, montaje y funcionamiento

Installatie-, gebruiks- en onderhoudsvoorschriften

Bruciatori di gasolio

Öl-Gebläsebrenner

Brûleurs fioul domestiques

Light oil burners

Quemadores de gasóleo

Stookoliebranders

Funzionamento monostadio

Einstufiger Betrieb

Fonctionnement à 1 allure

One stage operation

Funcionamiento de una sola llama

Eentrapsbranders

CODICE - CODE

CODIGO

MODELLO - MODELL - MODÈLE

MODEL - MODELO TIPO - TYP - TYPE

3736370 - 3736380 RG1F 363T1

20039275 RG1F TL 363T1

20039735

DICHIARAZIONE DI CONFORMITA’

RIELLO S.p.A. dichiara sotto la propria responsabilità che il bruciatore serie Gulliver modello RG1F è con-

forme alle seguenti Direttive Europee:

- Direttiva del Consiglio 2006/95/CE – relativa al Materiale Elettrico

- Direttiva del Consiglio 2006/42/CE – relativa alla Sicurezza delle Macchine

- Direttiva del Consiglio 2004/108/CE – relativa alla Compatibilità Elettromagnetica

e con le seguenti Norme Tecniche: EN 267, EN 60730-5, EN 60529 (IP X0D).

CE Reg. N.: 0036 0341/03 secondo 92/42/CEE.

KONFORMITÄTSERKLÄRUNG

RIELLO S.p.A. erklärt unter ihrer Haftung, dass der Brenner der Serie Gulliver Modell RG1F mit folgenden

Europäischen Richtlinien konform ist:

- EG-Richtlinie 2006/95/EG – Elektrisches Material

- EG-Richtlinie 2006/42/EG – Maschinenrichtlinie

- EG-Richtlinie 2004/108/EG – Elektromagnetische Verträglichkeit

und mit folgenden Technischen Normen konform sind: EN 267, EN 60730-5, EN 60529 (IP X0D).

CE - Reg. - Nr.: 0036 0341/03 nach 92/42/EWG.

DÉCLARATION DE CONFORMITÉ

RIELLO S.p.A. déclare sous sa propre responsabilité que le brûleur série Gulliver modèle RG1F est con-

forme aux Directives européennes suivantes:

- Directive du Conseil 2006/95/CE – relative au Matériel Électrique

- Directive du Conseil 2006/42/CE – relative à la Sécurité des Machines

- Directive du Conseil 2004/108/CE – relative à la Compatibilité Électromagnétique

et aux Normes Techniques suivantes: EN 267, EN 60730-5, EN 60529 (IP X0D).

CE Certification N.: 0036 0341/03 selon 92/42/CEE.

Ing. U. Ferretti

Direzione Divisione Bruciatori

Leitung des Bereichs Brenner

Direction Division Brûleurs

RIELLO S.p.A.

20039735

DECLARATION OF CONFORMITY

RIELLO S.p.A. hereby declares under its sole responsibility that the Gulliver series burner model RG1F con-

forms to the following European Directives:

- Council Directive 2006/95/EC - relating to Electrical Equipment

- Council Directive 2006/42/EC – relating to Machinery

- Council Directive 2004/108/EC – relating to Electromagnetic Compatibility

and to the following Technical Standards: EN 267, EN 60730-5, EN 60529 (IP X0D).

CE Certification No.: 0036 0341/03 as 92/42/EEC.

DECLARACIÓN DE CONFORMIDAD

RIELLO S.p.A. declara, bajo su responsabilidad, que el quemador serie Gulliver modelo RG1F es conforme

a las siguientes Directivas Europeas:

- Directiva del Consejo 2006/95/CE – relativa al Material Eléctrico

- Directiva del Consejo 2006/42/CE – en materia de Seguridad de las Máquinas

- Directiva del Consejo 2004/108/CE – relativa a la Compatibilidad Electromagnética

y a las siguientes Normas Técnicas: EN 267, EN 60730-5, EN 60529 (IP X0D).

CE Reg. N.: 0036 0341/03 según 92/42/EEC.

VERKLARING VAN OVEREENSTEMMING

RIELLO S.p.A. verklaart onder eigen verantwoordelijkheid dat de brander van de serie Gulliver model RG1F in

overeenstemming is met de volgende Europese richtlijnen:

- Richtlijn van de Raad 2006/95/EG – inzake het Elektrisch Materiaal

- Richtlijn van de Raad 2006/42/EG – inzake de Veiligheid van de Machines

- Richtlijn van de Raad 2004/108/EG – inzake de Elektromagnetische Compatibiliteit

en met de volgende Technische Normen: EN 267, EN 60730-5, EN 60529 (IP X0D).

EG Certificaat Nr.: 0036 0341/03 conform 92/42/EEG.

Ing. U. Ferretti

Burners Division Department

Dirección División Quemadores

Directie Afdeling Branders

RIELLO S.p.A.

20039735

INDICE

1. DESCRIZIONE DEL BRUCIATORE

Bruciatore di gasolio con funzionamento monostadio.

1.1 MATERIALE A CORREDO

Flangia con schermo isolante. . . . . . . N° 1 Viti e dadi per flangia di fissaggio al generatore . . . N° 4

Vite e dadi per flangia . . . . . . . . . . . . N° 1 Tubi flessibili con nipples . . . . . . . . . . . . . . . . . . . . N° 2

Spina a 7 poli. . . . . . . . . . . . . . . . . . . N° 1

1. DESCRIZIONE DEL BRUCIATORE. . . . 1

1.1 Materiale a corredo . . . . . . . . . . . . . . . . 1

2. DATI TECNICI . . . . . . . . . . . . . . . . . . . . 2

2.1 Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . 2

2.2 Accessori . . . . . . . . . . . . . . . . . . . . . . . . 2

2.3 Dimensioni . . . . . . . . . . . . . . . . . . . . . . . 3

2.4 Campo di lavoro. . . . . . . . . . . . . . . . . . . 3

3. INSTALLAZIONE. . . . . . . . . . . . . . . . . . 4

3.1 Fissaggio al generatore . . . . . . . . . . . . . 4

3.2 Posizione di funzionamento . . . . . . . . . . 4

3.3 Alimentazione del combustibile . . . . . . . 5

3.4 Impianti idraulici . . . . . . . . . . . . . . . . . . . 5

3.5 Collegamenti elettrici . . . . . . . . . . . . . . . 7

4. FUNZIONAMENTO . . . . . . . . . . . . . . . . . 8

4.1 Regolazione della combustione. . . . . . . . 8

4.2 Ugelli consigliati . . . . . . . . . . . . . . . . . . . 8

4.3 Posizione di manutenzione . . . . . . . . . . . 9

4.4 Regolazione elica - elettrodi . . . . . . . . . . 10

4.5 Pressione pompa . . . . . . . . . . . . . . . . . . 10

4.6 Regolazione testa di combustione. . . . . . 10

4.7 Regolazione serranda aria . . . . . . . . . . . 10

4.8 Programma di avviamento. . . . . . . . . . . . 10

5. MANUTENZIONE . . . . . . . . . . . . . . . . . . 11

6. ANOMALIE / RIMEDI . . . . . . . . . . . . . . . 12

Per abbinamento con generatori d’aria calda in Germania (WLE secondo DIN 4794) è necessario sostituire

l’apparecchiatura esistente con il tipo Riello 550 SMD (togliere il ponte) ed il sensore fiamma con il tipo

amplificato (entrambe totalmente intercambiabili). Tale apparecchiatura, in abbinamento con il “Kit sblocco

a distanza” (da ordinarsi a parte), permette anche di gestire la funzione sblocco remoto.

ATTENZIONE

Fig. 1

1– Pompa olio

2– Apparecchiatura di

comando e controllo

3– Pulsante di sblocco con

segnalazione di blocco

4– Flangia con schermo isolante

5– Gruppo regolazione

serranda aria

6– Gruppo portaugello

7– Fotoresistenza

Fig. 1

S7194

20039735 2I

2. DATI TECNICI

2.1 DATI TECNICI

2.2 ACCESSORI (optional):

KIT ESTENSIONE TESTA

La testa di combustione del bruciatore può essere sostituita dalla versione testa lunga con l’utilizzo di un kit

speciale, da richiedersi a parte.

Per la sua installazione fare riferimento alle istruzioni che l’accompagnano.

Il kit deve essere installato in conformità alle leggi e alle normative locali.

KIT DISTANZIALE

E’ disponibile un kit speciale che installato sul bruciatore consente di ridurre la penetrazione della testa

nella camera di combustione.

Per l’installazione del “kit distanziale” fare riferimento alle istruzioni che l’accompagnano.

Il kit deve essere installato in conformità alle leggi e alle normative locali.

KIT PRERISCALDATORE

E’ disponibile un kit speciale che installato nella testa di combustione permette di riscaldare il combustibile

al fine di garantire l’accensione ed il funzionamento regolari del bruciatore. E’ essenzialmente utilizzabile in

particolari condizioni atmosferiche (basse temperature), con alta viscosità del gasolio e con portate basse.

Per l’installazione del “kit distanziale” fare riferimento alle istruzioni che l’accompagnano.

Il kit deve essere installato in conformità alle leggi e alle normative locali.

APPARECCHIATURA 550 SMD E SENSORE FIAMMA A INFRAROSSI

E’ disponibile su richiesta un’apparecchiatura più efficiente, per abbinamento con generatori d’aria calda,

aventi le seguenti caratteristiche:

- funzione di ripristino scintilla;

- interruttore per post-accensione e riciclo;

- led di segnalazione delle varie fasi di funzionamento:

(led verde = funzionamento motore, led giallo = fase di preriscaldo, led rosso = post-combustione);

- presa per sblocco remoto e funzione di sblocco per mancato spegnimento.

Per l’installazione dell’apparecchiatura fare riferimento alle istruzioni che l’accompagnano.

Il kit deve essere installato in conformità alle leggi e alle normative locali.

KIT SBLOCCO REMOTO

E’ disponibile un kit speciale che installato sull’apparecchiatura 550 SMD permette lo sblocco del bruciato-

re a distanza.

Il kit deve essere installato in conformità alle leggi e alle normative locali.

TIPO 363T1

Portata - Potenza termica 2,7 5kg/h–3260 kW

Combustibile Gasolio, viscosità 4 6 mm2/s a 20 °C

Alimentazione elettrica Monofase,

~50Hz 220/230V ±10%

Monofase,

~60Hz 220/230V ±10%

Motore 0,7A assorbiti – 2800 g/min

294 rad/s

0,9A assorbiti – 3230 g/min

339 rad/s

Condensatore 4 F

Trasformatore d’accensione Secondario 8 kV – 16 mA

Pompa Pressione 8 15 bar

Potenza elettrica assorbita 0,155 kW 0,2 kW

20039735

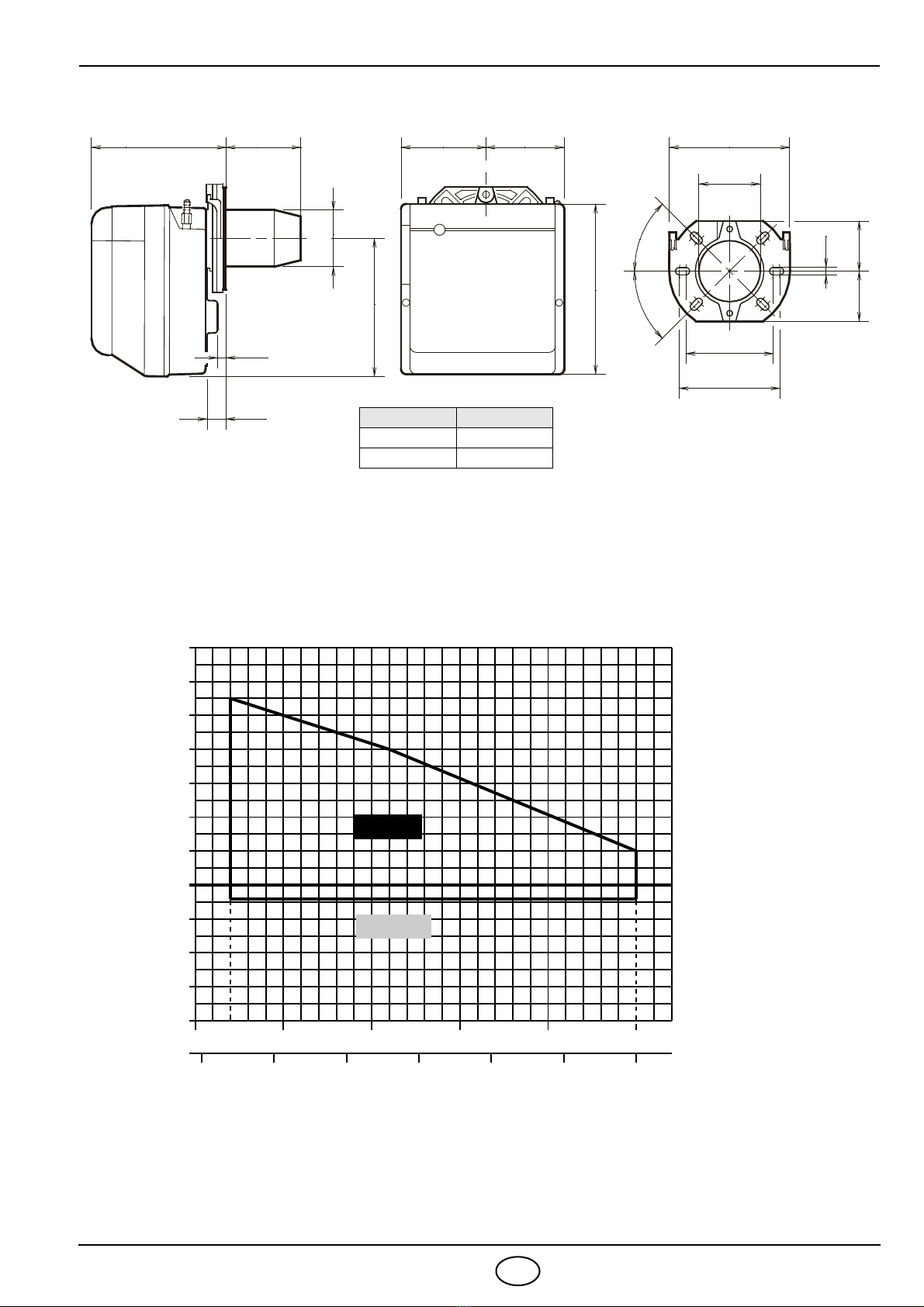

2.3 DIMENSIONI

2.4 CAMPO DI LAVORO

Il campo di lavoro è stato definito in conformità alle prescrizioni della norma EN 267 (da 0,7 a - 0,2 mbar).

Il bruciatore è applicabile per funzionamento con camera di combustione in depressione (fino a - 2 mbar),

secondo i termini di approvazione previsti dalla norma EN 746-2 per l’intero apparecchio equipaggiato.

196 A 122 180

130

150

210

254

7272

45°

D5699

112

ø84

Modello A(mm)

RG1F 93

RG1F TL 163

Portata di gasolio – kg/h

Potenza termica – kW

0,6

0,4

0,2

-1,0

Pressione in camera di

combustione – mbar

0,1

0,3

0,5

0,7

-2,0

-0,5

-1,5

20095949

EN 267

33,5

30 40

2,5 4,5

35 45 55

EN 746-2

20039735 4I

3. INSTALLAZIONE

L’INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE LEGGI E

NORMATIVE LOCALI.

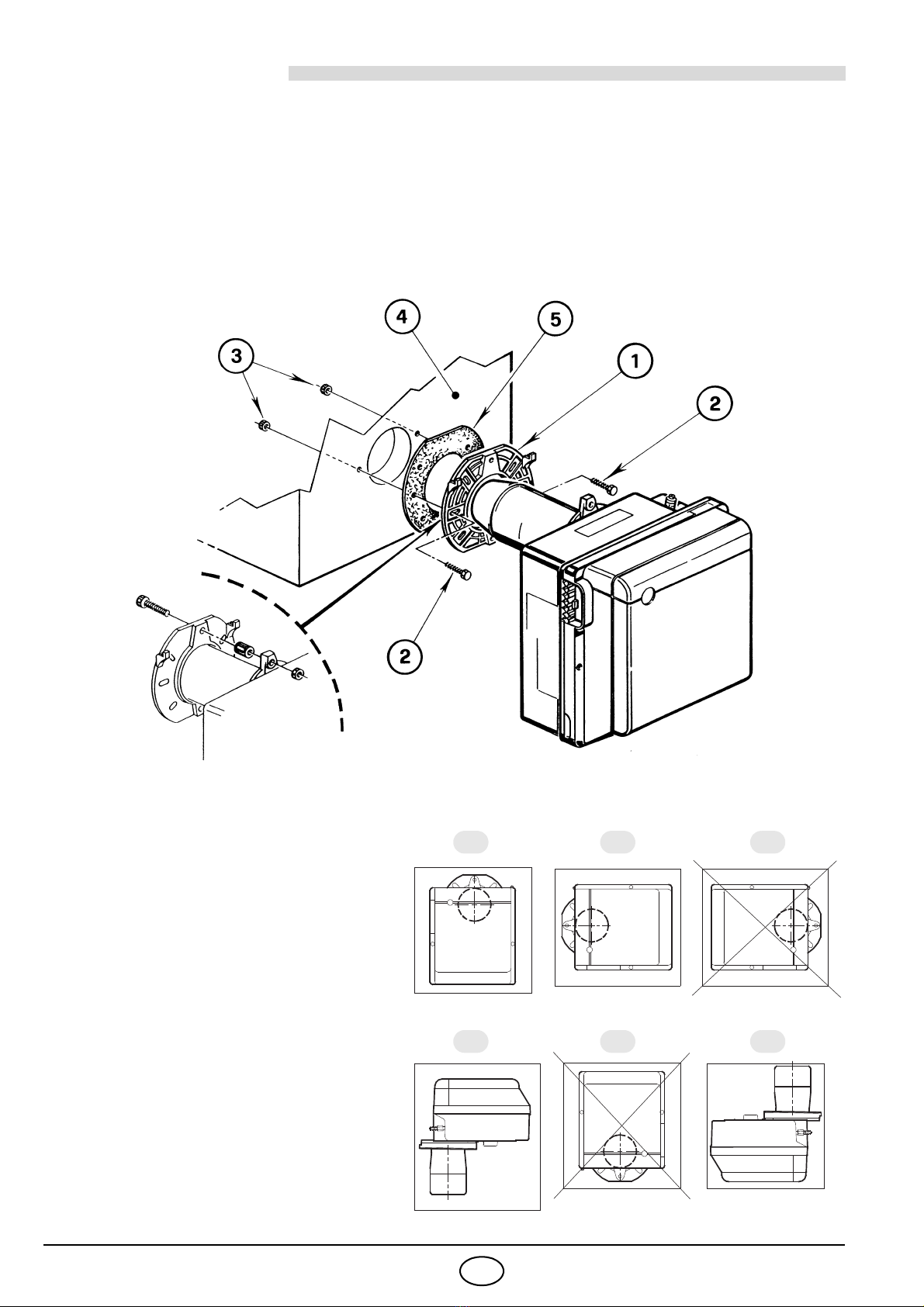

3.1 FISSAGGIO AL GENERATORE

Inserire sulla flangia (1) la vite e i due dadi, (vedi fig. 3).

Allargare, se necessario, i fori dello schermo isolante (5).

Fissare alla portina del generatore (4) la flangia (1) mediante le viti (2) e (se necessario) i dadi (3) inter-

ponendo lo schermo isolante (5), (vedi fig. 2).

3.2 POSIZIONE DI FUNZIONAMENTO

Fig. 2

Fig. 3 S7189

Il bruciatore è predisposto esclusivamente per

il funzionamento nelle posizioni 1, 2, 4 e6.

Ogni altro posizionamento è da ritenersi com-

promissorio per il buon funzionamento dell’ap-

parecchio.

Le installazioni 3e 5sono vietate per motivi di

sicurezza.

D4420

1 2 3

4 5 6

20039735

3.3 ALIMENTAZIONE DEL COMBUSTIBILE

Il bruciatore è predisposto per ricevere i tubi di alimentazione del gasolio da entrambi i lati.

A seconda che l’uscita dei tubi avvenga a destra o a sinistra del bruciatore si dovranno invertire sia la

piastrina di fissaggio (1) che la squadretta di chiusura (2) (vedi fig. 4).

3.4 IMPIANTI IDRAULICI

È necessario installare un filtro sulla linea di ali-

mentazione del combustibile.

OLa pompa è predisposta per funzionamento bitubo.

OPer il funzionamento monotubo è necessario svitare

il tappo di ritorno (2), togliere la vite di by-pass (3) e

quindi riavvitare il tappo (2) con coppia di serraggio

0,5 Nm.

OAccertarsi, prima di mettere in funzione il bruciatore,

che il tubo di ritorno del combustibile non abbia

occlusioni.

Una eccessiva contropressione (Š1 bar)

provocherebbe la rottura dell’organo di tenuta della

pompa, con conseguenti perdite di combustibile

all’interno del bruciatore.

La pompa dispone di un organo di regolazione della pres-

sione di mandata (4). La pressione aumenta con la rotazi-

one oraria, viceversa nel senso opposto.

La sensibilità indicativa è di circa 1 bar per giro.

La pressione è regolabile nel range 8 15 bar.

D5700

221 1

Fig. 4

1- Aspirazione

2- Ritorno

3- Vite di by-pass

4- Attacco manometro

5- Regolatore di pressione

6- Attacco vacuometro

7- Valvola

8- Presa di pressione ausiliaria

324

Fig. 5

D5487

POMPA (vedi fig. 5)

20039735 6I

Gli impianti monotubo in pressione presentano una pressi-

one del combustibile positiva all’ingresso del bruciatore.

Tipicamente hanno il serbatoio ad altezza maggiore del

bruciatore o sistemi di pompaggio del combustibile esterni

al bruciatore.

Nell’impianto di fig. 6, la tabella riporta le lunghezze mas-

sime indicative per la linea di alimentazione in funzione del

dislivello, della lunghezza e del diametro della condotta

combustibile.

INNESCO POMPA

È sufficiente allentare l’attacco del vacuometro (5, fig. 5)

ed attendere la fuoriuscita del combustibile.

Gli impianti in depressione presentano una pressione del

combustibile negativa (depressione) all’ingresso del bruci-

atore. Tipicamente hanno il serbatoio ad altezza minore del bruciatore.

Negli impianti di fig. 7 e 8, la tabella riporta le lunghezze massime indicative per la linea di alimentazione in

funzione del dislivello, della lunghezza e del diametro della condotta combustibile.

INNESCO POMPA

Negli impianti di fig. 7 e 8 è necessario avviare il bruciatore ed attendere l’innesco. Nel caso in cui avviene

il blocco del bruciatore prima dell’arrivo del combustibile, attendere almeno 20 secondi, poi ripetere l’oper-

azione.

Negli impianti in depressione bitubo (fig. 8) si consiglia di far arrivare la tubazione di ritorno alla stessa al-

tezza della tubazione di aspirazione. In questo caso non è necessaria la valvola di fondo.

Se, invece, la tubazione di ritorno arriva sopra il livello del combustibile la valvola di fondo è indispensabile.

Questa soluzione è meno affidabile della precedente per la possibile mancanza di tenuta della valvola.

IMPIANTI MONOTUBO IN PRESSIONE (fig. 6)

metri

L metri

øi

8 mm

øi

10 mm

0,5

1,5

100

Fig. 6

IMPIANTO NON

AMMESSO IN GERMANIA

max. 4 m

D5703

IMPIANTI IN DEPRESSIONE (fig. 7 e 8)

metri

L metri

øi

8 mm

øi

10 mm

0,5

1,5

3,5

100

NOTA PER TUTTI I TIPI DI IMPIANTO

L’installatore deve garantire che la depressione di alimentazione non su-

peri mai 0,4 bar (30 cm Hg). Oltre tale valore si ha liberazione di gas dal

combustibile. Si raccomanda che le tubazioni siano a perfetta tenuta.

H= dislivello; L = max. lunghezza del tubo di aspirazione;

øi = diametro interno del tubo.

Fig. 7 Fig. 8

max. 4 m

D5705

20039735

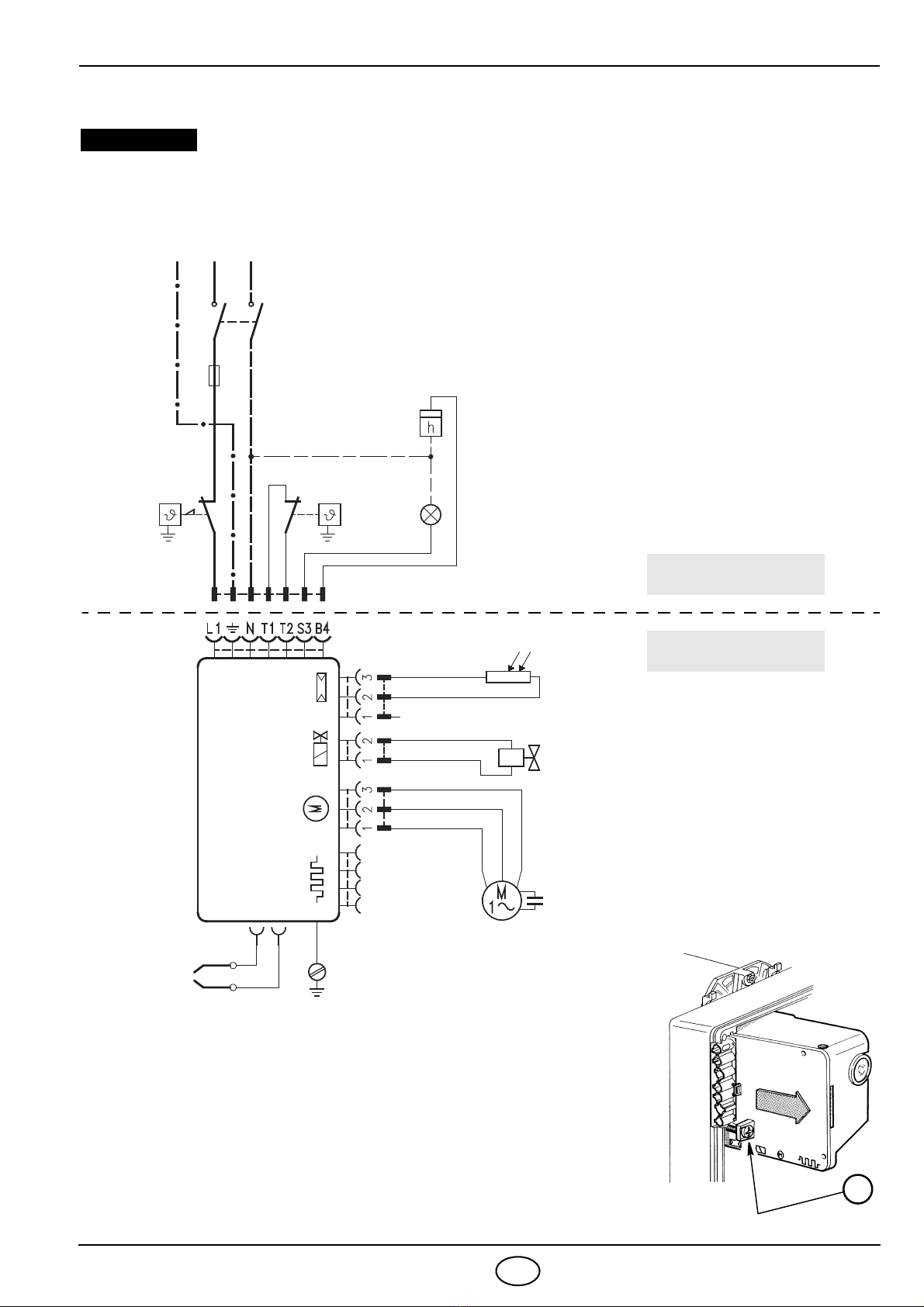

3.5 COLLEGAMENTI ELETTRICI

NON SCAMBIARE IL NEUTRO CON LA FASE

ATTENZIONE

NOTE:

– Sezione dei conduttori: min. 1 mm2.

(Salvo diverse indicazioni di norme e leggi locali).

– I collegamenti elettrici eseguiti dall’installatore

devono rispettare le norme vigenti nel paese.

APPARECCHIATURA, (vedi fig. 9)

Per togliere l’apparecchiatura dal bruciatore allentare la vite (A) e tirare

nel senso della freccia dopo aver sconnesso tutti i componenti, la spina

a 7 poli ed il filo di terra.

In caso di smontaggio dell’apparecchiatura riavvitare la vite (A)

con una coppia di serraggio da 1 ÷ 1,2 Nm.

COLLAUDO

Verificare l’arresto del bruciatore aprendo i termostati

ed il blocco oscurando la fotoresistenza.

D1913

Spina 7 poli

Presa 7 poli

Nero

Bianco

Condensatore

Interruttore generale

T6A

Motore

Termostato di

sicurezza

Blu

Valvola olio

Contaore

(230V - 0,1A max.)

Termostato

di limite Segnalazione

di blocco a distanza

Elettrodi

di accensione

Marrone

Terra bruciatore

Fotoresistenza

PE L N

~50/60Hz 220/230V

Blu

(230V - 0,5A max.)

ESEGUITO

IN FABBRICA

A CURA

DELL’INSTALLATORE

552SE

APPARECCHIATURA

S7186

Fig. 9

Autres manuels pour RG1F

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Riello Brûleur

Riello

Riello 40 G3RK Guide de démarrage rapide

Riello

Riello RS 64/M MZ Guide de démarrage rapide

Riello

Riello P 140P/NA Guide de démarrage rapide

Riello

Riello 40 FS8 TL Guide de démarrage rapide

Riello

Riello DB 4 SM BLU Guide de démarrage rapide

Riello

Riello BGK3 Guide de démarrage rapide

Riello

Riello 652 T1 Guide de démarrage rapide

Riello

Riello 568M Guide de démarrage rapide

Riello

Riello 40 FS20 CV Guide de démarrage rapide

Riello

Riello RS 34/E MZ Guide de démarrage rapide

Riello

Riello RDB 3.2 BX 32/50 Guide de démarrage rapide

Riello

Riello RLS 160/E MX Guide de démarrage rapide

Riello

Riello RDB1 50 Guide de démarrage rapide

Riello

Riello MB8SM BLU Guide de démarrage rapide

Riello

Riello 519T80 Guide de démarrage rapide

Riello

Riello RDB2.2 54 BF MISTRAL Guide de démarrage rapide

Riello

Riello RDB 2.2 BX 12-18 Guide de démarrage rapide

Riello

Riello RG0.1 Guide de démarrage rapide

Riello

Riello 40 GS10/M Guide de démarrage rapide

Riello

Riello 40 GS10 Guide de démarrage rapide

Riello

Riello 370T1 Series Guide de démarrage rapide

Riello

Riello G5RK Guide de démarrage rapide

Riello

Riello DB6 SE C03 TC FS1 FGR T250 Guide de démarrage rapide

Riello

Riello RS 200/E FGR Guide de démarrage rapide

Manuels Brûleur populaires d'autres marques

True Induction

True Induction TI4B Manuel utilisateur

Weishaupt

Weishaupt WG20 Series Manuel utilisateur

Carolina Cooker

Carolina Cooker M116672 Manuel utilisateur

Unigas

Unigas HTP2000 Manuel utilisateur

baltur

baltur BT 250 DSG 4T Manuel utilisateur

muenkel design

muenkel design round burner Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 Manuel utilisateur

baltur

baltur BT 14 DSGW Manuel utilisateur

artisan

artisan Art-SB1 Mode d’emploi

AESYS

AESYS TurboFire II Manuel utilisateur

IKEA

IKEA GRILLSKÄR Manuel utilisateur

RUSTA

RUSTA SAREK Manuel utilisateur

PROPOINT

PROPOINT 8933657 Manuel utilisateur

baltur

baltur TBL 1000 ME Manuel de référence

Riello Burners

Riello Burners P 200 P/G Guide de démarrage rapide

WLD-TEC

WLD-TEC powerjet Manuel utilisateur

MSR

MSR DRAGONFLY Manuel utilisateur

baltur

baltur COMIST 23SP Manuel utilisateur
