Riello G3R Guide de démarrage rapide

2902666 (1) - 05/2011

Istruzioni per installazione, uso e manutenzione

Montage und Bedienungsanleitung

Instructions pour installation, utilisation et entretien

Installation, use and maintenance instructions

Bruciatore di gasolio

Öl-Gebläsebrenner

Brûleur fioul domestique

Light oil burner

CODICE - CODE MODELLO - MODELL - MODEL TIPO - TYP - TYPE

3743831 G3R 510 T3R

Funzionamento monostadio

Einstufiger Betrieb

Fonctionnement à 1 allure

One stage operation

2666 1I

ITALIANO

DATI TECNICI

Bruciatore con marcatura CE in conformità alle Direttive CEE: Compatibilità Elettromagnetica

2004/108/CE, Bassa Tensione 2006/95/CE, Macchine 2006/42/CE e Rendimento 92/42/CEE.

Il bruciatore risponde al grado di protezione IP 40 secondo EN 60529.

CE Reg. N.: 0036 0315/01 secondo 92/42/CEE.

TIPO 510 T3R

Portata - Potenza termica 2 3 kg/h - 23,8 35,5 kW

(Hi= 11,86 kWh/kg)

Combustibile Gasolio, viscosità 4 6 mm2/s a 20°C

Alimentazione elettrica Monofase, 230V ±10% ~50Hz

Motore 0,7 A assorbiti – 2850 g/min – 298 rad/s

Condensatore 4 F

Trasformatore d’accensione Secondario 8 kV – 16 mA

Pompa Pressione: 8 ÷15 bar

Potenza elettrica assorbita 0,165 kW

1– Ritorno

2– Aspirazione

3– Attacco manometro

4– Regolatore pressione pompa

5– Attacco vacuometro

6– Viti fissa serranda

7– Martinetto con serranda

8– Pulsante di sblocco con

segnalazione di blocco

9– Flangia con schermo isolante

D6252

Fig. 1

FUNZIONAMENTO MARTINETTO 7)(Fig. 1)

Si raccomanda fortemente un controllo periodico del

funzionamento della pressione della pompa (annual-

mente o ancor meglio semestralmente, se il funziona-

mento del bruciatore è continuo).

Se il valore è inferiore a 1 bar rispetto a quello della

taratura iniziale, verificare la pulizia della pompa e dei

filtri di linea.

Nel caso in cui la pressione non sia ripristinabile, si

prega di sostituire la pompa al fine di garantire che,

durante il tempo di preventilazione, la pressione sia

almeno di 3,7 bar.

PERICOLO

2666 2I

MATERIALE A CORREDO

CAMPI DI LAVORO (secondo EN 267)

DIMENSIONI

Quantità Descrizione

Tubi flessibili con nipples

Flangia con schermo isolante

Viti e dadi per flangia di fissaggio alla caldaia

Vite e dadi per flangia

Passacavo

0.8

0.2

0.4

Pressione in camera di

combustione – mbar

Portata di gasolio - kg/h

Potenza termica - kW

D11515

0.6

2 2.2 2.4 2.6 2.8 3

24 26 28 30 32 34 36

Flangia Bruciatore

252 86 203

130

45°

215

164

D6253

180

75 72

150

45°

ø89

2666 3I

FISSAGGIO ALLA CALDAIA

L’INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE

LEGGI E NORMATIVE LOCALI.

È indispensabile che tra la portina della caldaia e la flangia del bruciatore sia interposto lo scher-

mo isolante (9, fig. 1). Questo schermo isolante ha sei fori che vanno eventualmente modificati

come in figura a lato.

Verificare che il bruciatore una volta installato sia leggermente

inclinato verso il basso. (Vedi fig. 2). FISSAGGIO BRUCIATORE

Il bruciatore è predisposto per

ricevere i tubi di alimentazione

del gasolio da entrambi i lati.

D5242 D5218

Fig. 2

S7386

2666 4I

IMPIANTI IDRAULICI

ATTENZIONE:

OÈ necessario installare un filtro sulla linea di alimentazione del combustibile.

OAccertarsi, prima di mettere in funzionamento il bruciatore, che il tubo di ritorno non abbia occlu-

sioni. Un eventuale impedimento provocherebbe la rottura dell’organo di tenuta della pompa.

Non si deve superare la depressione

max. di 0,4 bar (30 cm Hg). Oltre tale

valore si ha liberazione di gas dal

combustibile.

Si raccomanda che le tubazioni sia-

no a perfetta tenuta.

Negli impianti in depressione si

consiglia di far arrivare la tubazione

di ritorno alla stessa altezza della

tubazione di aspirazione. In questo

caso non è necessaria la valvola di

fondo.

Se invece la tubazione di ritorno arriva

sopra il livello del combustibile la val-

vola di fondo è indispensabile.

Questa soluzione è meno sicura della

precedente per la possibile mancanza

di tenuta della valvola.

INNESCO POMPA

Avviare il bruciatore ed attendere l’in-

nesco. Se avviene il blocco prima

dell’arrivo del combustibile, attendere

20 secondi almeno, poi ripetere l’ope-

razione.

metri

Lmetri

ø i

8 mm ø i

10 mm

0,5

1,5

100

Importante

La pompa è predisposta per funzionamento bitubo.

Per il funzionamento monotubo è necessario togliere la vite di by-pass

(A). (Vedi figura a lato).

metri

Lmetri

ø i

8 mm ø i

10 mm

0,5

1,5

3,5

100

D5199

H= dislivello.

L= max. lunghezza del

tubo di aspirazione.

ø i = diametro interno del

tubo.

H max. 4 m

D5220

IMPIANTO

IN GERMANIA

NON AMMESSO

max. 4 m

min. 0.1 m

D5219

INNESCO POMPA

Allentare l’attacco del vacuometro (5, fig. 1, pag. 1)

ed attendere la fuoriuscita del combustibile.

2666 5I

COLLEGAMENTI ELETTRICI

S7026

A321

PERCORSO DEL CAVO ELETTRICO

1- Passacavo N- Neutro

2- Fissacavo L- Fase

3- Morsettiera - Terra bruciatore

ATTENZIONE

Non scambiare il neutro con la fase.

Marrone

Bianco (50V)

Blu

Motore

Condensatore

Neutro

T6A

Nero

ESEGUITO IN FABBRICA

230V ~50Hz

123456789

Blu

Marrone

Valvola

D5498

Nero

Morsettiera appa-

recchiatura 531SE*

Rosso

11 10 12

Resistenza 55W

Interruttore generale

Termostato di limite

NOTE:

– Sezione dei conduttori: min. 1 mm2.

(Salvo diverse indicazioni di norme e leggi

locali).

– I collegamenti elettrici eseguiti dall’installatore

devono rispettare le norme vigenti nel paese.

– Per togliere l’apparecchiatura dal brucia-

tore; allentare la vite (A) (vedi figura) e

tirare nel senso della freccia.

– La fotoresistenza è montata direttamente

nell’apparecchiatura (sotto il trasformatore di

accensione) su un supporto ad innesto rapido.

COLLAUDO

Verificare l’arresto del bruciatore aprendo i

termostati.

Termostato di sicurezza

Segnalazione di blocco a distanza

(230V - 0,5A max.)

2666 6I

REGOLAZIONE COMBUSTIONE

In conformità con la Direttiva Rendimento 92/42/CEE, l’applicazione del bruciatore alla caldaia, la

regolazione e il collaudo, devono essere eseguiti nell’osservanza del manuale d’istruzione della

caldaia stessa, compreso il controllo della concentrazione di CO e CO2nei fumi, della loro tempe-

ratura e di quella media dell’acqua della caldaia.

A seconda della portata richiesta dalla caldaia vanno definiti l’ugello, la pressione della pompa e la

regolazione della serranda, secondo la tabella seguente.

I valori indicati in tabella sono ottenuti su caldaia CEN (secondo EN 267).

Sono riferiti al 12,5% di CO2, al livello del mare e con temperatura ambiente e del gasolio a 20°C.

UGELLI CONSIGLIATI : Monarch tipo R - NS ; Delavan tipo W - E

Steinen tipo H - Q ; Danfoss tipo H - S

PRESSIONE POMPA : 12 bar - La pompa lascia la fabbrica tarata a tale valore.

REGOLAZIONE SERRANDA ARIA:

La serranda mobile (1), azionata dal martinetto (2), assicu-

ra l’apertura completa della bocca di aspirazione.

La regolazione della portata d’aria si effettua agendo sulla

serranda fissa (3) dopo aver allentato le viti (4).

Una volta raggiunta la regolazione ottimale avvitare com-

pletamente le viti (4) per assicurare il libero movimento

della serranda mobile (1).

Le regolazioni riportate in tabella si riferiscono al bruciatore

con cofano montato e camera di combustione con depres-

sione zero. Tali regolazioni sono puramente indicative.

Ogni impianto ha condizioni di funzionamento sue proprie,

non prevedibili: portata effettiva dell’ugello, pressione o de-

pressione in camera di combustione, eccesso d’aria neces-

sario; ecc.

Tutte queste condizioni possono richiedere una diversa

regolazione della serranda.

È importante tenere conto che la portata d’aria del ventilatore è differente a seconda che il

bruciatore abbia il cofano smontato o montato. Pertanto è opportuno procedere come segue:

– regolare la serranda come indicato in tabella a pag 5;

– montare il cofano avvitando per semplicità solo la vite superiore;

– controllare il bacharach e la CO2.

– se occorre variare la portata d’aria, allentare la vite del cofano, toglierlo, agire sulla serranda,

rimontare il cofano e quindi ricontrollare il bacharach.

Ugello

Pressione pompa Portata

bruciatore Regolazione serranda

GPH Angolo bar kg/h ± 4% Tacca

0,55 60° 11 2,0 2,6

0,60 60° 12 2,3 3

0,65 60° 12 2,5 3,6

0,75 60° 13 3,0 8

D5788

1 2

2666 7I

RISCALDAMENTO COMBUSTIBILE

Per garantire l’accensione ed il funzionamento regolari

anche alle basse portate e alle basse temperature, il

bruciatore è dotato di una resistenza elettrica che

riscalda il gasolio nella testa di combustione.

Tale resistenza si inserisce alla chiusura dei termo-

stati. Dopo un tempo compreso tra un minuto e mezzo

e due minuti e mezzo, a seconda della temperatura

ambiente, si avvia il motore.

La resistenza rimane inserita e si spegne con l’arresto

del bruciatore.

ATTENZIONE

Qualora si decidesse escludere la resistenza elettrica

(nella fase di taratura del bruciatore, se la temperatura

ambiente non lo richiede, ecc. . .), sfilare la spina po-

sta sul pannello dell’apparecchiatura e reinserirla su

“Resistenza disinserita”.

In questo caso l’avviamento del bruciatore avviene

alla chiusura dei termostati.

NOTA

La spia luminosa (LED) è accesa quando la resistenza funziona; è spenta quando la resistenza è

disinserita o guasta.

REGOLAZIONE ELETTRODI

APPARECCHIATURA 531SE*

SPINA

Resistenza

LED

S7059

inserita

Resistenza disinserita

Attenzione:

Prima di smontare o montare

l’ugello allentare la vite (A) e

spostare in avanti gli elettrodi.

2 2,5 mm

4± 0,3 mm

ATTENZIONE:

LE MISURE DEVONO

ESSERE RISPETTATE

D5230 A

2666 8I

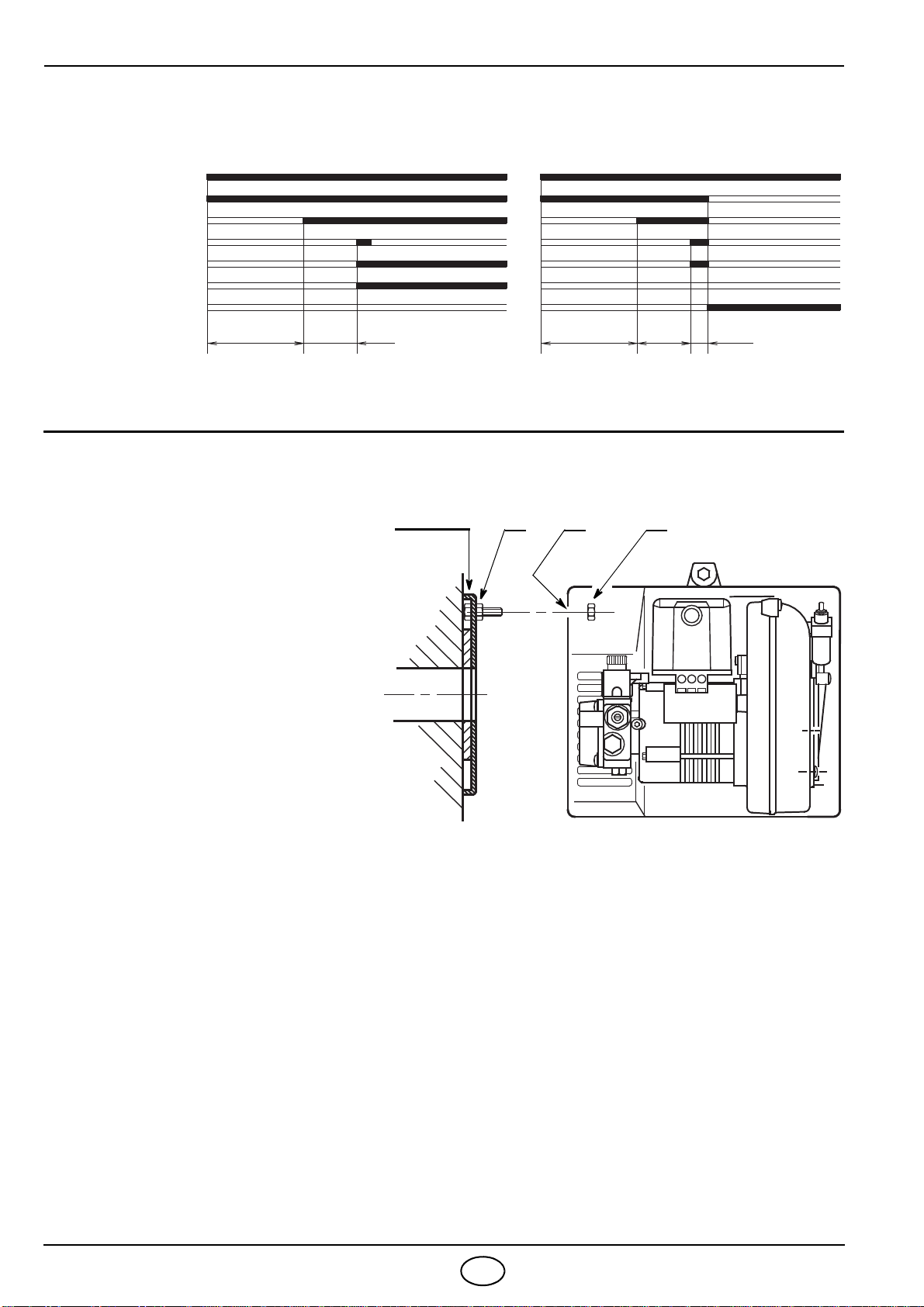

PROGRAMMA DI AVVIAMENTO DEL BRUCIATORE

POSIZIONE DI MANUTENZIONE

Normale Blocco per mancata accensione

Termostato

Resistenza

Motore

Trasf. d’accensione

Valvola

Fiamma

~120s D5329

~120s ~12s

Spia blocco ~12s ~5s

312

FLANGIA

D5325

Infilare nel foro (1) il perno (2) e

quindi bloccare il bruciatore con

il dado (3) montato rovescio.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Riello Brûleur

Riello

Riello BGK1 Guide de démarrage rapide

Riello

Riello RX 70 S/PV Guide de démarrage rapide

Riello

Riello RL 34/1 MZ Guide de démarrage rapide

Riello

Riello RS BLU Guide de démarrage rapide

Riello

Riello REG 35.5 Guide de démarrage rapide

Riello

Riello 40 GS20 TL Guide de démarrage rapide

Riello

Riello RLS 100/E Guide de démarrage rapide

Riello

Riello 20010541 Guide de démarrage rapide

Riello

Riello GAS 4/2 Fiche technique

Riello

Riello PRESS GV INCINERATOR Guide de démarrage rapide

Riello

Riello RS 68/EV BLU Guide de démarrage rapide

Riello

Riello RL 300/B MZ Guide de démarrage rapide

Riello

Riello 444T53 Guide de démarrage rapide

Riello

Riello GAS 3 P/M Guide de démarrage rapide

Riello

Riello RDB4 Guide de démarrage rapide

Riello

Riello RS 70 Guide de démarrage rapide

Riello

Riello RS 160/EV O2 BLU Guide de démarrage rapide

Riello

Riello RS 810/M BLU Guide de démarrage rapide

Riello

Riello DB3 SM C01 TC FS1 A0 T250 Guide de démarrage rapide

Riello

Riello RLS 280/EV Guide de démarrage rapide

Riello

Riello PRESS 200 T/N Guide de démarrage rapide

Riello

Riello GI/EMME 300 Guide de démarrage rapide

Riello

Riello RS 300/EV BLU Guide de démarrage rapide

Riello

Riello 40 F10 A Instructions d'installation

Manuels Brûleur populaires d'autres marques

True Induction

True Induction TI4B Manuel utilisateur

Weishaupt

Weishaupt WG20 Series Manuel utilisateur

Carolina Cooker

Carolina Cooker M116672 Manuel utilisateur

Unigas

Unigas HTP2000 Manuel utilisateur

baltur

baltur BT 250 DSG 4T Manuel utilisateur

muenkel design

muenkel design round burner Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 Manuel utilisateur

baltur

baltur BT 14 DSGW Manuel utilisateur

artisan

artisan Art-SB1 Mode d’emploi

AESYS

AESYS TurboFire II Manuel utilisateur

IKEA

IKEA GRILLSKÄR Manuel utilisateur

RUSTA

RUSTA SAREK Manuel utilisateur

PROPOINT

PROPOINT 8933657 Manuel utilisateur

baltur

baltur TBL 1000 ME Manuel de référence

Riello Burners

Riello Burners P 200 P/G Guide de démarrage rapide

WLD-TEC

WLD-TEC powerjet Manuel utilisateur

MSR

MSR DRAGONFLY Manuel utilisateur

baltur

baltur COMIST 23SP Manuel utilisateur
