Riello DB 4 LSM C13 Guide de démarrage rapide

20105852 (3) - 02/2018

Istruzioni per installazione, uso e manutenzione

Installation, use and maintenance instructions

安装、使用和维护手册

Bruciatori policombustibili gasolio/gas

Dual fuel light oil/gas burners

轻油 / 燃气双燃料燃烧器

Funzionamento modulante

Modulating operation

调制操作

CODICE - CODE - 编码 MODELLO - MODEL - 型号

20147364 DB 3 LSM C13

20101590 DB 4 LSM C13

Avvertenze generali

Informazioni sul manuale Questo manuale costituisce parte integrante del prodotto e non va da

esso separato. Leggerlo attentamente in quanto fornisce importanti

indicazioni riguardanti l'installazione, l'uso e la manutenzione del

bruciatore; conservarlo con cura per ogni ulteriore consultazione.

Destinatari Questo manuale è stato realizzato per un utilizzo da parte di persona-

le che ha già familiarità con tutti gli aspetti connessi a bruciatori ad

olio e a gas.

Questi aspetti sono inerenti a:

- installazione;

- uso;

- manutenzione;

- sicurezza.

Per i destinatari di tale manuale si presume inoltre una qualificata ed

un’adeguata esperienza su questo tipo di apparecchi e sul loro tipico

ambiente di funzionamento.

Documentazione collegata - Rampe gas

- Schema quadro di controllo

- Regolatore di potenza (modulante)

Indice

CAPITOLO 1Introduzione . . . . . . . . . . . . . . . . . . . . . . . . 3

Descrizione codice di selezione . . . . . . . . . . . . . . . . . . . 3

Specifica del tipo e codifica bruciatori . . . . . . . . . . . . . . . . 3

CAPITOLO 2Descrizione del bruciatore . . . . . . . . . . . . . . . . 4

Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Campo di lavoro . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Componenti bruciatore . . . . . . . . . . . . . . . . . . . . . . . . 5

Dimensioni di ingombro . . . . . . . . . . . . . . . . . . . . . . . 6

Perdite di carico lato aria . . . . . . . . . . . . . . . . . . . . . . . 7

Perdite di carico lato gas . . . . . . . . . . . . . . . . . . . . . . . 8

CAPITOLO 3Installazione . . . . . . . . . . . . . . . . . . . . . . . . 9

Fissaggio alla caldaia . . . . . . . . . . . . . . . . . . . . . . . . . 9

Accessibilità parte interna testa. . . . . . . . . . . . . . . . . . . 10

Posizione elettrodo . . . . . . . . . . . . . . . . . . . . . . . . . 11

CAPITOLO 4Alimentazione al bruciatore. . . . . . . . . . . . . . . .12

Regolatore di pressione. . . . . . . . . . . . . . . . . . . . . . . 12

Schema generale di alimentazione gas . . . . . . . . . . . . . . . 13

CAPITOLO 5Preparazione all’avviamento . . . . . . . . . . . . . . .14

Regolazione della testa di combustione . . . . . . . . . . . . . . 14

Regolazione servomotore (SQM 10) . . . . . . . . . . . . . . . . 15

Regolazione servomotore (SQM 40) . . . . . . . . . . . . . . . . 16

Schema collegamento SQM 40 - apparecchiatura . . . . . . . . . 17

Regolazione pressostati. . . . . . . . . . . . . . . . . . . . . . . 18

Installazione ugello . . . . . . . . . . . . . . . . . . . . . . . . . 19

CAPITOLO 6Avviamento e regolazione bruciatore . . . . . . . . . . .21

Regolazione aria/combustibile . . . . . . . . . . . . . . . . . . . 21

Taratura dei pressostati . . . . . . . . . . . . . . . . . . . . . . . 22

Controlli finali . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

CAPITOLO 7Manutenzione . . . . . . . . . . . . . . . . . . . . . . .23

Verifica della rilevazione di fiamma . . . . . . . . . . . . . . . . 23

Verifiche periodiche . . . . . . . . . . . . . . . . . . . . . . . . 23

Problemi e procedure di risoluzione . . . . . . . . . . . . . . . . 25

CAPITOLO 8Collegamenti elettrici . . . . . . . . . . . . . . . . . . .28

1 Introduzione

1.1 Descrizione codice di selezione 1.2 Specifica del tipo e codifica bruciatori

DB 4 LS TC A-0

comburente

A-0 = dal basso

A-90 = da destra

Testa

TC = testa standard

Combustibile

S = gas naturale

P = GPL

Regolazione

E = camma elettronica

Grandezza

Serie

N = olio combustibile

NS = olio combustibile / gas naturale

NP = olio combustibile / GPL

NA = olio combustibile atom. assistita

L = gasolio

TL = testa lunga

Alimentazione aria

NAP = olio comb. atom. assistita / GPL

M = progressivo (modulante, camma meccanica)

LS = gasolio / gas naturale

LP = gasolio / GPL

NAS = olio comb. atom. assistita / gas naturale

TXL = testa speciale

A-180 = dall’alto

A-270 = da sinistra

3 - 4 - 6

TIPO CODICE

DB 3 LSM TC A0 20147364

DB 4 LSM TC A0 20101590

2 Descrizione del bruciatore

2.1 Dati tecnici

2.2 Campo di lavoro

Modello DB 3 LSM C13 DB 4 LSM C13

Capacità Min./Max. gasolio [kW] 500/2000 ÷ 3800 1000/2500 ÷ 5000

Min./Max. gas naturale [kW]

Regolazione potenza Modulante

Rapporto di modulazione

su potenza massima Gasolio 1 : 4

Combustibile Gasolio/Olio combustibile fluido viscosità fino 5°E a

50°C opzione L

Gas naturale (G 20) - PCI 10 kWh/Nm3opzione S

Gas naturale (G 25) - PCI 8,6 kWh/Nm3opzione S

Temperatura aria combu-

rente Max. 250°C

Alimentazione elettrica 230 V +/-10% 50/60 Hz

Accensione Diretta

Trasformatore di accen-

sione V1 - V2

l1 - l2 230V - 2x5 KV

1,4 A - 30 mA

Controllo fiamma Standard (1 arresto ogni 24 ore) FS 1

50°C

150°C

250°C

0500 2000 2850 3400 3800 kW

DB3

DB4

5000

4500

37502500

1000

50°C

150°C

250°C

Fig. 1

D7667

Temperatura aria

Potenza bruciatore - kW

Temperatura aria

Potenza bruciatore - kW

CAPITOLO 2 Descrizione del bruciatore

2.3 Componenti bruciatore

Fig. 2

1 Cassetta elettrica con morsettiera per collegamenti elettrici

2 Cassa d’aria

3 Coperchio

4 Sensore

5 Manometro pressione mandata olio

6 Camma di regolazione portata aria

7 Servomotore

8 Flangia di attacco al condotto d’aria

9 Manometro pressione ritorno olio

10 Visore fiamma

11 Testa di combustione

12 Flangia di attacco alla caldaia

13 Presa di pressione aria alla testa di combustione

14 Cerniera apertura bruciatore

15 Pressostato gas

16 Camma di regolazione portata combustibile

17 Modulatore olio

20110623

CAPITOLO 2 Descrizione del bruciatore

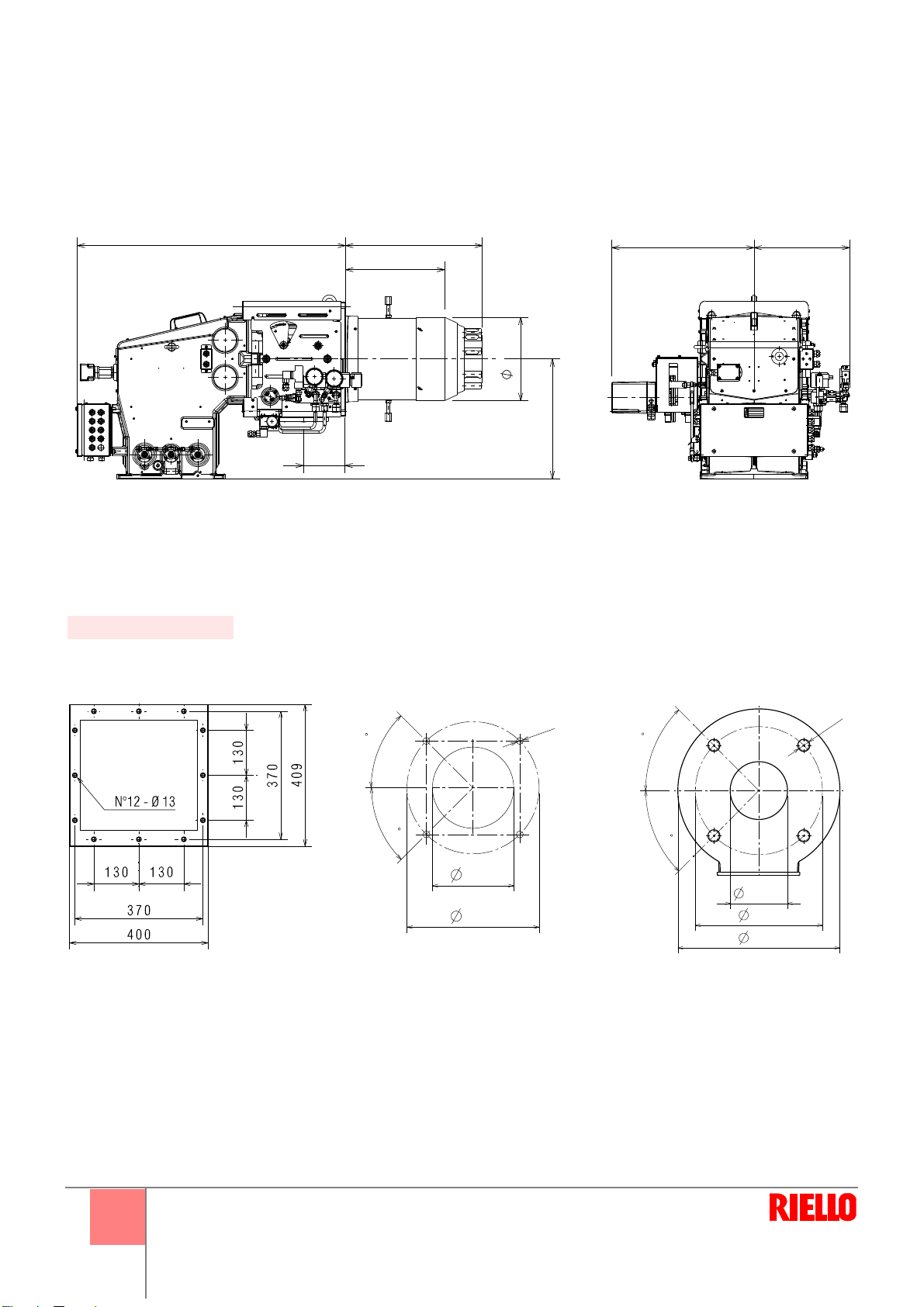

2.4 Dimensioni di ingombro

372

5141008

313

450

156

534 359

Fig. 3

20110629

Collegamento canale aria

Fig. 4

D7549

DIMENSIONI FLANGE

453

M18

350

D7884

65, 5

185

145

M16

D7885

Alimentazione gas Fissaggio alla caldaia

Fig. 5 Fig. 6

CAPITOLO 2 Descrizione del bruciatore

2.5 Perdite di carico lato aria (rilevata a monte serranda con apertura completa)

Le curve di pressione si riferiscono alle condizioni di regolazione della testa di combustione. Vedere Paragrafo 5.1.

In caso di aria di alimentazione con temperatura maggiore di 20°C e/o altitudine maggiore di 100 m. s.l.m., le perdite di carico della

testa riportate nel grafico vanno moltiplicate per il coefficiente Kcindicato nella tabella sottostante.

Esempio

Potenza bruciata = 4000 kW - Altitudine = 750 m. s.l.m. - Temperatura aria comburente = 120 °C

Dal diagramma, per una potenza di 4000 kW, si ricava una perdita di carico totale alla testa pari a: p20 = 7 mbar (aria comburente

a 20 °C ed altitudine 100 m. s.l.m.).

Dalla tabella si trova un coefficiente moltiplicativo, per aria comburente a 120 °C ed altitudine 750 m. s.l.m., pari a Kc = 1,449.

La perdita di carico totale della testa del bruciatore è:

p= p20 x Kc = 7 x 1,449 = 10,14 mbar.

Altitudine Kc

Temperatura aria °C

m. s.l.m. 0 20 40 60 80 100 120 140 160 180 200 220 250

0 0,920 0,988 1,055 1,122 1,190 1,257 1,325 1,392 1,459 1,527 1,594 1,662 1,763

100 0,932 1,000 1,069 1,137 1,205 1,273 1,342 1,410 1,478 1,547 1,615 1,683 1,786

500 0,976 1,047 1,119 1,190 1,262 1,333 1,405 1,477 1,548 1,620 1,691 1,763 1,870

750 1,007 1,080 1,154 1,228 1,302 1,375 1,449 1,523 1,596 1,670 1,744 1,818 1,928

1000 1,038 1,114 1,190 1,266 1,342 1,418 1,494 1,570 1,646 1,722 1,798 1,874 1,988

1250 1,069 1,147 1,226 1,304 1,382 1,460 1,539 1,617 1,695 1,774 1,852 1,930 2,048

1500 1,102 1,182 1,263 1,344 1,425 1,505 1,586 1,667 1,747 1,828 1,909 1,990 2,111

1750 1,130 1,213 1,295 1,378 1,461 1,544 1,626 1,709 1,792 1,875 1,957 2,040 2,164

2000 1,174 1,260 1,346 1,432 1,518 1,604 1,690 1,776 1,862 1,948 2,034 2,120 2,249

2250 1,206 1,294 1,382 1,471 1,559 1,647 1,736 1,824 1,912 2,001 2,039 2,177 2,310

2500 1,251 1,343 1,434 1,526 1,618 1,709 1,801 1,893 1,984 2,076 2,168 2,259 2,397

2750 1,284 1,378 1,472 1,566 1,660 1,754 1,848 1,942 2,036 2,130 2,224 2,318 2,460

3000 1,320 1,417 1,514 1,610 1,707 1,804 1,901 1,997 2,094 2,191 2,287 2,384 2,529

Potenza bruciatore Pb [kW] Fig. 7

p [mbar]

DB6

DB4

0 3000 4000 5000 6000 7000 8000

250°C

DB3

D8115

CAPITOLO 2 Descrizione del bruciatore

2.6 Perdite di carico lato gas

0 1000 2000 4000 6000 8000

mbar

G25

mbar

0 1000 2000 4000 6000

La pressione del gas in funzione della

potenza massima sviluppata dal bru-

ciatore è data dalle curve di Fig. 8.

Rappresenta la perdita di carico della

testa di combustione.

Gas naturale G 20 -

P.C.I. = 10 kWh/Nm3

Le curve sono state ricavate nelle se-

guenti condizioni:

• pressione misurata alla presa po-

sta sul pressostato a valle della far-

falla gas;

• camera di combustione a 0 mbar;

• bruciatore funzionante a piena po-

tenza.

La perdita di pressione della valvola a

farfalla totalmente aperta è riportata in

Fig. 9.

D8257

D8258

Pb (potenza bruciatore) [kW] Fig. 8

Perdite testa di combustione

Perdite valvola a farfalla

p[mbar]

Pb (potenza bruciatore) [kW] Fig. 9
