REVELL 23872 Control Manuel utilisateur

V 01.06

23872

ERSATZTEILE/ REPLACING SPARE PARTS/ PIÈCES DÉTACHÉES/

RESERVEONDERDELEN/ PIEZAS DE REPUESTO/ PEZZI DI RICAMBIO

44449 44450 44451 44452

44453

www.revell-control.de

A subsidiary of Hobbico, Inc. REVELL IS THE REGISTERED

TRADEMARK OF REVELL GMBH, GERMANY. Made in China.

14+

Ersatzteile bekommen Sie im Online Shop unter

www.revell-shop.de

( DACH BLNL GB F)

oder bei Ihrem Händler vor Ort.

Bei Servicefragen steht Ihnen unser Online-Service-Support unter

www.revell-service.de

( DABLNL )

zur Verfügung.

Einfach den QR- Code scannen und Sie gelangen zur Service-Support-Seite mit

hilfreichen Tipps und Informationen rund um Ihr Produkt.

DErsatzteil-Bestellungen aus den übrigen Ländern werden über die jeweiligen Distributeure abgewickelt. Bitte kontakten Sie

Ihren Händler oder Ihren zuständigen Distributeur.

GB Spare part orders from other countries are processed by the local distributors. Please contact your dealer or responsible

distributor.

FLes commandes de pièces de rechange en provenance d’autres pays sont traitées par les distributeurs correspondants.

Veuillez contacter votre revendeur ou distributeur compétent.

NL Bestellingen van reserveonderdelen in de overige landen worden afgewikkeld via de betreffende distributeurs. Neem contact op

met uw verkoper of de verantwoordelijke distributeur.

ELos pedidos de piezas de repuesto desde el resto de países serán tramitados por los distribuidores correspondientes.

Póngase en contacto con su comercio o distribuidor especializado.

IGli ordini dei pezzi di ricambio provenienti da altri Paesi vengono gestiti dai rispettivi distributori. Contattare il rivenditore o il

distributore locale.

QUADROCOPTER

SPOT VR

USER MANUAL

SPEED

LEVEL 90

min. 480P

480P

FREE APP:

REVELL_SPOT_VR

WIFI-LIVESTREAM

INHALT TABLE OF

CONTENTS CONTENU INHOUD CONTENIDO CONTENUTO

Akkuschacht / Battery compartment /

Compartiment de la batterie /

Accuvak / Compartimento de baterías /

Vano batteria

Akku-Anschluss

Battery connection

Connexion de la batterie

Accu-aansluiting

Conexión de batería

Collegamento batteria

Obektiv

Lens

Objectif

Objectief

Objetivo

Obiettivo

Akku / Batterie

Batterie / Accu

Batería / Batteria

Accuvak / Compartimento de baterías /

Vano batteria

1MODELL/ MODEL/ MODÈLE/ MODEL/ MODELO/ MODELLO

2 FERNSTEUERUNG/ TRANSMITTER/ TÉLÉCOMMANDE/

ZENDER/ EMISORA/ RADIOCOMANDO

INHALT

TABLE OF

CONTENTS

CONTENU

INHOUD

CONTENIDO

CONTENUTO

Power-LED / Power-LED

Diode témoin / Power-led

LED de estado / LED Power

Taste für Flip-Funktion / Button for flip function

Touche de fonction flip / Knop voor flipfunctie

Botón de función Flip / Pulsante per funzione flip

Keine Funktion / No function

Sans fonction / Geen functie

Sin función / Non applicabile

Foto-Aufnahme

Photo button

Touche photo

Fotoknop

Botón de foto

Pulsante foto

Video-Aufnahme

Video button

Touche vidéo

Videoknop

Botón de vídeo

Pulsante video

Regler für Schub

und Drehung

Control for thrust

and rotation

Régulateur de pous-

sée et de rotation

Regelaar voor

liftkracht en draaiing

Palanca de gas y giro

Regolatore per

accelerazione e

virata

Regler für Vor/Zurück

und Seitwärts

Control for Forward/Reverse

and Banking

Régulateur de déplacement

avant/arrière et latéral

Regelaar voor voor-/

achteruit en zijwaarts

vliegen

Palanca de vuelo hacia

delante/detrás y vuelo

lateral

Regolatore per movimento

avanti/indietro e laterale

Senkrechter Druck: Speedlevel

Vertical press: Speed level

Pression verticale :

niveau de vitesse

Verticaal drukken: speedlevel

Pulsación en vertical: nivel de

velocidad

Pressione verticale: Speedlevel

Trimmung für Drehung

Trim for rotation

Compensateur de rotation

Trimregeling voor draaiing

Trimado de giro

Beccheggio per rotazione

Trimmung Seitwärts

Banking trim

Compensateur de

vol en translation

latérale

Trimregeling zijwaarts

Trimado transversal

Trim laterale

ON/OFF-Schalter

ON/OFF switch

Interrupteur ON/OFF

ON/OFF-schakelaar

Interruptor ON/OFF

Interruttore ON/OFF

Taste für Flip-Funktion / Button for flip function

Touche de fonction flip / Knop voor flipfunctie

Taste für Flip-Funktion / Button for flip function

Touche de fonction flip / Knop voor flipfunctie

Taste für Flip-Funktion / Button for flip function

Botón de función Flip / Pulsante per funzione flip

Touche de fonction flip / Knop voor flipfunctie

Botón de función Flip / Pulsante per funzione flip

Touche de fonction flip / Knop voor flipfunctie

Botón de función Flip / Pulsante per funzione flip

Regelaar voor voor-/

achteruit en zijwaarts

Regelaar voor voor-/

achteruit en zijwaarts

Regelaar voor voor-/

vliegen

achteruit en zijwaarts

vliegen

achteruit en zijwaarts

Palanca de vuelo hacia

delante/detrás y vuelo

lateral

Regolatore per movimento

avanti/indietro e laterale

Regolatore per movimento

avanti/indietro e laterale

Regolatore per movimento

Trimmung für Drehung

ON/OFF-Schalter

Regelaar voor voor-/

achteruit en zijwaarts

Regelaar voor voor-/

achteruit en zijwaarts

Regelaar voor voor-/

vliegen

achteruit en zijwaarts

vliegen

achteruit en zijwaarts

Palanca de vuelo hacia

delante/detrás y vuelo

lateral

Regolatore per movimento

avanti/indietro e laterale

Regolatore per movimento

avanti/indietro e laterale

Regolatore per movimento

ON/OFF-Schalter

Trimmung Vor/Zurück / Trim control for forwards/backwards

Compensateur d‘avant/arrière / Trimregeling voor voor-/achteruit

Trimado delante/detrás / Compensazione per avanti/indietro

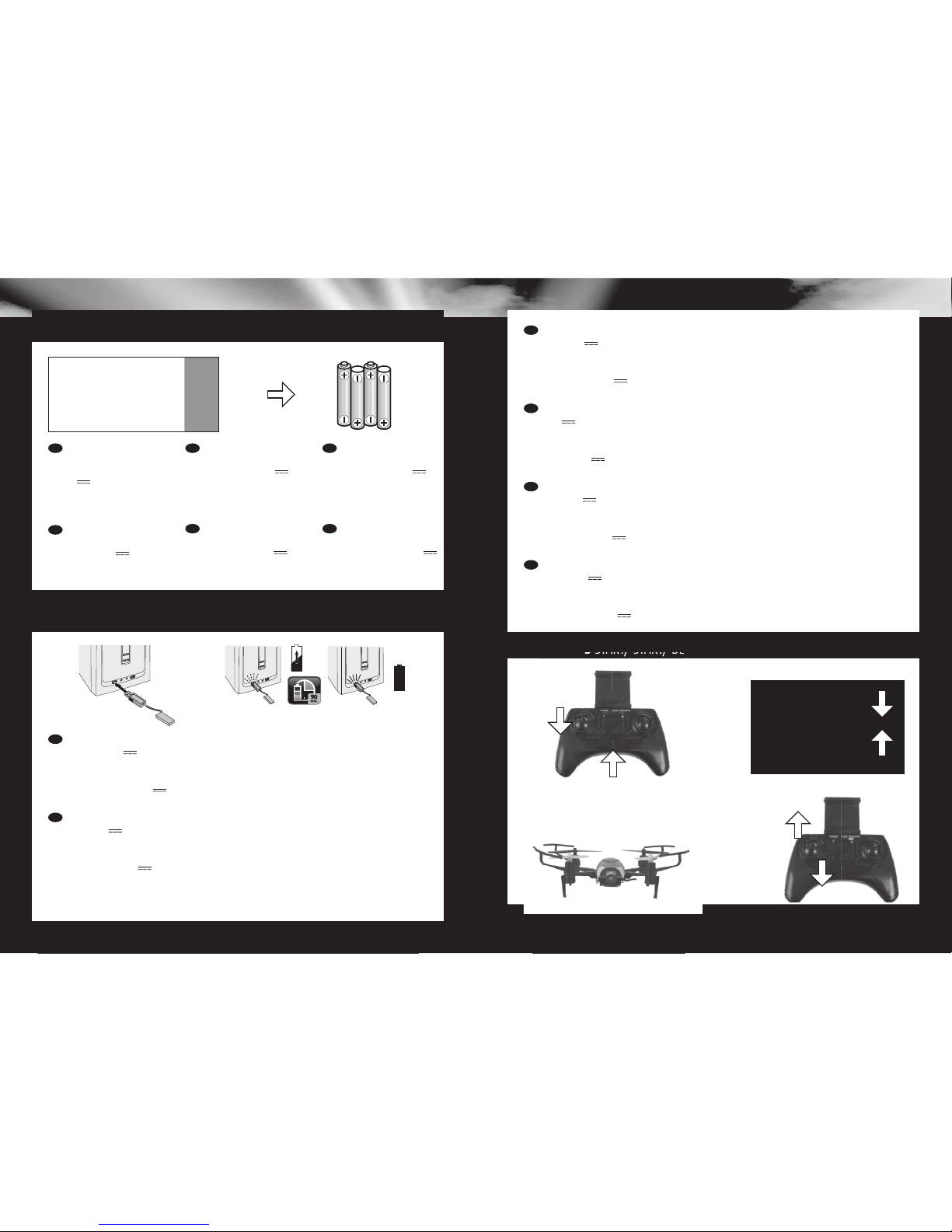

3 FERNSTEUERUNG/ TRANSMITTER/ TÉLÉCOMMANDE/

ZENDER/ EMISORA/ RADIOCOMANDO

A A A

DBatterien/Akkus

für die Fernsteuerung:

Stromversorgung:

DC 6 V Batterien:

4 x 1,5 V “AAA”

(nicht mitgeliefert)

NL Batterijen voor

de zender:

Voeding: DC 6 V

Batterijen: 4 x 1,5 V «AAA»

(niet meegeleverd)

GB Batteries for the

transmitter:

Power supply: DC 6 V

Batteries: 4 x 1,5 V “AAA”

(not included)

EBaterías de la

emisora:

Alimentación: DC 6 V

Baterías: 4 x 1,5 «AAA» (no

incluidas)

FPiles de la

télécommande :

Alimentation : DC 6 V

Piles : 4 x 1,5 V “AAA”

(non fournies)

IBatterie per il

radiocomando:

Alimentazione: DC 6 V

Batterie: 4 x 1,5 V “AAA”

(non fornite)

4 AKKU AUFLADEN/ CHARGE BATTERY/ RECHARGE DE L’ACCUMULATEUR/

ACCU OPLADEN/ CARGA DE LA BATERÍA/ CARICAMENTO BATTERIA

DBatterien/Akkus für das Modell:

Stromversorgung:

Nennleistung: DC 3,7 V / 350 mAh / 1,3 Wh aufladbarer LiPo-Akku (mitgeliefert)

USB-Ladegerät:

Stromversorgung: DC 5 V über USB-Port ab 500 mA oder höher

GB Batteries for the model:

Power supply: Rated output: DC 3,7 V / 350 mAh / 1,3 Wh rechargeable LiPo battery

(included)

USB Charger:

Power supply: DC 5 V via USB-Port, 500 mA or higher

5 START/ START/ DÉCOLLAGE/ START/ INICIO/ START

START/ START/ DÉCOLLAGE/ START/ INICIO/ START

5A 5B

FBatteries du modèle :

Alimentation : Puissance nominale : DC 3,7 V / 350 mAh / 1,3 Wh batterie Li-Po

rechargeable (incluse)

Chargeur USB :

Alimentation : DC 5 V via port USB à partir de 500 mA ou plus

NL Accu voor de model:

Voeding: Nominaal vermogen: DC 3,7 V / 350 mAh / 1,3 Wh oplaadbare LiPo-accu

(inbegrepen)

USB-lader:

Voeding: DC 5 V via een USB-poort met voeding van 500 mA of meer

EBaterías del modelo:

Alimentación: Potencia nominal: DC 3,7 V / 350 mAh / 1,3 Wh batería LiPo recargable

(incluida)

Cargador USB:

Alimentación: DC 5 V por medio de puerto USB a partir de 500 mA o superior

IBatterie per il modello:

Alimentazione: Potenza nominale: DC 3,7 V / 350 mAh / 1,3 Wh batteria LiPo ricaricabile

(inclusa)

Caricabatteria USB:

Alimentazione: DC 5 V tramite porta USB da 500 mA o superiore

7 TRIMMUNG/ TRIMMING/ COMPENSATEUR/ TRIM/ TRIMADO/ TRIM

Wenn sich das Modell selbstständig in eine Richtung bewegt, die jeweiligen Trimmtasten

schrittweise in die entgegengesetzte Richtung drücken./

If the model moves by itself, gradually press the trim button in the opposite direction./

Si le modèle se déplace tout seul, pousser les touches de compensation progressivement dans

le sens opposé./

Wanneer het model vanzelf in een bepaalde richting beweegt, druk dan de betreffende

trimknop zo vaak als nodig in de tegengestelde richting./

Cuando el modelo se mueva por sí mismo, presionar los botones de trimado en sentido

opuesto./

Se il modellino si sposta da solo, premere i pulsanti di compensazione gradualmente nella

direzione opposta.

6 FLUGSTEUERUNG/ FLIGHT CONTROL/ PILOTAGE/ BESTURING/

CONTROL DEL VUELO/ COMANDI DI VOLO

8 APP/ APP/ L‘APPLI/ APP/ APLICACIÓN/ L’APP

9 VR-BRILLE/ VR GOGGLES/ CASQUE VR/ VR-BRIL/ GAFAS VR/ OCCHIALI VR

CLICK!

PUSH!

9A 9B

PUSH!

10 WECHSELN DER PROPELLER/ CHANGING THE PROPELLERS/

CHANGEMENT DES HÉLICES/ DE PROPELLERS VERVANGEN/

CAMBIO DE LAS HÉLICES/ SOSTITUZIONE DELLE ELICHE

CAMBIO DE LAS HÉLICES/

SOSTITUZIONE DELLE ELICHE

Foto/ Photo/ Photo/

Foto/ Foto/ Ripresa

Video/ Video/ Vidéo/

Video/ Video/ Video

Aufnahmen

Recordings

Enregistrements

Opnamen

Capturar/grabar

Scatto foto

Screen drehen

Rotate screen

Faire pivoter l’écran

Roteren screen

Girar la pantalla

Ruotare lo schermo

Umschalten auf VR Brille/ Switch to VR goggles/

Passer au casque VR/ Overschakelen naar VR-bril/

Cambiar a gafas VR/ Commutazione su occhiali VR

1. Modell und Fernsteuerung einschalten/ Switch on the model and remote control / Mettre

en marche le modèle et la radiocommande/ Model en zender inschakelen/ Encender el

modelo y la emisora/ Accendere il modellino e il radiocomando

2. Mit Smartphone in das W-Lan-Netz des Spot VR «WiFi-Ufo» einloggen/ On a smartphone,

réseau Wi-Fi de la borne VR « Wi-Fi Ufo »/ Met smartphone inloggen bij de wifi-hotspot

van de Spot VR «WiFi-Ufo»/ Conectar el smartphone a la red inalámbrica del Spot VR

«WiFi-Ufo»/ Accedere con lo smartphone alla rete W-Lan di Spot VR “WiFi-Ufo”

3. App starten/ Start the app/ Lancer l’appli/ App starten/ Iniciar aplicación/ Avviare l’app

Autres manuels REVELL Quadricoptère

REVELL

REVELL Control SHADOW CAM Manuel utilisateur

REVELL

REVELL RAYVORE Manuel utilisateur

REVELL

REVELL Control AIR HUNTER Manuel utilisateur

REVELL

REVELL Control ATOMIUM Manuel utilisateur

REVELL

REVELL Control Quadro Cop Manuel utilisateur

REVELL

REVELL PURE Manuel utilisateur

REVELL

REVELL Copterball Halloween Manuel utilisateur

REVELL

REVELL ARROW QUAD Manuel utilisateur

REVELL

REVELL STEADY QUAD CAM Manuel utilisateur

REVELL

REVELL Formula Q Manuel utilisateur

REVELL

REVELL Control Nano Quad Fun XS Manuel utilisateur

REVELL

REVELL Control FROXXIC Manuel utilisateur

REVELL

REVELL GO! Manuel utilisateur

REVELL

REVELL 23858 Manuel utilisateur

REVELL

REVELL X SPY 2.0 Manuel utilisateur

REVELL

REVELL NANO Hexagon Manuel utilisateur

REVELL

REVELL Control QUAD AIR Manuel utilisateur

REVELL

REVELL NANO QUAD Manuel utilisateur

REVELL

REVELL Control DEMON Manuel utilisateur

REVELL

REVELL Control NANO QUAD CAM Manuel utilisateur

REVELL

REVELL Nano Hex Manuel utilisateur

REVELL

REVELL Control QUADRO SHUTTLE Manuel utilisateur

REVELL

REVELL SPOT 2.0 Manuel utilisateur

REVELL

REVELL Control BACKFLIP 3D Manuel utilisateur

Manuels Quadricoptère populaires d'autres marques

dji

dji MAVIC 2 PRO Manuel utilisateur

Autel Robotics

Autel Robotics EVO II Dual 640T Manuel utilisateur

Carson

Carson X4 NANO Manuel utilisateur

Attop

Attop W80 Manuel utilisateur

Alias

Alias 6608 Manuel utilisateur

Reely

Reely Drone Copter 2-in-1 Manuel utilisateur

Hubsan

Hubsan FPV X4 H107D Manuel utilisateur

Falcon

Falcon S2-210 Manuel utilisateur

Kaiser Baas

Kaiser Baas KBA15007 Manuel utilisateur

Denver Electronics

Denver Electronics DCH-261 Manuel utilisateur

Craig

Craig INTERCEPTOR Manuel utilisateur

Odyssey

Odyssey TURBO RUNNER Manuel utilisateur

IMAGINARIUM

IMAGINARIUM droni stream Manuel utilisateur

Hubsan

Hubsan X4 Pro FPV Manuel utilisateur

AR.Drone

AR.Drone Parrot VSM Manuel utilisateur

Walkera

Walkera QR X900 Manuel utilisateur

dji

dji Phantom 2 Vision + Manuel utilisateur

HobbyZone

HobbyZone Zugo Manuel utilisateur
