EverFlo Gebrauchsanweisung

Deutsch

Inhaltsverzeichnis

Symbole ............................................................................................................. 2

Abkürzungen ................................................................................................... 2

Kapitel 1: Einführung .................................................................... 3

Verwendungszweck ...................................................................................... 3

Informationen zu EverFlo............................................................................3

Bestandteile des Konzentrators................................................................. 3

Zubehör- und Ersatzteile ............................................................................. 3

Warn- und Vorsichtshinweise..................................................................... 4

Kapitel 2: Betriebsanleitung........................................................ 5

Kapitel 3: Reinigung und Instandhaltung ................................ 7

Reinigung .......................................................................................................... 7

Kundendienst................................................................................................... 7

Kontaktaufnahme mit Respironics........................................................... 7

Kapitel 4: Alarme und Fehlerbehebung.................................... 8

Hinweise zur Fehlerbehebung................................................................... 9

Kapitel 5: Technische Daten.......................................................10

Anhang A: EMV-Informationen.................................................12

Eingeschränkte Garantie ............................................................14

EverFlo™Gebrauchsanweisung

EverFlo Gebrauchsanweisung

EverFlo ist eine Marke von Respironics, Inc. und den angeschlossenen Unternehmen.

Das Gerät unterliegt einem oder mehreren der folgenden Patente: 5060506; 5183483; 5916349; 5996731;

5997617; 6190441; 6348082; 6382931; 6395065 und 6497755.

Symbole

Folgen Sie den

Bedienungshinweisen Wechselstromsystem

Anwendungsteil

vomTyp BF REF Modellnummer

Gerät der Klasse II SN Seriennummer

Nicht rauchen Ein (Stromversorgung)

Kein Öl oder Fett

verwenden Aus (Stromversorgung)

Das Gerät nicht

auseinander bauen

IPX1

Tropfwassergeschütztes Gerät

Allgemeiner Alarm Es besteht Handlungsbedarf, prüfen Sie die

Systembenachrichtigung

CE-Konformitätserklärung

KonformmitdenWEEE/RoHS-Richtlinienfürdas

RecyclingvonElektro-undElektronikgerätenund

zurBeschränkungderVerwendunggefährlicher

SubstanzeninsolchenGeräten.

Zertiﬁzierung Kanada/USA

Abkürzungen

LED Leuchtdiode

l/min Liter pro Minute

OPI Sauerstoﬀprozentanzeige

EverFlo Gebrauchsanweisung

Deutsch

Kapitel 1: Einführung

Ihr medizintechnischer Betreuer hat entschieden, dass Ihnen zusätzlicher Sauerstoﬀ zugeführt werden

sollte. Deshalb wurde Ihnen ein Sauerstoﬀkonzentrator mit einem auf Sie abgestimmten Sauerstoﬀﬂuss

verschrieben. Ändern Sie die Einstellungen des Sauerstoﬀﬂusses NICHT, es sei denn Sie wurden von Ihrem

medizintechnischem Betreuer dazu angewiesen. Vor der Verwendung des Gerätes sollten Sie das Handbuch

vollständig lesen und verstehen.

Verwendungszweck

Der EverFlo™ Sauerstoﬀkonzentrator versorgt Patienten, die eine Sauerstoﬀtherapie benötigen, mit zusätzlichem

Sauerstoﬀ. Das Gerät ist nicht für lebenserhaltende Zwecke geeignet.

Informationen zu EverFlo

Mithilfe des Gerätes wird der Sauerstoﬀ aus der Raumluft geﬁltert und in konzentrierter Form an Patienten

abgegeben, denen eine leichte Sauerstoﬀtherapie verschrieben wurde. Der Sauerstoﬀ wird mit einem

Molekularsieb und dem Druckwechsel-Adsorptionsverfahren aus der Luft geﬁltert und konzentriert. Ihr

medizintechnischer Betreuer zeigt Ihnen, wie der Konzentrator bedient wird, und beantwortet Ihnen alle

etwaigen Fragen. Bei weiteren Fragen oder Problemen wenden Sie sich an Ihren medizintechnischen Betreuer.

Bestandteile des Konzentrators

Zubehör- und Ersatzteile

Bei Fragen zu diesem Gerät wenden Sie sich bitte an Ihren medizintechnischen Betreuer. Verwenden Sie nur

folgende Respironics Zubehör- und Ersatzteile mit diesem Gerät:

- Lufteinlassﬁlter

- Luftbefeuchteranschlussschlauch

Bedienfeld mit

Ein-/Aus-Schalter

Flowmeter

Sauerstoﬀaus-

gangsanschluss

Befestigungsriemen

für die Luft-

befeuchterﬂasche

Luftbefeuchter-

anschluss-

schlauch

Filterabdeckung

Lufteinlassﬁlter

EverFlo Gebrauchsanweisung

Warn- und Vorsichtshinweise

Warnhinweise

Ein Warnhinweis weist auf die Möglichkeit einer Verletzung des Bedieners oder des Patienten hin.

• Für einen einwandfreien Betrieb ist eine ungehinderte Beatmungsluftzufuhr erforderlich. Die Lüftungs-

anschlüsse befinden sich auf der Rückseite des Gerätes und an der Seite des Lufteinlassfilters. Damit der

Luftfluss des Gerätes nicht gestört wird, muss dieses einen Mindestabstand von 15 bis 30 cm von Wänden,

Möbeln und insbesondere Vorhängen haben. Stellen Sie den Konzentrator nicht in einem kleinen, abge-

schlossenen Raum (z. B. einem Schrank) auf.

• Entfernen Sie das Gehäuse dieses Gerätes nicht. Reparaturen müssen von einem autorisierten und

geschulten medizintechnischen Betreuer von Respironics durchgeführt werden.

• Wenden Sie sich im Falle eines Gerätealarms oder bei Auftreten von körperlichen Beschwerden umgehend

an Ihren medizintechnischen Betreuer und/oder Ihren Arzt.

• Der mit diesem Konzentrator erzeugte Sauerstoff dient nur als zusätzliche Therapiemaßnahme und nicht

für lebenserhaltende Zwecke. Unter bestimmten Umständen kann die Sauerstofftherapie Risiken mit sich

bringen. Patienten sollten sich daher im Vorfeld stets mit Ihrem medizintechnischen Berater absprechen.

• Falls nach Ansicht des verschreibenden medizintechnischen Betreuers eine (aus irgendeinem Grund

erfolgende) Unterbrechung der Sauerstoffzufuhr schwerwiegende Folgen für den Patienten haben könnte,

sollte eine alternative Sauerstoffquelle für den sofortigen Einsatz zur Verfügung stehen.

• Sauerstoff sollte von Wärmequellen und offenem Feuer ferngehalten werden, da er den Verbrennungs-

prozess beschleunigt. Dieses Gerät darf bei Anwesenheit brennbarer Mischungen von Anästhetika und

Luft, Sauerstoff oder Stickoxid nicht verwendet werden.

• Weder Sie noch andere sollten während der Benutzung des Konzentrators rauchen oder mit offenen

Flammen umgehen.

• Schmieren Sie den Konzentrator oder seine Teile nicht mit Öl oder Fett, da diese Substanzen in

Kombination mit Sauerstoff das Feuer- sowie Verletzungsrisiko vergrößern.

• Verwenden Sie den Sauerstoffkonzentrator nicht, wenn der Stecker oder das Stromkabel beschädigt sind.

Verwenden Sie keine Verlängerungskabel oder elektrischen Adapter.

• Reinigen Sie den Konzentrator nicht, wenn dieser noch an die Stromversorgung angeschlossen ist.

• Wenn das Gerät bei Werten betrieben wird, die über den angegebenen Werten für Spannung, l/min,

Temperatur, Luftfeuchtigkeit und/oder Höhe liegen, kann es zu einer Reduzierung der Sauerstoffkonzentra-

tion kommen.

• Die entsprechende Wartung des Gerätes in Intervallen gemäß Herstellerangaben liegt in der Verantwortung

Ihres medizintechnischen Betreuers.

Vorsichtshinweise

Ein Vorsichtshinweis zeigt die Möglichkeit einer Beschädigung des Gerätes an.

• Stellen Sie keine Flüssigkeiten in der Nähe des Gerätes ab.

• Wenn Flüssigkeit auf das Gerät verschüttet wird, schalten Sie das Gerät aus und trennen Sie es vom

Stromnetz, bevor Sie die Flüssigkeit aufwischen. Wenden Sie sich an Ihren medizintechnischen Betreuer,

wenn das Gerät danach nicht wieder einwandfrei funktioniert.

EverFlo Gebrauchsanweisung

Deutsch

Kapitel 2: Betriebsanleitung

Warnhinweis: Verwenden Sie keine Verlängerungskabel oder elektrischen Adapter.

1. Stellen Sie den Konzentrator an einem Ort auf, wo er ungehindert Raumluft ansaugen kann. Damit der

Luftfluss des Gerätes nicht gestört wird, muss dieses einen Mindestabstand von 15 bis 30 cm von Wänden,

Möbeln und insbesondere Vorhängen haben. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.

2. Schließen Sie das Stromkabel an eine Netzsteckdose an, nachdem Sie die

Betriebsanleitung vollständig gelesen haben.

3A. Wenn Sie keinen Luftbefeuchter verwenden, schließen Sie die

Nasenkanüle wie rechts gezeigt an den Sauerstoffausgangsanschluss an.

3B. Wenn Sie einen Luftbefeuchter verwenden, gehen Sie folgendermaßen vor:

a. Öffnen Sie die Filterabdeckung auf der Rückseite des Gerätes.

b. Entfernen Sie den Luftbefeuchteranschlussschlauch wie rechts gezeigt

von der Rückseite der Filterabdeckung und schließen Sie diese.

c. Lösen Sie den Klettriemen, mit der die Luftbefeuchterflasche

auf dem Gerät befestigt wird.

d. Füllen Sie die Luftbefeuchterflasche gemäß Herstellerangaben.

e. Befestigen Sie den vollen Luftbefeuchter mit dem Klettriemen

auf dem EverFlo.

f. Führen Sie den Klettriemen um die Flasche und stellen

Sie sicher, dass der Riemen die Flasche sicher befestigt.

g. Schließen Sie den Luftbefeuchteranschlussschlauch

(den Sie aus der Filterabdeckung entnommen haben)

wie gezeigt an der Oberseite des Luftbefeuchters an.

h. Schließen Sie das andere Ende des Luftbefeuchteranschluss-

schlauchs an den Sauerstoffausgangsanschluss an.

i. Schließen Sie Ihre Kanüle gemäß den Angaben des

Flaschenherstellers an die Luftbefeuchterflasche an.

Sauerstoﬀausgangs-

anschluss

EverFlo Gebrauchsanweisung

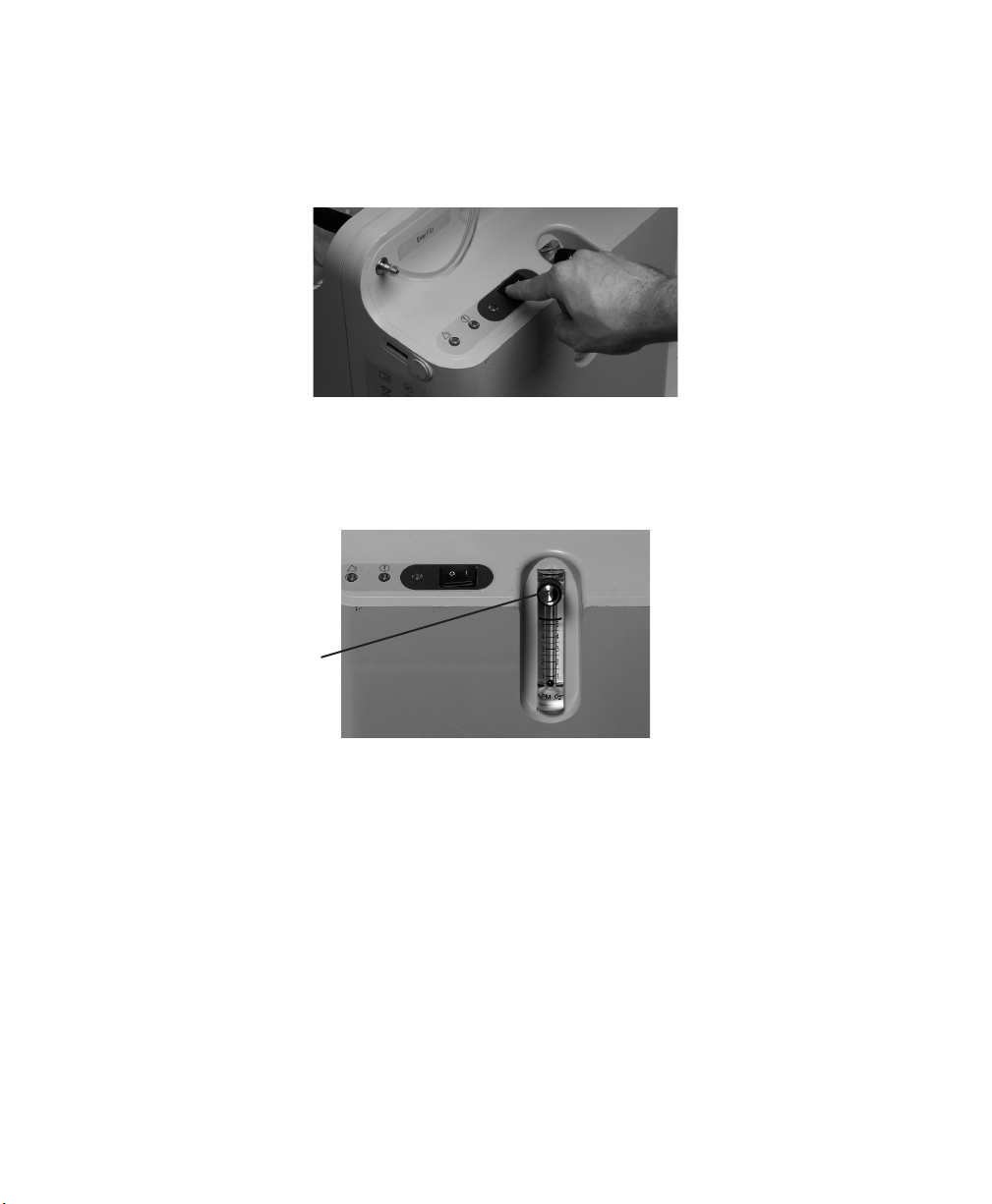

4. Bringen Sie den Stromschalter in die Position „Ein“ [I]. Alle LED-Anzeigen leuchten auf und es ertönt

für einige Sekunden ein akustisches Signal. Danach sollte nur noch die grüne LED-Anzeige leuchten.

Es dauert ca. 10 Minuten, bis das Gerät ausreichend reinen Sauerstoff erzeugt.

5. Stellen Sie den Sauerstofffluss auf die verschriebene Einstellung, indem Sie den Knopf an der Oberseite

des Flowmeters so weit drehen, bis sich die Kugel zwischen den Markierungen für den gewünschten

Sauerstofffluss befindet.

6. Stellen Sie sicher, dass der Sauerstoff durch die Kanüle strömt. Sollte dies nicht der Fall sein, lesen Sie die

Hinweise zur Fehlerbehebung in dieser Gebrauchsanweisung.

7. Legen Sie die Kanüle wie von Ihrem medizintechnischen Betreuer angewiesen an.

8. Stellen Sie den Stromschalter auf „Aus“ [O], wenn Sie den Sauerstoffkonzentrator nicht verwenden.

Knopf des

Flowmeters

EverFlo Gebrauchsanweisung

Deutsch

Kapitel 3: Reinigung und Instandhaltung

Warnhinweis: Das Gerät muss vor dem Reinigen unbedingt von der Stromversorgung getrennt werden.

Vorsicht: Zu viel Feuchtigkeit kann die Funktion des Gerätes beeinträchtigen.

Reinigung

Wischen Sie von Zeit zu Zeit das Gehäuse des EverFlo mit einem feuchten Tuch ab. Wenn Sie medizinische

Desinfektionsmittel verwenden, folgen Sie bitte den Anweisungen des Herstellers.

Die Filterabdeckung verfügt über zwei kleine Öﬀnungen, durch die Luft in die Einheit gesogen wird. Dieser

Bereich sollte mindestens einmal wöchentlich abgewischt werden, um sicherzugehen, dass die Öﬀnungen frei

durchlässig sind.

Wenn Sie einen Luftbefeuchter verwenden, reinigen Sie das Gerät gemäß den Anweisungen Ihres medizin-

technischen Betreuers oder des Herstellers.

Kundendienst

Der EverFlo Sauerstoﬀkonzentrator enthält keine Teile, die vom Benutzer gewartet werden müssen.

Warnhinweis: Entfernen Sie nicht die Abdeckung dieses Gerätes. Reparaturen müssen von einem

autorisierten und geschulten medizintechnischen Betreuer von Respironics

durchgeführt werden.

Kontaktaufnahme mit Respironics

Wenden Sie sich an Ihren medizintechnischen Betreuer, um das Gerät überprüfen zu lassen. Wenn Sie sich

direkt an Respironics wenden müssen, rufen Sie den Kundendienst von Respironics unter 1-724-387-4000

oder +49 8152 93060 an. Sie erreichen uns auch unter einer der folgenden Adressen:

Respironics

1001 Murry Ridge Lane

Murrysville, PA 15668

USA

Respironics Deutschland

Gewerbestraße 17

82211 Herrsching

Deutschland

Besuchen Sie EverFlow Internetseite unter: www.everﬂo.respironics.com

EverFlo Gebrauchsanweisung

Kapitel 4: Alarme und Fehlerbehebung

Alarme und Anzeigen

Das Gerät verfügt wie unten gezeigt über einen akustischen Alarm und drei LED-Anzeigen.

Akustischer Alarm/farbige

LED-Anzeige Mögliche Ursachen Maßnahmen

Der akustische Alarm ertönt dauerhaft.

Keine der LED-Anzeigen leuchtet auf.

Das Gerät ist eingeschaltet, aber

funktioniert nicht. Das Gerät

ist möglicherweise nicht an die

Stromversorgung angeschlossen

oder der Strom ist ausgefallen.

Die Steckdose überprüfen, und sicherstellen, dass

das Gerät an die Stromversorgung angeschlossen

ist. Besteht das Problem weiterhin, Kontakt mit dem

medizintechnischen Betreuer aufnehmen.

Die rote LED-Anzeige leuchtet dauerhaft auf

und der akustische Alarm ertönt dauerhaft.

Das Gerät hat eine Systemstörung

erkannt.

Das Gerät umgehend abstellen und fünf Minuten

warten. Das Gerät erneut einschalten.Wenn das

Problem weiterhin besteht, das Gerät abschalten, auf

eine alternative Sauerstoﬀquelle zugreifen und den

medizintechnischen Betreuer verständigen.

Alle drei LED-Anzeigen leuchten dauerhaft auf

und der akustische Alarm ertönt dauerhaft.

Das Gerät hat eine Systemstörung

erkannt.

Das Gerät umgehend abschalten, eine alternative

Sauerstoﬀquelle verwenden und Ihren

medizintechnischen Betreuer verständigen.

Die gelbe LED-Anzeige leuchtet dauerhaft auf.

Die rote LED-Anzeige blinkt und der akustische

Alarm ertönt in Intervallen.

Das Gerät hat eine Einschränkung

des Sauerstoﬀﬂusses erkannt.

Folgen Sie den Anweisungen zur Fehlerbehebung

auf der nächsten Seite. Schließen Sie eine alternative

Sauerstoﬀquelle an und wenden Sie sich an Ihren

medizintechnischen Betreuer, wenn das Problem mit den

Anweisungen zur Fehlerbehebung nicht beseitigt

werden kann.

Die gelbe LED-Anzeige leuchtet dauerhaft auf.

Die rote LED-Anzeige leuchtet nicht und es

ertönt kein akustischer Alarm.

Das Gerät hat eine geringe

Sauerstoﬀzufuhr erkannt.

(Nur für Geräte mit OPI.)

Sie können das Gerät weiterhin benutzen, sollten sich

diesbezüglich jedoch an Ihren medizintechnischen

Betreuer wenden.

Die grüne LED-Anzeige leuchtet dauerhaft auf.

Die anderen LED-Anzeigen leuchten nicht

und es ertönt kein akustischer Alarm.

Das Gerät ist eingeschaltet und

funktioniert ordnungsgemäß. Es besteht kein Handlungsbedarf.

NORMAL

Red Alarm Indicator

Yellow Check System Indicator

Green Power On Indicator

Grüne Stromanzeige

Rote Alarmanzeige

Gelbe Systemprüfanzeige

EverFlo Gebrauchsanweisung

Deutsch

Hinweise zur Fehlerbehebung

Problem Ursache Maßnahme

Das Gerät ist eingeschaltet, funktioniert aber nicht.

(Der akustische Alarm ertönt. Alle LED-Anzeigen

sind ausgeschaltet.)

Das Stromkabel ist nicht ordnungsgemäß

in die Steckdose eingesteckt.

Stellen Sie sicher, dass das Gerät

ordnungsgemäß an die Steckdose

angeschlossen ist.

Dem Gerät wird über die Steckdose

kein Strom zugeführt.

Überprüfen Sie die Sicherungen

und den Stromkreis Ihres Haushalts.

Ein internes Bauteil ist defekt.

Schließen Sie eine alternative

Sauerstoﬀquelle an und wenden Sie

sich an Ihren medizintechnischen Betreuer.

Das Gerät ist eingeschaltet, funktioniert aber nicht.

(Der akustische Alarm ist eingeschaltet und alle

drei LED-Anzeigen leuchten auf.)

Ein internes Bauteil ist defekt.

Schließen Sie eine alternative

Sauerstoﬀquelle an und wenden Sie

sich an Ihren medizintechnischen Betreuer.

Eine Blockierung des Sauerstoﬀﬂusses wird

angezeigt.

(Die gelbe LED-Anzeige leuchtet dauerhaft auf,

die rote LED-Anzeige blinkt auf und der akustische

Alarm ertönt.)

Die Luftzufuhr zum Gerät wird entweder

behindert oder ist blockiert.

Entfernen Sie alle Gegenstände, welche die

Luftzufuhr zum Gerät blockieren könnten.

Der Knopf des Flowmeters ist vollständig

zugedreht.

Drehen Sie den Knopf gegen den

Uhrzeigersinn, bis die Kugel den

verschriebenen Sauerstoﬀﬂuss erreicht.

Der Sauerstoﬀschlauch sind geknickt

und blockieren die Sauerstoﬀzufuhr.

Stellen Sie sicher, dass die Schläuche nicht

geknickt oder blockiert sind. Die Schläuche

gegebenenfalls austauschen.

Verringerte Sauerstoﬀzufuhr, ohne dass ein Fehler

angezeigt wird.

(Keine der LED-Anzeigen blinkt und es ertönt kein

akustischer Alarm.)

Die Sauerstoﬀschläuche oder die Kanüle

sind beschädigt.

Untersuchen Sie Schläuche und Kanüle und

tauschen Sie diese gegebenenfalls aus.

Ein Zubehörteil ist unzureichend fest

angeschlossen.

Stellen Sie sicher, dass keine Undichtigkeiten

innerhalb derVerbindungen bestehen.

Autres manuels pour EverFlo

Table des matières

Langues :

Autres manuels Respironics Équipement médical

Respironics

Respironics REMstar Pro Manuel utilisateur

Respironics

Respironics REMstar M Series Manuel utilisateur

Respironics

Respironics BiliTx Manuel utilisateur

Respironics

Respironics Wee Sight 1017920 Manuel utilisateur

Respironics

Respironics WristOx Manuel utilisateur

Respironics

Respironics Trilogy 100 Manuel

Respironics

Respironics Millennium M10 Manuel utilisateur

Respironics

Respironics DreamStation Wi-Fi Accessory Manuel du propriétaire

Respironics

Respironics EverFlo Manuel utilisateur

Respironics

Respironics Millennium H600 Manuel d'utilisation et d'entretien

Respironics

Respironics M SeRieS Manuel utilisateur

Respironics

Respironics REMstar Pro Manuel utilisateur

Respironics

Respironics Alice 5 Manuel utilisateur

Respironics

Respironics M SeRieS Manuel utilisateur

Respironics

Respironics ESPRIT Manuel utilisateur

Respironics

Respironics Alice PDx Manuel d'utilisation et d'entretien

Respironics

Respironics REMstar Plus with C-Flex Manuel utilisateur

Respironics

Respironics SmartMonitor2 Manuel utilisateur

Respironics

Respironics 920 Guide de dépannage

Respironics

Respironics Bipap Harmony S/T Manuel utilisateur

Respironics

Respironics 920M PLUS Manuel utilisateur

Respironics

Respironics C-Flex M Series Manuel utilisateur

Respironics

Respironics HomeLOX Manuel utilisateur

Respironics

Respironics MiniElite Manuel utilisateur

Manuels Équipement médical populaires d'autres marques

TekTone

TekTone Tek-CARE160 Manuel utilisateur

NeuroMetrix

NeuroMetrix Quell 2.0 Manuel utilisateur

AMT

AMT XLR8 Manuel utilisateur

Medipost-Nutristoma

Medipost-Nutristoma MD300K2 Manuel utilisateur

EDAN

EDAN SONOTRAX Pro Manuel utilisateur

Restorative Therapies

Restorative Therapies RT300 Manuel utilisateur

Gendex

Gendex Expert DC Manuel utilisateur

Dexcowin

Dexcowin ADX4000W Manuel utilisateur

Libelium

Libelium MySignals Manuel utilisateur

Acelity

Acelity V.A.C.ULTA 4 Manuel utilisateur

Caputron

Caputron ActivaDose II tDCS Manuel utilisateur

FujiFilm

FujiFilm Sonart Manuel du propriétaire

Plinth 2000

Plinth 2000 93CDT Manuel utilisateur

GE SENOGRAPHE 800T Manuel utilisateur

GE Definium 5000 Manuel utilisateur

Kanmed

Kanmed GE-1380 Manuel utilisateur

Huntleigh

Huntleigh FD1 Manuel utilisateur

Stryker

Stryker SPR Plus Manuel utilisateur
