Renkforce LEDmaster-II Manuel utilisateur
Bedienungsanleitung
LEDmaster-II DMX-Controller
Best.-Nr. 1168975 Seite 2 - 17
Operating Instructions
LEDmaster-II DMX controller
Item No. 1168975 Page 18 - 33
Notice d’emploi
LEDmaster-II Contrôleur DMX
N° de commande 1168975 Page 34 - 49
Gebruiksaanwijzing
LEDmaster-II DMX-controller
Bestelnr. 1168975 Pagina 50 - 65
2
Inhaltsverzeichnis
Seite
1. Einführung............................................................................................................................3
2. Bestimmungsgemäße Verwendung ................................................................................4
3. Lieferumfang .......................................................................................................................4
4. Symbol-Erklärung ...............................................................................................................5
5. Merkmale.............................................................................................................................5
6. Sicherheitshinweise ..........................................................................................................6
7. Bedienelemente..................................................................................................................9
8. Inbetriebnahme.................................................................................................................10
a) Aufstellung / Montage................................................................................................10
b)AnschlussderLichteekte........................................................................................11
c) Netzanschluss.............................................................................................................12
9. Einstellungen.....................................................................................................................12
a) Modus auswählen ......................................................................................................12
b) DMX-Adressgruppe auswählen...............................................................................13
c)Farbeektmanuelleinstellen....................................................................................13
d) Farbmix .........................................................................................................................13
e) Eingebaute Programme .............................................................................................14
f) Auto-Steuerung / Sound-to-Light-Steuerung.........................................................14
g) Stroboskop-Modus.....................................................................................................14
h) Blackout........................................................................................................................15
10. Problembehebung ............................................................................................................15
11. Wartung und Reinigung...................................................................................................16
12. Entsorgung.........................................................................................................................16
13. Technische Daten.............................................................................................................17
a) DMX-Controller ...........................................................................................................17
b) Netzteil..........................................................................................................................17
3
1. Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderun-
gen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen
Sie als Anwender diese Bedienungsanleitung beachten!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige
Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch
wenn Sie dieses Produkt an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der
jeweiligen Inhaber. Alle Rechte vorbehalten.
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: www.conrad.de/kontakt
Österreich: www.conrad.at
www.business.conrad.at
Schweiz: www.conrad.ch
www.biz-conrad.ch
4
2. Bestimmungsgemäße Verwendung
Das Produkt dient zur Ansteuerung diverser LED-Spots (RGB/RGBW, RGBD, RGBWD,
DRGB, DRGBW).
Die Spannungsversorgung erfolgt über das im Lieferumfang enthaltene Netzteil.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der
Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen
und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als
zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine
unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand,
Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau
durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der
Bedienungsanleitung an dritte Personen weiter.
EineAufstellungmitallenMerkmalenundEigenschaftendesProduktsnden
Sie in Kapitel 5.
3. Lieferumfang
•LEDmaster-II DMX-Controller
•Netzteil
•Bedienungsanleitung
5
4. Symbol-Erklärung
Dieses Symbol wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B.
durch elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen weist Sie auf besondere Gefahren bei
Handhabung, Betrieb oder Bedienung hin.
Das „Pfeil“-Symbol steht für spezielle Tipps und Bedienhinweise.
5. Merkmale
•DMX512-Standard
•4 Kanäle
•4 Fader
•Wählbare Farbräume: RGB/RGBW, RGBD, RGBWD, DRGB, DRGBW
•1 Farbmix-Fader
•8 eingebaute Programme mit regelbarer Geschwindigkeit
• Stroboskop-EektmitregelbarerFrequenz(1–20Hz)
• Sound-to-Light-SteuerungmitregelbarerEmpndlichkeit
•Auto-Steuerung
6
6. Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und
beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die
Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in
dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch
resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in
solchen Fällen die Gewährleistung/Garantie.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren
fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• SchützenSie das Produktvorextremen Temperaturen,direktem Sonnenlicht,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen,
Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt
außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der
sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- übereinen längerenZeitraum unterungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem
Fall aus bereits geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen
der übrigen Geräte, an die das Produkt angeschlossen wird.
• DieNetzsteckdosemusssichinderNähedesGerätsbendenundleicht
zugänglich sein.
• AlsSpannungsquelledarfnurdasbeiliegendeNetzteilverwendetwerden.
7
• Als Spannungsquelle für das Netzteil darf nur eine ordnungsgemäße
Netzsteckdose des öentlichen Versorgungsnetzes verwendet
werden. Überprüfen Sie vor dem Einstecken des Netzteils, ob die
auf dem Netzteil angegebene Spannung mit der Spannung Ihres
Stromversorgungsunternehmens übereinstimmt.
• Netzteile dürfen nie mit nassen Händen ein- oder ausgesteckt werden.
• Ziehen Sie Netzteile nie an der Leitung aus der Steckdose, ziehen Sie sie
immernurandendafürvorgesehenenGriächenausderNetzsteckdose.
• StellenSiesicher,dassbeimAufstellendieKabelnichtgequetscht,geknickt
oder durch scharfe Kanten beschädigt werden.
• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an
ihnen hängen bleiben kann. Es besteht Verletzungsgefahr.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Netzteil
aus der Netzsteckdose.
• Wenn das Netzteil Beschädigungen aufweist, so fassen Sie es nicht an,
es besteht Lebensgefahr durch einen elektrischen Schlag! Schalten Sie
zuerst die Netzspannung für die Netzsteckdose ab, an der das Netzteil
angeschlossen ist (zugehörigen Sicherungsautomat abschalten bzw.
Sicherung herausdrehen, anschließend FI-Schutzschalter abschalten,
so dass die Netzsteckdose allpolig von der Netzspannung getrennt ist).
Ziehen Sie erst danach das Netzteil aus der Netzsteckdose. Entsorgen Sie
das beschädigte Netzteil umweltgerecht, verwenden Sie es nicht mehr.
Tauschen Sie es gegen ein baugleiches Netzteil aus.
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem
kalten in einen warmen Raum gebracht wird. Das dabei entstehende
Kondenswasser kann unter Umständen das Produkt zerstören. Außerdem
besteht beim Steckernetzteil Lebensgefahr durch einen elektrischen
Schlag! Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen,
bevor es angeschlossen und verwendet wird. Dies kann u.U. mehrere
Stunden dauern.
• Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus und stellen
Sie keine mit Flüssigkeit gefüllten Gegenstände neben das Gerät. Sollte
dennoch Flüssigkeit oder ein Gegenstand ins Geräteinnere gelangt
sein, schalten Sie in einem solchen Fall die zugehörige Netzsteckdose
stromlos (z.B. Sicherungsautomat abschalten) und ziehen Sie danach den
Netzstecker aus der Netzsteckdose. Das Produkt darf danach nicht mehr
betrieben werden, bringen Sie es in eine Fachwerkstatt.
8
• Alle Personen, die dieses Produkt bedienen, installieren, aufstellen, in
Betrieb nehmen oder warten, müssen entsprechend ausgebildet bzw.
qualiziertseinunddieseBedienungsanleitungbeachten.
• In Schulen, Ausbildungsstätten, Hobby- und Selbsthilfewerkstätten
muss der Umgang mit elektrischen Geräten durch geschultes Personal
überwacht werden.
• Beachten Sie in gewerblichen Einrichtungen die Unfallverhütungsvor-
schriften des Verbandes der gewerblichen Berufsgenossenschaften für
elektrische Anlagen und Betriebsmittel.
• Der Aufbau entspricht der Schutzklasse III. Verwenden Sie das Produkt
ausschließlich mit einem dafür geeigneten Transformator.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise,
die Sicherheit oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich
von einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung
nicht beantwortet werden, wenden Sie sich an unseren technischen
Kundendienst oder an andere Fachleute.
9
7. Bedienelemente
1
10
11 12 13
2 3
9
4 5
8
6
7
1 Fader R, G, B, W/D
2 Taste Channel mode
3 Fader MIX
4 Fader MAC
5 Fader Speed
6 Fader STROBE SPEED /
Sound Sensitivity
7 Taste Strobe
8 Taste BLACK OUT
9 Taste Run mode
10 TastenzumDenierender
DMX-Adressgruppe
11 DMX-Anschluss
12 Stromanschluss
13 Ein-/Ausschalter
10
8. Inbetriebnahme
a) Aufstellung / Montage
•Achten Sie auf eine ausreichende Belüftung.
•Stellen Sie das Produkt nicht auf weiche Untergründe (Teppiche, Betten, etc.).
•Die Luftzirkulation darf nicht durch Gegenstände wie Zeitschriften, Tischdecken,
Vorhänge, etc. behindert werden. Dies verhindert die Wärmeabfuhr des Produkts
und kann zu Überhitzung führen (Brandgefahr).
•Bohren Sie keine Löcher in das Gehäuse und drehen Sie keine Schrauben in das
Gehäuse. Dadurch kann das Produkt beschädigt und in der Sicherheit beeinträchtigt
werden.
•Achten Sie beim Aufstellen des Produkts auf einen sicheren Stand und auf einen
stabilen Untergrund.
•Falls das Produkt herunterfällt, besteht die Gefahr, dass Personen verletzt werden.
•Beachten Sie beim Aufstellen des Produkts, dass die Anschlusskabel nicht
gequetschtoderdurchscharfeKantenbeschädigtwerdenkönnen.
•Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen
hängen bleiben kann. Es besteht Verletzungsgefahr.
•Es dürfen sich keine Geräte mit starken elektrischen oder magnetischen Feldern,
wie z.B. Transformatoren, Motoren, schnurlose Telefone, Funkgeräte, etc. in direkter
Nähebenden,dadiesedasProduktbeeinussenkönnen.
•Stellen Sie das Produkt niemals ohne ausreichenden Schutz auf wertvolle oder
empndlicheMöbeloberächen.
•Stellen Sie das Produkt auf einer ebenen Fläche auf.
•Bei Bedarf kann das Produkt in einem Rack befestigt werden.
Ce manuel convient aux modèles suivants
1
Table des matières
Langues :
Autres manuels Renkforce Contrôleurs
Renkforce
Renkforce 1377402 Manuel utilisateur
Renkforce
Renkforce 1391580 Manuel utilisateur
Renkforce
Renkforce RF-VR-CO1 Manuel utilisateur
Renkforce
Renkforce Joystick 1359969 Manuel utilisateur
Renkforce
Renkforce 1688015 Manuel utilisateur
Renkforce
Renkforce 1086304 Manuel utilisateur
Renkforce
Renkforce Show Design 2 Manuel utilisateur
Renkforce

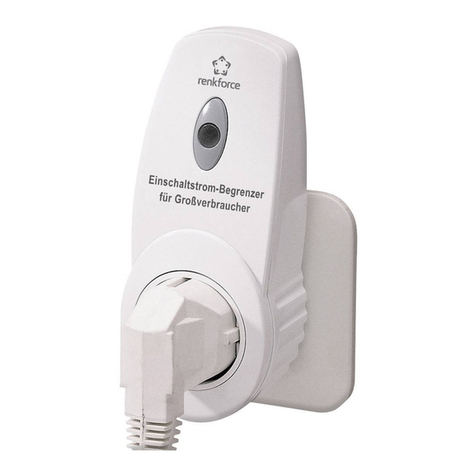

Renkforce 622412 Manuel utilisateur
Renkforce
Renkforce 1374456 Manuel utilisateur
