Reely STADIUM-BUGGY LEOPARD Manuel utilisateur
GB
SERVICE MANUAL Version 07/07
D
KONSTRUKTIONSANLEITUNG Version 07/07
F
NOTICE DE CONSTRUCTION Version 07/07
NL
BOUWHANDLEIDING Versie 07/07
STADIUM-BUGGY “LEOPARD”
Service manual for 1:8 REELY GP STADIUM BUGGY “LEOPARD” RTR
Item-No: / Best.-Nr.: / N° de commande : / Bestnr.:23 40 40

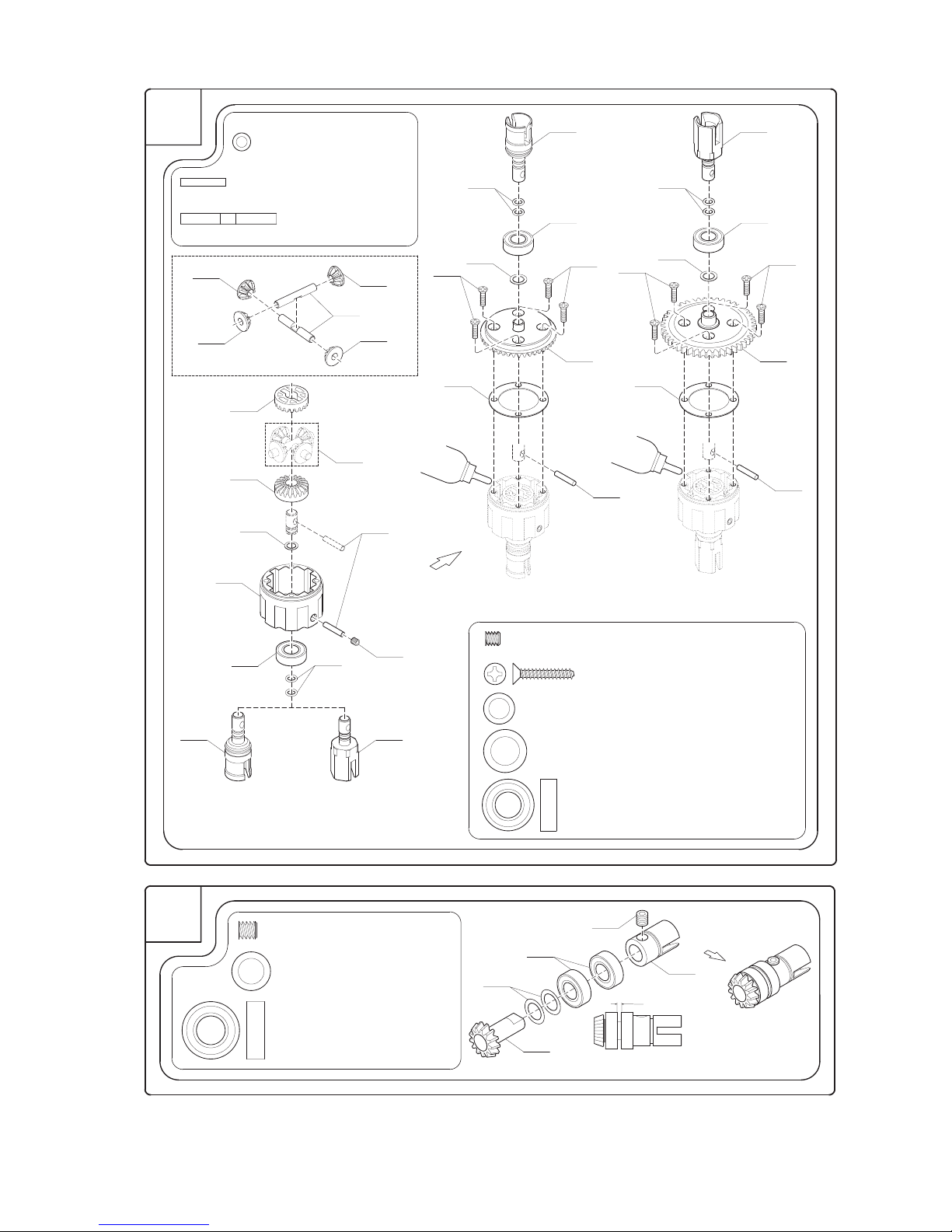

1A -- O-Ring 3x1 mm --12
1B -- Pin 2.5x12.8 mm --6
1C -- Pin 4x26.6 mm -- 6
MV11721
1A
1H
1G 1E
1E
MV22811
MV22873
Silicone Oil
for Differential
Silicone Oil
for Differential
1B
MV11711
1A
1H
1G 1E
1E
MV22833
MV22873
1B
MV22873 MV22873
1C
MV22873
MV22873
<1-1>
MV22873
<1-1>
MV22873
1F 1B
MV22873
1D
1H 1A
MV11721 MV11711
1D -- Grub Screw 4x3 mm -- 3
1E -- F/H Tapping Screw 3x16 mm -- 12
1F -- Shim 6.1x9.8x0.1 mm -- 3
1G -- Shim 8x12x0.2 mm -- 3
1H -- Ball Bearing 8x16x5 mm -- 6
1
For Front and Rear x2 For Center x1
2
For Front and Rear x2
2A -- Grub Screw w/Glue 5x5 mm --2
2B -- Shim 8x12x0.2 mm -- 4
2C -- Ball Bearing 8x16x5 mm -- 4
2A
2C
2B
MV22821
2 mm
Finished

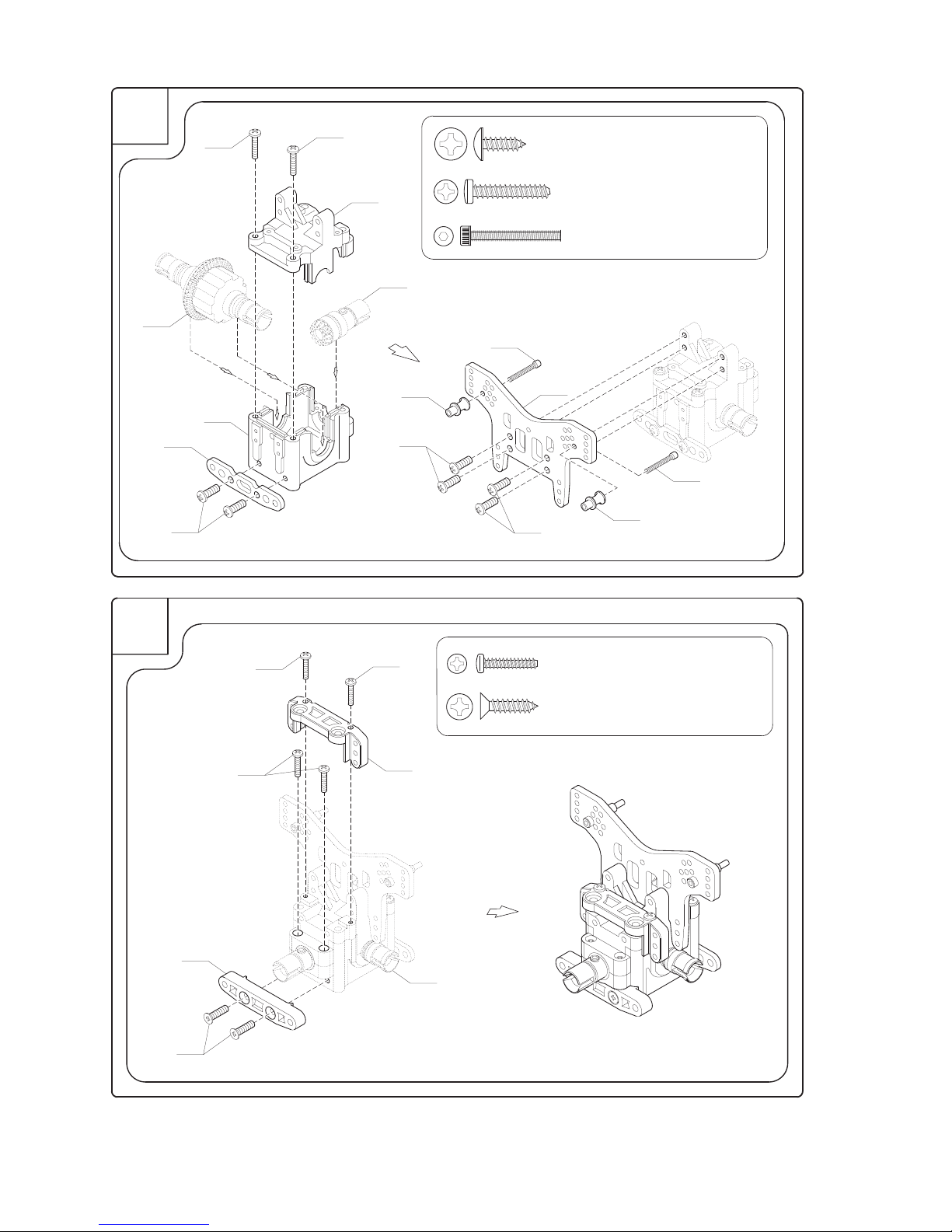

3
For Front x1
3A -- Tapping Screw 4x12 mm -- 6
3B -- Tapping Screw 4x20 mm -- 2
3C -- Cap Screw 3x25 mm -- 2
3B
MV162
3B
Step1
MV22873FR1
Step2
MV162
MV162D2Ti
3A
3C
MV110
3A
3A
MV1328Ti
MV110
3C
4
Finished
4A -- Tapping Screw 3x15 mm -- 4
4B -- F/H Tapping Screw 4x16 mm -- 2
4A 4A
4A MV162U1
MV162D1
Step3
4B

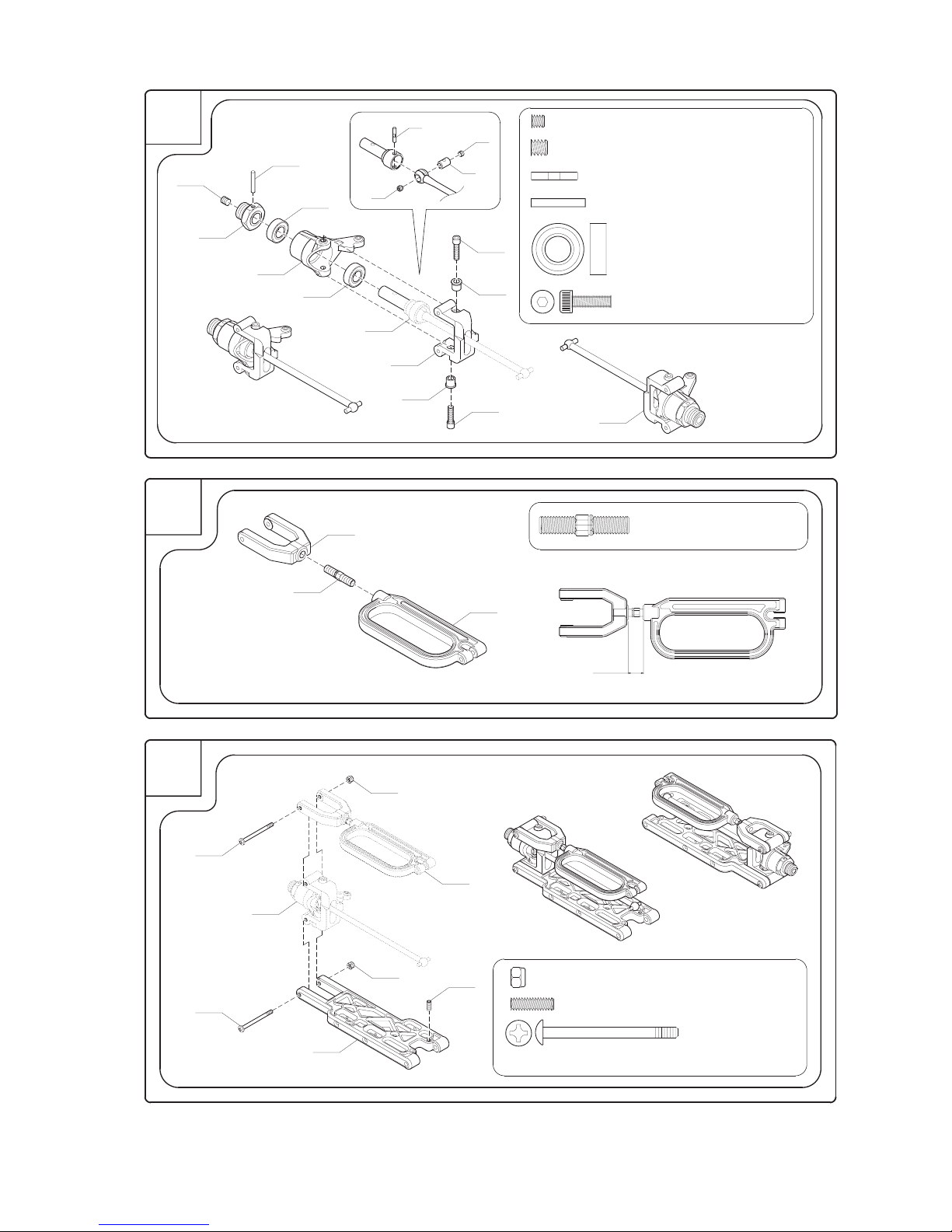

5
For Left Side
5A -- Grub Screw 4x3 mm -- 4
5B -- Grub Screw w/Glue 5x5 mm -- 2
5C -- Pin 2.5x13.8 mm -- 2
5D -- Pin 2.5x16.8 mm -- 2
5E -- Ball Bearing 8x16.x5 mm -- 4
5F -- Cap Screw w/Glue 4x12 mm -- 4
5C
5A
5A
MV3574
5B
5D
MV107Ti
5E
MV134
5E
5F
MV3531
MV3572
MV3481
R
MV3531
5F
MV3481
L
For Right Side
6
For Right Side and Left Side x2
MV349F2
6A
MV349F2
6A -- Turnbuckle 5x25 mm -- 2
10.5 mm
7
For Left Side
Finished
For Right Side
7A
7C
Step 5
Step 6
7C
7A 7B
MV347F2
7A -- Lock Nut 3 mm -- 4
7B -- Grub Screw 4x10 mm -- 2
7C -- Hub Stud 3x37.5 mm -- 4

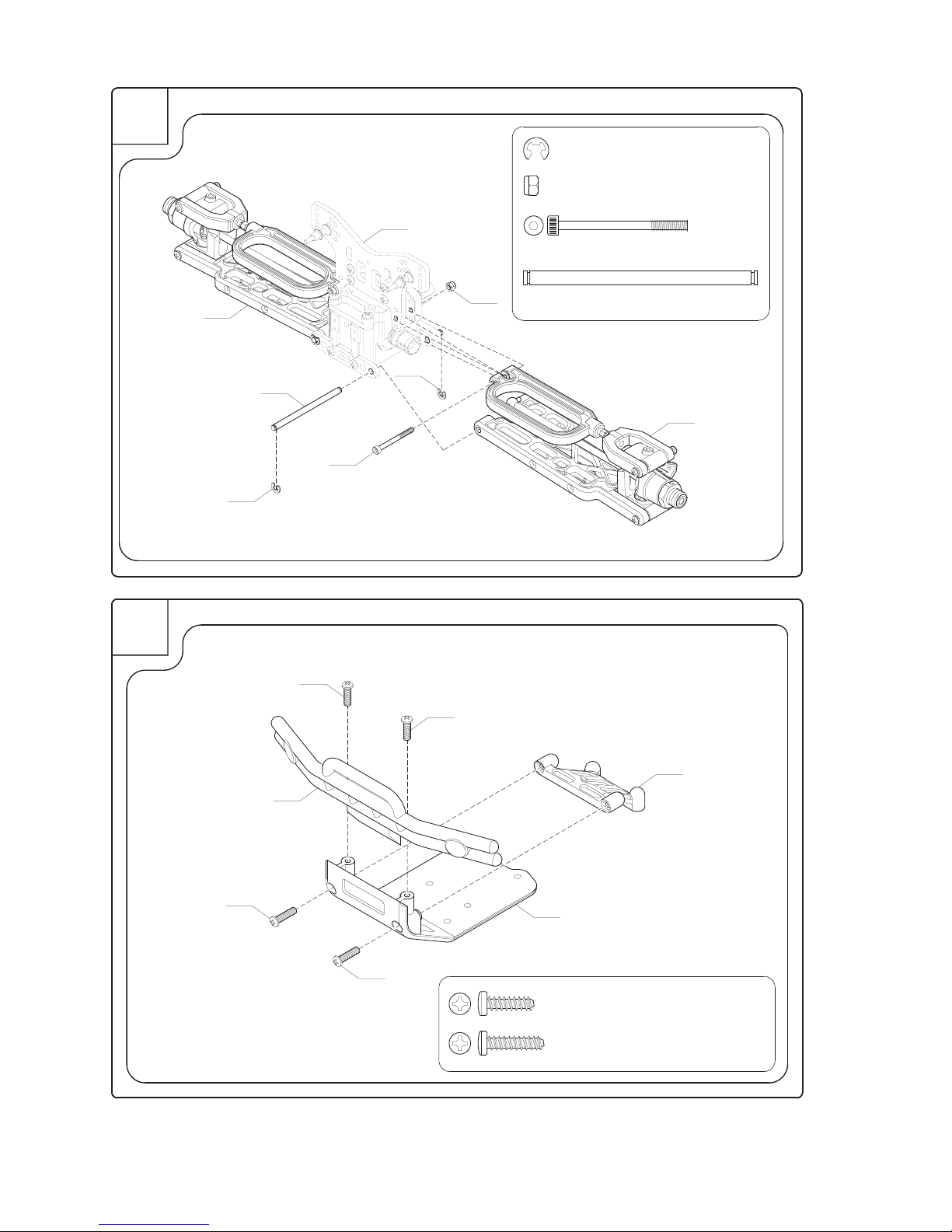

8
8A -- E-Ring 3 mm -- 4
8B -- Lock Nut 3 mm -- 2
8C -- Cap Screw 3x33 mm -- 2
8D -- Hinge Pin 4x63.9 mm -- 2
Step 4
Step 7
R
8B
8D
8A
8C
8A
Step 7
L
9
9A -- Tapping Screw 4x14 mm -- 2
9B -- Tapping Screw 4x18 mm -- 2
9A
9A
9B
9B
XV1402
XV1402
XV1402

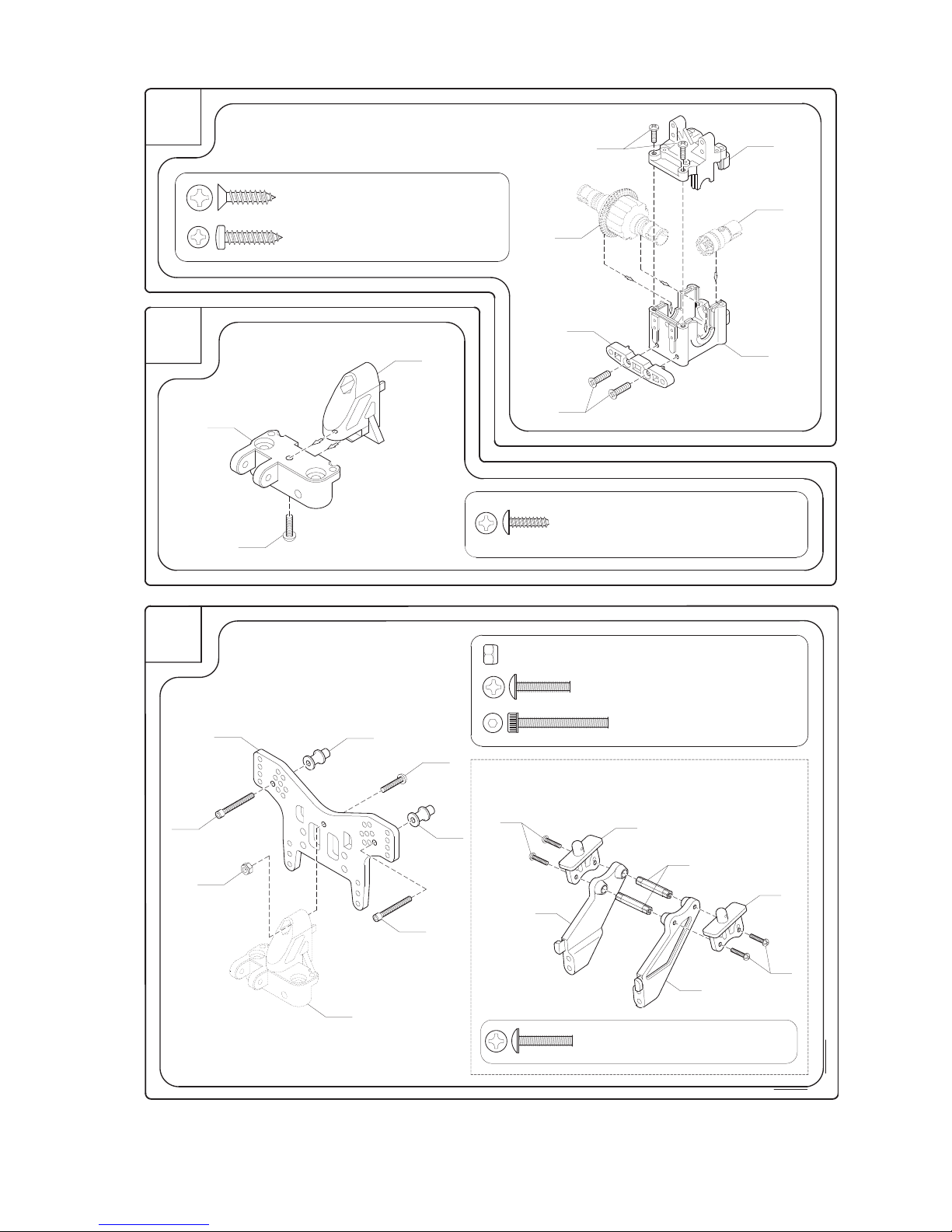

10
11
For Front x1
10A -- F/H Tapping Screw 4x16 mm -- 2
10B -- Tapping Screw 4x18 mm -- 2
10B MV162
Step 1
MV22873FR1
Step 2
MV162D1
MV162
10A
MV162U3
MV162U2
11A
11A -- Tapping Screw 3x18 mm -- 1
12
Option Parts: MV141-Wing Mount
(Not Included)
12A -- Lock Nut 3 mm -- 1
12B -- Button Head Screw 3x15 mm -- 1
12C -- Cap Screw 3x25 mm -- 2
MV1328Ti MV110
12C
12A
12B
MV110
12C
Step 11
12D MV141
MV141
MV141
MV141
MV141
12D
12D -- Button Head Screw 3x15 mm -- 4
(B/N 223294-EQ)

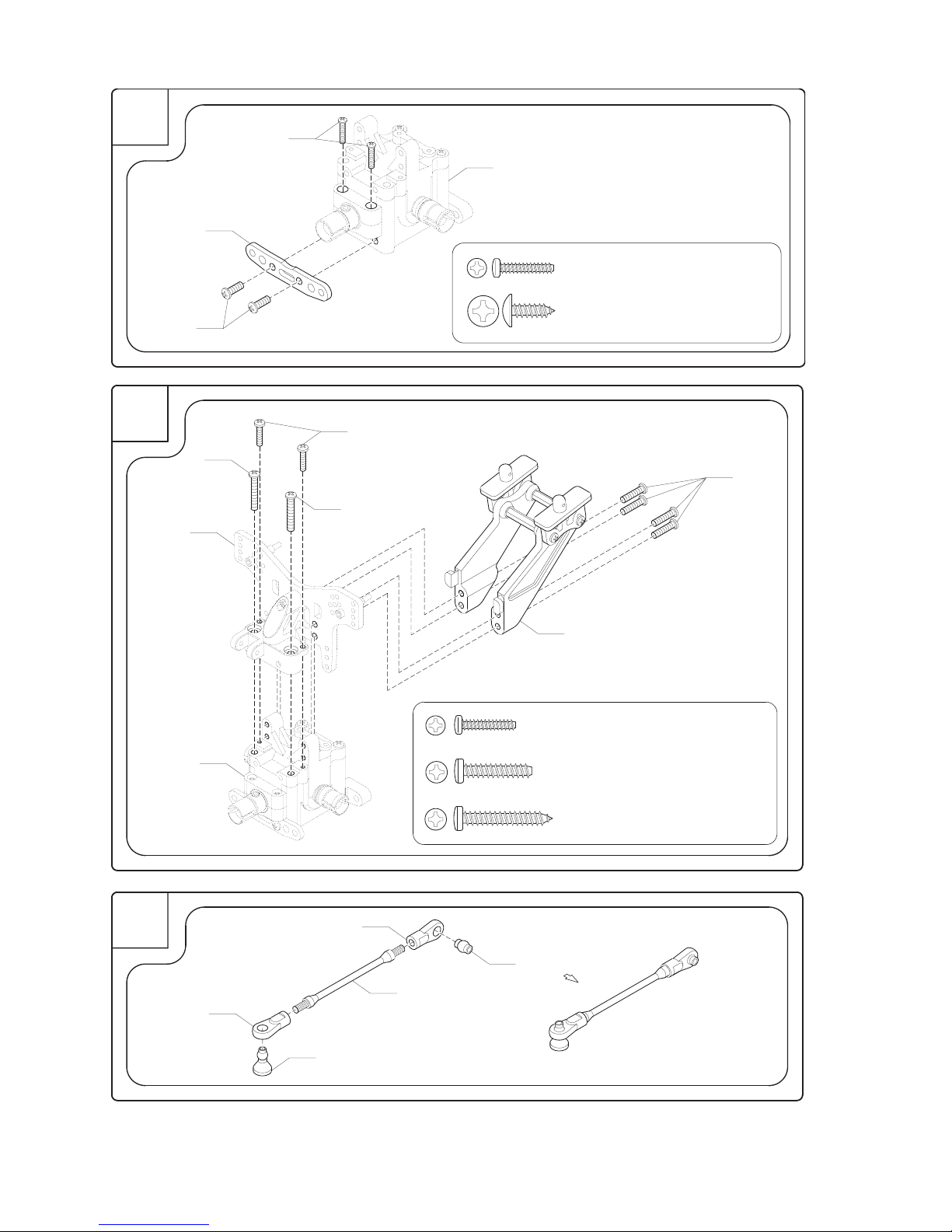

13
13A
MV162D3Ti
13B
Step 10
13A -- Tapping Screw 3x15 mm -- 2
13B -- Tapping Screw 4x12 mm -- 2
14 14A
14C
14C
Step 12
Step 13
14B
MV141
Option Parts
(Not included)
14A -- Tapping Screw 3x15 mm -- 2
14B -- Tapping Screw 4x20 mm -- 4
14C -- Tapping Screw 4x25 mm -- 2
15
Finished
MV1621
V221524
MV1621
MV113
MV1621
MV1621
V221524
MV1621

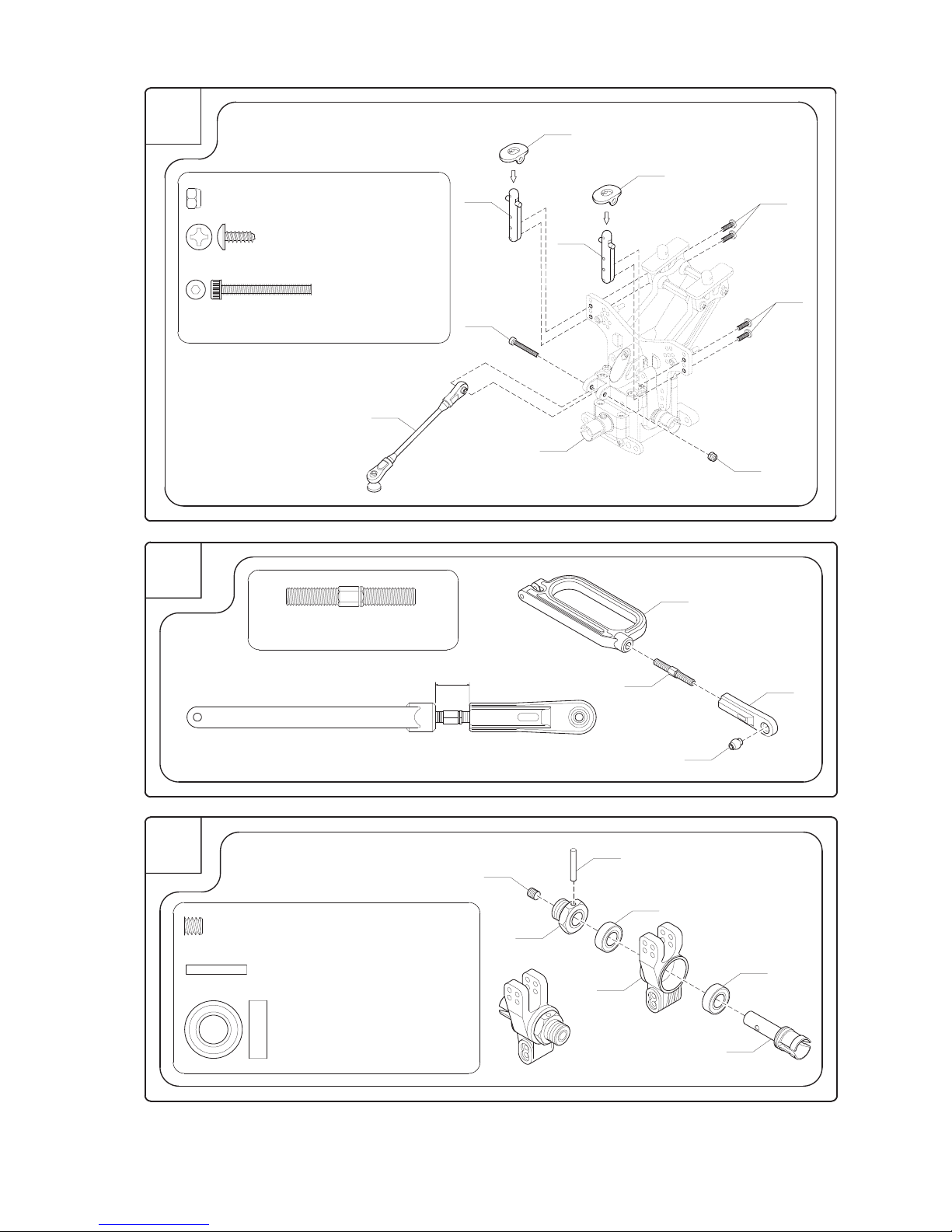

16
16A -- Lock Nut 3 mm -- 1
16B -- Tapping Screw 3x10 mm -- 4
16C -- Cap Screw 3x25 mm -- 1
MV1653
MV1653
MV1653
MV1653
16B
16B
16C
Step 15
Step 14
16A
17
For Right Side and Left Side x2
17A -- Turnbuckle 5x36 mm -- 2
16.7 mm
MV349R2
17A MV349R2
MV113
18
For Right Side
For Left Side
18A -- Grub Screw w/Glue 5x5 mm -- 2
18B -- Pin 2.5x16.8 mm -- 2
18C -- Ball Bearing 8x16x5 mm -- 4
18A
18B
MV107Ti
18C
MV3461
R
18C
MV105

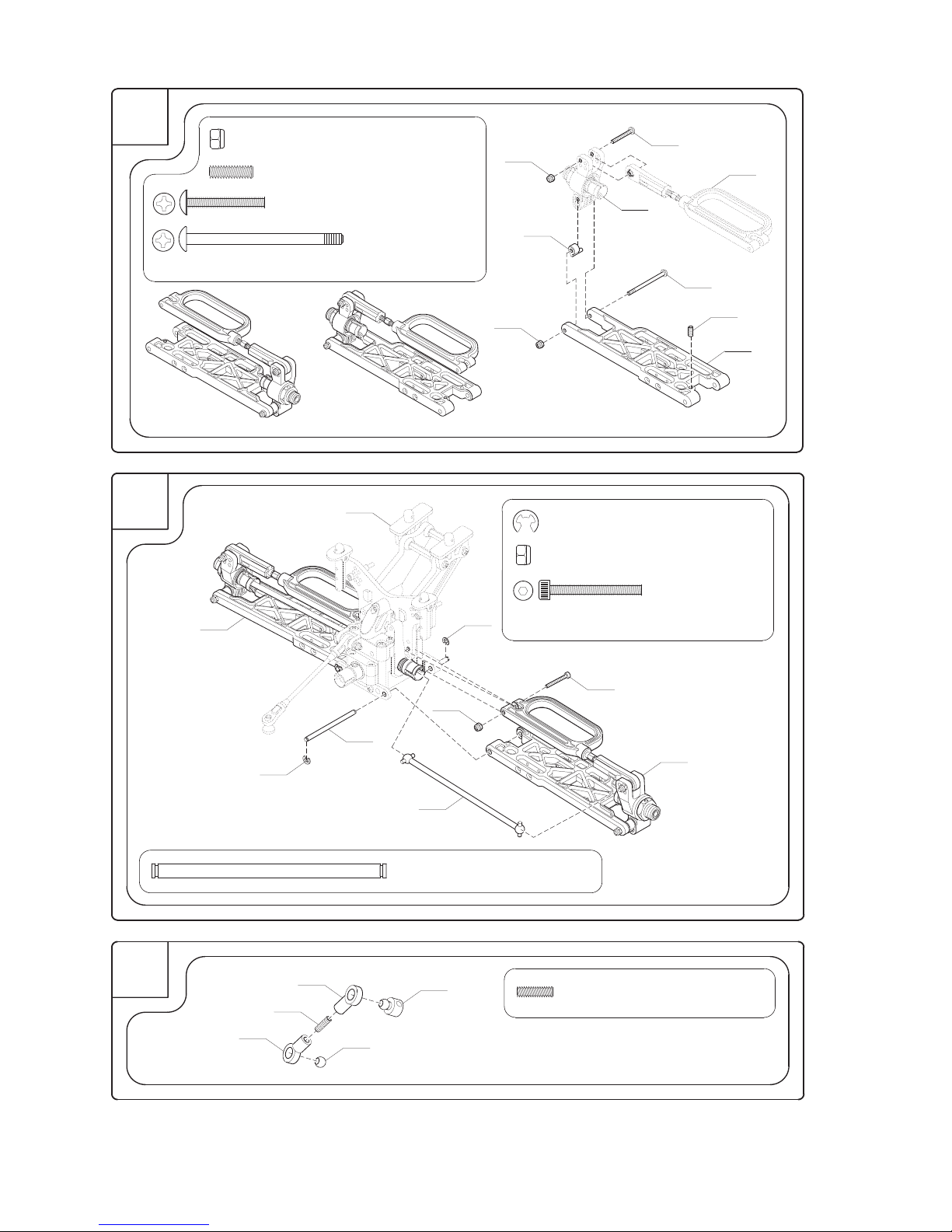

19
For Left Side For Right Side
Finished
19A -- Lock Nut 3 mm -- 4
19B -- Grub Screw 4x10 mm -- 2
19C -- Button Head Screw 3x25 mm -- 2
19D -- Hub Stud 3x43.5 mm -- 2
19A
19C
Step 17
Step 18
MV3461
19D
19B
19A
MV347R2
20 20A -- E-Ring 3 mm -- 4
20B -- Lock Nut 3 mm -- 2
20C -- Cap Screw 3x25 mm -- 2
Step 16
Step 19
R
20A
20D
20A
20B
20C
Step 19
L
MV3554
20D -- Hinge Pin 4x63.9 mm -- 2
21 21A -- Grub Screw 3x10 mm -- 2
MV3617
MV3617
V22151
21A
MV3617
MV3617
V22151
x2

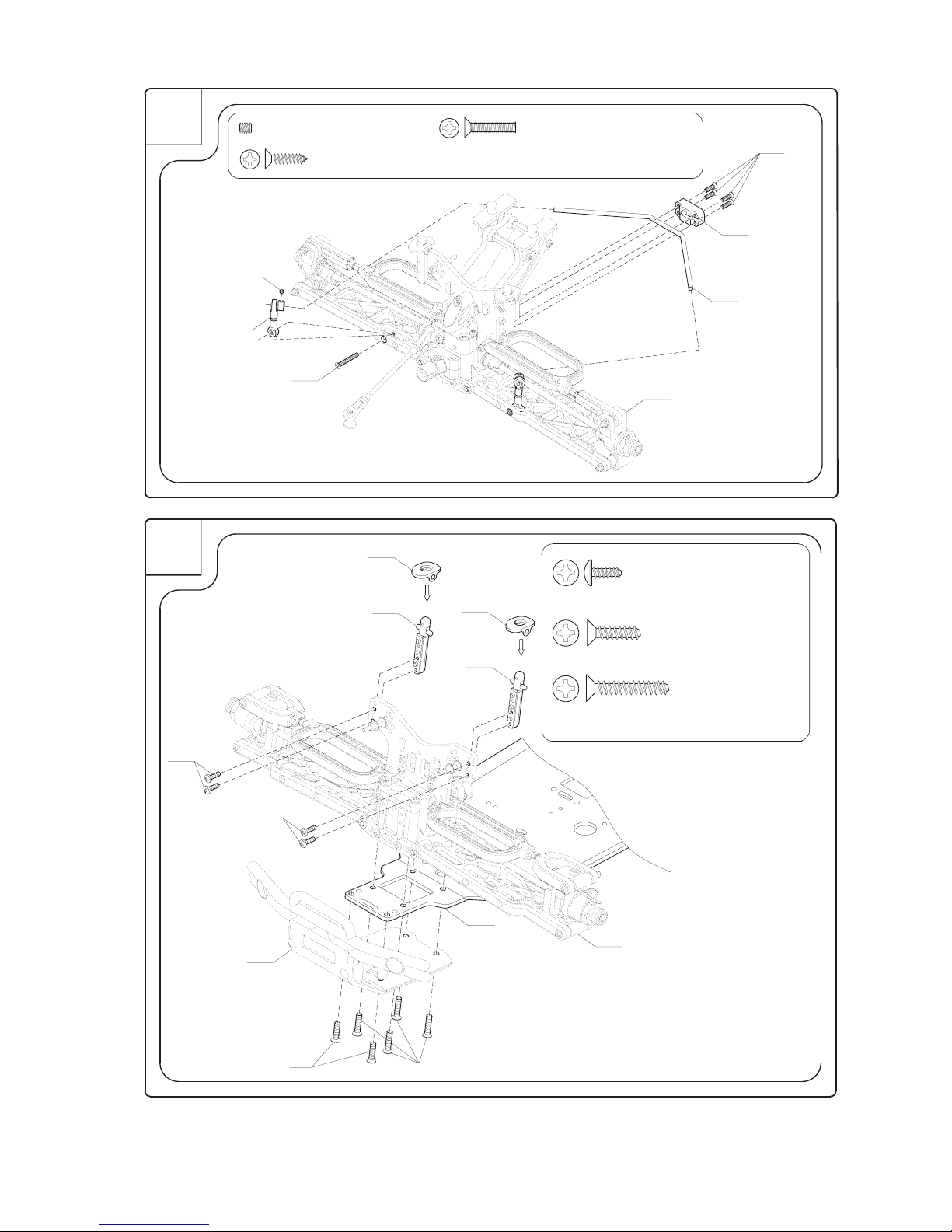

22 22A -- Grub Screw 3x3 mm -- 2
22B -- F/H Tapping Screw 3x12 mm -- 4
22C -- F/H Screw 3x15 mm -- 2
22B
MV3617
MV3617
MV3611
Step 20
22A
Step 21
22C
23
MV1653
MV1653 MV1653
MV1653
23A -- Tapping Screw 3x10 mm -- 4
23B -- F/H Tapping Screw 4x12 mm -- 2
23C -- F/H Tapping Screw 4x19 mm -- 4
23A
23A
Step 9
23B 23C
XV3012Ti
Step 8
