Ravaglioli RAV260 Manuel utilisateur

INDEPENDENT POST LIFT

ITALIANO: ISTRUZIONI ORIGINALI

ENGLISH:TRANSLATIONOFTHEORIGINALINSTRUCTIONS

- Per eventuali chiarimenti interpellare il più vicino rivenditore oppure rivolgersi direttamente a

Servizio assistenza tecnica: RAVAGLIOLI S.p.A- 40037 Pontecchio Marconi - Bologna Italia - Via 1° Maggio, 3

Tel. (051) 6781511 - Telex 510697 RAV I - Fax (051) 846349

- For any further information please contact your local dealer or call:

RAVAGLIOLI S.p.A. -After Sales Service - Via 1° Maggio, 3 - 40037 Pontecchio Marconi - Bologna - Italy

Phone +39 (051) 6781511 - Telex 510697 RAV I - Fax +39 (051) 846349

RAV260-VS 1024

SOLLEVATOREACOLONNEINDIPENDENTI

0523-M013-0 Rev. n. 1 (03-2013)

0523-M013-0

Redatto da ESSEBI (Bologna)

Manuale valido per i

seguenti modelli:

RAV260 VS 1024

ENGLISH:TRANSLATIONOFTHEORIGINALINSTRUCTIONS

20523-M013-0

CAUTION!

-This manual is an integral part of the product and must be kept together with the lift throughout its

lifetime.

Itshould thereforebe keptin aneasily accessibleand familiarplace andconsulted whenin doubt.All

productoperatorsmust beableto read themanual.Any damageresultingfrom improperuseof the

liftandfailuretofollow theinstructionscontainedinthismanualwillreleaseRavaglioliS.p.A.fromany

liability.

ATTENZIONE!

-Ilpresente manualecostituisce parteintegrante delprodotto, dovràseguire tuttala vitaoperativa del

sollevatore.

Conservarlo,quindi, inluogonotoefacilmente accessibilee consultarloogniqualvoltasorganodub-

bi.Tuttiglioperatorialprodottodevonopoter leggereilmanuale.Ognidannoderivantedalla mancata

osservanzadelleindicazioni contenute nelpresentemanuale e da unusoimproprio del sollevatore

esime la Ravaglioli S.p.A. da ogni responsabilità.

0523-M013-0

SYMBOLS

Lifting from above

Moving with fork

lift truck or

transpallets

Wear working

gloves

Wear working

shoes

Do not walk or

stay beneath

suspended loads

Specialist staff

Danger!

Electric shock

Caution!

Working

mechanical parts

Crushing

Obligation

SYMBOLSUSEDINTHEMANUAL

SIMBOLOGIAUTILIZZATANELMANUALE

SIMBOLI

Sollevamento

dall’alto

Movimentazione

con carrello

elevatore o

transpallets

Indossare guanti

da lavoro

Calzare scarpe da

lavoro

Non passare nè

sostare sotto cari-

chi sospesi

Personale spe-

cializzato

Attenzione!

Tensione elettrica

Attenzione!

Organi meccanici

in movimento

Schiacciamento

Obbligo

40523-M013-0

0.GENERALSAFETYPRECAUTIONS

0.1 Indications of outstanding risks

1. SAFETY DEVICES

1.1Padlockable main switch

1.2 Deadman device

1.3 Mechanical emergency stop

1.4 Automatic carriage height

synchronisation

1.5 Emergency block

1.6 Manoeuvres permitted inemergency

conditions

1.7 Nut wear stop

1.8 Obstacle stop

1.9 Pictograms on lift

2.INTENDEDUSE

3. TECHNICAL DETAILS

3.1 Pre-installation and movement

4. DESCRIPTION OF LIFT

4.1 Main technical specifications

4.2 Suitability to use

5. CHECKING THE MINIMUM REQUIREMENTS

FOR THE PLACE OF INSTALLATION

6.INSTRUCTIONSFORUSE

6.1 Installation requirements

6.2 Voltage check

6.3 Connecting up to the mains

6.3.1 Power cable

6.4 Change to 6/8 pillars

6.5 PLC switching

6.6 Change from 6/8 to 4 pillar lift

6.7 Cable connection

6.8 Interconnection cable

7. INSTRUCTIONS FOR USING THE LIFT

7.1 Improper use of the lift

7.2 Use of accessories

7.3 Staff training

7.4 Important checks to be made

7.5 Description and function of controls

7.6 Completion and check

7.7Dismantling

7.8 Positioning for vehicle lifting

7.9 Emergency procedure: down movement in case

of emergency or with power off

8.TROUBLESHOOTING

8.1 Signals list

9. MAINTENANCE

9.1 Slideways

9.2 Lubrication tanks

9.3 Main nuts

9.4 Bearings

9.5 Safety devices cleaning and operational

tests

10. STORAGE

10.1 Scrapping

11. WIRING DIAGRAM

11.1 Wiring diagram secondary board

11.2 Wiring diagram main board

-SPARE PARTS TABLES

MACHINEIDENTIFICATION DATA

CONTENTS

THISMANUALCONSISTS OF

60 pages (covers included)

INDICE I

0. NORME GENERALI Dl SICUREZZA

0.1 Indicazioni dei rischi residui

1. DISPOSITIVI Dl SICUREZZA

1.1 Interruttore generale lucchettabile

1.2 Sistema a uomo presente

1.3 Blocco meccanico d’emergenza

1.4 Riallineamento automatico carrelli

1.4A Riallineamento automatico carrelli ad

altezza predefinita

1.5 Blocco di emergenza

1.6 Manovre permesse in condizioni di

emergenza

1.7 Arresto usura chiocciole

1.8 Arresto per ostacolo

1.9 Pittogrammi presenti sul sollevatore

2.DESTINAZIONED’USO

2.1 SERRAGGIO ACCESSORIO (Non di

fornitura Ravaglioli)

3. DATI TECNICI

3.1 Movimentazione e preinstallazione

4.DESCRIZIONEDELSOLLEVATORE

4.1 Caratteristiche tecniche principali

4.2Attitudineall’impiego

5. VERIFICA DEI REQUISITI MINIMI RICHIESTI

PER LUOGO Dl INSTALLAZIONE

6. ISTRUZIONI PER L’USO

6.1 Requisiti per l’installazione

6.2 Controllo tensione elettrica

6.3 Allacciamento alla rete elettrica

6.3.1 Cavo per alimentazione elettrica

6.4 Allacciamento cavi

6.5 Allacciamento cavi dati per interfaccia

7. ISTRUZIONI PER L’USO DEL

SOLLEVATORE

7.1 Uso improprio del sollevatore

7.2 Uso di accessori

7.3 Addestramento del personale preposto

7.4 Precauzioni d’uso

7.5 Identificazione dei comandi e loro funzione

7.6Azionamento / Completamento e controllo

7.7 Smontaggio

7.8 Posizionamento per il sollevamento del

carico

7.9 Procedura di emergenza: discesa di emer-

genza o in assenza di tensione elettrica

8.INCONVENIENTI

8.1 Elenco segnalazioni

9.MANUTENZIONE

9.1 Lubrificazione uide di

scorrimentopattini

9.2 Vaschette di lubrificazione

9.3 Chiocciole portanti

9.4 Cuscinetti

9.5 Pulizia e verifiche funzionamento

dispositivi di sicurezza

10. ACCANTONAMENTO

10.1 Rottamazione

11. IMPIANTO ELETTRICO

11.1 Impianto elettrico quadro secondario

11.2 Impianto elettrico quadro principale

- TAVOLE PEZZI DI RICAMBIO

-DATI DI IDENTIFICAZIONE DELLA MAC-

CHINA

COMPOSIZIONEDELMANUALE

60 pagine (comprese le copertine)

0523-M013-0

Pagina bianca per esigenze di impaginazione

Thispage intentionally blank

60523-M013-0

0.GENERALSAFETYPRECAUTIONS

The lift should only be used by properly trained personnel and

only after reading and understanding this manual. The operator

must be authorised by the person in charge of the plant.

Tampering with or making changes to the lift and safety devices

is forbidden. Failure to comply will result in the manufacturer

being released from all liability for any resulting damages.

Also follow these instructions:

- only use Ravaglioli S.p.A. accessories and spares;

- installation must be performed by authorised and professional

personnel;

- make sure no hazardous situations occur during up or down

movement of the lift. If they do, stop the lift immediately and

remedy the causes of the emergency;

- lifts must be correctly positioned under the vehicle tyres. See

paragraph 2.

Check for vehicle stability before lifting.

- standing on the lifting mechanisms is forbidden;

- after lifting, position the switch on “O”;

- before lifting, check that the load on each post does not exceed

the recommended capacity.

Do not use the lift in case of wind. See paragraph 2.

0.NORMEGENERALIDlSICUREZZA

L’uso del sollevatore è consentito solo a personale apposita-

mente addestrato e solo dopo aver letto e compreso il presen-

te manuale; I’operatore deve essere autorizzato da chi ricopre

il ruolo di responsabile dell’impianto. Sono vietate

manomissioni o modifiche al sollevatore e ai dispositivi di si-

curezza; nel caso in cui si verifichi quanto sopra scritto il

costruttore si ritiene sollevato dai danni derivati.

Seguire inoltre le seguenti indicazioni:

- usare solo accessori e ricambi Ravaglioli S.p.A.;

- I’installazione deve essere fatta da personale autorizzato e

qualificato;

- controllare che durante la fase di salita e discesa non si veri-

fichino condizioni di pericolo; in tal caso arrestare immediata-

mente il sollevatore e rimuovere le cause di emergenza;

- i sollevatori devono essere posizionati correttamente sotto i

pneumatici del veicolo. Vedi paragrafo 2.

Prima della salita verificare la stabilità del veicolo.

- è vietato salire o sostare sugli organi di sollevamento;

- dopo il sollevamento posizionare l’interruttore sullo “O”;

- prima di sollevare verificare che il carico su ogni singola co-

lonna non ecceda la portata prevista.

E’ vietato utilizzare il sollevatore in caso di vento. Vedi paragrafo 2.

0523-M013-0

0.1 Indication of outstanding risks

OURLIFTHASBEENMANUFACTUREDACCORDINGTOTHE

MOST STRINGENT STANDARDS REQUIRED BY THE

APPLICABLE DIRECTIVES. RISK ANALYSIS HAS BEEN

CAREFULLY MADE AND ALL HAZARDS HAVE, AS FAR AS

POSSIBLE,BEENELIMINATED.

The risk points found have been protected by a special guard

and in order to prevent any possible accident.

a) Guard for post rear side protection and closure

This special guard prevents both the operator from putting his

hand into the lifting screw during lift operation (screw rotates

at a very low and thus not dangerous speed) and foreign

bodies from damaging the screw.

0.1 Indicazioni dei rischi residui

ILNOSTROSOLLEVATOREESTATOREALIZZATOAPPLICAN-

DO SEVERE NORME PER LA RISPONDENZA Al REQUlSlTI

RICHIAMATI DALLE DIRETTIVE PERTINENTI. L’ANALISI DEI

RISCHI E STATAEFFETTUATAACCURATAMENTE ED I PERI-

COLISONO STATI,PERQUANTOPOSSIBILE,ELIMINATI.

Sono stati individuati alcuni punti a rischio che sono stati pro-

tetti con un carter in modo da impedire qualsiasi incidente.

a) Carter di protezione e chiusura parte posteriore della co-

lonna

Questo carter impedisce all’operatore di introdurre le mani tra

la vite di sollevamento durante il funzionamento del sollevatore

(la vite ruota ad una velocità molto bassa quindi non estre-

mamente pericolosa) ed inoltre impedisce a corpi estranei di

danneggiare la vite stessa.

80523-M013-0

1. SAFETYDEVICES

Any unauthorised modifications or tampering with the

equipment release the manufacturer from any liability

for damages caused or related to the above-mentioned

acts. Removal or tampering with safety devices

constitutes an infringement of European Safety

Regulations.

1.1 Padlockable main switch

1.2 Deadman device

The lift is equipped wit a “deadman” type operative system so

that up or down movement is immediately stopped when the

control button is released.

1.3 Mechanical emergency stop

The lift is fitted with mechanical stops that trigger when the limit

switch sends warning signals, at the end of an up or down run.

In these situations, jog operate the movement opposite to the

previous movement for a distance of 5-10 cm. Check the relati-

ve limit switch and replace if necessary.

NOTE: Besidesthe mechanical stop described above,themotor

heat probe might be disabled. This is automatically reset after

about 3 minutes.

1.4 Automatic carriage height synchronisation

Should the difference in level of the carriages exceed 6 mm, the

control device automatically resets the correct alignment.

1.DISPOSITIVI Dl SICUREZZA

Ogni manomissione o modifica dell’apparecchiatura non

preventivamente autorizzate dal costruttore sollevano

quest’ultimo da danni derivati o riferibili agli atti suddetti.

La rimozione o manomissione dei dispositivi di sicurez-

za comporta una violazione delle Norme Europee sulla

sicurezza.

1.1 Interruttore generale lucchettabile

1.2 Sistema a uomo presente

ll sollevatore è dotato di un sistema operativo del tipo “uomo

presente”: le operazioni di salita o di discesa, sono immedia-

tamente interrotte al rilascio del pulsante di comando.

1.3 Blocco meccanico d’emergenza

ll sollevatore è dotato di arresti meccanici che agiscono in caso

di anomalie del finecorsa, al termine della corsa di salita o di

discesa. In tali situazioni comandare a scatti la manovra oppo-

sta all’operazione precedente per una corsa di 5-10 cm. Con-

trollare il finecorsa interessato, ed eventualmente sostituirlo.

N.B. Oltre al blocco meccanico di cui sopra puó verificarsi il

disinserimento della sonda termica del motore; il riarmo auto-

matico di quest’ultima avverrà dopo circa 3 minuti.

1.4 Riallineamento automatico carrelli

Quando la differenza di altezza tra i carrelli raggiunge i 6 mm, il

dispositivo di controllo interviene automaticamente per ripristi-

nare il corretto allineamento.

0523-M013-0

1.4A Automatic cart realignment at predefined heights

When getting close to the end of the ascent run there is a

device to reset any misalignment allowed (MAX 6 mm)

during the run.

1.5 Emergency block

This type of block occurs in the case of:

- breakage of the inductive proximity switch

- motor block

- any malfunctioning preventing carriage height

synchronisation.

1.6 Manoeuvres permitted in emergency conditions

- Each post can be lowered in sequence (see paragraph 7.9) in

order to remove the load from the lift, when the lift is in the

emergency state (see previous paragraphs).

1.7 Nut wear stop

If the lift is operated even beyond the wear limit (see paragraph

9.3), the nut wear stop becomes operative. This intervention

allows to move down the charge but, afterwards, the carriage

lifting will not be possible.

1.8 Obstacle stop

Should the carriage meet an obstacle preventing the relevant

downward movement, the lift obstacle stop will become opera-

tive. This intervention allows to move up the charge but,

afterwards, the carriage lowering will not be possible.

Caution: the whole charge present on the fork will be

transmitted to the carriage.

1.4A Riallineamento automatico carrelli ad altezza

predefinita

All’avvicinarsi del fine corsa salita è presente un dispo-

sitivo per azzerare l’eventuale disallineamento ammes-

so (MAX 6 mm) durante la corsa.

1.5 Blocco di emergenza

Questo tipo di blocco interviene in caso di:

- rottura di un interruttore di prossimità induttivo (proximity)

- blocco dei motori

- malfunzionamento di qualunque tipo che impedisca la mano-

vra di riallineo dei carrelli.

1.6 Manovre permesse in condizioni di emergenza

- Se occorresse togliere il carico dal ponte, quando il sollevatore

si trova in condizione di emergenza (vedi paragrafi precedenti),

è possibile far scendere singolarmente ciascuna colonna in

sequenza (vedi paragrafo 7.9).

1.7 Arresto usura chiocciole

Utilizzando il sollevatore oltre il limite di usura come indicato al

par. 9.3 si avrà l’intervento dell’arresto usura chiocciola.

L’intervento del dispositivo consente la discesa del carico ma

impedisce il sollevamento.

1.8 Arresto per ostacolo

Nel caso in cui il carrello incontri un ostacolo che ne impedisce

la discesa, si avrà l’intervento dell’arresto per ostacolo.

L’intervento del dispositivo consente la salita del carico ma

impedisce la discesa.

Attenzione: il sollevatore scarica sull’ostacolo tutto il carico

presente sul carrello.

10 0523-M013-0

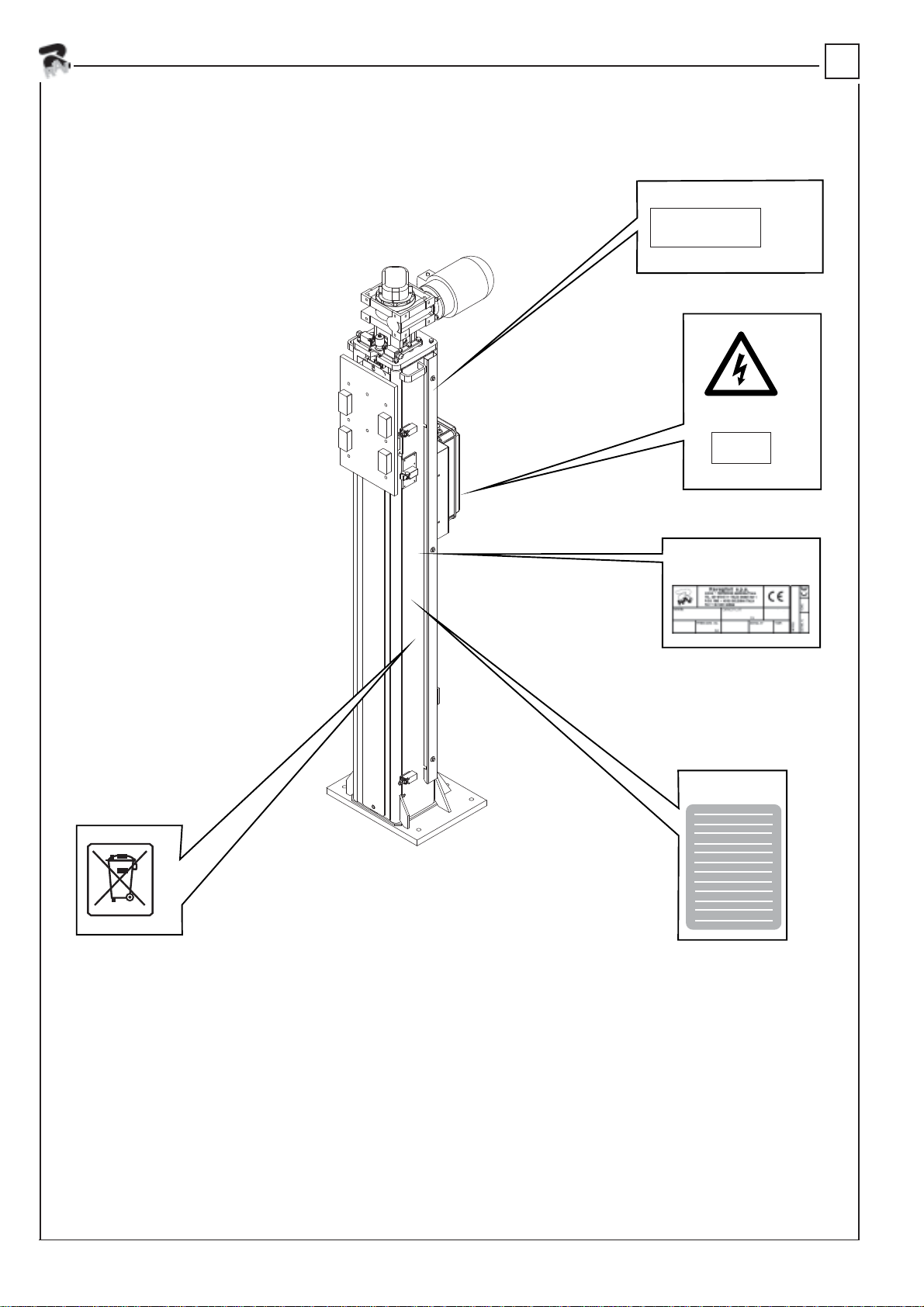

1 99990758 TARGHETTAPERICOLO DANGER PLATE

2 999909850 TARGHETTAAVVERTENZE WARNINGPLATE

3 999908950 TARGHETTA PORTATA 4000 Kg LOAD CAPACITY PLATE

4 TARGA MATRICOLA SERIALNUMBER PLATE

5 999912380 TARGA VOLT VOLTAGE PLATE

6 999916310 TARGA SMALTIMENTO WASTE PLATE

400 5

4000 kg 3

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Ravaglioli Système de levage

Ravaglioli

Ravaglioli RAV261-2-L Manuel utilisateur

Ravaglioli

Ravaglioli KPX 33 Series Manuel utilisateur

Ravaglioli

Ravaglioli KPS324 H2 Manuel utilisateur

Ravaglioli

Ravaglioli RAV 635.1 ISI Manuel utilisateur

Ravaglioli

Ravaglioli RAV505 IF Manuel utilisateur

Ravaglioli

Ravaglioli RAV1450N Manuel utilisateur

Ravaglioli

Ravaglioli KPH 370.42K Manuel utilisateur

Ravaglioli

Ravaglioli KPH 363 A Series Manuel utilisateur

Ravaglioli

Ravaglioli KPH 374 A Manuel utilisateur

Ravaglioli

Ravaglioli KP440 E Manuel utilisateur

Ravaglioli

Ravaglioli KP 1396 E Manuel utilisateur

Ravaglioli

Ravaglioli KP153 Manuel utilisateur

Ravaglioli

Ravaglioli RAV4300 A3 Manuel utilisateur

Ravaglioli

Ravaglioli RAV1150U Manuel utilisateur

Ravaglioli

Ravaglioli RAV232 NL Manuel utilisateur

Ravaglioli

Ravaglioli KPN235WPO Manuel utilisateur

Ravaglioli

Ravaglioli RAV640.2 SWA DC Manuel utilisateur

Ravaglioli

Ravaglioli KPN250LIKA Manuel utilisateur

Ravaglioli

Ravaglioli KPS305HE Manuel utilisateur

Ravaglioli

Ravaglioli KPN235WEK Manuel utilisateur

Ravaglioli

Ravaglioli RAV 1400 A Manuel utilisateur

Ravaglioli

Ravaglioli RAV518T Manuel utilisateur

Ravaglioli

Ravaglioli KP5.315 WK Manuel utilisateur

Ravaglioli

Ravaglioli RAV1110K Manuel utilisateur

Manuels Système de levage populaires d'autres marques

morse

morse 82H-124 Manuel utilisateur

Braun

Braun NL955 Series Manuel utilisateur

haacon

haacon 1889.10 Manuel utilisateur

Protekt

Protekt AT 252 Manuel utilisateur

R. Beck Maschinenbau

R. Beck Maschinenbau HS 600 Manuel utilisateur

Nova Technology International, LLC

Nova Technology International, LLC NAS Series Manuel utilisateur

Genie

Genie Z-60/34 Manuel utilisateur

Screen Technics

Screen Technics INTERFIT Vertical Up Lift Manuel utilisateur

Mortuary Lift

Mortuary Lift ULTIMATE 1000 Manuel utilisateur

Custom Equipment

Custom Equipment Hy-Brid 3 Series Manuel de programmation

Custom Equipment

Custom Equipment Hy-Brid Lifts 2 Series Manuel de programmation

Hy-Brid Lifts

Hy-Brid Lifts HB-P3.6 Manuel de programmation

BERG

BERG BeNomic EasyLeaf Manuel utilisateur

Powermate

Powermate LiftGate LG-3 Manuel utilisateur

Snorkel

Snorkel TM12 Series Manuel utilisateur

Terberg

Terberg OMNIDEKA Manuel utilisateur

Harmar Mobility

Harmar Mobility AL625 Mode d'emploi

Rotary

Rotary SPO16 Manuel utilisateur
