RAM PJO300 Manuel utilisateur
* Appareil vendu sans casque en option / Equipment sold without phones
PJO300
WWW.RAMIAUDIO.COM
AUDIO VIDEO PROFESSIONNEL
Manuel Utilisateur
User’s Manual
Pupitre de station de travail USB
Mixing station with USB audio port
FRANCAIS 2Rami - PJO 300
4
9
5
6
4
7
8
10
Rami - PJO 300 3FRANCAIS
SOMMAIRE
11
SUMMARY
[ Informations..........................................................................
[ Description.............................................................................
[ Synoptique.............................................................................
[ Face avant..............................................................................
[ Face arrière.............................................................................
[ Câblage..................................................................................
[ Cavaliers.................................................................................
[ Réglages.................................................................................
[ English...................................................................................
FRANCAIS 4
Attention !
,Ne jamais exposer l'appareil à la pluie, la neige ou à l'humidité.
,Le PJO300 dispose d'un amplificateur pour casque, évitez les niveaux importants ou les
expositions prolongées capables d'endommager l'ouïe de façon irréversible.
,Ne jamais démonter l'équipement, sans avoir pris la précaution de débrancher le cordon
d’alimentation.
,Eviter l'exposition à de trop fortes températures.
Le PJO300 est conforme aux normes suivantes :
EN60065, EN55013, EN55020, EN60555-2, et EN60555-3, d'après les dispositions de la directive
73/23/EEC, 89/336/EEC et 93/68/EEC.
DESCRIPTION
INFORMATION
Rami - PJO 300
,Une entrée micro symétrique avec alimentation fantôme, sensibilité, volume par VCA.
Cet équipement est une mini console avec monitor, pour enregistrer et lire un fichier son, sur PC
directement par le port USB. L'aspect novateur du produit est surtout son coté ergonomique avec
juste les fonctions nécessaires et suffisantes.
Un journaliste disposant du PJO 300, d'un micro casque et d'un PC portable peut monter son
reportage et l'envoyer à la station par le Web. Une autre application est la création à domicile de
rubriques ou d'émissions sans monopoliser un studio de production.
,Réinjection des deux entrées vers la carte son par switch lumineux REC.
,Insertion symétrique sur le microphone, pour mettre en œuvre un traitement de voix.
,Limiteur en sortie pour éviter toute saturation numérique de la carte son.
,Monitor casque indépendant du départ Record, permettant d'écouter une bande son
reportage en enregistrant que la voix.
,Le PJO 300 ne nécessite aucune installation de pilote, car il répond à la norme USB Audio 1,0.
,Une entrée hybride intégrée.
5FRANCAIS
SYNOPTIQUE
Rami - PJO 300
Limitor
+
+
+
+
ON AIR
LOOP
HYBRID
RETURN
LOOP START
HYBRID
DIRECT OUT
USB
Connector
type B
PHONES
MONITOR STEREO
BALANCED OUT
PUSH
-
+
Peak
VCA
REC
REC
Mic
Hybrid
MIC
MIC REC
HYBRID
REC
End of
course
Insertion
On/Off
Balanced Insertion mic for
voice processor
Phantom
power supply
L
L ou A
R
R ou B
USB SOUND CARD
-+
-
SUB-D 15 PTS
+++
--
+-
-
Mic to monitor
or not
60mm
Volume
Volume
Monitor
+
+
-
-
Mute
-
+
-
+
Balance
Right/Left or
A / B
Mono/Stereo
Vol
USB
Return
-
-
-
-
Hand set To Telephone
RJ9 RJ9
Adjust send to
telephone
+Vcc
-Vcc
Power from USB
On/Off
JP2
FRANCAIS 6

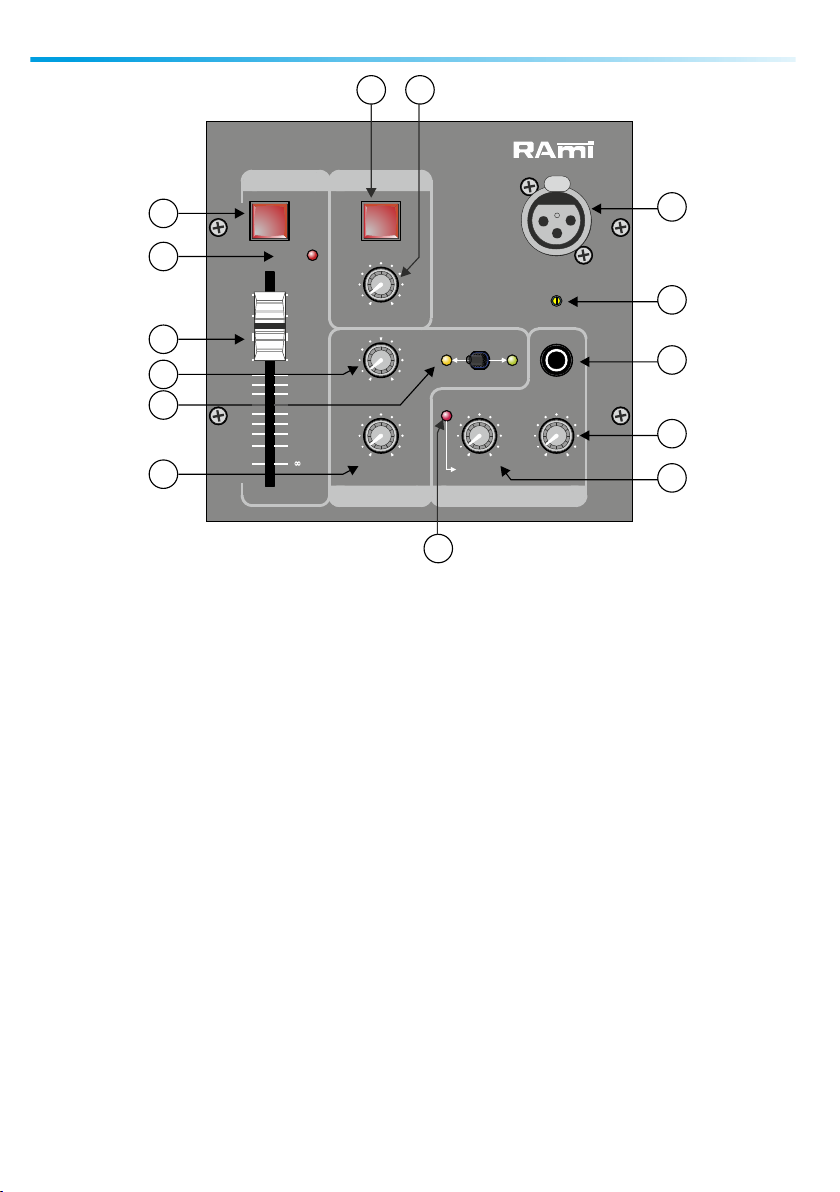

FACE AVANT
Rami - PJO 300
HYBRID RETURN
TRACKS MONITORING
MICRO
100
HYBRID
R /BL /A
BALANCE
100
VOLUME
100
MONITOR
100
PHONES
0dB
+3
+6
-30
-40
-50
-60
-70
-20
-15
-10
-5
-
Peak
PHONES
Stereo
Mono
Mute
MIC
Mic Sens
USB MixerPJO 300
PUSH
REC REC
10
11
12
13
14
9
1
7 8
3
4
5
6
2
10 - Potentiomètre multitour d’ajustage de la sensibilité micro
3 - Fader rectiligne de 60 mm de l’entrée Micro, gestion par VCA.
6 - Potentiomètre de réglage du volume du retour piste.
Section Micro
Section retour Hybrid
2 - Témoin lumineux de peak de l’entrée Micro. (ajuster par 10 en face avant)
9 - Embase XLR 3 points femelle d’entrée micro (symétrique).
Section Micro (suite)
Section Monitor
11 - Embase de sortie casque stéréo.
Section Monitor retour piste
1 - Bouton rétro éclairé d’envoi de l’entrée Micro vers la carte son intégrée.
7 - Bouton rétro éclairé d’envoi du retour de l’hybride extérieur vers la carte son intégrée.
4 - Potentiomètre de réglage de la balance du retour piste.
8 - Potentiomètre de réglage du volume de l’hybride extérieur.
5 - Sélection mono ou stéréo du retour piste.
13 - Potentiomètre de réglage du volume Monitor.
14 - Témoin lumineux indiquant le mute de la sortie Monitor. Programmation en interne et
déclenchement par le début de course de 3 et/ou action sur 1.
12 - Potentiomètre de réglage du volume casque.
7FRANCAIS
E - Trimmer de réglage du niveau de départ micro PJO300 vers le poste téléphonique. Le retour
poste téléphonique vers PJO300 est dosé par le volume Hybrid 8 en face avant.
F - Embase RJ9 pour le branchement d’un combiné téléphonique externe
G - Embase RJ9 pour le branchement sur un poste téléphonique en lieu et place du combiné .
C - Embase 9 points femelle de sortie Monitor
D - Commutateur entre le combiné téléphonique et le PJO300
A - Embase USB.
B - Embase 15 points femelle de sortie micro ou d’insert micro

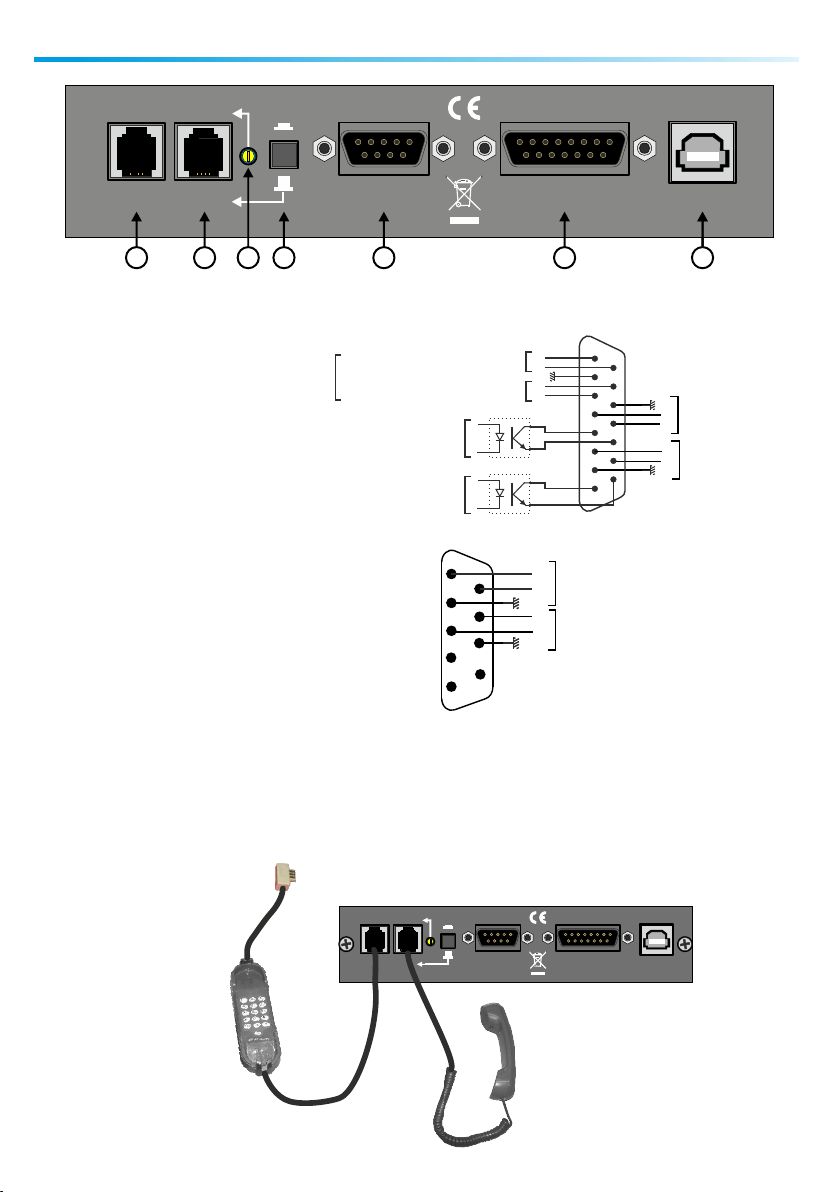

FACE ARRIERE
Rami - PJO 300
Sub-D 15pts
male plug
Sub-D 9pts
male plug
1
5
6
9
Monitor Left
Monitor Right
-
-
+
+
MONITOR
OUT
MIC OUT /
INSERT MIC
Telephone Headset
USB
Made in France
PJO300
Adjust
Face arrière PJO300
Prise téléphonique
murale
Connexion à la place
du combiné
Combiné
téléphonique
RJ9
RJ9
RJ9
RJ9
ABCDF EG
MONITOR
OUT
MIC OUT /
INSERT MIC
Telephone Headset
USB
Made in France
PJO300
Adjust
IN HYBRID
Insert send microphone
Insert return microphone
OUT HYBRID
Remote of external ON AIR
with action on 1
Remote ON AIR/OFF AIR of
external Hybrid with action on 7 8
15
9
1
5
13
-
+
+
+
+
-
-
-
Line level
FRANCAIS 8Rami - PJO 300
CABLAGE
A/ Câble Monitor
B/ Câble Insert
Sub-D 9pts
male plug
1
5
6
9
12
12
XLR 3 pts
Male Plug
2 shielded cables
1,50 m
Monitor Left
Monitor Right
Monitor OUT
Sub-D 15pts
male plug
Sub-D 15pts
male plug
1
1
2
2
XLR 3 pts
Male Plug
XLR 3 pts
Female Plug
2 shielded cables
1,50 m
MIC OUT /
INSERT MIC
TO IN HYBRID
FROM OUT HYBRID
Exemple de télécommande
ON AIR / OFF AIR pour TEL 300
8
8
15
15
9
9
1
1
+
+
-
-
9FRANCAIS
Rami - PJO 300

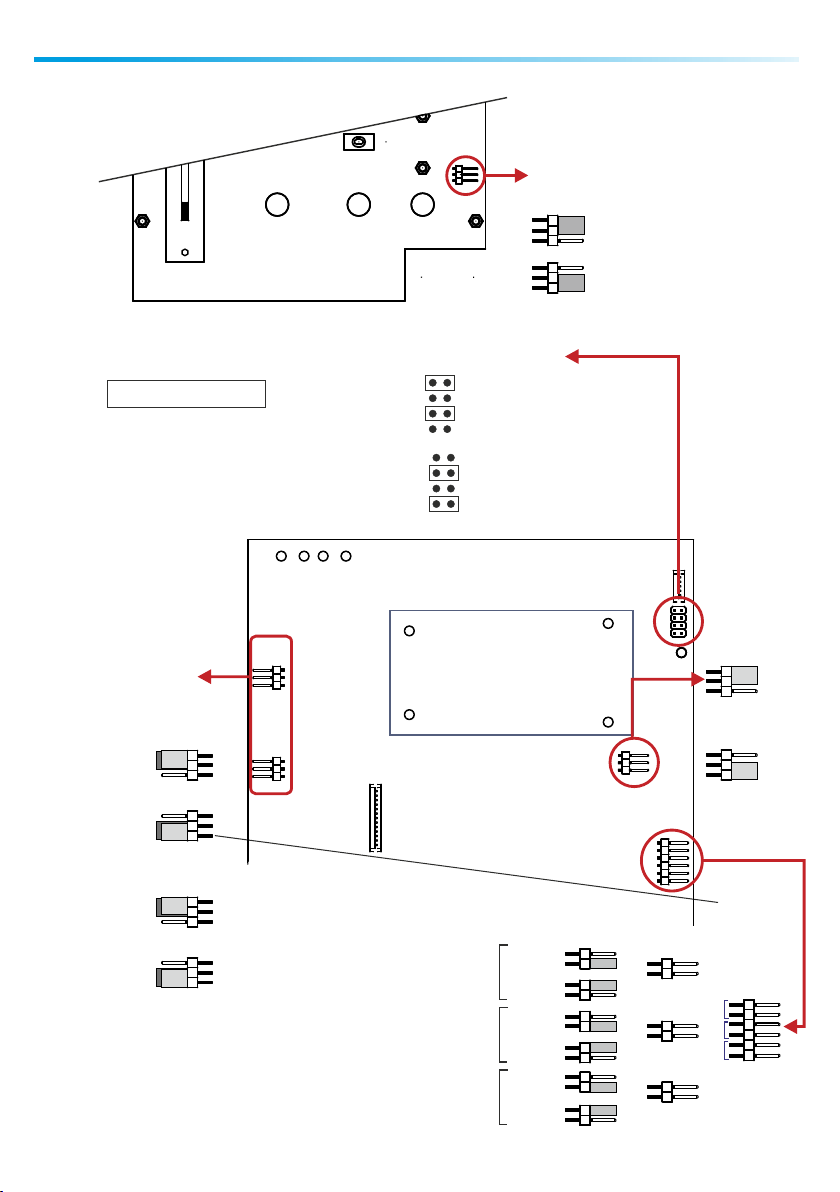

CAVALIERS
Carte son
B
B
A
A
Carte 2 : vue de dessous
JP3
JP1
JP4
JP2
JP5
JP5
JP6
JP6
Carte 1 : vue de dessus
[
[
[
[
[
[
[
[
Alimentation fantôme pour
le micro (12v)
Programmation
Hybride extérieur /
Combiné téléphonique
JP5 et JP6
Ordre mute monitor
début de course Fader Mic
Envoi Mic sur monitor
Pas
d’envoi carte son
vers départ hybride
Envoi
carte son vers
départ hybride *
Ordre mute monitor
sur bouton REC (1)
[ [
[
[
[
[
[
[
[
[
[
[
ON
OFF *
Hybride ext
sur Sub-D
Hybride ext
sur Sub-D
Combiné sur
RJ9 *
Combiné sur
RJ9 *
[ Insertion micro activée
[ Insertion micro inhibée *
Insertion micro
ON
ON*
ON*
OFF*
OFF
OFF
* Configuration usine
FRANCAIS 10 Rami - PJO 300

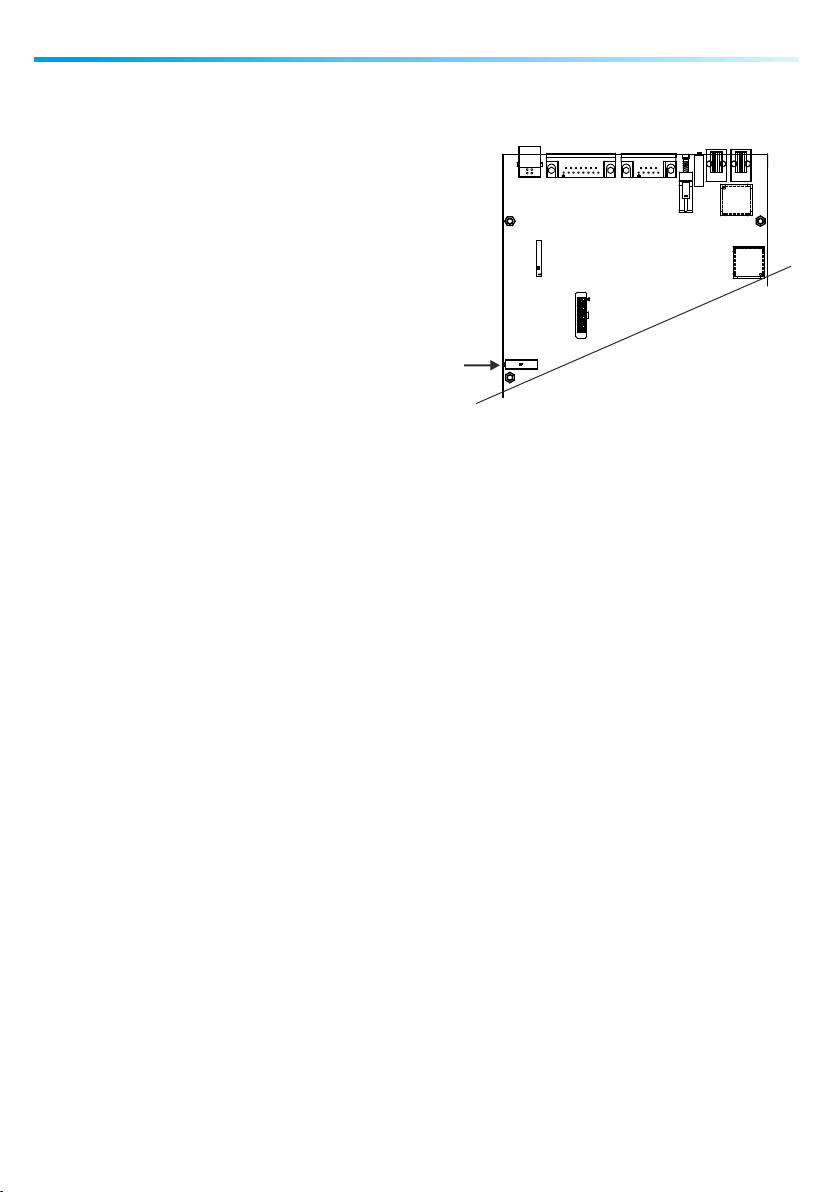

Réglage du niveau de limitation
Trimmer
Le réglage du limiteur s’effectue sur un
trimmer multitour situé sur le deuxième
circuit. Celui-ci est désigné en atténuateur,
ainsi en le tournant dans le sens inverse des
aiguilles d’une montre, l’on peut inhiber
son action.
REGLAGES
