RaidSonic Technology Icy Box IB-DK2245AC Manuel utilisateur

User‘s Manual (English) IB-DK2245AC

USB Type-C™Notebook DockingStation

Handbuch (Deutsch) IB-DK2245AC

USB Type-C™Notebook DockingStation

Sicherheitshinweise IB-DK2245AC

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und

Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen

Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur

Vermeidung der Gefahr nicht befolgt werden.

warnt vor einer unmittelbar gefährlichen Situation, die zum

Tod oder zu schweren Verletzungen führen wird.

warnt vor einer möglicherweise gefährlichen Situation, die

zum Tod oder zu schweren Verletzungen führen kann.

warnt vor einer möglicherweise gefährlichen Situation, die

zu leichten Verletzungen führen kann.

warnt vor einer möglichen Situation, die zu Sach- und Um-

weltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen

• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen

• Kontaktschutzblenden nicht entfernen

• Kontakt mit Spannungsführenden Komponenten vermeiden.

• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren

• Verwendung nur in dafür vorgesehenen Umgebungen

• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!

• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten

• Eigenständige Modiﬁkationen sind unzulässig

• Gerät nicht während eines Gewitters anschließen

• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn

vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen

• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden

• Bauteile nicht mit Gewalt zusammensetzen

• geeignetes Werkzeug verwenden

• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen

• Lüfter-Auslass und passive Kühlkörper freihalten

• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden

• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen

• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren

• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen

• Kleinteile und Verpackungen nicht in Kinderhände geben

GEFAHR

WARNUNG

VORSICHT

ACHTUNG

WARNUNG

VORSICHT

ACHTUNG

WARNUNG

Sicherheitshinweise IB-DK2245AC

Sicherheitshinweise IB-DK2245AC Sicherheitshinweise IB-DK2245AC

5. Möglicher Datenverlust

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten

• Produkt nur verwenden, wenn Speziﬁkationen erfüllt sind

• Datensicherung vor Inbetriebnahme durchführen

• Datensicherung vor Anschluss neuer Hardware durchführen

• dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss

am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen

• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet

• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist

• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile,

Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an,

dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Über-

einstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE)

darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen

Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Pro-

dukt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte

zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter suppor[email protected] oder

besuchen Sie unsere Internetseite www.raidsonic.de.

ACHTUNG

Safety information IB-DK2245AC

Please read carefully the following information to prevent injuries, damage to

material and device as well as data loss:

Warning levels

Signal words and safety codes indicate the warning level and provide immediate

information in terms of the probability of occurrence as well as the type and severity of the

consequences if the measures to prevent hazards are not complied with.

Warns of a directly hazardous situation causing death or

serious injury.

Warns of a potentially hazardous situation that may cause

death or serious injury.

Warns of a potentially hazardous situation that may cause

minor injury.

Warns of a potential situation that may cause material or

environmental damage and disrupt operative processes.

1. Risk of electrical shock

Contact with parts conducting electricity

Risk of death by electrical shock

• Read the operating instructions prior to use

• Make sure the device has been de-energised prior to working on it

• Do not remove contact protection panels

• Avoid contact with conducting parts

• Do not bring plug contacts in contact with pointed and metal objects

• Use in intended environments only

• Operate the device using a power unit meeting the speciﬁcations of the type plate only!

• Keep the device/power unit away from humidity, liquid, vapour and dust

• Do not modify the device

• Do not connect the device during thunderstorms

• Approach specialist retailers if you require repairs

2. Hazards during assembly (if intended)

Sharp components

Potential injuries to ﬁngers or hands during assembly (if

intended)

• Read the operating instructions prior to assembly

• Avoid coming into contact with sharp edges or pointed components

• Do not force components together

• Use suitable tools

• Use potentially enclosed accessories and tools only

3. Hazards caused by a development of heat

Insufﬁcient device/power unit ventilation

Overheating and failure of the device/power unit

• Prevent externally heating up components and ensure an exchange of air

• Do not cover the fan outlet and passive cooling elements

• Avoid direct sunlight on the device/power unit

• Guarantee sufﬁcient ambient air for the device/power unit

• Do not place objects on the device/power unit

4. Hazards caused by very small parts and packaging

Risk of suffocation

Risk of death by suffocation or swallowing

• Keep small parts and accessories away from children

• Store/dispose of plastic bags and packaging in an area that is inaccessible to children

• Do not hand over small parts and packaging to children

DANGER

WARNING

CAUTION

IMPORTANT

WARNING

CAUTION

IMPORTANT

WARNING

Safety information IB-DK2245AC

5. Potential data loss

Data lost during commissioning

Potentially irreversible data loss

• Always comply with the information in the operating instructions/quick installation guide

• Exclusively use the product once the speciﬁcations have been met

• Back up data prior to commissioning

• Back up data prior to connecting new hardware

• Use accessories enclosed with the product

6. Cleaning the device

Harmful cleaning agents

Scratches, discolouration, damage caused by moisture or

short circuit in the device

• Disconnect the device prior to cleaning

• Aggressive or intense cleaning agents and solvents are unsuitable

• Make sure there is no residual moisture after cleaning

• We recommend cleaning devices using a dry, anti-static cloth

7. Disposing of the device

Environmental pollution, unsuitable for recycling

Potential environmental pollution caused by components,

recycling circle interrupted

This icon on product and packaging indicates that this product must not be

disposed of as part of domestic waste. In compliance with the Waste Elec-

trical and Electronic Equipment Directive (WEEE) this electrical device and

potentially included batteries must not be disposed of in conventional, do-

mestic waste or recycling waste. If you would like to dispose of this product

and potentially included batteries, please return it to the retailer or your local

waste disposal and recycling point.

If you have any questions, please do not hesitate to contact our support at

[email protected] or visit our website at www.raidsonic.de.

IMPORTANT

Package content

IB-DK2245AC, power supply, power cable, USB Type-C™to Type-A cable, (100 cm),

USB Type-C™to Type-C™cable, (100 cm), quick installation guide

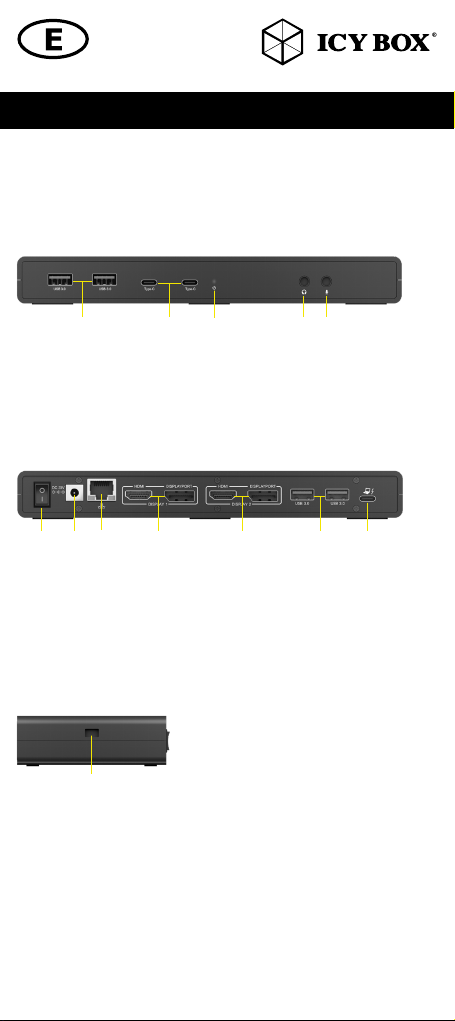

Front view

1. USB 3.0 Type-A data interfaces

2. USB 3.0 Type-C™data interfaces

3. LED for Power

4. Headset interface

5. Microphone interface

Rear view

1. Power switch

2. Power jack, DC 20 V

3. RJ45 Ethernet interface / Gigabit

4. Display 1: HDMI®or DisplayPort™interface up to 4k@60Hz/each monitor

5. Display 2: HDMI®or DisplayPort™interface up to 4k@60Hz/each monitor

6. 2x USB 3.0 Type-A data interfaces

7. USB Type-C™host PC interface with Power Delivery support with up to 65 Watt to

the connected computer.

Side view

1. Kensington lock support

Manual IB-DK2245AC

1. 4. 7.2. 3. 5. 6.

1. 2. 3. 4. 5.

Manual IB-DK2245AC

Requirements

• Host PC with an available USB Type-C™port (to ensure Power Delivery functionality,

the host USB Type-C™port must support USB Power Delivery or Thunderbolt™3)

Note:

The docking station can still connect to a host computer with a USB Type-C™port that

does not support Power Delivery. In this conﬁguration, the docking station will not

provide power to your host computer.

• Available AC electrical outlet

• HDMI®and DisplayPort™enabled displays with cable as needed

(for additional external display)

• 4K-capable displays are required to achieve 4K resolutions

• Any of the following operating systems: Windows®10, macOS®

USB Type-C™

Not all USB Type-C™ports support the full functionality of the USB Type-C™standard.

Some ports might only provide data transfers, and might no Power Delivery over USB.

To use this dock to its full potential, ensure that the host USB Type-C™port from your

computer supports USB Power Delivery or Thunderbolt™3.

Please consult your host PC documentation or contact PC manufacturer to conﬁrm com-

patibility with these technologies. For safety, check whether the host PC Bios Version is the

latest or not and conﬁrm compatibility with USB Type-C™Power Delivery before used.

Starting up

Install the Driver!

Caution:

Do not connect the DockingStation to your computer before installing the driver from the

download area of: https://www.displaylink.com/downloads

Windows®

A. Download the correct driver from webpage above.

B. Click on “Run Setup.exe”.

C. Follow the instructions and ﬁnish the driver installation.

D. Connect the DockingStation to a supported USB Type-C™or USB 3.0 Type-A port

on the PC.

E. Restart the PC.

F. The IB-DK2245AC is ready to be used.

macOS®

A. Download the correct driver from webpage above.

B. Run the ﬁle Mac_driver\ driver.dmg by double click.

C. Follow the instructions and ﬁnish the driver installation.

D. Connect the DockingStation to a supported USB Type-C™or USB 3.0 Type-A port

on the macOS®computer.

E. Restart the computer.

F. The IB-DK2245AC is ready to be used.

Manual IB-DK2245AC

Starting up

1. Plug in the power supply

2. Connect the USB Type-C™to Type-C™(Type-A) cable

3. Switch on the device

4. Connect your devices to the appropriate interfaces on the dock

Monitor connections

Connection of one computer to two DisplayPort™or two HDMI®monitors

You can set up dual displays by using the video output ports of the IB-DK2245AC

(2x DisplayPort™, or 2x HDMI®or also mixed).

Connect your monitors to the DisplayPort™/ HDMI®interfaces by using certiﬁed Display-

Port™/ HDMI®cables (not included).

It is recommended that to use the same size, type and resolution monitors for connecting.

Same type monitor means the monitors have the same native resolution and display refresh

rate.

Manual IB-DK2245AC

Connection of one computer to one 5K DisplayPort™monitor

You can set up one 5K display by using both video output ports of the

IB-DK2245AC (2x DisplayPort™).

Connect your supported 5K monitor to both DisplayPort™interfaces by using certiﬁed

DisplayPort™cables (not included).

Note: The DockingStation is compatible with most 5K-enabled monitors on the market.

Please refer to http://www.displaylink.com/downloads to download the latest driver for

better compatibility.

Connection of one computer to multiple monitors

(optional, multiple DockingStations necessary)

1. Connect a compatible computer to the powered DockingStation (Dock 1) as shown

as above.

2. Connect a USB 3.0 port (USB Type-A or USB Type-C™port) of Dock 1 to the USB

Type-C™host interface of a second DockingStation (Dock 2, not included) via a

supported USB 3.0 cable (not included).

3. Connect monitors to both docks via standard HDMI®and DisplayPort®cables (not

included).

Note: The device can work with any compatible DockingStation to set up similar connec-

tions as shown as in the drawing below.

A third DockingStation in a row is also also supported (up to six monitors then), but keep in

mind the lower performance, because of the USB 3.0 bandwidth limitation).

Manual IB-DK2245ACManual IB-DK2245AC

Please setup your displays settings accordingly to your operating system and requirements.

For detailed information of your operating system, see the corresponding

operation manual and description of your operating system.

Supported video resolutions

The DockingStation supports 2x 4K@60 Hz Ultra HD resolution if the connected Display-

Port™/ HDMI®displays supports it (up to 3840x2160@60 Hz /each).

The DockingStation supports 1x 5K@60 Hz Ultra HD resolution if the connected Display-

Port™display supports it (up to 5120x2880@60 Hz).

Manual IB-DK2245AC

Table des matières

Langues :

Autres manuels RaidSonic Technology Accessoires informatiques

RaidSonic Technology

RaidSonic Technology ICY BOX IB-DK4027-CPD Manuel utilisateur

Manuels Accessoires informatiques populaires d'autres marques

Motorola

Motorola ATRIX Manuel utilisateur

HP USB Media Docking Station Manuel utilisateur

Cherry

Cherry B.UNLIMITED 3.0 Manuel utilisateur

Logitech

Logitech IO2 Manuel utilisateur

ARM

ARM DSTREAM-ST Manuel utilisateur

Bartec

Bartec TC 7 Series Manuel utilisateur

Philips

Philips SPC3540 Manuel utilisateur

Logitech

Logitech mk220 Manuel utilisateur

SilverStone

SilverStone LC02 Manuel utilisateur

Flexispot

Flexispot ML2B Manuel utilisateur

Hamlet

Hamlet UNIVERSAL COVER 101 KBT2 Manuel utilisateur

Adam Equipment

Adam Equipment RS-485 Manuel utilisateur

Vivo

Vivo MOUNT-KB05-4DW Manuel utilisateur

Kvaser

Kvaser Memorator Professional Manuel utilisateur

DRC

DRC D-Imaging Manuel utilisateur

Sven

Sven Base 305 сombo Manuel utilisateur

Hama

Hama 108310 Manuel utilisateur

SpeechWare

SpeechWare FlexyMike FMK03 Manuel utilisateur
