Kurz-Betriebsanleitung PSR-E-C

Short Operating Instructions PSR-E-C

Inhaltsverzeichnis/Tableofcontents

1.Sicherheit/Safety

2.Betriebsbedingungen/Operatingconditions

3.Handbetätigung/Manualoperation

4.Armaturenaufbau/Valvemounting

5.Elektroanschluss/Electricsupply

6.EinstellungdermechanischenEndlage/Settingofthemechanicalstop

7.EinstellungderWegendschalter/Settingofthelimitswitches

8.Inbetriebnahme/Commissioning

9.Zubehör/Accessories



AusführlicheBetriebsanleitungaufAnforderung!

Detailedo

eratin

instructionu

onre

uest!



2

1.Sicherheit/Safety

Esistsicherzustellen,dassjedePerson,diemitderAufstellung,Inbetriebnahme,Bedienung,

WartungundReparaturderAntriebebeauftragtist,dieausführlicheBetriebsanleitungund

besondersdasKapitel„Sicherheit“gelesenundverstandenhat.

Pleaseensurethatthedetailedoperatinginstructionsandthechapteron"Safety"inparticularhave

beenreadandunderstoodbyallpersonnelinvolvedintheinstallation,start‐up,operation,

maintenanceandrepairoftheactuators.

Vorsicht!LebensgefährlicheelektrischeSpannungkannanliegen!Sach‐oderPersonenschädensind

durchgeeigneteMaßnahmenundEinhaltungderSicherheitsstandardszuvermeiden!

Caution!Dangerouselectricalvoltagecanbepresent!Avoidpersonalormaterialdamagesby

observingapplicableregulationsandsafetystandards!

AlleNetzanschluss‐undSteuerleitungenmüssenmechanischdurch

geeigneteMaßnahmenvordenAnschlussklemmengegenunabsichtliches

Lösengesichertwerden.

NetzanschlussundSteuerleitungendürfennichtzusammenineinerLeitung

geführtwerden,essindstetszweigetrennteLeitungenzuverwenden!

Pleaseprotectallofthepowersupplyandcontrolcablesinfrontoftheterminalsmechanicallyby

usingsuitablemeasuresagainstunintentionalloosening.Neverinstallthepowersupplyandthe

controlcablestogetherinonelinebutinsteadpleasealwaysusetwodifferentlines.

2.Betriebsbedingungen/Operatingconditions





3.Handbetätigung/Manualoperation

FürHandbetätigungmussdasHandradgegeneineFederbiszumEingriffnach

untengedrücktwerden.

Formanualoperation,thehandwheelhastobepusheddownagainstaspringfor

manualoperation.

Betriebsart/Dutycycle

IEC60034‐1,8

S2‐40min@25°C

IEC60034‐1,8

S4‐80%ED@25°C

TechnischeDatensieheTypenschild

Pleaserefertonameplatefortechnicaldata

2.



4.Armaturenaufbau/Valvemounting



5.Elektroanschluss/Electricsupply

Vor Arbeitsbeginn Netzspannung trennen! Schaltplan in der Haube!

Switch mains off before starting to work! Wiring diagram in the cover!

6.EinstellungdermechanischenEndlage/Settingofthemechanicalstop

1 = Einstellschraube ZU / Adjusting screw CLOSE

2 = Schutzkappe / Protecting cap

7.EinstellungderEndschalter/Settingofthelimitswitches

ACHTUNG: Die Endschalter müssen auf jeden Fall auf die Armatur eingestellt werden!

CAUTION: The limit switches have to be adjusted to the valve mandatorily



①

②

③

④



Schaltnockefür…/Switchingcamfor…

①…SchaltnockefürZU‐Richtung

….SwitchingcamCLOSEdirection



②…SchaltnockefürAUF‐Richtung

….SwitchingcamOPENdirection



③…StegalsGegenlagerfürSchraubendreher/

.…Supportingbridgeforscrewdriver



1=Antriebsflansch/Actuatorflange

2=AdapterfürArmaturenwelle/Drivebush

①

②



①

②

①



③



4



PSAutomationGmbH

GesellschaftfürAntriebstechnik

Philipp‐Krämer‐Ring13

D‐67098BadDürkheim

Tel.:+49(0)6322‐6003–0

Fax:+49(0)6322‐6003–20

eMail:info@ps‐automation.com

www.ps‐automation.com

8.Inbetriebnahme/Commissioning

AntriebperHandradinMittelstellungfahren.

StellsignalfürAUF‐undZU‐Richtungkurzeinschaltenundprüfen,obderAntriebindievorgegebene

Richtungpositioniert.GegebenenfallsStellsignalefürAUF/ZUtauschen.

PositionierendesAntriebsüberdieStellsignalebiszurAbschaltungdurchdieEndschalterindenjeweiligen

Endlagen.PrüfenobdieEndlagenabschaltungkorrektist.GegebenenfallsEndschalternachjustieren.



Drivetheactuatorintoanintermediatestrokepositionusingthehandwheel.

SwitchthesettingsignalbrieflybetweenOPENandCLOSEandensurethattheactuatoroperatesinthe

correctdirection.Ifnecessary,reversethesettingsignalforOPEN/CLOSE.

Drivetheactuator,inbothdirections,usingthesettingsignaluntilthelimitswitchcuts‐off.Ensurethatthe

limitswitchpositioniscorrect.Ifnecessary,re‐adjustthelimitswitches.

9.Zubehör/Accessories

FürEinbauundInbetriebnahmedesZubehörsstehenseparateBedienungsanleitungenzurVerfügung.

Installationandoperatinginstructionsareindividuallyavailableforthefollowingaccessories:

Versorgungsspannung230VAC1~115VAC1~24VAC1~

Zusatzwegschalter2WE•••

ZusatzwegschalterGold

2WE

Gold

•••

StellungsreglerPSAP•••

StellungsgeberPSPT•••

SchaltraumHeizungHR•••

PotentiometerPD•••

SupplyVoltage230VAC1~115VAC1~24VAC1~

Add'lPositionSwitches2WE•••

Add'lPositionSwitchesGold

2WE

Gold

•••

PositionerPSAP•••

PositionTransmitterPSPT•••

SpaceHeatingHR•••

PotentiometerPDPD•••

•=verfügbar/available

Table des matières

Autres manuels PS Automation Contrôleurs

PS Automation

PS Automation PSF-M Manuel utilisateur

PS Automation

PS Automation PSF-M-EX Manuel utilisateur

PS Automation

PS Automation PSF-Q Manuel utilisateur

PS Automation

PS Automation PSQ*03 Series Manuel utilisateur

PS Automation

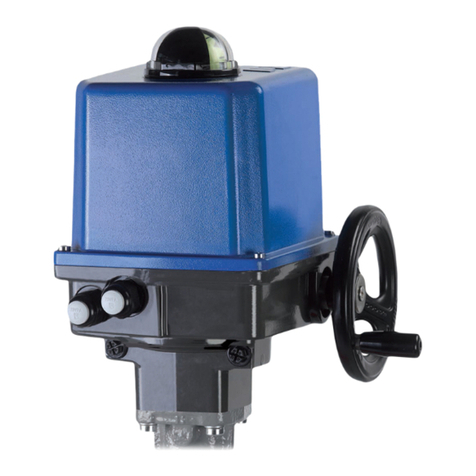

PS Automation PSQ103 Manuel utilisateur
