Protech ZOOM PRO 400 Manuel utilisateur

Instruction manual • Bouwhandleiding • Bauanleitung • Instructions de montage

version: 03/05/05

Almost ready to ﬂy electric powered micro helicopter

WARNING !

This R/C kit and the model you

will build is not a toy.

Only for experienced modellers.

LET OP !

Deze bouwdoos van een

radiobestuurd model is geen

speelgoed.

Enkel voor ervaren modelbouwers.

ACHTUNG !

Dieser Bausatz eines

ferngesteuerten Modells

ist kein Spielzeug.

Nur für erfahrene Modellbauer.

ATTENTION !

Ce modèle R/C

n’est pas un jouet.

Seulement pour modélistes

expérimentés.

T0510

2 •

Speciﬁ cations / Speciﬁ caties /

Technische Daten / Spéciﬁ cations

1. Chassis kit

2. Carbon ﬁ bre ﬁ ns

3. Carbon ﬁ bre blades

4. Alu. swashplate

5. Alu. headblock

6. Canopy (not painted)

1. Chassis (kit)

2. Carbon stabilisatorvlak-

ken

3. Carbon hoofdrotorbladen

4. Alu. tuimelschijf

5. Alu. rotorkop

6. Cockpit (niet geverfd)

1. Chassis (kit)

2. Kohlefaser Leitwerk

3. Kohlefaser Hauptrotor-

blätter

4. Alu. Taumelscheibe

5. Alu. Rotorkopf Zentral-

stuck

6. Kabinenhaube (nicht

bemahlt)

1. Chassis en kit

2. Stabilisateurs en carbone

3. Pales en carbone

4. Swashplate en alu.

5. Tête rotor en alu.

6. Canopy (non peint)

Kit content / Inhoud van de bouwdoos /

Bausatzinhalt / Contenu de la boîte

Rotor Ø: 630 mm

Motor: MEGAX

brushless

MB2040-H

Flying weight: 500 g

Radio required: 5 ch helicopter

radio

Servos: 4x sub micro

servo #B205

Batterypack: 3 cells Li-Po

Rotor Ø: 630 mm

Motor: MEGAX

brushless

MB2040-H

Vlieg gewicht: 500 g

Radiobesturing: 5 kanaals

helicopter-radio

Servo’s: 4x sub micro

servo’s #B205

Batterij nodig:

3 cellen Li-Po

Rotor Ø: 630 mm

Motor: MEGAX

brushless

MB2040-H

Fluggewicht: 500 g

Funkfernsteuerung:

5 Kanal Heli

Steuerung

Servos: 4x sub micro

Servos #B205

Benötigte Akku

3 Zellen Li-Po

Rotor Ø: 630 mm

Moteur: MEGAX

brushless

MB2040-H

Poids en vol: 500 g

Radio requise: Emetteur

5 voies pour

hélicoptère

Batterie requise:

3 éléments Li-Po

Required tools / Gereedschappen /

Werkzeuge / Outillage nécessaire

Sharp hobby knife / Scherp hobby mes /

Couteau de modéliste / Scharfes Hobbymesser

Needle nose pliers / Bektang /

Pince à becs / Beißzange

Philips screwdriver / Kruisschroevendraaier /

Tournevis Philips / Schraubendreher

Triangle / Geodriehoek /

Equerre à dessin / Winkel Scissors / Schaar /

Ciseaux / Schere

Wire cutter / Draadstripper /

Pince coupante / Drahtzange

Double side Tape / Dubbelzijdige kleefband /

Adhésif double face / Doppelseitigem Klebeband

Soldering iron / Soldeerbout / Fer à souder / Lötkolben

Hex wrench set / Zeskantsleutels set

Set de tournevis hexagonal / Sechskant-Steckerschlüßel set Nut lock / Borgmiddel /

Frein ﬁ let / Schraubensicher

CA glue / Secondenlijm /

Colle cyanoacrylate / Sekundenkleber

Protech Epoxy glue / Epoxy lijm

Colle époxy / Epoxy Klebstoff

Z-bender / Z-tang /

Abkröpfzange / Pince à couder

• 3

Tools & items / Gereedschap & benodigdheden /

Werkzeug und Zübehor/ Outils et équipements

Micro servo #B205

Input: 4,8V ~ 6,0V

Weight: 9,8g

Torque: 1kg/cm (4,8V)

Speed: 0,21s / 60° (4,8V)

Dimensions: 22x20,5x12mm

Brushless ESC 18A #PRO. B18

Input voltage: 5V ~ 12V

Number of cells: 6 - 10

Number of Li-Po cells: 2

Weight (incl. wires): 21g

Continuous current: 18A

Max current: 18A

Timing mode: 1

Freq. mode: 1

Soft start: Yes

Brake: Yes

Dimensions: 32x23x7mm

6-channel micro receiver #PRO.206-35

Channel: 6

Input: 3,5V ~ 7,0V

Weight: 8g

Range: 500M

Dimensions: 32x16x9mm

Micro gyro NT-410 #PRO.302

Input voltage: 4,8V ~ 5,0V

Weight: 30g

Gain: Heading hold/standard

Dimensions: 33x38x28mm

MEGAX brushless #MB2040-H

Input voltage: 6V ~ 15V

RPM/V: 3600

Weight: 75g

Max. efﬁ ciency current: 15A

Max. power (W/60sec.): 300W

Powerpack Li-Ion #P3314

Voltage: 11,1V

Capacity: 1600 mah

LI-PO MATIC 1000 #T0248

Input voltage: 12V DC

Constant charge current: 1000mA

Number of cells: 2, 3 or 4 cells

Li-Po & Li-Ion

Charge every cell individually

Lightweight & compact

ATTENTION / OPGEPAST

ACHTUNG / ATTENTION

• Use small amounts of

Locktite / glue

• Don’t overtighten screws

• If necessary, trim plastic

parts to improve ﬁ t

• Make sure every moving

part moves freely

• Do not ‘force’ any part in

place

• Gebruik kleine hoeveelhe-

den Locktite / lijm

• Draai de schroeven niet

overdreven vast aan

• Indien nodig de kunststof-

delen lichtjes trimmen

•

Zorg dat alle bewegende

delen vrij kunnen bewegen

• Forceer geen onderdelen

• Benutzen Sie nur ein wenig

Schraubensicherer / Klebstoff

• Die Schrauben nicht zu fest

anziehen

• Wenn nötig die Kunststoffteile

etwas nacharbeiten

• Überprufen Sie daß alle Teile

frei beweglich sind

• Wenden Sie bei der montage

keine Gewalt an

• Utiliser de petites quan-

titées de ‘Locktite’ / colle

•

Ne pas serrer trop fort les vis

• Si besoin ébarber les

pièces injectées

• Vériﬁ er que les pièces

mobiles peuvent bouger

librement

• Ne forcer aucune pièce

4 •

T0500.265

Aluminium motormount

T0500.009

Pitch lever joint set

T0500.006

Elevator crank set

M2x5mm (2pcs)

Small screws (2pcs)

Washer 2x5x0,5mm

(2pcs)

Step / Stap /

Etape / Schritt 1

Step / Stap /

Etape / Schritt 2

#A120-25

SCREWS

•BAG•

009

•BAG•

SCREWS

•BAG•

006

•BAG•

• Do not overtighten

• Niet te vast draaien

• Nicht zu fest anziehen

• Ne pas serrer trop fort

• 5

T0500.042

Main drive gear

T0500.027

Auto rotation sleeve set

T0500.043

One way bearing

T0500.008

Aileron lever set





Step / Stap /

Etape / Schritt 3

Step / Stap /

Etape / Schritt 4

008

•BAG•

027

•BAG•

042

•BAG•

043

•BAG•

• Bottom

• Onderzijde

• Unterseite

• Au dessous

• Approximate values

• Benaderende waarde

• Ungefähre Werte

• Valeurs approximatives

See setup

Zie setup

Siehe Setup

Voir réglage

007

•BAG•

• Handed ball links, mouldmark towards the ball

• Assymetrische kogelgewricht, mouldmarkering naar

de kogel gericht

• Einseitig gerichtetes Kugelgelenk, Formenmarkierung

in Richtung zur Kugel

• Chape unidirectionnelle, marquage vers la boule

6 •

T0500.261

Carbon ﬁ bre chassis plate LEFT

Silicon tube

T0500.269

Flanged Ball bearing

2x5x2,5mm

Nut M2

T0500.272

Spacer

T0500.262

Carbon ﬁ bre chassis plate RIGHT

Silicon tube

T0500.269

Flanged Ball bearing

2x5x2,5mm

LEFT side

RIGHT side

Washer

Silent block

M2 nut (4pcs)

M2x8mm (2pcs)

M2x12mm (1pc)

M2x18mm (1pc)

Washer 2x5x0,5mm (3pcs)

Flanged ball bearing 2x5x2,5mm (1pc)

Plastic spacer (1pc)

Silicon tube (1pc)

M2 nut (3pcs)

M2x8mm (2pcs)

M2x18mm (1pc)

Washer 2x5x0,5mm (2pcs)

Flanged ball bearing 2x5x2,5mm (1pc)

Silicon tube (1pc)

Step / Stap /

Etape / Schritt 5

#A600

SCREWS

•BAG•

269

•BAG•

!TIP! • !ASTUCE!

• Kleben Sie die Servo-Schrauben an die

Chassisplatte mit Sekundenkleber

• Collez les têtes de vis servo contre le

châssis avec de la colle cyano

!TIP!

• Glue the servo screws to the frame

with CA glue

• Lijm de servo schroeven aan het

zijframe met secondenlijm

#A120-25

• 7







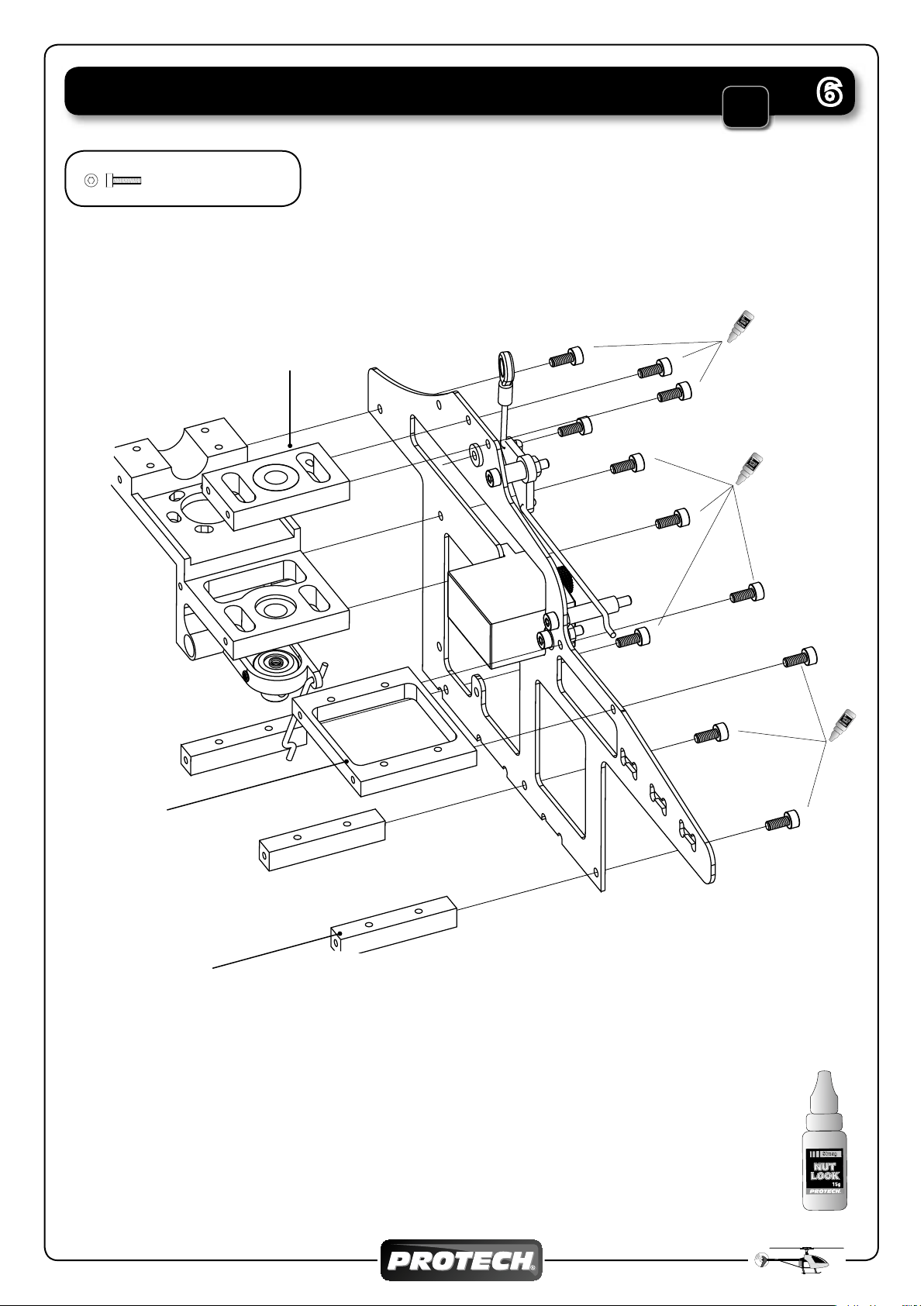

T0500.266

Aluminium bearing block

T0500.270

Aluminium servo support

T0500.267

Aluminium spacer

M2x5mm (11pcs)

Step / Stap /

Etape / Schritt 6

#A600

SCREWS

•BAG•

8 •

T0500.005

Washout base set

T0500.029

HP steel main shaft

T0500.034

Collective pitch rod

T0500.214

Aluminium swashplate

T0500.028

Main shaft stopper

Step / Stap /

Etape / Schritt 7

034

•BAG•

029

•BAG•

028

•BAG•

005

•BAG•

#A600

M3x1,5mm (6pcs)

60,7mm

4mm

• Approximate values

• Benaderende waarden

• Ungefähre Werte

• Valeurs approximatives

See setup

Zie setup

Siehe Setup

Voir réglage

T0500.624

Carbon ﬁ bre receiver plate

• 9

M2x5mm (17pcs)

Step / Stap /

Etape / Schritt 8

#A600

SCREWS

•BAG•

T0500.623

Carbon ﬁ bre battery plate

10 •

Step / Stap /

Etape / Schritt

T0500.005

Washout base set

Step / Stap /

Etape / Schritt 10

T0500.002

Main rotor grip, set

T0500.004

See saw, set

T0500.021

Spindle shaft

M3x5mm (1pc)

Small screw (2pcs)

Self tapping screw (4pcs)

M3 nylstop (2pcs)

Spacer head (2pcs)

Ball bearing 3x8x4mm (4pcs)

O-ring (2pcs)

Spacer (2pcs)

T0500.213

Aluminium head block

with stop button, set

T0500.049

Spindle shaft O-ring

T0500.046

Ball bearing 3x8x4mm

Self tapping screw (2pcs)

Collar (2pcs)

Self tapping screw (2pcs)

005

•BAG•

SCREWS

•BAG•

054

•BAG•

021

•BAG•

004

•BAG•

002

•BAG•

• Do not overtighten

• Niet te vast draaien

• Nicht zu fest anziehen

• Ne pas serrer trop fort

#A120-25

#A600

Table des matières

Autres manuels protech Jouet

protech

protech Zoom 400 Manuel utilisateur

protech

protech Zoom 450 Pro Manuel utilisateur

protech

protech Helixx 3D Manuel utilisateur

protech

protech DinGo 3D Manuel utilisateur

protech

protech SKYRAIDER T0442 Manuel utilisateur

protech

protech TL-1 Manuel utilisateur

protech

protech ZOOM 425 ccpm Manuel utilisateur

protech

protech CHRISTEN EAGLE Manuel utilisateur

protech

protech Summit 15 Manuel utilisateur

protech

protech Voyager T0420 Manuel utilisateur

protech

protech Cessna 400 Manuel utilisateur

protech

protech EXTRA 330 S Manuel utilisateur

protech

protech VORTEX T0390 Manuel utilisateur

protech

protech ZOOM 450 IC Manuel utilisateur

protech

protech STAUDACHER Manuel utilisateur

protech

protech Racer380 Manuel utilisateur

protech

protech Skydancer Manuel utilisateur

protech

protech T0392 Formula FLyer Manuel utilisateur

protech

protech Skystar Manuel utilisateur

protech

protech Katana S 180 Manuel utilisateur

protech

protech F15 EAGLE Manuel utilisateur

protech

protech COLIBRI 25 Manuel utilisateur

protech

protech CENTURY Manuel utilisateur

protech

protech TOJEIRO 90 Manuel utilisateur

Manuels Jouet populaires d'autres marques

marklin

marklin 37321 Manuel utilisateur

Canon

Canon PAPER CRAFT Manuel utilisateur

GREAT PLANES

GREAT PLANES Pitts M-12S Manuel utilisateur

NOCH

NOCH 14261 Manuel utilisateur

Hausler

Hausler 450 SE V2 Manuel utilisateur

Dynaflite

Dynaflite Daydream Manuel utilisateur

MiniacRC

MiniacRC MIGHTY MINI P40 WARHAWK Manuel

Kenner

Kenner Batman 63651 Manuel utilisateur

LEGO

LEGO 8527 Manuel utilisateur

iKarus

iKarus ECO 8 Manuel utilisateur

Multiplex

Multiplex EasyStar II Mode d’emploi

Walkera

Walkera 38 Mode d’emploi

Hasbro

Hasbro TRANSFORMERS BUMBLEBEE Manuel utilisateur

MD MXION SWD Manuel utilisateur

Mattel

Mattel Disney Pixar Cars Cozy Cone Spiral Rampway Manuel utilisateur

marklin

marklin 39671 Manuel utilisateur

Meccano

Meccano 15103 Manuel utilisateur

LEGO

LEGO TECHNIC 8735 Manuel utilisateur

protech ZOOM PRO 400 Manuel utilisateur

Manuels Jouet populaires d'autres marques
