Prorack K377 Manuel utilisateur

1/1223-13-377-Rev8

Please Recycle

++ =

kg (lb)

Audi A4/S4/RS4 Limousine,4dr Sedan 01-08 EU 75 kgs (165 lbs) 75 kgs (165 lbs)

Audi A4/S4/RS4, 4dr Sedan 01-07 ZA 75 kgs (165 lbs) 75 kgs (165 lbs)

Audi A4/S4/RS4, 4dr Sedan 01-08 AU, NZ 75 kgs (165 lbs) 75 kgs (165 lbs)

Seat Exeo,4dr Sedan 08-13 EU 75 kgs (165 lbs) 75 kgs (165 lbs)

F T P HD

K377 Fitting Kit

REQUIRED • ERFORDERLICH • REQUERIDOS • OBLIGATOIRE • NØDVENDIG • NECESSÁRIO • ОБЯЗАТЕЛЬНО • OBBLIGATORIO

POTRZEBY • NEVYHNUTELNÉ • NEVYHNUTNÉ • NODIG • NÖDVÄNDIG • PÅKRÆVET • ПОТРІБНА • EDELLYTETÄÄN

MAXIMUM kg (lb) • MAXIMUM kg • MÁXIMO kg • MAXIMUM kg • MAKSIMALT kg • MÁXIMO kg

МАКСИМУМ кг • MASSIMO kg • MAKSYMALNEJ kg • MAXIMÁLNÍ kg • MAXIMÁLNE kg

MAXIMUM kg • MAXIMAL kg • MAKSIMAL kg • МАКСИМАЛЬНА kg • ENIMMÄISMÄÄRÄ kg

2/1223-13-377-Rev8

Please Recycle

FLUSH BAR (F) THROUGH BAR (T) HEAVY DUTY BAR (HD) P BAR (P)

FPHD

K377

= 1.0 kg (2.2 lb)

Flush Bar

x2 x1

x1 a

MAX

S4 - S10

S21 - S30

S33, S36, S37

S1 - S3 = 5kgs (11lbs)

= 6kgs (13 lbs)

S11 =7kgs (15 lbs)

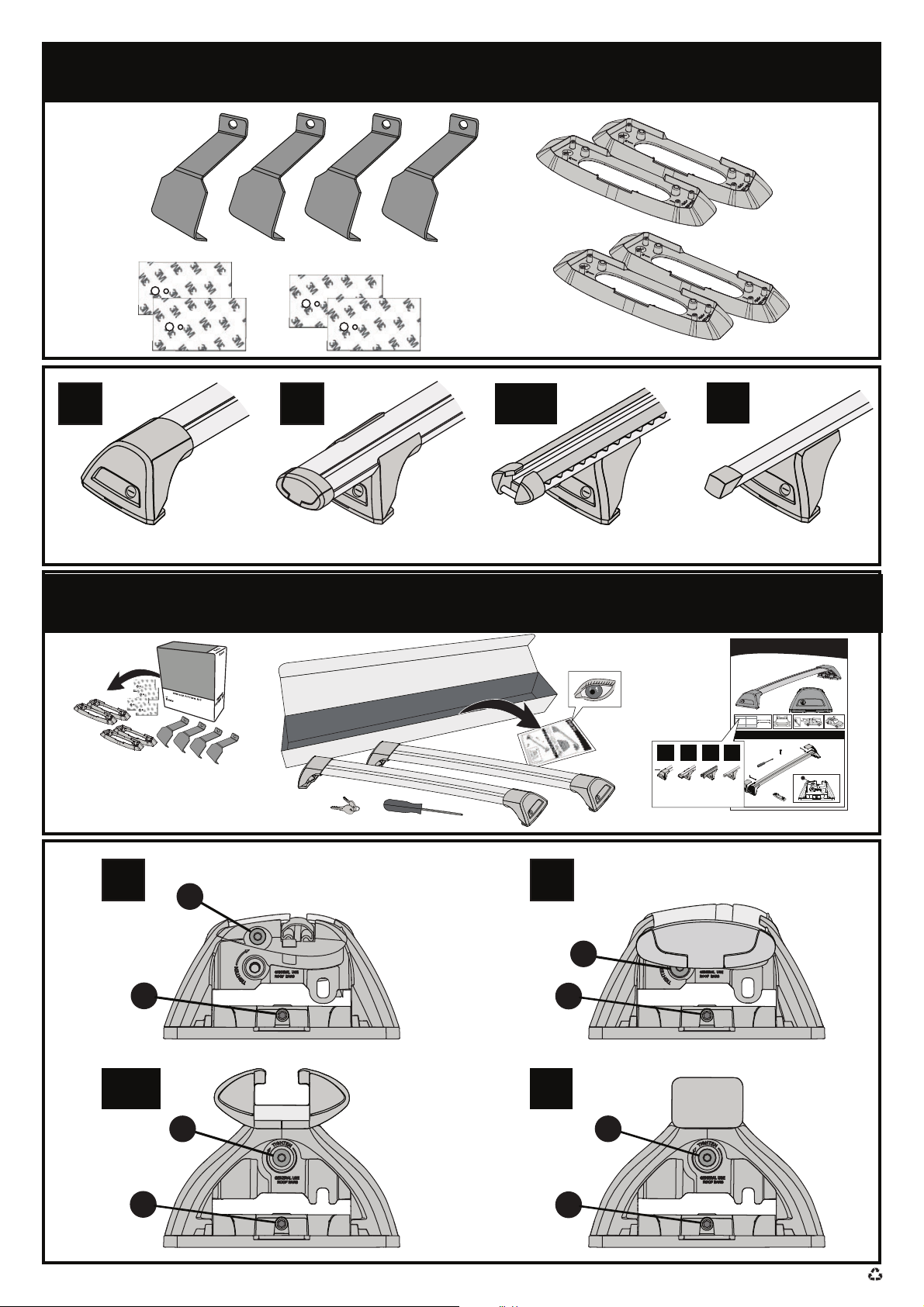

CONTENTS • INHALT • CONTENIDO • CONTENU • INNHOLD • CONTEÚDO

ɋɈȾȿɊɀȺɇɂȿ • CONTENUTO • ZAWARTOĝû • OBSAH • OBSAH • INHOUD • INNEHÅLL

= kg (lb)

HD T

TF PHD

495A

CONTENTS • INHALT • CONTENIDO • CONTENU • INNHOLD • CONTEÚDO • СОДЕРЖАНИЕ • CONTENUTO

ZAWARTOŚĆ • OBSAH • OBSAH • INHOUD • INNEHÅLL • INDHOLD • ЗМІСТ • SISÄLLYS

ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ВНИМАНИЕ • ATTENZIONE

UWAGA • UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO

11-04-216

3/1223-13-377-Rev8

Please Recycle

x10

2HD/P

F/T

ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ВНИМАНИЕ • ATTENZIONE

UWAGA • UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO

4/1223-13-377-Rev8

Please Recycle

PLACEMENT • PLATZIERUNG • COLOCACIÓN • MONTAGE • PLASSERING • COLOCAÇÃO • РАЗМЕЩЕНИЕ • MONTAGGIO

UMIESZCZENIE • UMÍSTĚNÍ • UMIESTNENIE • PLAATSING • PLACERING • PLACERING • РОЗМІЩЕННЯ • SIJOITTAA

11-04-xxx-x

PLACEMENT • PLATZIERUNG • COLOCACIÓN • MONTAGE • PLASSERING • COLOCAÇÃO • РАЗМЕЩЕНИЕ • MONTAGGIO

UMIESZCZENIE • UMÍSTĚNÍ • UMIESTNENIE • PLAATSING • PLACERING • PLACERING • РОЗМІЩЕННЯ • SIJOITTAA

5/1223-13-377-Rev8

Please Recycle

HD T

AAA

6/1223-13-377-Rev8

Please Recycle

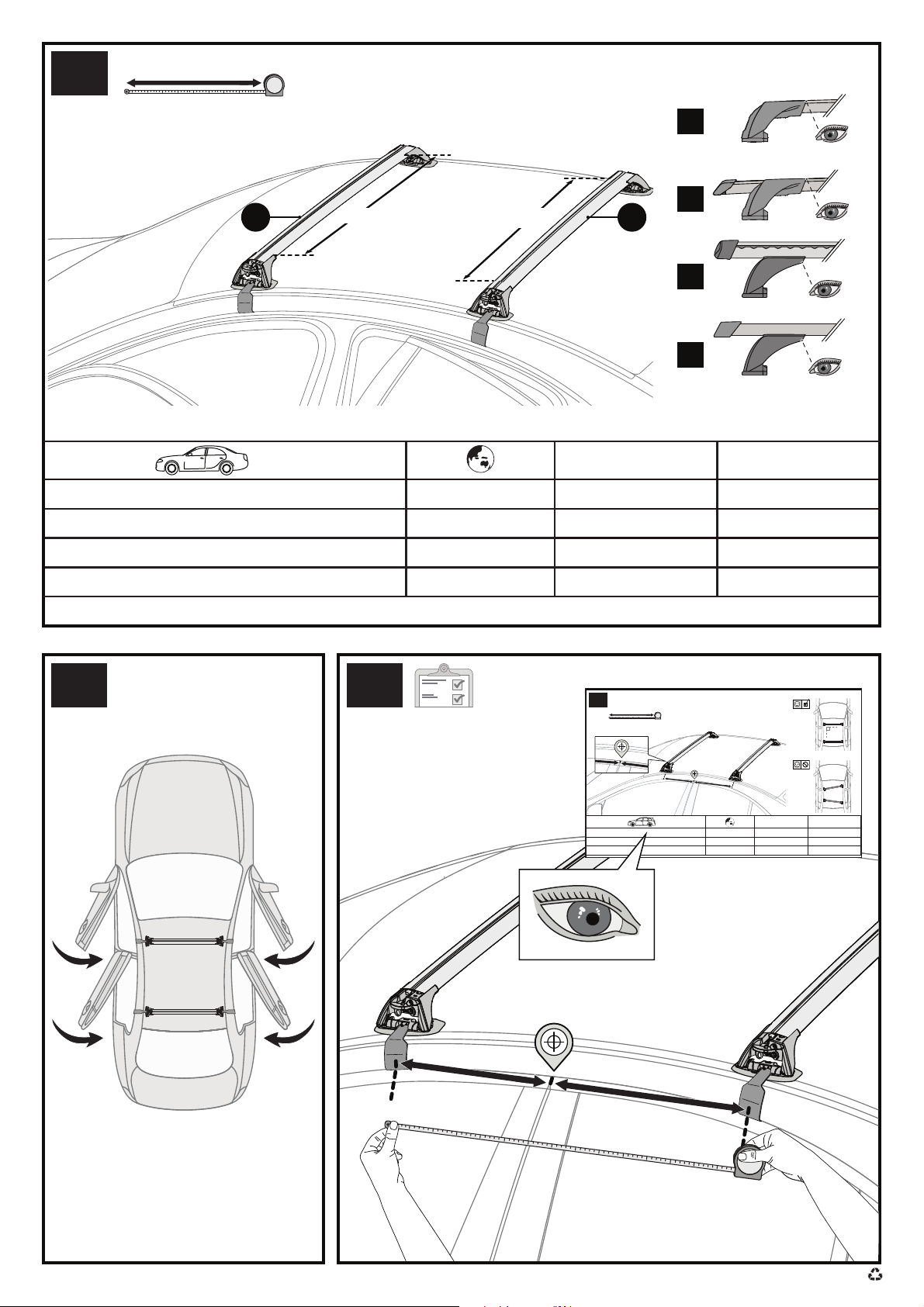

mm / inches

Audi A4/S4/RS4 Limousine,4dr Sedan 01-08 EU A = 335 mm (13 3/4”) B = 360 mm (14 1/8”)

Audi A4/S4/RS4, 4dr Sedan 01-07 ZA A = 335 mm (13 3/4”) B = 360 mm (14 1/8”)

Audi A4/S4/RS4, 4dr Sedan 01-08 AU, NZ A = 335 mm (13 3/4”) B = 360 mm (14 1/8”)

Seat Exeo, 4dr Sedan 08-13 EU A = 335 mm (13 3/4”) B = 355 mm (14”)

A mm (X”) B mm (X”)

PLACEMENT • PLATZIERUNG • COLOCACIÓN • MONTAGE • PLASSERING • COLOCAÇÃO • РАЗМЕЩЕНИЕ • MONTAGGIO

UMIESZCZENIE • UMÍSTĚNÍ • UMIESTNENIE • PLAATSING • PLACERING • PLACERING • РОЗМІЩЕННЯ • SIJOITTAA

7/1223-13-377-Rev8

Please Recycle

495A

10 11

x4 x4

PLACEMENT • PLATZIERUNG • COLOCACIÓN • MONTAGE • PLASSERING • COLOCAÇÃO • РАЗМЕЩЕНИЕ • MONTAGGIO

UMIESZCZENIE • UMÍSTĚNÍ • UMIESTNENIE • PLAATSING • PLACERING • PLACERING • РОЗМІЩЕННЯ • SIJOITTAA

XXXX

FR = 495A

= 495A

8/1223-13-377-Rev8

Please Recycle

12 !

HD T

AAA

9/1223-13-377-Rev8

Please Recycle

CLOSE • GESCHLOSSEN • CERRAR • FERMER • LUKKE • FECHAR • ЗАКРЫТЬ • CHIUDERE • BLISKO

ZAVŘÍT • ZAVRIEŤ• GESLOTEN • STÄNGA • LUK • ЗАКРИТИ • SULKEA

HD T

ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ВНИМАНИЕ

ATTENZIONE • UWAGA • UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET

10/1223-13-377-Rev8

Please Recycle

mm / inches

Audi A4/S4/RS4 Limousine,4dr Sedan 01-08 EU X = 855 mm (33 11/16”) X = 820 mm (32 1/4”)

Audi A4/S4/RS4, 4dr Sedan 01-07 ZA X = 855 mm (33 11/16”) X = 820 mm (32 1/4”)

Audi A4/S4/RS4, 4dr Sedan 01-08 AU, NZ X = 855 mm (33 11/16”) X = 820 mm (32 1/4”)

Seat Exeo, 4dr Sedan 08-13 EU X = 840 mm (33 1/16”) X = 810 mm (31 7/8”)

Xmm (X”) Xmm (X”) 2

A mm (X”) B mm (X”)

mm / inches

Make Model, Variant, xdrs Vehicle Type xx-+ AU, NZ, CN, US, EU, ZA xxxx mm (xxx xx/xx”) xxxx mm (xxx

Make Model, Variant, xdrs Vehicle Type xx-+ AU, NZ, CN, US, EU, ZA xxxx mm (xxx xx/xx”) xxxx mm (xxx xx/xx”

xx/xx”)

)
