MANUALE UTENTE – USER’S MANUAL

CS5TAL / CS6TAL

Diffusori da soffitto in acciaio con protezione in alluminio

Steel ceiling speakers with aluminium protection

Grazie per averci accordato la Vostra fiducia scegliendo un prodotto PROEL,

sinonimo di professionalità, accuratezza ed elevata qualità.

Descrizione

I diffusori CS5TAL/CS6TAL, progettati per essere installati a incasso, sono

dotati rispettivamente di un woofer da 5,5” e 6,5”. La struttura portante è in

acciaio e presentano una copertura in alluminio; tali caratteristiche

consentono l’utilizzo in ambienti dove è necessario attenersi alle normative

antincendio specifiche.

Prodotto conforme alla normativa CE

Precauzioni

• Prima di procedere con l’installazione, leggere attentamente le istruzioni

contenute nel presente manuale e conservarlo per una consultazione successiva.

• Attenzione: l’installazione errata potrebbe danneggiare irrimediabilmente

l’apparecchiatura.

• PROEL raccomanda di installare i diffusori tenendo conto delle normative di

sicurezza vigenti.

• L’uso del dispositivo al di fuori delle specifiche tecniche potrebbe causare una

diminuzione delle prestazioni.

• In presenza di bambini, controllare che il prodotto non rappresenti un pericolo.

• Posizionare il prodotto al riparo dagli agenti atmosferici e a distanza di sicurezza

dall’acqua e da luoghi ad alto grado di umidità.

• Evitare che qualsiasi sostanza liquida penetri all’interno del prodotto.

• Assicurarsi che il dispositivo sia in posizione stabile.

• Per la pulizia delle parti esterne non utilizzare diluenti, alcol, benzina o altre

sostanze volatili.

• Evitare di riparare il dispositivo. Per qualsiasi tipo di intervento, rivolgersi al

personale qualificato.

• Si consiglia di non utilizzare il diffusore a livelli di suono elevati per lunghi periodi

di tempo, in quanto la pressione sonora generata potrebbe provocare danni

permanenti all’udito.

ATTENZIONE

Per evitare il rischio di shock elettrico non aprire il

prodotto.

Per prevenire rischi di incendio o di scosse elettriche

non esporre questo apparecchio a pioggia e umidità

Installazione

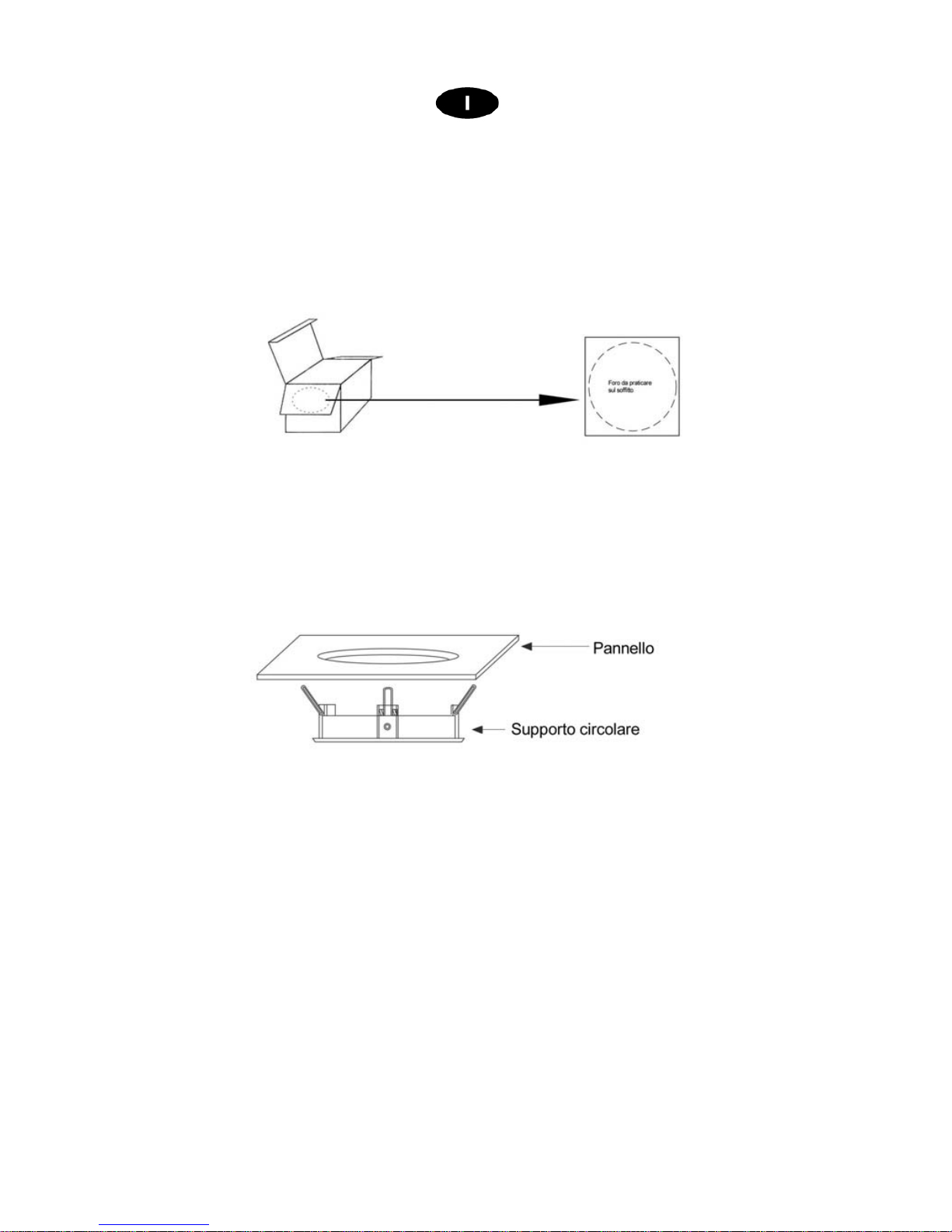

1. Forare il pannello del soffitto, nel punto dove andrà posizionato il CS,

utilizzando come misura il disco di cartone ricavabile dall’ala della

confezione.

2. Comprimere le alette laterali “molleggianti” e inserire il supporto circolare

nel foro praticato in precedenza. Rilasciare le alette, che sorreggeranno

saldamente il tutto.

3. Far passare i cavi di collegamento all’interno della protezione antifuoco,

utilizzando gli appositi fori provvisti di guarnizione. Attraverso una

pressione verticale, inserire la protezione antifuoco all’interno del supporto

circolare.

4. Variando la posizione del collegamento sul trasformatore (in

corrispondenza delle impedenze 416 Ω- 816 Ω- 1,66 K - 3,3 K - 6,6 K per

il CS5TAL e 250 Ω- 490 Ω- 1 KΩ- 2 KΩ- 4KΩper il CS6TAL), è possibile

selezionare la potenza in uscita del dispositivo.

Per effettuare tale collegamento fare riferimento allo schema seguente:

Modello CS5TAL CS6TAL

Tens.

di linea Imp. Pot.

in out. Imp. Pot.

in out.

6,6 KΩ1,5 W 4 KΩ2.5 W

3,3 KΩ3 W 2 KΩ5 W

100 V 1,66 KΩ6 W 1 K

Ω

10 W

3,3 KΩ1,5 W 2 KΩ2.5 W

1,66 KΩ3 W 1 KΩ5 W

70 V 816 Ω6 W 490

Ω

10 W

1,66 KΩ1,5 W 1 KΩ2.5 W

816 Ω3 W 490 Ω5 W

50 V 416 Ω6 W 250 K

Ω

10 W

5. Collegare i terminali della linea audio al morsetto ceramico, rispettando la

polarità. Ultimare l’installazione inserendo il diffusore nell’anello di supporto

e ruotarlo verso destra per un sicuro ancoraggio.

Specifiche tecniche

Modello CS5TAL CS6TAL

Woofer 5,5” 6.5”

Potenza d’ingresso max 12 W max 20 W

Potenza d’uscita 1,5 / 3 / 6 W (max 12W) 2,5 / 5 / 10 W(max 20W)

100 V: 6.6 / 3,3 / 1,66 KΩ100 V: 4 / 2 / 1 KΩ

70 V: 3,3 KΩ/ 1,66 KΩ/ 816 Ω70 V: 2 KΩ/ 1 KΩ/ 490 Ω

Impedenza

d’ingresso 50 V: 1,66 KΩ/ 816 Ω/ 416 Ω50 V: 1 KΩ/ 490 Ω/ 250 Ω

Voltaggio in ing. 50 /70/100 V 50 /70/100 V

Risp. in frequenza 140 Hz-20 KHz 100 Hz-20 KHz

S.P.L. 89 dB(1W/m) 90 dB(1W/m)

Dimensioni (mm) Ø 180 – H 109 Ø 220 – H 150

Peso (Kg) 1,4 1,6

La Proel SpA persegue una politica di costante ricerca e sviluppo, di conseguenza si riserva il diritto di

apportare miglioramenti ai prodotti esistenti, senza preavviso e in qualunque momento.

Thank you for choosing this PROEL speaker. Our products are synonymous

with professionalism, accuracy and excellent quality.

Description

The CS5TAL/CS6TAL speakers are designed for a recessed mounting. They

feature a 5,5” and a 6,5” woofer respectively. Steel frame with an aluminium

coating: these features permit use in places which must comply with specific

fire regulations.

This product complies with the CE Regulations

Safety instructions

• Before installing the unit, read carefully these instructions and keep them for

future reference.

• Warning: an incorrect installation might result in an irreparable damage to the

unit.

• Installation should be carried out in compliance with the relevant safety

regulations.

• The use of this unit without following the technical specifications may cause the

performance to be impaired.

• Close supervision is necessary when the unit is used near children.

• Protect this unit from atmospheric agents and do not use it near water or in

places with high humidity levels.

• Care should be taken so that objects do not fall into and liquids are not spilled

inside the unit.

• Make sure the unit is placed in a stable and safe position.

• Do not use solvents, alcohol, petrol or other volatile substances to clean the outer

components.

• Do not attempt to repair the unit yourself. Refer all servicing to qualified

personnel.

• This product generates a sound pressure level that may cause permanent

damages to the hearing. Do not use the loudspeaker at high volume levels for a

long period of time.

WARNING

o reduce the risk of electric shock do not open this

apparatus. To prevent fire or shock hazard do not

expose this apparatus to rain or moisture.

Installation

1. A hole should be made in the ceiling panel, in the place where the

speaker is to be installed. Use the cardboard disk found on the box as

template for the hole.

2. Press in the side spring wings and put the round support in the hole

made previously, then release the spring wings, which will firmly

support the whole apparatus.

3. Pass the connecting cables inside the fire protection by using the

special holes equipped with gaskets. Place the fire protection inside the

round support by pressing downwards.

4. By changing the connection on the transformer (in correspondence to

the impedances 416 Ω- 816 Ω- 1,66 K - 3,3 K - 6,6 K for the CS5TAL,

and 250 Ω- 490 Ω- 1 KΩ- 2 KΩ- 4KΩfor the CS6TAL), it is possible

to select the output power of the unit. For such connection, refer to the

following table:

Model CS5TAL CS6TAL

Line voltage Imp. Output

power Imp. Output

power

6,6 KΩ1,5 W 4 KΩ2.5 W

3,3 KΩ3 W 2 KΩ5 W

100 V 1,66 KΩ6 W 1 K

Ω

10 W

3,3 KΩ1,5 W 2 KΩ2.5 W

1,66 KΩ3 W 1 KΩ5 W

70 V 816 Ω6 W 490

Ω

10 W

1,66 KΩ1,5 W 1 KΩ2.5 W

816 Ω3 W 490 Ω5 W

50 V 416 Ω6 W 250 K

Ω

10 W

5. Connect the audio line terminal cables to the ceramic terminal clamp,

paying attention to the polarity. Finish the installation placing the

speaker in the support ring and rotating it to the right for a firm and

secure mounting.

Technical Specifications

Model CS5TAL CS6TAL

Woofer 5,5” 6.5”

Input power max 12 W max 20 W

Output power 1,5 / 3 / 6 W (max 12W) 2,5 / 5 / 10 W(max 20W)

100 V: 6.6 / 3,3 / 1,66 KΩ100 V: 4 / 2 / 1 KΩ

70 V: 3,3 KΩ/ 1,66 KΩ/ 816 Ω70 V: 2 KΩ/ 1 KΩ/ 490 Ω

Input impedance 50 V: 1,66 KΩ/ 816 Ω/ 416 Ω50 V: 1 KΩ/ 490 Ω/ 250 Ω

Input voltage 50 /70/100 V 50 /70/100 V

Frequency

response 140 Hz-20 KHz 100 Hz-20 KHz

S.P.L. 89 dB(1W/m) 90 dB(1W/m)

Dimension (mm) Ø 180 – H 109 Ø 220 – H 150

Weight (Kg) 1,4 1,6

Proel S.p.A. pursues a policy of constant research and development and therefore reserves the right to

improve its products at any time without prior notification.
