5222

Programmable

I/f Converter

No. 5222V103-IN (0612)

From ser. no. 970090001

PROGRAMMERBAR I/f KONVERTER

PRecon type 5222

INDHOLDSFORTEGNELSE

Advarsler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Sikkerhedsregler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Overensstemmelseserklæring. . . . . . . . . . . . . . . . . . . . . . 5

Adskillelse af SYSTEM 5000. . . . . . . . . . . . . . . . . . . . . . . 6

Generelt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Indgangstyper for 5222 A1 . . . . . . . . . . . . . . . . . . . . . . . . 7

Føler- og kabelfejl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Indgangstyper for 5222 A2 . . . . . . . . . . . . . . . . . . . . . . . . 7

Hjælpeforsyninger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Udgange . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Linearisering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Opsætning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Elektriske specifikationer. . . . . . . . . . . . . . . . . . . . . . . . . . 9

Bestillingsskema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

5222 forbindelse til Loop Link. . . . . . . . . . . . . . . . . . . . . . 13

Blokdiagrammer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

SIKKERHEDSREGLER

DEFINITIONER:

Farlige spændinger er defineret som områderne: 75...1500 Volt DC og 50...1000

Volt AC.

Teknikere er kvalificerede personer, som er uddannet eller oplært til at kunne

udføre installation, betjening eller evt. fejlfinding både teknisk og sikkerheds-

mæssigt forsvarligt.

Operatører er personer, som under normal drift med produktet skal indstille og

betjene produktets trykknapper eller potentiometre, og som er gjort bekendt

med indholdet af denne manual.

MODTAGELSE OG UDPAKNING:

Udpak modulet uden at beskadige dette, og sørg for, at manualen altid følger

modulet og er tilgængelig. Indpakningen bør følge modulet, indtil dette er mon-

teret på blivende plads.

Kontrollér ved modtagelsen, at modultypen svarer til den bestilte.

MILJØFORHOLD:

Undgå direkte sollys, kraftigt støv eller varme, mekaniske rystelser og stød, og

udsæt ikke modulet for regn eller kraftig fugt. Om nødvendigt skal opvarmning,

udover de opgivne grænser for omgivelsestemperatur, forhindres ved hjælp af

ventilation.

Alle moduler hører til Installationskategori II, Forureningsgrad 1 og Isolations-

klasse II.

INSTALLATION:

Modulet må kun tilsluttes af teknikere, som er bekendte med de tekniske

udtryk, advarsler og instruktioner i manualen, og som vil følge disse.

Hvis der er tvivl om modulets rette håndtering, skal der rettes henvendelse til

den lokale forhandler eller alternativt direkte til:

PR electronics A/S, Lerbakken 10,

8410 Rønde, Danmark, tlf: +45 86 37 26 77.

Installation og tilslutning af modulet skal følge landets gældende regler for

installation af elektrisk materiel bl. a. med hensyn til ledningstværsnit, for-

sikring og placering.

Beskrivelse af indgang / udgang og forsyningsforbindelser findes på blokdia-

grammet og sideskiltet.

ADVARSEL

Dette modul er beregnet for tilslutning til livsfarlige elektriske

spændinger. Hvis denne advarsel ignoreres, kan det føre til

alvorlig legemsbeskadigelse eller mekanisk ødelæggelse.

For at undgå faren for elektriske stød og brand skal manualens

sikkerhedsregler overholdes, og vejledningerne skal følges.

Specifikationerne må ikke overskrides, og modulet må kun

benyttes som beskrevet i det følgende.

Manualen skal studeres omhyggeligt, før modulet tages i brug.

Kun kvalificeret personale (teknikere) må installere dette modul.

Hvis modulet ikke benyttes som beskrevet i denne manual, så

forringes modulets beskyttelsesforanstaltninger.

ADVARSEL

SYSTEM 5000 skal monteres på DIN-skinne efter DIN 46277.

Kommunikationsstikket i SYSTEM 5000 har forbindelse til ind-

gangsklemmer, hvor der kan forekomme farlige spændinger, og

det må kun tilsluttes programmeringsenheden Loop Link via det

medfølgende kabel.

ADVARSEL

Der må ikke tilsluttes farlig spænding til modulet, før dette

er fastmonteret, og følgende operationer bør kun udføres på

modulet i spændingsløs tilstand og under ESD-sikre forhold:

Adskillelse af modulet for indstilling af omskiftere og jumpere.

Installation, ledningsmontage og -demontage.

Fejlfinding på modulet.

Reparation af modulet og udskiftning af sikringer må kun

foretages af PR electronics A/S.

FARLIG

SPÆNDING

INSTAL-

LATION

GENERELT

Trekant med udråbstegn: Advarsel / krav. Hændelser der kan

føre til livstruende situationer.

CE-mærket er det synlige tegn på modulets overensstemmelse

med direktivernes krav.

Dobbelt isolation er symbolet for, at modulet overholder ekstra

krav til isolation.

SIGNATURFORKLARING:

For moduler, som er permanent tilsluttet farlig spænding, gælder:

For-sikringens maksimale størrelse er 10 A og skal sammen med en

afbryder placeres let tilgængelig og tæt ved modulet. Afbryderen skal

mærkes således, at der ikke er tvivl om, at den afbryder spændingen til

modulet.

KALIBRERING OG JUSTERING:

Under kalibrering og justering skal måling og tilslutning af eksterne spændinger

udføres i henhold til denne manual, og teknikeren skal benytte sikkerhedsmæs-

sigt korrekte værktøjer og instrumenter.

BETJENING UNDER NORMAL DRIFT:

Operatører må kun indstille eller betjene modulerne, når disse er fast installeret

på forsvarlig måde i tavler el. lignende, så betjeningen ikke medfører fare for liv

eller materiel. Dvs., at der ikke er berøringsfare, og at modulet er placeret, så

det er let at betjene.

RENGØRING:

Modulet må, i spændingsløs tilstand, rengøres med en klud let fugtet med

destilleret vand eller sprit.

ANSVAR:

I det omfang, instruktionerne i denne manual ikke er nøje overholdt, vil kunden

ikke kunne rette noget krav, som ellers måtte eksistere i henhold til den indgå-

ede salgsaftale, mod PR electronics A/S.

OVERENSSTEMMELSESERKLÆRING

Som producent erklærer

PR electronics A/S

Lerbakken 10

DK-8410 Rønde

hermed at følgende produkt:

Type: 5222

Navn: Programmerbar I/f konverter

er i overensstemmelse med følgende direktiver og standarder:

EMC-direktivet 2004/108/EF og senere tilføjelser

EN 61326

Denne erklæring er udgivet i overensstemmelse med EMC-direktivets paragraf

10, stk. 1. For specifikation af det acceptable EMC-niveau henvises til modu-

lets elektriske specifikationer.

Lavspændingsdirektivet 73/23/EØF tilføjelser

EN 61010-1

CE-mærket for overensstemmelse med lavspændingsdirektivet blev tilføjet i

året: 1997

Rønde, 20. dec. 2005 Peter Rasmussen

Producentens underskrift

PROGRAMMERBAR I/f KONVERTER

5222

• Indgang for TC/RTD, lin. modstand, mV eller mA og V

• Frekvensudgang NPN, PNP, TTL

• Programmerbar via PC

• Galvanisk isoleret 3,75 kVAC

• AC/DC forsynet

• DIN-skinne montering

GENERELT:

PRecon 5222 konverteren konfigureres til den aktuelle opgave ved hjælp af en

standard PC med konfigurationssættet Loop Link. Konverteren kan konfigureres

inden installation eller direkte i processen.

PRecon 5222 kan også leveres færdigkonfigureret efter specifikationer, se konfi-

gurationsindeks i databladet.

INDGANGSTYPER FOR 5222 A1:

RTD-indgang for Pt100/Ni100 i temperaturområder efter IEC 751, DIN 43760. Via

Loop Link kan man måle og udkompensere kabelmodstanden ved 2-leder tilslut-

ning. Automatisk kabelkompensering ved 3- eller 4-leder tilslutning.

Termoelementindgang (TC) for standard termoelementer i temperaturområder

efter IEC 584, DIN 43710 eller ASTM E988-90.

Intern CJC med Pt100 føler i tilslutningsklemme (option - type 5910 og 5913),

ekstern CJC med Pt100/Ni100 i 2-leder tilslutning eller fast CJC (termostat-

boks).

Modstandsindgang for måling op til 5000 Ωmed kabelkompensering ved 3-

eller 4-leder tilslutning.

mV-indgang for DC-spændingssignaler.

FØLER- OG KABELFEJL:

Ved føler- og / eller kabelfejl for TC-, RTD- og modstandsindgang kan udgangen

programmeres til at antage en valgfri fast værdi.

ADSKILLELSE AF SYSTEM 5000

Husk først at demontere tilslutningsklemmerne med farlig spænding.

Modulet frigøres fra DIN-skinnen ved at løfte i den nederste lås, som vist på

billede 1.

Printet udtages derefter ved at løfte i den øverste lås og samtidig trække ud i

frontpladen, se billede 2.

Nu kan switche og jumpere ændres.

Programmeringsstikket er tilgængeligt ved at åbne fronten som vist på billede 3.

Billede 1: Frigørelse fra DIN-skinne.

Billede 2: Udtagelse af print.

Billede 3: Adgang til programmeringsstik.

ELEKTRISKE SPECIFIKATIONER - TYPE 5222:

Specifikationsområde:

-20°C til +60°C

Fælles specifikationer:

Forsyningsspænding

Version 5222---A-.................................... 19,2...78 VDC

21,6...52,8 VAC

Version 5222---B-.................................... 80...300 VDC

72,8...253 VAC

Frekvens..................................................... 50...60 Hz

Strømforbrug ............................................. ≤2,6 W

Sikring ........................................................ 400 mA T / 250 VAC

Isolation, test / drift .................................... 3,75 kVAC / 250 VAC

Kommunikationsinterface........................... Loop Link

Reaktionstid (programmerbar)

Version 5222-1-- (temp. vers.) ................ 350 ms...60 s

Version 5222-2-- (mA / V vers.)............... 200 ms...60 s

Opdateringstid

Version 5222-1-- (temp. vers.) ................ 100 ms

Version 5222-1-- (mA / V vers.)............... 60 ms

Signaldynamik, indgang............................. 20 bit

Kalibreringstemperatur............................... 20...28°C

Temperaturkoefficient................................. < ±0,01% af span / °C

Linearitetsfejl .............................................. < 0,1% af span

Virkning af forsyningsspændings-

ændring ...................................................... < 0,005% af span / V

Hjælpespændinger type 5222-2:

Referencespænding ................................... 2,5 VDC ±0,5% / 15 mA

2-trådsforsyning ......................................... 28 VDC / 0 mA

16 VDC / 20 mA

EMC-immunitetspåvirkning........................ < ±0,5%

Ledningskvadrat (max.).............................. 1 x 2,5 mm2 flerkoret ledning

Klemskruetilspændingsmoment................. 0,5 Nm

Relativ luftfugtighed ................................... < 95% RH (ikke kond.)

Mål (HxBxD) ............................................... 109 x 23,5 x 130 mm

DIN-skinne type.......................................... DIN 46277

Tæthedsgrad (kabinet / klemmer).............. IP50 / IP20

Vægt........................................................... 250 g

INDGANGSTYPER FOR 5222 A2:

Strømindgang for signaler op til 100 mADC. Indgangen er beskyttet med en

PTC-modstand.

Spændingsindgang for signaler op til 250 VDC.

HJÆLPEFORSYNINGER:

2-trådsforsyning 16...28 VDC / 20 mA til forsyning af 2-trådstransmitter.

Referencespænding 2,5 VDC / 15 mA som reference for 3-leder potentiometer.

UDGANGE:

PNP-, NPN- og TTL-udgangene er galvanisk adskilt fra forsyning og indgang.

Udgangene er strømbegrænsede ved hjælp af PTC-modstande.

Det er muligt at reversere udgangene i forhold til indgangen.

Impulstiden kan vælges frit.

Fra PReset kan der vælges en “LOW CUT OFF” værdi. Dette betyder, at udgan-

gen fastholdes på 0 Hz, når indgangen er under “LOW CUT OFF” værdien.

Reaktionstiden er programmerbar.

NPN- og PNP-udgange for eksternt relæ, elektromekanisk tæller, PLC-indgang

eller tilsvarende belastning.

Aktiv udgang etableres ved at forbinde NPN til PNP-udgangen (lus ben 13 - 14).

PNP-udgangen kan afgive impulser på 20 ms til elektromekaniske tællere.

LINEARISERING:

Udgangssignalet er lineariseret til den valgte følerstandard, men det er også

muligt at indlægge kundespecificerede lineariseringer.

OPSÆTNING:

Loop Link indeholder PReset software, adapter, kabel mm.

Adapteren har galvanisk isolation for at beskytte PC´en.

Kommunikation mellem PRecon 5222 og Loop Link er 2-vejs, så konfiguration

med serienummer og TAG-nummer kan hentes ved omkonfigurering eller kon-

trol.

RTD-indgang:

Max. nulpunktsforskydning (offset)............ 50% af valgt max. værdi

Kabelmodstand pr. leder (max.)................. 10 Ω

Følerstrøm .................................................. Nom. 0,2 mA

Primær nøjagtighed.................................... < ±0,2°C

Temperaturkoefficient:

span < 100°C..................................... ±0,01°C/°Comg.

span > 100°C..................................... ±0,01% af span/°Comg.

Virkning af følerkabelmodstand

(3- / 4-leder) ............................................... < 0,002 Ω/Ω

Følersfejlsindikering (udgang)..................... Upscale / downscale

Lineær modstandsindgang:

Måleområde ............................................... 0...5000 Ω

Min. måleområde (span)............................. 30 Ω

Max. nulpunktsforskydning (offset)............ 50% af valgt max. værdi

Max. kabelmodstand pr. leder ................... 10 Ω

Følerstrøm .................................................. Nom. 0,2 mA

Virkning af følerkabelmodstand

(3- / 4-leder) ............................................... < 0,002 Ω/Ω

Følerfejlsindikering (udgang) ...................... Upscale / downscale

Elektriske specifikationer - INDGANG type 5222-2

Spændingsindgang:

Måleområde ............................................... 0...250 VDC

Min. måleområde (span)............................. 50 mVDC

Max. nulpunktsforskydning (offset)............ 50% af valgt max. værdi

Indgangsmodstand ≤2,5 VDC................... Nom. 10 MΩ

> 2,5 VDC .................. Nom. 5 MΩ

Strømindgang:

Måleområde ............................................... 0...100 mA

Min. måleområde (span)............................. 4 mA

Max. nulpunktsforskydning (offset)............ 50% af valgt max. værdi

Elektriske specifikationer - INDGANG type 5222-1:

TC-indgang:

Max. nulpunktsforskydning (offset)............ 50% af valgt max. værdi

Følerstrøm .................................................. Nom. 100 nA

Primær nøjagtighed:

Type E,J,K,L,N,T,U...................................... < ±1°C

Type B,R,S,W3,W5..................................... < ±2°C

Kompenseringsnøjagtighed (CJC) ............. < ±1°C

Temperaturkoefficient:

Type E,J,K,L,N,T,U

span < 500°C..................................... ±0,05°C / °Comg.

span > 500°C..................................... ±0,01% af span / °Comg.

Type B,R,S,W3,W5..................................... 0,2°C / °Comg.

Følerfejlsindikering (udgang) ...................... Upscale / downscale

mV-indgang:

Måleområde ............................................... 0...100 mV

Min. måleområde ....................................... 5 mV

Max. nulpunktsforskydning (offset)............ 50% af valgt max. værdi

Indgangsmodstand .................................... Nom. 10 MΩ

RTD- Min. Max. Min.

type værdi værdi span

Pt100 -200°C +850°C 25°C

Ni100 -60°C +250°C 25°C

Lin.R 0 Ω 5000 Ω30 Ω

Min. Max. Min.

Type temperatur temperatur span Norm

B +400°C +1820°C 200°C IEC584

E -100°C +1000°C 50°C IEC584

J -100°C +1200°C 50°C IEC584

K -180°C +1372°C 50°C IEC584

L -100°C +900°C 50°C DIN43710

N -180°C +1300°C 100°C IEC584

R -50°C +1760°C 200°C IEC584

S -50°C +1760°C 200°C IEC584

T -200°C +400°C 50°C IEC584

U -200°C +600°C 75°C DIN43710

W3 0°C +2300°C 200°C ASTM E988-90

W5 0°C +2300°C 200°C ASTM E988-90

1312

Indgangsmodstand:

Forsynet enhed .......................................... Nom. 10 Ω+ PTC 10 Ω

Ikke-forsynet enhed ................................... RSHUNT = ∞, VDROP < 6 V

Elektriske specifikationer - UDGANGE:

Frekvensområde......................................... 0,00005...25000 Hz

Min. frekvens (span) ................................... 0,00005 Hz

Duty cycle (0 ... 25000 Hz)......................... 50%

eller

Programmerbar impulstid (f < 500 Hz)....... 1...1000 ms

Max. 90% duty cycle

PNP-udgang:

Iout max. .................................................... 30 mA

Iout max. peak ........................................... 170 mA

Vout min. / max.......................................... 22 / 26 V

Cout............................................................ 10 nF

Rout typ...................................................... 25 Ω

Elektromekanisk tæller............................... 24 V / 135 mA / 20 ms

NPN-udgang:

Isink max. ................................................... 150 mA

Isink max. peak .......................................... 300 mA

Max. indgang ............................................. 55 V

Cout............................................................ 10 nF

Rout typ...................................................... 10 Ω

TTL-udgang:

Isink/source min. ........................................ 15 mA

Isink/source peak ....................................... 100 mA

Vout ............................................................ 5 V ±5%

Cout............................................................ 10 nF

Rout typ...................................................... 55 Ω

GOST R godkendelse:

VNIIM.......................................................... Cert. no. Ross DK.ME48.V01899

Overholdte myndighedskrav: Standard:

EMC 2004/108/EF

Emission og immunitet..................... EN 61326

LVD 73/23/EØF........................................... EN 61010-1

PELV/SELV.................................................. IEC 364-4-41 og EN 60742

Af span = Af det aktuelt valgte område

Forsyning

BESTILLINGSSKEMA:

5222 FORBINDELSE TIL LOOP LINK:

Bemærk!

Husk at bestille CJC-stik type 5910 i forbindelse med TC-indgange med intern

CJC.

Type Version Indgang

5222 Standard : A RTD / TC / mV / R : 1

mA / V / mV : 2

24...65 VDC / : A

24...48 VAC

100...250 VDC / : B

80...230 VAC

PROGRAMMABLE I/f CONVERTER

PRecon type 5222

TABLE OF CONTENTS

Warnings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Safety instructions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Declaration of Conformity . . . . . . . . . . . . . . . . . . . . . . . . . 20

How to dismantle SYSTEM 5000 . . . . . . . . . . . . . . . . . . . 21

General . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Input types for 5222A1 . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Sensor and cable errors . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Input types for 5222A2 . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Auxiliary supplies. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Outputs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Linearisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Set-up . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Electrical specifications. . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Order . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

5222 connection to Loop Link . . . . . . . . . . . . . . . . . . . . . 28

Block diagrams . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

BLOKDIAGRAMMER:

SYMBOL IDENTIFICATION

Triangle with an exclamation mark: Warning / demand.

Potentially lethal situations.

The CE mark proves the compliance of the module with

the essential requirements of the directives.

The double insulation symbol shows that the module

is protected by double or reinforced insulation.

1716

WARNING!

This module is designed for connection to hazardous electric

voltages.

Ignoring this warning can result in severe personal injury or

mechanical damage.

To avoid the risk of electric shock and fire, the safety instruc-

tions of this manual must be observed and the guidelines

followed. The specifications must not be exceeded, and the

module must only be applied as described in the following.

Prior to the commissioning of the module, this manual must be

examined carefully.

Only qualified personnel (technicians) should install this module.

If the equipment is used in a manner not specified by the

manufacturer, the protection provided by the equipment may be

impaired.

WARNING!

SYSTEM 5000 must be mounted on DIN rail according to DIN

46277.

The communication connector of SYSTEM 5000 is connected

to the input terminals on which dangerous voltages can occur,

and it must only be connected to the programming unit Loop

Link by way of the enclosed cable.

WARNING!

Until the module is fixed, do not connect hazardous voltages to

the module.

The following operations should only be carried out on a dis-

connected module and under ESD safe conditions:

Dismantlement of the module for setting of dipswitches and

jumpers.

General mounting, connection and disconnection of wires.

Troubleshooting the module.

Repair of the module and replacement of circuit breakers

must be done by PR electronics A/S only.

GENERAL

HAZARD-

OUS

VOLTAGE

INSTAL-

LATION

Table des matières

Langues :

Autres manuels PR electronics Convertisseur de média

PR electronics

PR electronics 3185 Manuel utilisateur

PR electronics

PR electronics 3103 Manuel utilisateur

PR electronics

PR electronics 5225 Manuel utilisateur

PR electronics

PR electronics 3114 Manuel utilisateur

PR electronics

PR electronics PRetrans 5115B Manuel utilisateur

PR electronics

PR electronics 3225A Manuel utilisateur

PR electronics

PR electronics 9113 Manuel utilisateur

PR electronics

PR electronics 9116 Series Manuel utilisateur

PR electronics

PR electronics 9116-EMP Manuel utilisateur

PR electronics

PR electronics 2255 Manuel utilisateur

PR electronics

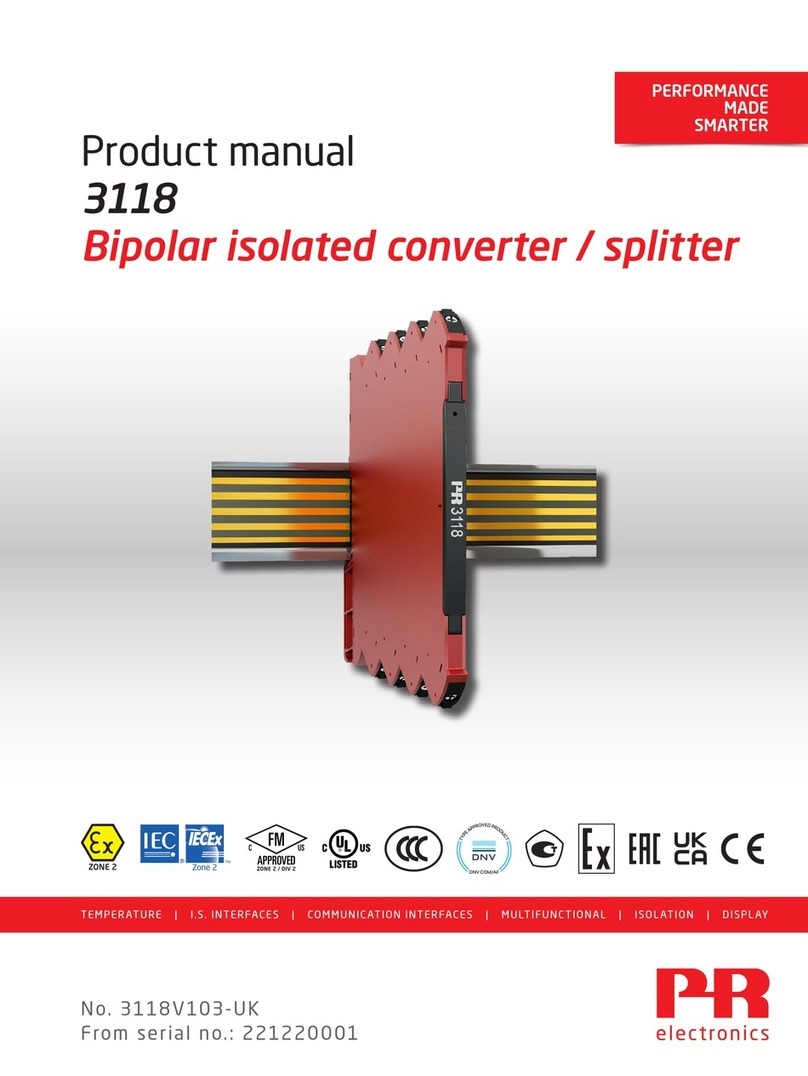

PR electronics 3118 Manuel utilisateur

PR electronics

PR electronics 4222 Manuel utilisateur

PR electronics

PR electronics 3101 Manuel utilisateur

PR electronics

PR electronics 9116B Manuel utilisateur

PR electronics

PR electronics 4225 Manuel utilisateur

PR electronics

PR electronics 9113B Manuel utilisateur

PR electronics

PR electronics 3100 Series Manuel utilisateur

PR electronics

PR electronics 2255 Manuel utilisateur

PR electronics

PR electronics 9116 Series Manuel utilisateur

PR electronics

PR electronics 3000 Series Manuel utilisateur

PR electronics

PR electronics 3000 Series Manuel utilisateur

PR electronics

PR electronics 3114 Manuel utilisateur

PR electronics

PR electronics 2255 Manuel utilisateur

PR electronics

PR electronics 5200 Series Manuel utilisateur

Manuels Convertisseur de média populaires d'autres marques

SoundTraxx

SoundTraxx Blunami BLU-2200 Manuel utilisateur

SPROLINK

SPROLINK VA1 Manuel utilisateur

Acclaim Lighting

Acclaim Lighting DDC-1-AC Manuel utilisateur

Nikon

Nikon AF-S TC-20E III Manuel utilisateur

Axis

Axis AXIS Q7406 Manuel utilisateur

Omega

Omega TAC80B-J Manuel utilisateur

Zoom

Zoom Thunderbolt TAC-2R Manuel utilisateur

OST

OST iConverter 10/100M Manuel utilisateur

Vertiv

Vertiv Netsure Manuel utilisateur

birddog

birddog MINI Manuel utilisateur

Roland

Roland GI-10 Manuel utilisateur

Wallenstein

Wallenstein WX310 Manuel utilisateur

Pace

Pace MSS 200-1 Manuel utilisateur

Solar Converters

Solar Converters EQ 12/24-50 Manuel utilisateur

CYP

CYP EL-7400V Manuel utilisateur

TIE

TIE MIDI 1i1o Manuel utilisateur

DCS

DCS Vivaldi Upsampler Manuel utilisateur

Westermo

Westermo MCW-211 SERIES Manuel utilisateur
