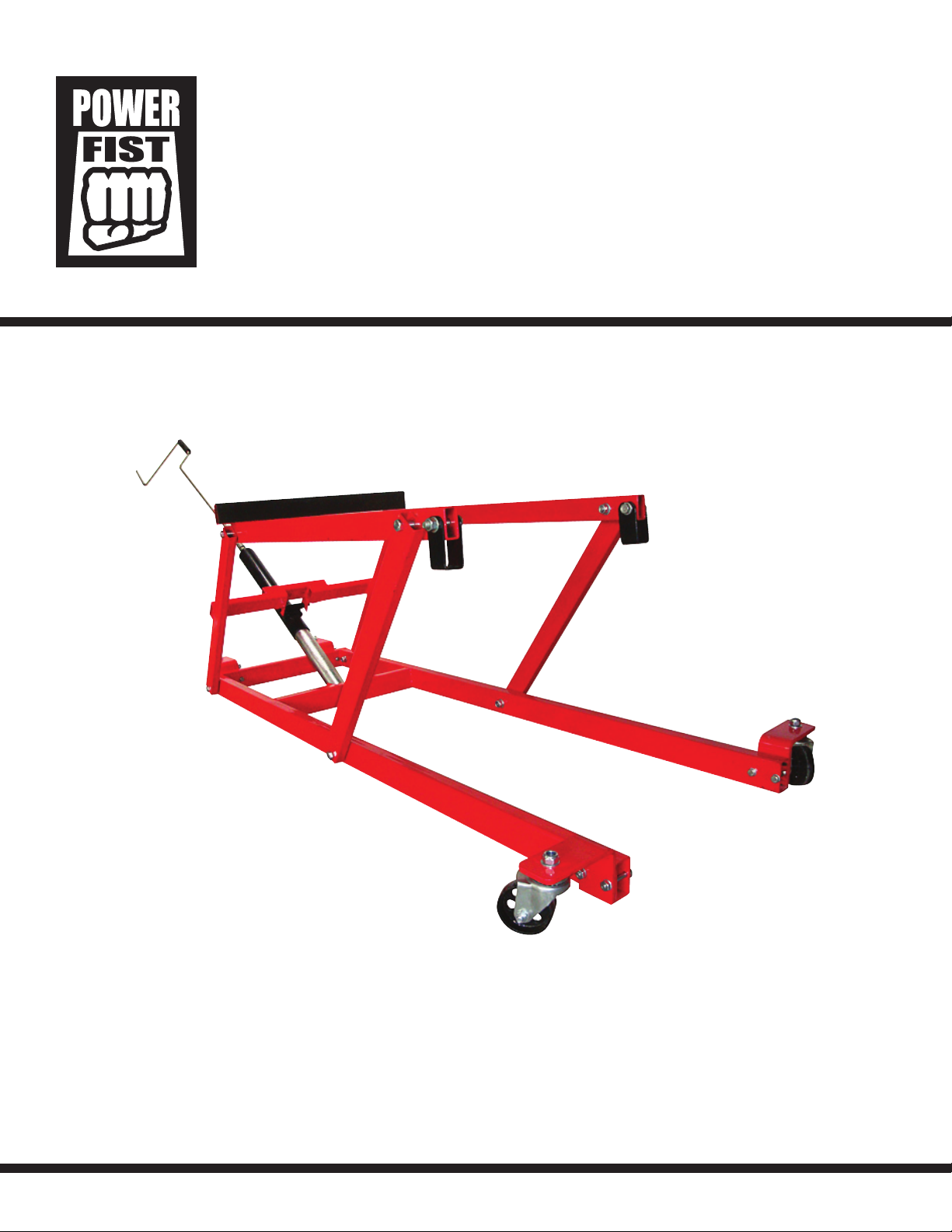

Power Fist 8328270 Manuel utilisateur
8328270
OWNER'S MANUAL
Please read and understand all instructions before use.
Retain this manual for future reference.
V 1.0
WARNING: Never attempt to lift more than jack’s demonstrated lifting capacity of 750 lbs.
Exceeding this lifting capacity is extremely dangerous and can cause serious injury or death.
WORK AREA
1. Keep your work area clean and well lit. Cluttered and dark areas invite accidents.
PERSONAL SAFETY
1. Do not over reach; keep proper footing and balance at all times. Proper footing and balance enables better
control of tools in unexpected situations.
3. Dress properly, wear protective equipment. Do not wear loose clothing or jewelry as they can be caught
in moving parts. Tie back long hair. Protective, electrically non-conductive clothes and non-skid footwear are
recommended when working.
4. Stay alert, watch what you are doing and use your common sense. Do not operate any machine or tool when
you are tired, under the influence of drugs, alcohol or medications.
For any technical questions, please call 1-800-665-8685
2
8328270
V 1.0
For any technical questions, please call 1-800-665-8685
3
8328270
V 1.0
STEP 1 : ATTACH CASTERS
Use M8 bolts (16, 19, 20,21) install casters (18,22) on the frame.
Note the 2 casters with brakes (18) are at the front end.
STEP 2 : ASSEMBLE LIFTING BEAM
AND SUPPORTING TUBE
Connect lifting beam and supporting tube with nut, washer and bolt (1,2,6).
Repeat this process 3 times (Fig.2).
STEP 3 : ATTACH SCREW JACK
Use M10 x 90 mm bolts (9,10,13) to install screw jack (23) to the frame (12).
Use m10 x 100 mm bolts (9,10,11) to attach screw jack to supporting
tube assembly (8).
IMPORTANT! Ensure screw jack
mounting bracket (23A) faces up (Fig. 4).
Fig.1
Fig.3
Fig.4
Fig.2
For any technical questions, please call 1-800-665-8685
4
8328270
V 1.0

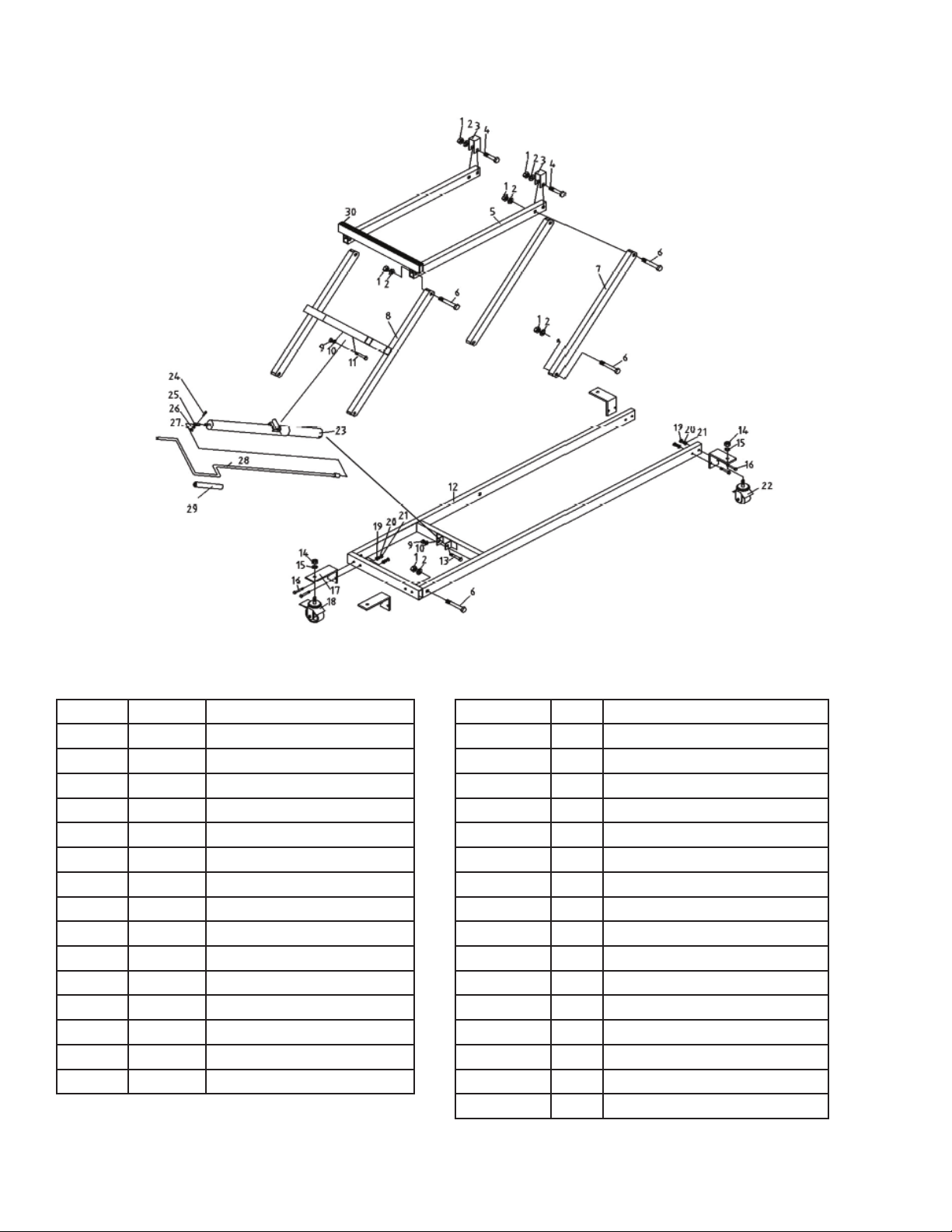

Part no. Qty. Description
1 10 Nut
2 10 Washer
3 2 Supporting plate
4 2 Bolt
5 1 Lifting beam assembly
6 8 Bolt
7 2 Supporting tube
8 1 Supporting tube assembly
9 2 Nut
10 2 Washer
11 1 Bolt
12 1 Frame assembly
13 1 Bolt
14 4 Nut
15 4 Washer
Part no. Qty. Description
16 8 Bolt
17 4 Wheel plate
18 2 Swivel caster (with brake)
19 8 Washer
20 8 Spring washer
21 8 Nut
22 2 Swivel caster
23 1 Screw jack
23A 1 Screw jack mounting bracket
24 1 Bolt
25 1 Rotation connecting rod
26 1 Washer
27 1 Nut
28 1 Handle
29 1 Handle grip
30 1 Rubber cushion
MANUEL DU PROPRIÉTAIRE
Vous devez lire et bien comprendre toutes les instructions avant d'utiliser l'appareil.
Conservez ce manuel afin de pouvoir le consulter plus tard.
8328270
V 1.0
AVERTISSEMENT : Ne tentez jamais de soulever un poids qui dépasse la capacité de levage
confirmée du cric, c'est-à-dire 750 lb (340 kg). Il est extrêmement dangereux d'aller au-delà de
cette capacité de levage, car une telle erreur pourrait entraîner une blessure grave ou même
la mort.
AIRE DE TRAVAIL
1. Votre lieu de travail doit toujours être propre et bien éclairé. Des établis encombrés et des zones obscures
invitent les accidents.
SÉCURITÉ PERSONNELLE
1. Ne vous étirez pas trop. Vous devez avoir les pieds bien plantés pour maintenir votre équilibre en tout temps.
Advenant une situation inattendue, cela vous permettra de mieux maîtriser les outils.
2. Habillez-vous de manière appropriée. Ne portez pas de bijoux ni de vêtements amples. Tenez vos cheveux,
vos vêtements et vos gants à l'écart des pièces mobiles. Des vêtements amples, des bijoux ou des cheveux
longs qui pourraient être happés par une pièces mobile augmentent le risque de blessures corporelles.
3. Restez sur vos gardes. Faites attention à votre travail et fiez-vous à votre bon sens quand vous employez cet
outil. Ne vous en servez pas si vous êtes fatigués ou sous l'influence de drogues, d'alcool, ou d'un médicament.
Un moment d'inattention accroît le risque de blessures.
Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685
6
8328270
V 1.0
Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685
7
8328270
V 1.0

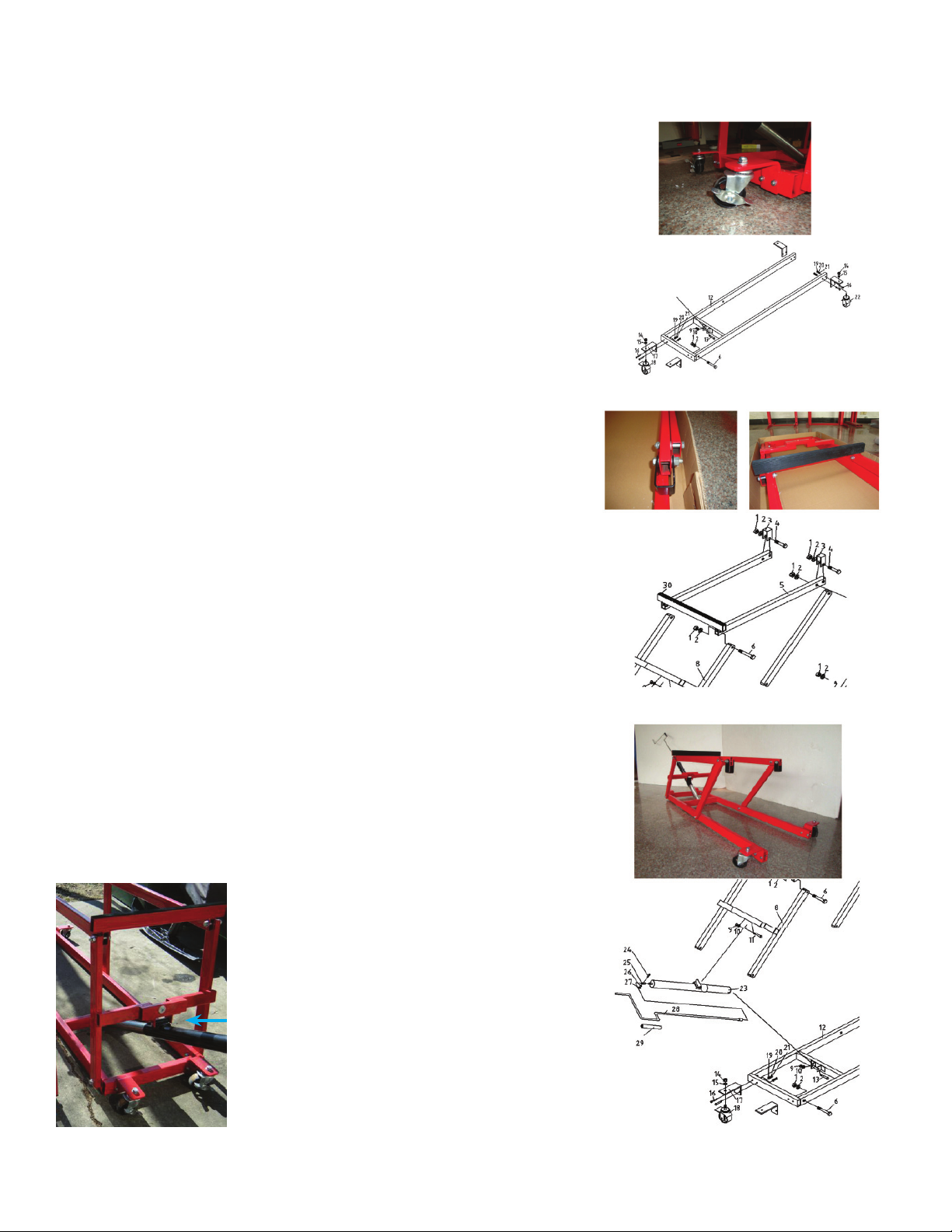

ÉTAPE 1 : ATTACHEZ LES ROULETTES
Utilisez des boulons M8, (16, 19, 20, 21) pour installer les roulettes (18, 22)
sur le châssis. Remarquez que les deux roulettes avec frein (18)
doivent être posées à l'avant.
ÉTAPE 2 : ASSEMBLEZ LA POUTRE DE LEVAGE
ET LE TUBE D'APPUI
Raccordez la poutre de levage et le tube d'appui avec un écrou,
une rondelle et un boulon (1, 2, 6). Répétez cette manoeuvre trois fois
(Fig. 2).
ÉTAPE 3 : ATTACHEZ LE CRIC À VIS
Utilisez des boulons M10 x 90 mm (9, 10, 13) pour poser le cric à
vis (23) sur le châssis (12).
Utilisez des boulons M10 x 100 mm (9, 10, 11) pour attacher le cric
à vis au tube d'appui (8)
IMPORTANT ! N'oubliez pas que le
support de montage (23A) du
cric doit être tourné vers le haut. (Fig.4)
Fig.1
Fig.3
Fig.4
Fig.2
`
Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685
8
8328270
V 1.0

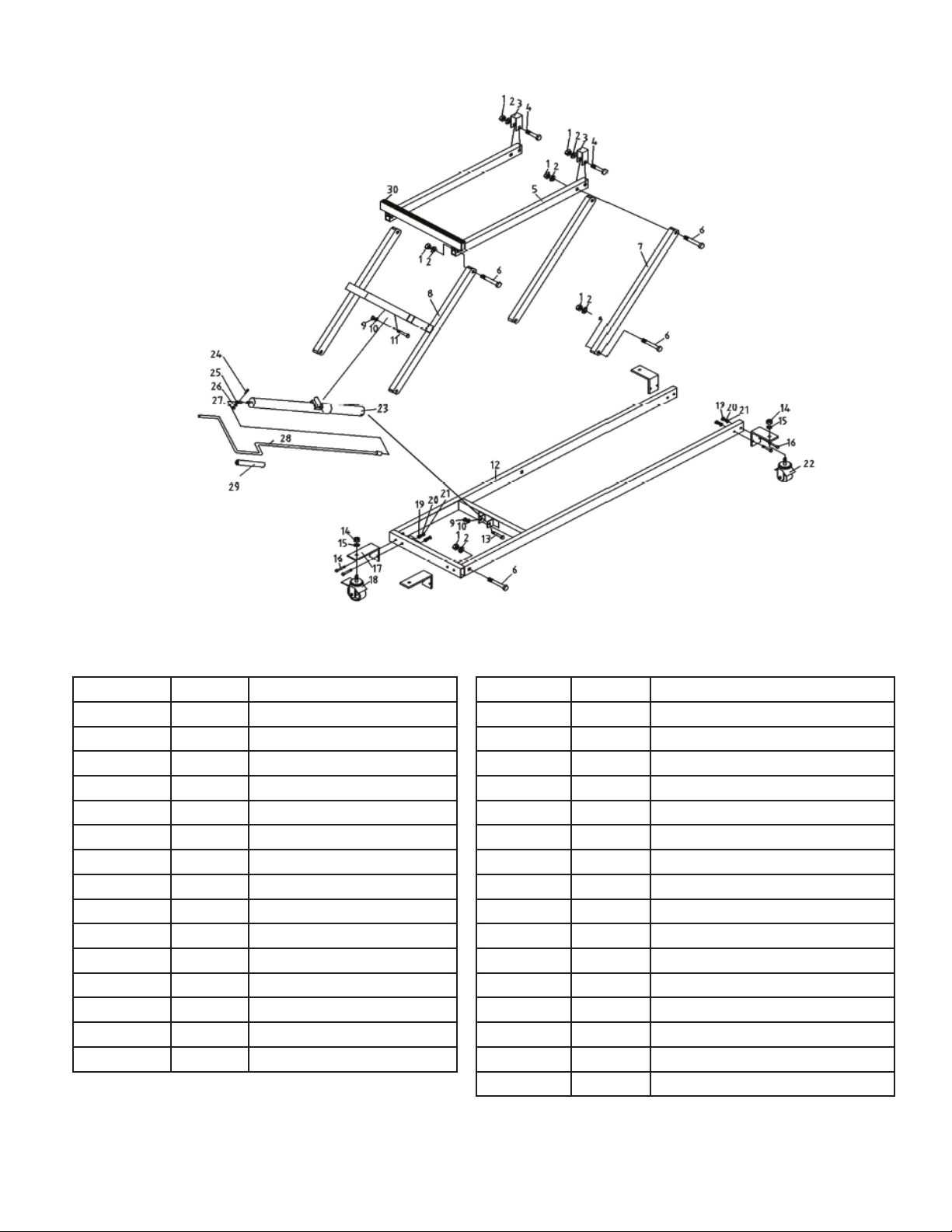

Nº de pièce Nbre req. Description
1 10 Écrou
2 10 Rondelle
3 2 Plaque d'appui
4 2 Boulon
5 1 Poutre de levage complète
6 8 Boulon
7 2 Tube d'appui
8 1 Tube d'appui complet
9 2 Écrou
10 2 Rondelle
11 1 Boulon
12 1 Châssis assemblé
13 1 Boulon
14 4 Écrou
15 4 Rondelle
Nº de pièce Nbre req. Description
16 8 Boulon
17 4 Plaque à roue
18 2 Roulette pivotante (avec frein)
19 8 Rondelle
20 8 Rondelle élastique
21 8 Écrou
22 2 Roulette pivotante
23 1 Cric à vis
23A 1 Support de montage du cric à vis
24 1 Boulon
25 1 Bille de connexion à rotation
26 1 Rondelle
27 1 Écrou
28 1 Manche
29 1 Poignée du manche
30 1 Coussin en caoutchouc
