Polytron HG 40125 Manuel utilisateur

BK-Hausanschlussverstärker

CATV-Home Distribution Amplifier

HG 40125

Bedienungsanleitung/

Operating manual

0901759 V5

KDG C(4.3)

Polytron-Vertrieb GmbH

Langwiesenweg 64-71

75323 Bad Wildbad, Germany

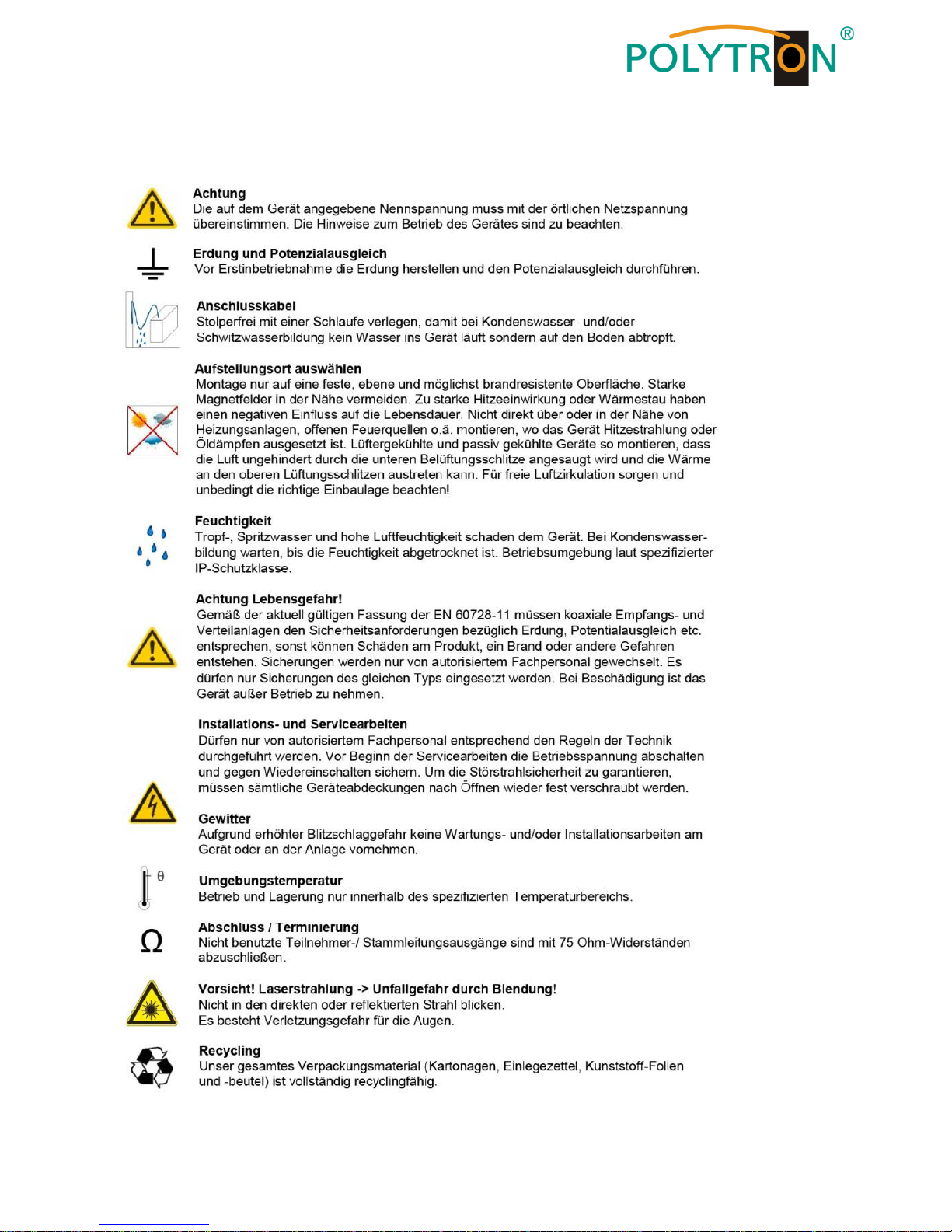

Montage- und Sicherheitshinweise

Vor Inbetriebnahme des Gerätes bitte unbedingt folgende Sicherheitsbestimmungen lesen!

Bedingungen zur Sicherstellung der elektromagnetischen Verträglichkeit (EMV)

Alle Abdeckungen und Schrauben müssen fest montiert und angezogen sein.

Kontaktfedern dürfen nicht oxidiert oder verbogen sein.

Mounting and safety instructions

Before taking the unit into operation please read the following safety precautions carefully!

Precautions to ensure the electromagnetic compatibility (EMC)

All covers and screws must tightly be fitted and should be tightly fastened.

Contact feathers should not be oxidized or deformed.

1 Beschreibung

Die neue Generation der Polytron

Hausanschlussverstärker - die HG-

Serie ist besonders für den Einsatz in

Mehrfamilienhäusern ausgelegt. Der

Einsatz in Kabelnetzen mit

Mehrzweckdiensten (z. B. Internet)

wird durch den integrierten Rückkanal

unterstützt. Mit den Jumpern ist ein

genaues einstellen des Ausgangs-

pegels möglich.

Die Interstage Entzerrung kann

zwischen 0 und 6 dB umgeschaltet

werden.

Das großzügig bemessene Netzteil

garantiert eine lange Lebensdauer.

Eine grüne Leuchtdiode zeigt die

Betriebsspannung an. Das

Gehäusekonzept entspricht der

Schutzklasse IP 20.

Blockschaltbild / Block diagram

HG 40125

1 Description

The new generation of Polytron CATV-

Home-Distribution-Amplifiers –the HG

series is particularly designed for

multiple family dwellings. Multimedia

application in cable networks are

supported by integrated return path.

The requested output level can be

exactly adjusted by jumpers.

The interstage equalization can be

switched between 0 and 6 dB. The

switch mode power supply guarantees

long life cycle. Operating mode is

shown by a green LED. The housing

was designed in accordance to the

protection class IP 20.

2 Inbetriebnahme

1. Montage

Gerät an seinen Bestimmungsort

auf einem nicht brennbaren

Untergrund befestigen.

2. Öffnen des Gehäuses

Schraube in der Mitte des

Gehäuseoberteils lösen und

Gehäuseoberteil abnehmen.

3. Abschluss / Terminierung

Alle HF-Anschlüsse die nicht

genutzt bzw. offen sind, müssen mit

75 Ohm abgeschlossen werden.

2 Start-up

1. Mounting

The unit should be mounted on an

incombustible ground.

2. Opening

Unscrew the marked screw for

opening the cover of the amplifier.

3. Termination

All RF connections, which are not

used or open, must be terminated

with 75 Ohm.

Polytron-Vertrieb GmbH

Langwiesenweg 64-71

75323 Bad Wildbad, Germany

KDG C(4.3)

3 Einstellungen

Die Verstärker werden über die

Jumper eingestellt.

3Settings

The amplifiers could be adjusted by

jumpers.

1 Netzteil / Power Supply 7 Rückkanal Entzerrer /

2 Interstage Entzerrer / Pegelsteller Return path equalizer

Interstage Equalizer / Attenuator 8 Rückkanal Pegelsteller

3 Entzerrer / Equalizer Return path attenuator

4 Pegelsteller / Attenuator 9 Eingang Testbuchse /

5 Eingang / Input Input Test socket

6 Eingang Testbuchse / 10 Ausgang / Output

Input Test socket 11 Netzteil LED /

Power LED

Technische Daten/ Technical data

Type

HG 40125

Frequenzbereich / Frequency range DS

85 - 1006 MHz

Verstärkung / Gain

40 dB

Pegelsteller / Attenuator

Entzerrer / Equalizer

Interstage Entzerrung / Equalizer

Interstage Pegelsteller / Attenuator

0 - 16 dB

0- 16 dB

0/6 dB

Rauschmaß / Noise figure

Typ. 6 dB

Ausgangspegel / Output level

Cenelec 42 CTB/CSO flat: 107 dBµV

Rückkanal / Return path

Rückkanalfrequenz / Return path frequency US

5-65 MHz

Rückkanalverstärkung / Gain return path

29 dB

Pegelsteller / Attenuator

0 - 16 dB

Entzerrer / Equalizer

0 - 9 dB

Ausgangspegel /

Output level max.

KTG 1TS140 C4.3

120 dBµV

Netzteil

Power supply

Spannungsversorgung

Operating voltage

230 V~

Leistungsaufnahme

Power consumption

13,0 W

Gehäuse (B x H x T) mm

Housing (W x H x D) mm

(IP30) 210 x 113 x 60 mm

Zulassung KDG

C4.3

Artikel-Nr. / Article no.

1452525

Polytron-Vertrieb GmbH

Postfach 10 02 33

75313 Bad Wildbad

Zentrale/Bestellannahme

H.Q. Order department + 49 (0) 70 81 / 1702 - 0

Technische Hotline

Technical hotline + 49 (0) 70 81 / 1702 - 0

Telefax + 49 (0) 70 81 / 1702 - 50

Internet http://www.polytron.de

Email [email protected]

Technische Änderungen vorbehalten

Subject to change without prior notice
