pleasant hearth PH26D Manuel utilisateur
1
Cherry Intermediate Gas Fireplace Mantel
MODEL #PH26D
Questions, problems, missing parts? Before returning to your retailer,
call our customer service department at 1-877-447-4768,
8:30 a.m.-4:30 p.m., CST, Monday-Friday. Printed in China
80-10-102
6440 W. Howard St.
Niles, IL 60714-3302
877-447-4768
Warming Your Home. Warming Your Heart.
2

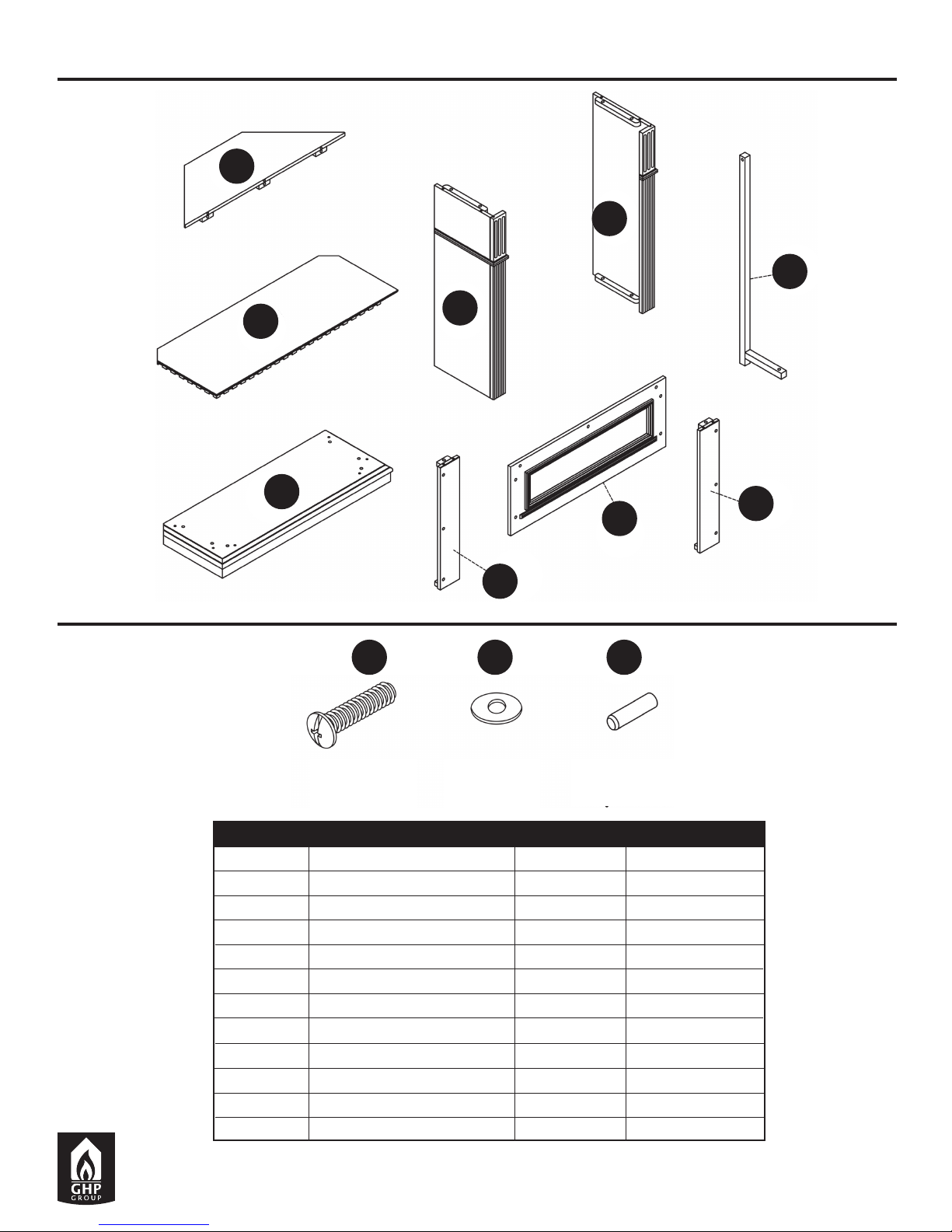

PACKAGE CONTENTS
HARDWARE CONTENTS
H
E
D
GF
C
B
A
J
Bolt
Qty. 30
Dowel
Qty. 17
Washer
Qty. 30
AA BB CC
PART DESCRIPTION QTY. PART NO.
A Top Panel 1 80-06-011
B Base 1 80-06-012
C Left Side Panel 1 80-06-013
D Right Side Panel 1 80-06-014
E Left Pilaster 1 80-06-015
F Right Pilaster 1 80-06-016
G Front Panel 1 80-06-017
H Corner Panel 1 80-06-018
J Corner Support 1 80-06-019
AA Bolt 30 80-09-004
BB Washer 30 80-09-005
CC Dowel 17 80-09-006
3
Carefully remove all pieces from carton and
make sure that you have all parts listed (refer
to parts list on page 2).
If you are missing parts, please call GHP
customer service at 1-877-447-4768.

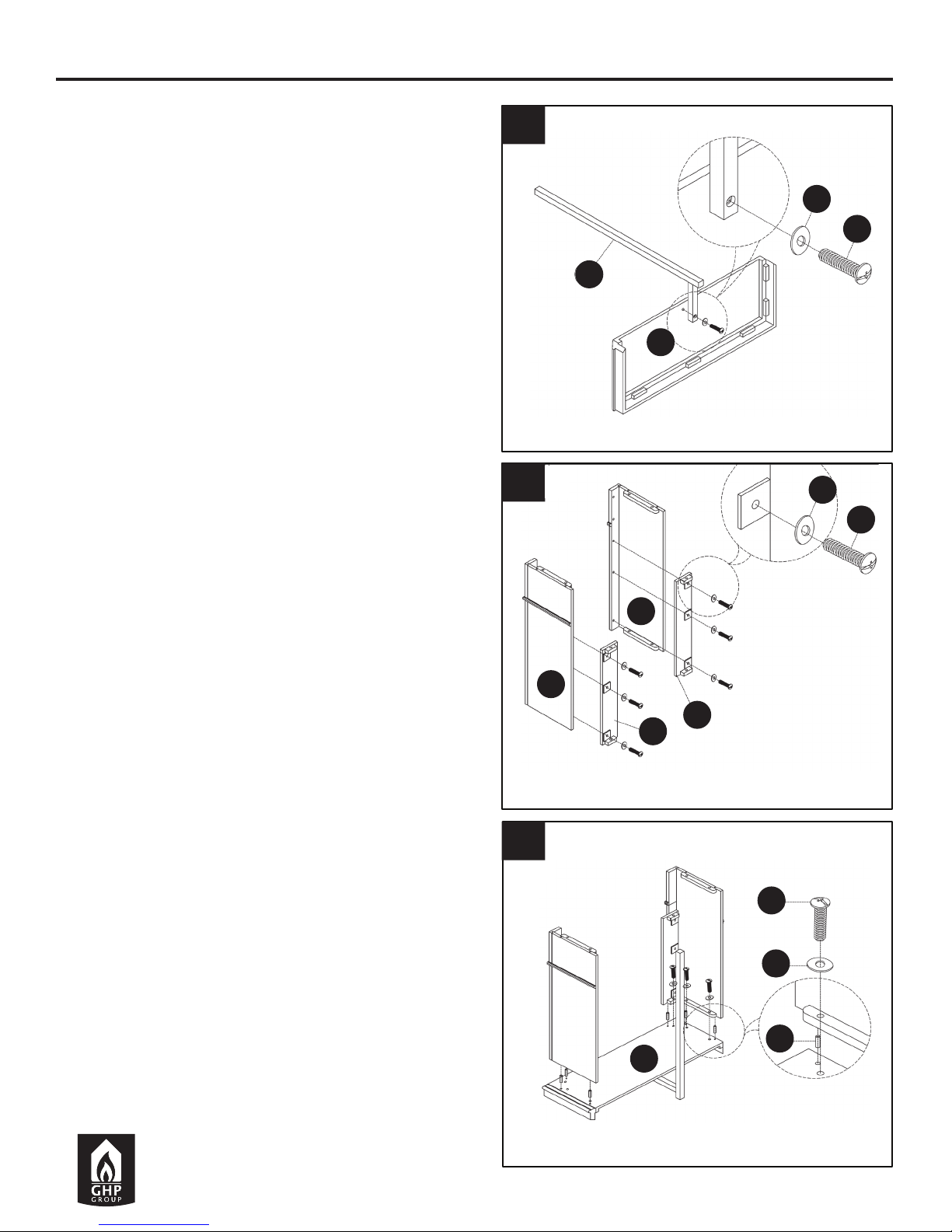

1. Attach corner support (J) to base (B) with
bolt (AA) and washer (BB) through predrilled
holes as illustrated.
2. Attach left pilaster (E) to left side panel (C)
by securing from the back with washers (BB)
and bolts (AA) inserted through pre-drilled
holes as illustrated. Tighten with screwdriver.
Repeat using right pilaster (F) and right side
panel (D).
3. Set base (B) upright and insert 4 dowels
(CC) into pre-drilled holes in base (B). Slip
assembly over dowels in base (B). Make sure
assembly is snug, then secure with washers
(BB) and bolts (AA) inserted through pre-drilled
holes as illustrated. Tighten with screwdriver.
ASSEMBLY INSTRUCTIONS
1
2
3
B
J
BB
AA
F
D
BB
AA
CC
C
BB
AA
B
E
4
4. Insert 4 dowels (CC) into pre-drilled holes in
front panel (G). Slip left side panel assembly
over dowels (CC) on the left side of front panel
(G). Slip right side panel assembly over dowels
(CC) on the right side of front panel (G). Make
sure both panels are snug, then secure with
washers (BB) and bolts (AA) inserted through
pre-drilled holes as illustrated. Tighten with
screwdriver.
5. Set top panel (A) on top of assembly. Secure
from the inside with bolts (AA) and washers
(BB) through predrilled holes as illustrated.
Tighten with screwdriver.
6. Insert 3 dowels (CC) into pre-drilled holes
along back edge of top panel (A). Slip corner
panel (H) over dowels (CC) until snug. Secure
with bolts (AA) and washers (BB) through
predrilled holes as illustrated.
ASSEMBLY INSTRUCTIONS
4
5
6
A
BB
AA
G
BB
AA
BB
AA
H
CC
CC
CC
5
7. Align predrilled hole in glue block on
underside of corner panel (H) with predrilled
hole in corner support (J) and secure with
washer (BB) and bolt (AA) inserted through
pre-drilled holes as illustrated. Tighten with
screwdriver.
8. Set completed mantel in desired position in
room corner.
ASSEMBLY INSTRUCTIONS
8
7AA
BB
6
ONE YEAR LIMITED WARRANTY
GHP Group, Inc. • 6440 W. Howard St. • Niles, IL 60714-3302
7
FOYER AU GAZ CERISIER
MODÈLE #PH26D
Des questions, des problèmes, des pièces manquantes? Avant de
communiquer avec votre détaillant, adressez-vous au service
à la clientèle au 877 447-4768, du lundi au vendredi
de 8 h 30 à 16 h 30 (HNC).
Imprimé en China
80-10-102
6440 W. Howard St.
Niles, IL 60714-3302
877-447-4768
Warming Your Home. Warming Your Heart.
8
H
E
D
GF
C
B
A
J
CoNTeNU de l’eMBAllAGe
QUINCAILLERIE
Boulon
Qté : 30
Goujon
Qté : 17
Rondelle
Qté : 30
AA BB CC
PIÈCE DESCRIPTION QTÉ Nº DE PIÈCE
A Panneau du haut 1 80-06-011
B Base 1 80-06-012
C Panneau gauche 1 80-06-013
D Panneau droit 1 80-06-014
E Montant gauche 1 80-06-015
F Montant droit 1 80-06-016
G Panneau frontal 1 80-06-017
H Trou du support 1 80-06-018
J Support de coin 1 80-06-019
AA Boulon 30 80-09-004
BB Rondelle 30 80-09-005
CC Goujon 17 80-09-006
9
Retirez soigneusement toutes les pièces de
l’emballage et assurez-vous qu’il n’en manqué
aucune (référez-vous à la liste des pièces de la
page 8).
S'il y a des pièces manquantes, veuillez
communiquer avec le service à la clientèle
de GHP au 1 877 447-4768.
1. Fixez le support de coin (J) à la base (B)
avec les boulons (AA) et les rondelles (BB).
Utilisez les trous, tel qu’illustré.
2. Fixez le montant gauche (E) au panneau
gauche (C) en utilisant les rondelles (BB) et les
boulons (AA). Utilisez les trous, tel qu’illustré.
Serrez avec un tournevis. Faites la même
chose avec le montant droit (F) et le panneau
droit (D).
3. Mettez la base debout (B) et insérez 4
goujons (CC) dans les trous de la base (B).
Installez l’assemblage sur les goujons de la
base (B). Soyez certain que l’assemblage est
bien installé avant de le faire tenir avec les
rondelles (BB) et les boulons (AA). Utilisez les
trous, tel qu’illustré. Serrez avec un tournevis.
INSTRUCTIONS DE MONTAGE
1
2
3
B
J
BB
AA
F
D
BB
AA
CC
C
BB
AA
B
E
10
4. Insérez 4 goujons (CC) dans les trous du
panneau frontal (G). Placez le panneau gauche
sur les goujons (CC) du côté gauche du
panneau frontal (G). Placez le panneau droit
dans les goujons (CC) du côté droit du
panneau frontal (G). Soyez certain que les
deux panneaux sont bien installés avant de
les faire tenir avec les rondelles (BB) et les
boulons (AA). Utilisez les trous, tel qu’illustré.
Serrez avec un tournevis.
5. Installez le panneau du haut (A) sur
l’assemblage. Faites-le tenir en insérant les
boulons (AA) et les rondelles (BB) dans les
trous à l’intérieur, tel qu’illustré. Serrez avec un
tournevis.
6. Insérez 3 goujons (CC) dans les trous de
la partie arrière du panneau supérieur (A).
Insérez le panneau (H) sur les goujons (CC).
Fixez avec les boulons (AA) et les rondelles
(BB). Utilisez les trous, tel qu’illustré.
INSTRUCTIONS DE MONTAGE
4
5
6
A
BB
AA
G
BB
AA
BB
AA
H
CC
CC
CC
