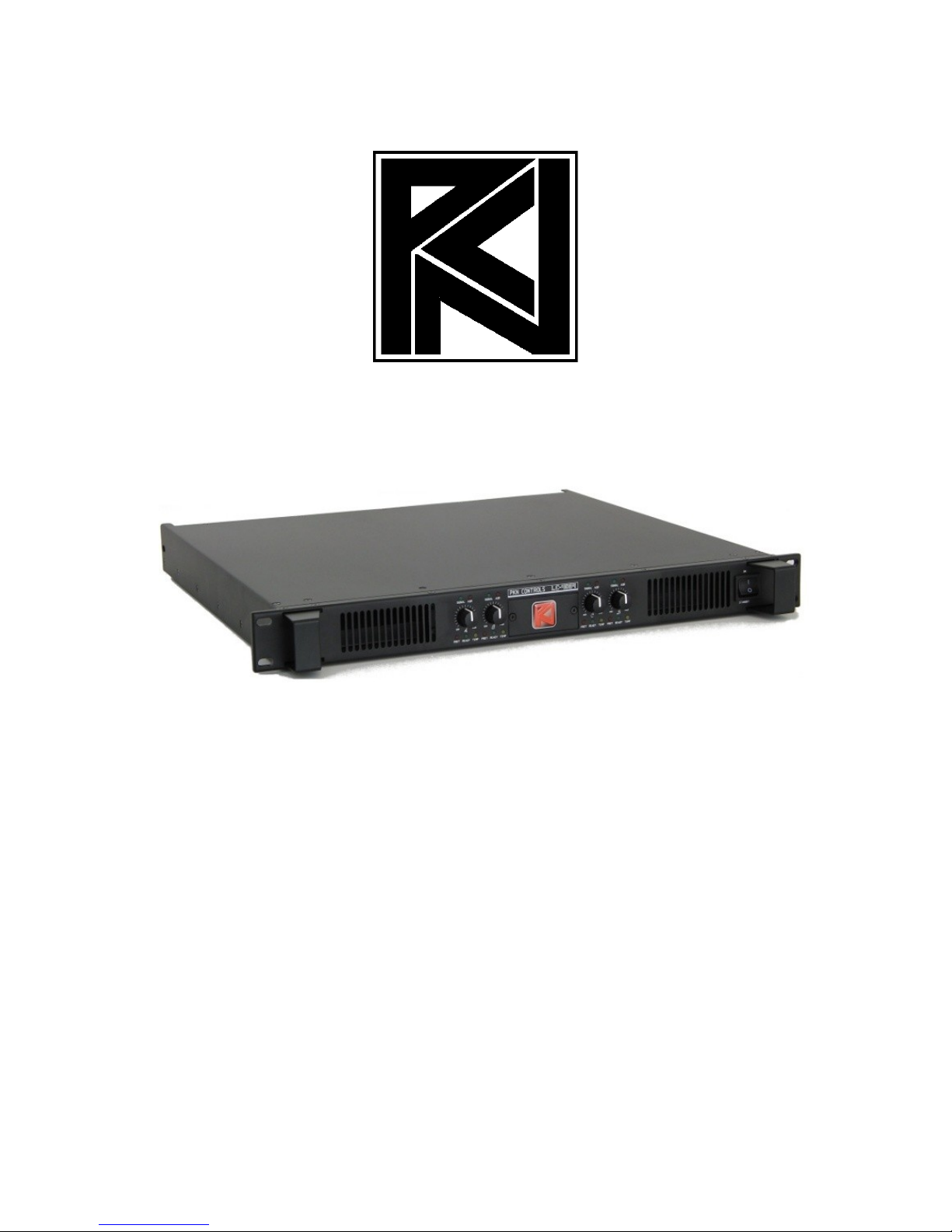

PKN CONTROLS

LC 2002 / LC 4004

Professional Power Amplifier

Professzionális Digitális Végfokozat

User Manual

Használati utasítás

Index / Tartalomjegyzék

Specifications.................................................... 1.0

Safety................................................................ 1.1

Rear panel, connections..................................... 1.2

AC input connector......................................... 1.3

Outputs........................................................... 1.4

Cooling.......................................................... 1.5

Inputs............................................................. 1.6

Install informations...... ...................................... 1.7

Front panel, LEDs................................................ 2.0

POWER switch ............................................. 2.1

READY LED................................................... 2.2

TEMP LED...................................................... 2.3

PROT LED ...................................................... 2.4

SIGNAL LED …............................................. 2.5

AGR LED............................... ...................... 2.6

Filters …............................................................ 3.0

Műszaki adatok.................................................................. 1.0

A biztonsági jelölések és magyarázatuk.............................. 1.1

A hátlap és a csatlakozások.............................................. 1.2

A tápfeszültség csatlakozás........................................... 1.3

A kimenet....................................................................... 1.4

Hűtőlevegőbeszívás...................................................... 1.5

A bemenetek.................................................................. 1.6

Telepítési információk ..................................................... 1.7

A készülék előlapja............................................................ 2.0

POWER gomb ….......................................................... 2.1

READY LED................................................................... 2.2

TEMP LED..................................................................... 2.3

PROT LED .................................................................... 2.4

SIGNAL LED …............................................................ 2.5

AGR LED..................................................................... 2.6

Beépített szűrők …............................................................ 3.0

1.0. Specifications / Műszaki adatok

PKNC LC2002 PKNC LC4004

Name Professional Digital Power Amplifier

Power requirements 160V – 270 VAC, (50-60H )

Max. power consuption 12 A 20 A

Soft starting yes

Power supply High frequency resonant includes active PFC

Mains connection NEUTRIK POWERCON

orking temperature range 0C - 40C

Storage temperature range -25C - 60C

Output power @ 8 Ohm 2 x 500W 4 x 500W

Output power @ 4 Ohm 2 x 1000W 4 x 1000W

Minimal load impedance 2 Ohm

Frequency ( +/- 3dB , 8Ohm ) 5H – 22KH

Slew rate 50V / us

Damping factor 400 400

End stages High frequency semi soft switched PWM in balanced configuration

Output connections Four pole NEUTRIK SPEAKON (1+2+ in paralell, 1-2- in paralell)

Signal to noise ratio 104 dB 104 dB

ANominal sensitivity for max.output

level. (balanced) 700mV (rms) 700mV (rms)

Input impedance (referred to ground)

10KOhm +10KOhm (+/- 1%) 10KOhm +10KOhm (+/- 1%)

Input terminals NEUTRIK XLR NEUTRIK XLR

Built inimiter yes yes

Crossover 100 H Hi-pass filter, 120 H Lo-pass filter,

160 H Lo-pass filter

100 H Hi-pass filter, 120 H Lo-pass filter,

160 H Lo-pass filter

Output level meter status LEDs status LEDs

Protections Short circuit, Overload, low impedance,

thermal, DC fault

Short circuit, Overload, low impedance,

thermal, DC fault

Cooling Forced air cooling with regulated DC fans Forced air cooling with regulated DC fans

Direction of air flow Front to rear Front to rear

Bridged configuration ability yes yes

Remote - -

eight 6 Kg 8 Kg

External dimensions 19” rack 483mm * 460mm * 44mm (1RU)

1.1. Safety / Figyelmezetőjelzések

TO PREVENT ELECTRIC SHOCK DO NOT REMOVE TOP

COVER! NO USER SERVICEABLE PARTS INSIDE! REFER

SERVICING TO QUALIFIED SERVICE PERSONNEL.

The lightning bolt triangle is used to alert the users to the risk of

electric shock.

The exclamation point triangle is used to alert the users to

important operating or maintenance instructions.

WARNING: TO REDUCE THE RISK OF ELECTRIC SHOCK

OR FIRE, DO NOT EXPOSE THIS DEVICE TO RAIN OR

MOISTURE!

This unit must be grounded.

A készülék a 230Voltos hálózatról működik,ezért az alábbi ,a

biztonságos használatra utalómegjegyzéseket okvetlenül be kell

tartani.

CAUTION! RISK OF ELECTRIC SHOCK.DO NOT OPEN!

Figyelem! A készülékben életveszélyes feszültség alatt

állórészek vannak! Ne távolítsa el a készülék burkolát!

Szervizelés előtt a hálózati csatlakozót ki kell húzni!

Ne tegye ki a készüléket erős napsütés vagy sugárzóhő

hatásának,tartsa be az üzemeltetési hőmérséklettartományt.

Óvakodjon attól, hogy a készülékbe víz, vagy bármely más

folyadék kerüljön, mert az meghibásodást okozhat.

FIGYELEM! A MEGFELELŐVÉDŐFÖLD BIZTOSÍTÁSA

ÉLETVÉDELMI SZEMPONTBÓL KÖTELEZŐ!

Install the amplifier in a well-ventilated location where it will not

be exposed to high temperature or humidity. Do not install the

amplifier in a location that is exposed to direct rays of the sun, or

near to hot appliance or radiators.

DO NOT BLOCK FRONT OR REAR AIR VENTILLATORS!

Szabadtéri használat esetén a megfelelővédőburkolatot biztosítani

kell,azonban az nem akadályozhatja a szabad légáramlást!

Refer all servicing to qualified service personel. Servicing is

required when the device has been damaged in any way.

DO NOT OPEN! DANGER HAZARDOUS ENERGY!

CAUTION! HIGH MAGNETIC FIELDS!

DO NOT locate sensitive high-gain equipment such as

preamplifiers, DSPs, EQ, tape decks directly above or bellow the

unit. Because this digital amplifier has a high power density, it

has a strong magnetic field which can induce hum into

unshielded devices that are located nearby. The field is

strongest just above and below the unit. If an equipment rack is

used, we recommend locating the amplifiers in the bottom of the

rack and the sensitive equipments at the top.

SPEAKER OUTPUT SHOCK HAZARD!

These digital power amplifiers are capable of producing

hazardous output voltages. To avoid electrical shock, do no

touch any exposed speaker wiring while the amplifiers are

operating.

If you have any questions, contact your PKNC dealer

A készülékben feszültségmentesítés után is jelentős

töltésmennyiség tárolódik, ezért szervizelés vagy karbantartás

előtt az energiatárolókapacitások töltésmentesítettségét

ellenőrizni kell!

Figyelem! Veszélyes Energia ! / DANGER HAZARDOUS

ENERGY

Az erősítőkimeneti pontjain veszélyes feszültség lép fel! A

kimeneti pontokat nem szabad megérinteni,mert az súlyos

áramütést okozhat!

Közvetlenül a készülék borításának alsóvalamint felsőlapja mellett

erős elektromágneses tér alakúlhat ki, ezt az erősítő(k)

elhelyezésekor szem előtt kell tartani. Lehetőség szerint kerülje el,

hogy a rack-ben közvetlenül a végfokok közelébe érzékeny

előerősítő, DSP, EQ,stb.. eszközök kerüljenek. Jóés bevált

megoldásnak tekinthető, ha a végfokokat és egyéb

teljesítményeszközöket a rack alsórészében helyezi el, míg az

érzékenyebb készülékeket a felsőharmadban.

Intenzív kivezérlés esetén a készülék erősen felmelegedhet, ezért

az erősítő(k) elhelyezésekor ezt figyelembe kell venni,továbbá

szükség esetén kiegészítőhűtést kell használni.

Figyelem! Ezek a készülékek igen nagy hangerőkeltésére

képesek, amely halláskárosodást okozhat!

A hangosítási rendszer beállításakor vegye figyelembe a hatályos

rendelkezéseket az egészségügyi határértékekre vonatkozólag.

1.2. Rear Panel / Hátlap

1.3 230 VAC input:

230 VAC main connector (POWERCON).

The AC Main connection is made via NEUTRIK POWERCON

connector on the rear side of the device. Always check the

connector, and the cable before use it! If you find any damage,

please consult an electrician for replacement it.

It's very important to connect the ground for safety, never

use adapters that disable the ground.

Powercon Pinout:

1.3 230 VAC bemenet:

Hálózati tápfeszültségcsatlakozó(POWERCON aljzat).

Ezen a csatlakozón keresztül kerül sor a készülék 230V-os

energiaellátására. Kizárólag az eredeti és hibátlan csatlakozó-

kábelt szabad használni! Használat előtt győzödjön meg a hálózati

tápkábel sértetlenségéről.Sérült szigetelésüvagy nem megfelelő

hálózati tápkábel élet és balasetveszélyes!

A készülék földelt fémburkolattal rendelkezik és a biztonságos

üzemeltetéshez nélkülözhetetlen a megfelelővédőföldelés.

A tápcsatlakozólábkiosztása

L Phase / Fázisvezető

PE Ground / Védőföldelés

N Neutral / Nullavezető

1.4 OUTPUTS:

Channel A,B,C,D outputs (SPEAKON)

Output connectors are made via NEUTRIK speakon connectors.

Please check the installation information's table to minimize

power and damping factor losses in the speaker cables.

Recommended load impedance range is: 2 Ohm – 25 Ohm

We dont recommend using less than 2,66 Ohms loads beacuse

of high wiring losses and increased current stesses of end

stages.Using less than 2,66 Ohms may causes overheating or

triggering of protections.

Warning: There are lethal voltages at the loudspeaker

connectors when the amplifier is turned on. To prevent any

damages turn the amplifier off before connecting the

loudspeakers.

SPEAKON pinout:

1.4 KIMENETEK:

A,B,C,D csatorna kimenetek (szürke szinüSPEAKON aljzat)

Ezek a csatlakozók az erősitőteljesitmény kimenetei, ide kell

becsatlakoztatni a hangsugárzókat.A kimeneteken veszélyes

feszültség lép fel, igy igen lényeges a hibátlan kábelezés és

csatlakozások kialakitása.

Javasolt terhelőimpedancia 2,66 Ohm – 25Ohm.Nem javasoljuk

4ohm alatti terhelőimpedancia használatát a megnövekedett

kábelveszteségek valamint a végfokozatok áramigénybevétele

miatt.2,66 Ohm alatti terhelőimpedancia az erősítővédelmi

funkcióinak az aktivizálódását okozhatja.

FIGYELEM!A KÉSZÜLÉK KIMENETEIRE CSAK KIKAPCSOLT

ÁLLAPOTBAN CSATLAKOZTASSON, BONTSA A

TERHELÉST!!

A kimeneti csatlakozólábkiosztása:

LC 2002 – Channel A - normal output

LC 4004 – Channel A, Channel C – normal output

Pin 1- GND Negative Output / Negatív kimenet

Pin 2- GND Negative Output / Negatív kimenet

Pin 1+ Positive Output Positive Output / Pozitív kimenet

Pin 2+

LC 2002 – Channel A - bridge mode

LC 4004 – Channel A, Channel C – bridge mode

Pin 1-

Pin 2-

Pin 1+ Positive Output + Positive Output / Pozitív kimenet

Pin 2+ Negative Output - Negative Output / Negatív kimenet

LC 2002 – (Channel B)

LC 4004 – (Channel B, Channel D)

POS. 1+, 2+ paralell / párhuzamosan kapcsolva Positive Output / Pozitív kimenet

NEG. 1-, 2- paralell / párhuzamosan kapcsolva Negative Output / Negatív kimenet

1.5 Cooling

When using an equipment rack, mount units directly on top of each

other. Close any open spaces in rack with black panels! DO NOT

block front or rear air ventillators. The side walls of the rack should

be a minimum of one inches (2,5 cm) away from the amplifier

sides, and the back of the rack should be open.

The airflow direction: Front to rear

1.6 INPUT CH A / INPUT CH B:

Channel A,B inputs (XLRs male/female paralell)

Input connectors are made via NEUTRIK 3-pin XLR male/female

connectors.

You can use both configuration (balanced and unbalanced line),

but you must consider that unbalanced long line can introduce

noise in the audio system.

Input sensitivity: 1,45 Vrms / 1,75 Vrms (LC2002/LC4004)

Input impedance: 10KOhm + 10KOhm

XLR pinout:

1.5 A hütőlevegő-kifúvónyilások / ventillátorok

A nyilásokon keresztül áramlik ki a készüléket hütőlevegő.

Telepitéskor ügyelni kell arra, hogy a levegőszabad kiáramlását

és ezáltal a készülék hütését semmiféle tárgy ne akadályozza!

Legalább 10cm szabad helyet kell hagyni esetleges rack-

szekrénybe helyezése esetén a készülék hátfala és a szekrény

hátlapja között. Az erősítők ventillátorai a bekapcsolást követően

5s-ig teljes fordulatra kapcsolnak ezt követően pedig csökkentett

fordulatszámon működnek , így ellenőrizhetőaz állapotuk. Nagy

jelszinteknél a hőmérséklettől függetlenül is magas fordulatszámra

kapcsolnak a ventillátorok.

1.6 INPUT CH A / INPUT CH B:

A és B csatorna bementek (XLR papa-mama aljzat párhuzamosan)

Ezen csatlakozókon keresztül jut a felerősitendőhangfrekvenciás

jel az erősitőbe. Csatornánként 2db került elhelyezésreoly

módon,hogy egy XLR papa aljzat van párhuzamositva egy XLR

mamával. Minden bemenet szimmetrikus kialakitású, a névleges

érzékenység 0.775V, a bemeneti impedancia pedig 10KOhm

(bemenetek és a GND között).

A bemeneti csatlakozók lábkiosztása:

GROUND PIN 1 Földelés/árnyékolás

POS. PIN 2 Szimmetrikus +

NEG. PIN 3 Szimmetrikus -

1.7. Install Information / Telepítési információk

WARNING: NEVER CONNECT THE OUTPUT TO THE

PROTECTION EARTH, INPUT GROUNDS OR OTHER

OUTPUTS!

This is a very high power amplifier therefore perfect installation

is essential beacuse of security reasons.Unproper installation

may cause serious injuiry or fire.

WARNING: NEVER CONNECT THE OUTPUT TO A POWER

SUPPLY, GROUND, TO AVOID ELECTRICAL SHOCK OR

FIRE.

May strong magnetic field occurs close to the top cover and

bottom of equipment therefore keep away this amplifier

from low-signal level or sensitive devices , such as

preamplifiers or equalizers,etc..

The output peak currents should exceed 30Ampers

therefore use only high quality connectors and cables with

proper insulation and conductive cross-section area.

Using smaller current capacity wiring than recommended

may causes overheating of wires and fire.

Please check the table bellow related minimum output cable

requiremenst.

Figyelem! Ne kösse a kimenetet védőföldre, bemeneti földre,

másik kimeneti csatornára!

Magas teljesítményszinteken különösen fontos a megfelelő

kábelezés kialakítása az erősítőkimenete és a hangfalak között.

Figyelem! Rosszul tervezett vagy gyenge minőségű

anyagokból összeállított csatlakozók és kábelek nemcsak

megbízhatósági,hanem élet és tűzvédelmi szempontból is

veszélyesek!

Igen nagy jelentőségűa megfelelőszigetelőképességűszerelési

anyagok használata, hiszen az erősítők kimenetén 100Voltot jóval

meghaladófeszültség is felléphet! A kimeneti csúcsáram 4Ohmos

terhelőimpedancia esetén meghaladja a 30A-es értéket, így a

veszteségek elkerülése végett min. 2,5mm2 -es keresztmetszetű

sodrott hangfalkábelt használjon!

Nem megfelelőterhelhetőségűkábelezésnél a teljesítmény nem

fog eljutni a hangfalakig, ehelyett a kábeleken fog jelentkezni hő

formájában, tehát nemcsak a hangteljesítmény veszik el, hanem

még tüzet is okozhat!

Az alábbi táblázat tájékoztatójellegűadatokat tartalmaz a PKNC

mérései alapján:

LC - 2002 LC – 4004

Peak Output Voltage / Kimenőcsúcsfeszültség ~105Vpp ~105Vpp

Peak Output Current / Kimeneti csúcsáram @

4Ohm

~30A ~30A

A min @ 16Ohm l<10m 1.5mm2 1.5mm2

A min @ 8Ohm l<10m 2.5mm2 2.5mm2

A min @ 4Ohm l<10m 2.5mm2 2.5mm2

A min @ 4Ohm 10m<l<50m 4mm2 4mm2

Caution! At high power levels there is a strong

magnetic field near the output ca les.Be careful

when placing the output wires, keep as far as

possi le from sensitive low-signal equipments.

Do not mounting together the output ca les with

wires which carriyng low-level signals, such as

microphones,etc.

Never make loops with the common wires of output

ca le,If you have separated wires use twisted pairs

for reducing loop size.

Inputs:

The PKNC XE series amplifiers have balanced signal inputs

for improved sound quality characteristics

For sound quality reasons use only symmetrical wiring for

amplifier inputs in case of higher disistances than ,5m.

Balanced line is far more noise immune than unbalanced

methods.

If you want to use the lowtech unbalanced method you

have to make a connection betweem pin3 and of XLR

input connector and count with double input signal levels

for same output.

Figyelem! A hangfalkábelek közvetlen környezetében nagy

teljesítményszinteken erősen fluktálóelektromágneses tér

alakúl ki, ezért azok elvezetésénél az érzékenyebb

készülékekre gyakorolt hatást figyelembe kell venni!

Lehetőség szerint kerülje el, hogy a bemenetekhez vagy

érzékenyebb készülékekhez például előerősítőkhöz közel kerüljön,

illetve ne fogja össze ezeket a kábeleket az alacsony szintű

jelvezetékekkel.

A kimeneti kábelezés kialakításakor ügyelni kell arra, hogy az

azonos nagyságúde ellentétes áramirányúvezetékekkel ne

hozzunk létre hurkokat, azaz a hangfalat bekötő+ illetve - ér minél

közelebb kerüljön egymáshoz. Jómegoldás a kéteres, hajlékony

hangfalkábel használata, ha ilyen nem áll rendelkezésre,akkor a

sodrott érpár is kielégítőmegoldást nyújthat. Tömör rézvezeték

nem alkalmas hangfalkábelnek, helyette lehetőség szerint

flexibilis,sok elemi szálból állóOFC kábelt kell használni.

A bemenetek:

A PKNC LC sorozatúvégfokok szimmetrikus analóg bemenetekkel

rendelkeznek mert csak így érhetőek el magasabb minőségi

paraméterek hosszabb kábelezés esetén. Szimmetrikus vezérlést

feltételezve a végfok nem a +és a földvezeték között fellépő

feszültséget értelmezi hanem a +és a -jelvezetékek különbségi

jelét, ahol a harmadik földvezetőcsak az árnyékolás szerepét tölti

be. Erősen javasoljuk a szimmetrikus jelátvitel alkalmazását abban

az esetben is ha a jelforrást az erősítővel összekötőkábel csak 1-

1.5m.

A szimmetrikus átvitel jóval érzéketlenebb a környezeti zavarokra

és a földelési problémákra mint az asszimmetrikus.

Természetesen asszimmetrikus módon is kivezérelhatőek a

végfokok, de ebben az esetben az érzékenység a felére

csökken, továbbáminőségromlással is számolni kell. Továbbá

a 3-as és 1-es lábakat össze kell kötni az átjátszókábelek XLR

csatlakozóiban.

The maximum output signal level is set by

configureable limiter.

Light of AGR led signs if the limiter is in action.Flashing

duration of AGR lamp is directly related to signal

compression ratio.

The limiter stage is contignously reducing the voltage

amplification while whole components of signal gets into

the presetted Voltage margins.

CAUTION! The maximum input level of the +/- pins

referred to the Ground should not exceed 5V beacuse

it would cause dammage of input stage in amplifier.

A beépített limiter megakadályozza az erősítőtúlvezérlését abban

az esetben, ha a bemeneti jelszint meghaladja a beállított

kivezérlési értéket.A limiter fokozat működését az előlapon

elhelyezett piros AGR (Automatic Gain Reduction) led felvillanása

jelzi.

A limiter áramkör addig csökkenti a rendszer erősítését, ameddig a

bemeneti jel minden komponense a torzítatlan kivezérlési

tartományon belülre kerül, így gyakorlatilag dinamikakompresszor

szerepet is ellát.

Figyelem!A bemeneti jelszint földhöz képest valamint a

bemenetek között nem haladhatja meg a 15V

értéket, mert az meghibásodást okozhat!

Amennyiben szükséges az erősítőteljes kimeneti teljesítményét

kihasználni, akkor optimális beállításnak tekinthető, ha az AGR

visszajelzőLED a dinamikacsúcsoknál felvillan. A limiter értékek

nem állíthatóak az LC széria esetén.

FIGYELEM! A KÉSZÜLÉK BEMENETEIRE CSAK KIKAPCSOLT

ÁLLAPOTBAN CSATLAKOZTASSA VAGY BONTSA A

BEMENETI KÁBELEKET!!

2.0 Front Panel / Előlap:

LC2002 LC4004

2.1. POWER: standby switch

It is swithes the device to standby. WARNING! If the device is

standby the power supply is still working! DO NOT OPEN THE

COVERS!.

2.2. READY A / B / C / D: endstage status LED

It shows the state of endstage and it is controlled by the main

microprocessor. After switching on both channels' status LED

have to light for 5s.

2.3. TEMP: temperature and overheating status LED

It shows the actual inner temp. Normally it doesn't light/flash.

When the temperature of the heatsink endstage/power supply is

above 70 C the TEMP LED starts flashing and the maximum

output power of the amplifier decreases by 12%, above 76C,

33%. If the power decrease cannot cool back the heatsink

under 85C then the endstage will be muted..

In case of muting the TEMP led is light, and the

OVERHEATING fault window appears on the display. When the

temperature decreases under 70C the amplifier automatically

switches on. In case of TEMP activation the reason should be

found.

2.4. PROT: short circuit/overload

When the speaker impedance is so low that it dangers the

correct work of the device, the problematic output is to be mute.

This state is shown by PROT led. When one of the channels

become mute because of overload, the other channel still

works!

2.5. SIGNAL:

The signal Led's brightness shows the actual output power.

2.6. AGR: Automatic Gain Reduction

When the input level of the amplifier is higher than the specified

value, the input stage decreases the gain till every component

of the input signal will be in the safe output range. With this it

can be ensured that the output signal don't suffer any important

distorsion because of any input signal fault. Above it this can be

a dinamic compressor / limiter, too.

If you want to use the maximal power of the amplifier it s

optimal when AGR LED flashes at peak of signal. The

continous light of AGR LED warns to overload, though the

amplifier is still able to reduce the gain up till appr. 5Vrms input

voltage.

2.1. POWER: üzemmód kapcsoló

A készülék üzemmód kapcsolója, készenléti és bekapcsolt állapot

között.

2.2. READY A / B / C / D: készenléti állapotjelzőLED

A végfokok üzemképes álapotát jelzőLED, a készülék müködését

felügyelőmikroprocesszor vezérli. Bekapcsolást követően 5s

múlva minden csatorna készenléti állapotjelzőjének világitania kell.

2.3. TEMP: hőmérséklet és túlmelegedés jelző

A készülék belsőhőmérsékletét jelzőLED. Normál üzemeltetési

körülmények között nem szabad világitania. Amennyiben a

végfokok hütőtönkjeinek a hőmérséklete meghaladja a 70C-t, a

TEMP LED villogni kezd és az erősitőmaximális kimeneti

teljesitménye 12%-al csökken, 76 C felett 33%-al csökken. Ha a

teljesitmény csökkentése sem képes mérsékelni a hőmérsékletet

85C alá, akkor a végfok némitásra kerül. Némitás esetén a TEMP

LED viágit, a kijelzőn megjelenik a túlmelegedés hibaüzenet. Ha a

hőmérséklet 70C alácsökken, akkor az erősitőautomatikusan

visszakapcsol. A TEMP aktiválódása esetén a kiváltóokot meg kell

keresni.

2.4. PROT: Rövidzárlat/túlterhelés

Amennyiben a végfokozatot terhelőimpedancia olyan alacsony,

hogy az veszélyezteti a készülék müködőképességét, akkor a

problémás kimenet némitásra kerül. Ezt az állapotot az előlapon

elhelyezett PROT cimkéjüintenziv piros fénnyel világitólámpa

jelzi. Ha a készülék egyik csatornája túlterhelés miatt némitott

állapotba került, akkor a másik csatorna még müködöképes.

Normál üzemeltetési körülmények között ez a jelzés nem világithat,

ha mégis akkor valami komoly problémáról van szó, amelyet fel kell

deriteni!

2.5. SIGNAL

A LED fényereje változik a kimenőfeszültség függvényében.

2.6. AGR ( Automatic Gain Reduction ) Automatikus erősités

csökkentés/Limiter

Amennyiben az erősitőbemeneti jelszintje meghaladja a beállított

névleges értéket, akkor a bemeneti fokozat

addig csökkenti az erősitést, ameddig a jel minden komponense a

biztonságos kivezérlési tartományon belül marad. Igy biztositható,

hogy a kimeneti jel ne szenvedjen lényegi torzulást egy esetleges

jelszintbeállitási hiba miatt. Továbbáez a fokozat egyfajta

dinamikakompresszor/limiter szerepet is ellát.Ha az erősitőteljes

kimeneti teljesitményét ki kivánja használni, akkor optimális

beállitásnak tekinthető, ha az AGR LED a nagyobb

dinamikacsúcsoknál felvillan. A folytonosan világitóAGR erős

túlvezérlésre figyelmeztet, bár az erősitőebben az esetben is

kb.5Vrms bemeneti feszültségig képes a jel klippelésmentes

leszabályozására.

3.0 Filters

LC Series has internal filters (low pass, high pass) and it

has bridge and mono function. For setting the options,

please remove the cover plate (2 screws) from the front

panel.

The following figure shows the possible options.

Az LC készülékek rendelkeznek állíthatószűrőkkel, valamint

hídalási és mono opcióval. A szűrők beállítása az előlapon található

takarólemez (2 csavar kilazítása) eltávolításával lehetséges.

Az opciókat DIP kapcsolósor segítségével lehetséges kiválasztani,

az alábbi ábra szerint:

Declaration of Conformity

Manufacturers Name:

PKN Controls Kft.

Manufaturers Adress:

24 Agyag u.

Székesfehérvár

8000

HUNGARY

Equipment name: Professional Audio Power Amplifier

Family name: LC

Models: PKNC LC-2002 / PKNC LC-4004

The following Safety Standards applied:

EN 60065:1998 Safety Requirements Standard for Audio / Video Appliences

The following EMC Standards applied:

EN 55103-1:1995 Electromagnetic Compability (Standard for Audio/Video and

Entertainment Lighting Control Apparatus for Professional Use, I : Emissions)

EN 61000-4-2:1995 Electrostatic Discharge Immunity (Criteria 'B', 4/8KV)

EN 61000-4-3:1996 Radiated High Frequency Electromagnetic Immunity

EN 61000-4-4:1995 Electrical Transient Immunity

EN 61000-4-5:1995 Surge Immunity

EN 61000-4-6:1996 Immunity to Conducted Disturbances Induced by Radio-

Frequency Fields

EN 61000-4-11:1994 Voltage Variations,Steps,Short Interruptions

I certify that the equipment conforms to the requrements of the EMC Concuil Directive

89/336/EEC as amended by 92/3 /EEC and 93/68/EEC and the requrements of the Low Voltage

Directive 73/23/EEC as amended by 93/68/EEC.

Date of Issue: 26.06.20 0

Signed by:

PÉTER PAPP

(*) The product is tested in a normal users enviroment.

About line harmonics please refer your power supplier.

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels PKN Controls Amplificateur

PKN Controls

PKN Controls XD 2500 Manuel utilisateur

Manuels Amplificateur populaires d'autres marques

ASTRO

ASTRO HVO V40 P Manuel utilisateur

Marantz

Marantz SUPERSCOPE BLA-545 Instructions de montage

NAD

NAD CI980 Manuel utilisateur

Technics

Technics SE-CH770 Manuel utilisateur

Harman Kardon

Harman Kardon HK6300 Manuel utilisateur

NAD

NAD T975 Manuel utilisateur

McIntosh

McIntosh MA6850 Manuel utilisateur

Electro-Harmonix

Electro-Harmonix ENGLISH MUFF’N Manuel utilisateur

Viatron

Viatron Autrix Manuel utilisateur

GME

GME GA9800 Manuel utilisateur

Atlas

Atlas CP700 Manuel utilisateur

Roland

Roland KC-1000 Manuel utilisateur

Pyle

Pyle PFMRA350BW Manuel utilisateur

Advantage

Advantage S-250 Manuel utilisateur

IRT Electronics

IRT Electronics DVA-3007 Manuel utilisateur

Dimavery

Dimavery BA-100 Series Manuel utilisateur

Sony

Sony XM-S400D Manuel utilisateur

Schertler

Schertler ROY X Manuel utilisateur
