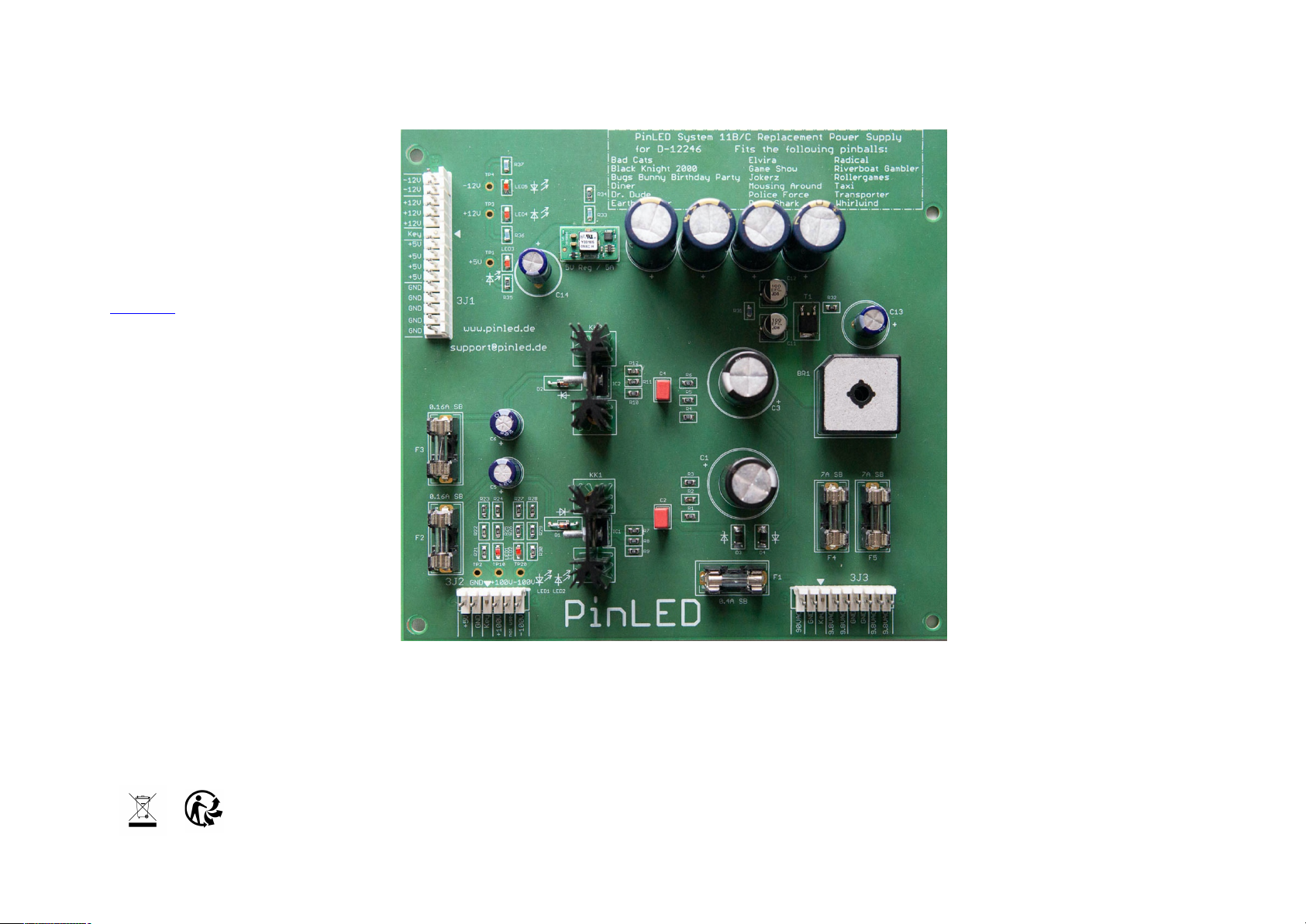

Einbauanleitung für das
PinLED System 11 Power Supply Platine 10023
Bevor Sie mit dem Einbau Ihres neuen PinLED System 11
Power Supply Board beginnen, überprüfen Sie bitte den Inhalt
der Verpackung.
1. Die neue PinLED System 11 Power Supply
Platine
2. Diese Anleitung
ACHTUNG: Lesen Sie bevor Sie mit dem Einbau beginnen,
diese Anleitung sorgfältig durch. Arbeiten Sie nur am Gerät,
wenn der Netzstecker gezogen ist. Wenn Sie sich nicht sicher
sind, fragen Sie bitte vorher eine fachkundige Person für die
elektrischen Arbeiten.
Für den Umbau wird nur ein Kreuzschraubendreher mittlerer
Größe benötigt. Wenn Sie Fragen zum Umbau auf die neue
PinLED System 11 Power Supply Platine haben, können Sie
mit Ihnen in Verbindung setzen, um eventuelle Probleme zu
lösen. Wenn Sie folgende Punkte beachten, gelingt Ihnen der
Umbau schnell und sicher.
1. Netzstecker ziehen.
2. Glasscheibe der Backbox entfernen und an
einem sichern Platz ablegen.
3. Holztür des Kopfteils öffnen.
4. Kabelverbindungen zur alten Power Supply
Platine abziehen.
5. Die vier Befestigungsschrauben des alten
Power Supply Platine herausschrauben (wird
für die Befestigung des neuen PinLED System
11 Power Supply Platine benötigt).
6. Alte Power Supply Platine entfernen.
7. PinLED System 11 Power Supply Platine in
Position bringen.
8. Mit den vier Schrauben die PinLED System 11
Power Supply Platine befestigen.
9. Steckverbindungen wieder herstellen. Sie
können keine Stecker vertauschen!
10. Holztür des Kopfteils wieder schließen.
11. Glasscheibe der Backbox wieder einsetzen.
12. Netzstecker einstecken.
13. Gerät einschalten und losspielen.
Installation instructions for the
PinLED System 11 Power Supply Board 10023
Before you start installing your new PinLED System 11 Power
Supply Board, please check the contents of the packaging.
1. The new PinLED System 11 power supply board
2. This guide
ATTENTION: Read these instructions carefully before starting the
installation. Only work on the device when the mains plug is
unplugged. If you are not sure, please ask a competent person for the
electrical work beforehand.
Only a medium-sized Phillips screwdriver is required for the
conversion. If you have any questions about the conversion to the
new PinLED System 11 Power Supply board, you can contact me at
you observe the following points, the conversion will be quick and
safe.
1. Pull out the mains plug.
2. Remove the backbox glass pane and place in a safe
place.
3. Open the wooden door of the headboard.
4. Disconnect the cable connections to the old power
supply board.
5. Unscrew the four fastening screws of the old power
supply board (required for fastening the new
PinLED System 11 power supply board).
6. Remove old power supply board.
7. Position the PinLED System 11 power supply
board.
8. Fasten the PinLED System 11 Power Supply board
with the four screws.
9. Restore plug connections. You cannot mix up
plugs!
10. Close the wooden door of the headboard again.
11. Reinsert the glass pane of the back box.
12. Plug in the mains plug.
13. Switch on the device and start playing.
Instructions d'installation de la carte d'alimentation
PinLED System 11 10023
Avant de commencer l'installation de votre nouvelle carte
d'alimentation PinLED System 11, veuillez vérifier le contenu de
l'emballage.
1. La nouvelle carte d'alimentation PinLED System 11
2. Ce guide
ATTENTION: Lire attentivement ces instructions avant de
commencer l'installation. Ne travaillez sur l'appareil que lorsque la
fiche secteur est débranchée. En cas de doute, veuillez vous adresser
au préalable à une personne compétente pour les travaux électriques.
Seul un tournevis cruciforme de taille moyenne est nécessaire pour
la conversion. Si vous avez des questions sur la conversion vers la
nouvelle carte d'alimentation PinLED System 11, vous pouvez me
résoudre tout problème. Si vous observez les points suivants, la
conversion sera rapide et sûre.
1. Débranchez la fiche secteur.
2. Retirez la vitre du boîtier arrière et placez-la dans un
endroit sûr.
3. Ouvrez la porte en bois de la tête de lit.
4. Débranchez les câbles de connexion à l'ancienne
carte d'alimentation.
5. Dévisser les quatre vis de fixation de l'ancienne
carte d'alimentation (nécessaires à la fixation de la
nouvelle carte d'alimentation PinLED System 11).
6. Retirez l'ancienne carte d'alimentation.
7. Positionner la carte d'alimentation PinLED System
11.
8. Fixez la carte d'alimentation PinLED System 11
avec les quatre vis.
9. Rétablissez les connexions enfichables. Vous ne
pouvez pas mélanger les prises!
10. Refermez la porte en bois de la tête de lit.
11. Réinsérez la vitre du boîtier arrière.
12. Branchez la fiche secteur.
13. Allumez l'appareil et commencez à jouer.
Installatie-instructies voor de
PinLED System 11 Power Supply Board 10023
Controleer de inhoud van de verpakking voordat u begint met het
installeren van uw nieuwe PinLED System 11 Power Supply Board.
1. Het nieuwe PinLED System 11 voedingsbord
2. Deze gids
LET OP: Lees deze instructies zorgvuldig door voordat u met de
installatie begint. Werk alleen aan het apparaat als de stekker uit het
stopcontact is. Als u het niet zeker weet, vraag dan vooraf een
bevoegd persoon voor de elektrische werkzaamheden.
Voor de ombouw is alleen een middelgrote
kruiskopschroevendraaier nodig. Als je vragen hebt over de
conversie naar het nieuwe PinLED System 11 Power Supply-board,
contact met je op om eventuele problemen op te lossen. Als u de
volgende punten in acht neemt, is de conversie snel en veilig.
1. Trek de stekker uit het stopcontact.
2. Verwijder de ruit van de inbouwdoos en leg deze op
een veilige plaats.
3. Open de houten deur van het hoofdeinde.
4. Ontkoppel de kabelverbindingen naar de oude
voedingsprint.
5. Draai de vier bevestigingsschroeven van de oude
voedingsprint los (benodigd voor bevestiging van de
nieuwe PinLED System 11 voedingsprint).
6. Verwijder de oude voedingskaart.
7. Plaats de voedingsprint van het PinLED System 11.
8. Bevestig de PinLED System 11 Power Supply-kaart
met de vier schroeven.
9. Stekkerverbindingen herstellen. Stekkers kun je
niet door elkaar halen!
10. Sluit de houten deur van het hoofdeinde weer.
11. Plaats de ruit van de achterkap terug.
12. Steek de stekker in het stopcontact.
13. Schakel het apparaat in en begin met spelen.
