PIKO 36018 Manuel utilisateur
36018 LED Innenbeleuchtung Pwg88
Interior Lighting for G Pwg88
Einbau Innenbeleuchtung
Installation Interior Lighting
Beim Anschluss der beiden Kabel bitte auf gleiche Ausrichtung der Kontakte achten.
When connecting the two wires, please pay attention to the alignment position of the contacts.
Technische Daten:
Spannungsbereich 5 - 24 V DC
Leistungsaufnahme 20 mA
Maße ca. 280 x 110 x 35 mm
Technical data:
Voltage range 5 - 24 V DC
Power input 20 mA
Dimensions ca. 280 x 110 x 35 mm
36018-90-7000_2022
1
2
2
4
3
3a
Licht 1
Schlusslicht
vorne
PluX16 Schnittstelle
PluX16 port
Schlusslicht
hinten
Licht 2
Licht 3
Licht 4
Anschlussbelegung der PluX16 Schnittstelle
pin configuration of the PluX16 port
Pin Signal Funktion
1
2
3 GND
4
5LV Schlusslicht vorne /
rear light front
6 AUX3 Licht / light 3
7 PLUS V+
8 AUX4 Licht / light 4
9
10 Gleis R Gleis rechts /
Track right
11 LH Schlusslicht hinten /
rear light rear
12 Gleis L Gleis links / Track
left
13
14 AUX1 Licht / light 1
15
16 AUX2 Licht / light 2
3b

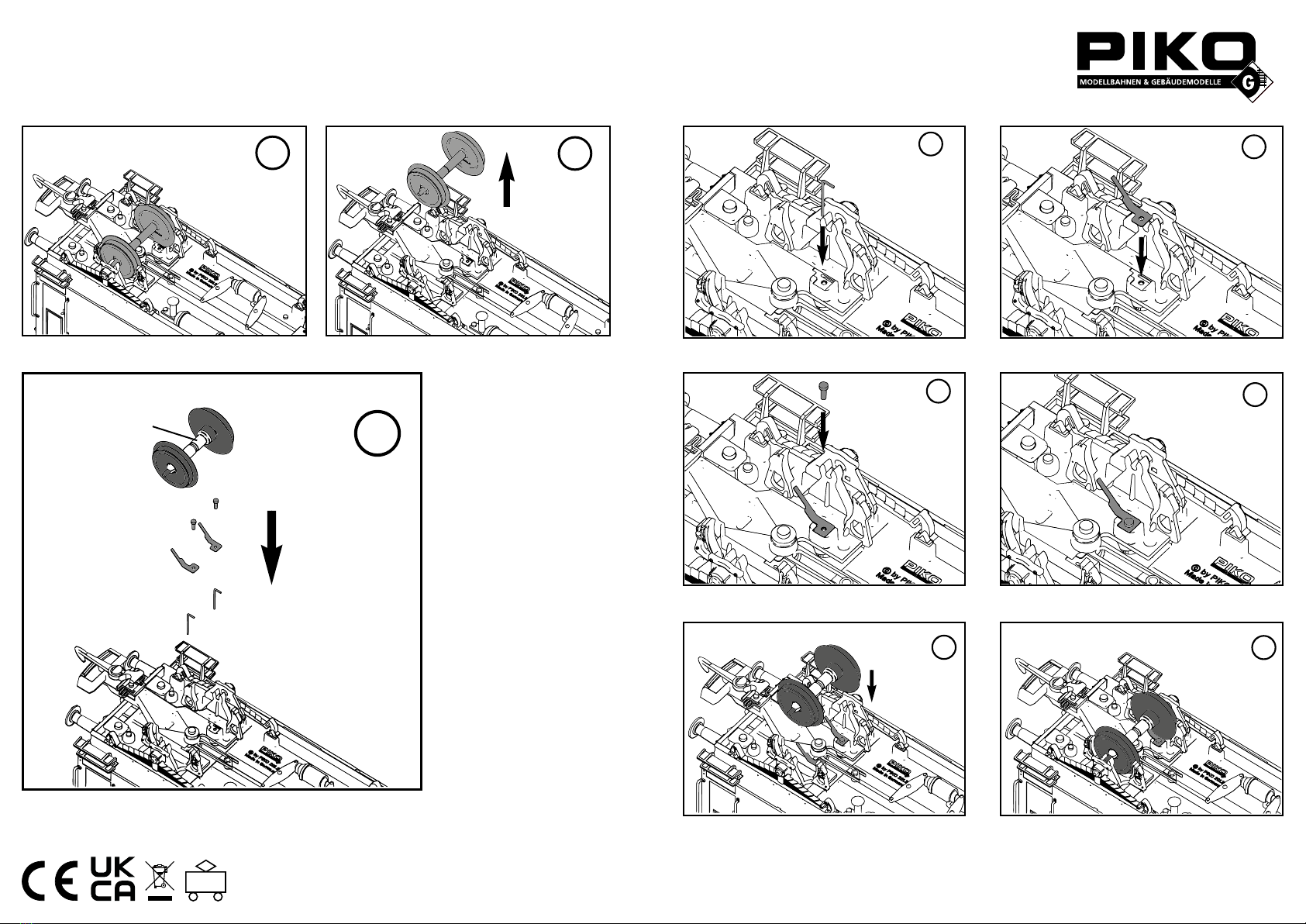

Einbau Metallradsatz
Installation metal wheelset
1
3
!
#36165 Metallradsatz
wheel set
nicht enthalten
not contained
3b
23a
3c
3e
3d
3f
PIKO Spielwaren GmbH · Lutherstr. 30 · 96515 Sonneberg, GERMANY
