Colour television Chassis

EM2E

AA 02.02

New Side I/O, Top Control and Mains Switch Panel

In week 225 the following panels are introduced in the set 29PT8607:

• Mains Switch Panel [K]

• Side I/O Panel [L]

• Top Control Panel [M]

In this service information the (changed) schematics, PCB layouts and

spare parts list are given. To use the existing Block diagrams, wiring

diagrams, I2C overviews, supply line overview and chassis overview

the schematics character [E] has to be replaced by [K], [O] by [L] and

[P] by [M].

Neues Side I/O, Top Control und Mains Switch Panel

In der Woche 225 wurden folgende neue Platinen zusammen mit dem

Modell 29PT8607 introduziert:

• Netzschalterplatine (Main-Switch-Panel) [K]

• Seitliche E/A-Platine (Side I/O-Panel) [L]

• Lokale Ortsbedienung (Top Control Panel) [M]

Mit dieser Serviceinformation werden die (änderten) zugehörigen

Schaltbilder, das Platinenlayout und die

Ersatzteil-Stücklisten veröffentlicht. Um die bereits bestehenden Block-

und Verkabelungsdiagramme, die I2C-Bus-Übersicht sowie die

Übersichten der Spannungsversorgungsleitungen bzw. der

Chassisausführungen weiter nutzen zu können müssen folgenden

Einzelschaltbilder ersetzt werden: Diagramm [E] durch Diagramm [K],

[O] durch [L] und Diagramm [P] durch [M].

Nouvelles platines E/S, Commande supérieure,

Platine Commutateur Secteur.

Depuis la semaine 225 les platines suivantes sont introduites dans

l'appareil 29PT8607:

• Platine commutateur secteur [K]

• Platine E/S de coté [L]

• Platine de Commandes en partie supérieure [M]

Cette information service done les schémas, implantations et liste des

pièces correspondant. Pour utiliser les schémas bloc, de cablage, I2C,

alimentation et vue d'ensemble du châssis les repères de schéma [E]

doivent être remplacés par [K], [O] par [L] et [P] par [M].

Spare parts list

EN 2 EM2E AA 02.02

Spare parts list

Mains Switch Panel [K]

Various

01573104 311 02421 Cable 5p 480mm

01773104 311 03011 Cable 2p 340mm

0201 2422 025 16268 2p male

0202 2422 025 16268 2p male

0203 2422 025 06353 5p male

1910 9322 127 54667 IR receiver TSOP1836UH1

1951 2422 128 02972 Power switch



2930 4822 124 41584 100µF 20% 10V

2931 4822 124 41796 22µF 20% 16V

2932 4822 124 11913 22nF 20% 275V



3957 4822 053 21335 3.3MΩ5% 0.5W

3966 4822 053 21335 3.3MΩ5% 0.5W

3978 4822 051 30101 100Ω5% 62mW

3981 4822 051 30392 3kΩ9 5% 63mW

3982 4822 116 52219 330Ω5% 0.5W

3985 4822 117 13632 100kΩ1% 620mW

3986 4822 051 30221 220Ω5% 62mW

3988 4822 051 30479 47Ω5% 62mW

3989 4822 051 30102 1kΩ5% 62mW

3990 4822 117 13632 100kΩ1% 620mW

3991 4822 050 11002 1kΩ1% 0.4W



6901 9322 050 99682 LTL-10224WHCR

6954 4822 130 30621 1N4148



7900 3198 010 42320 BC857BW

7901 3198 010 42310 BC847BW

7902 4822 130 11418 TCDT1102G

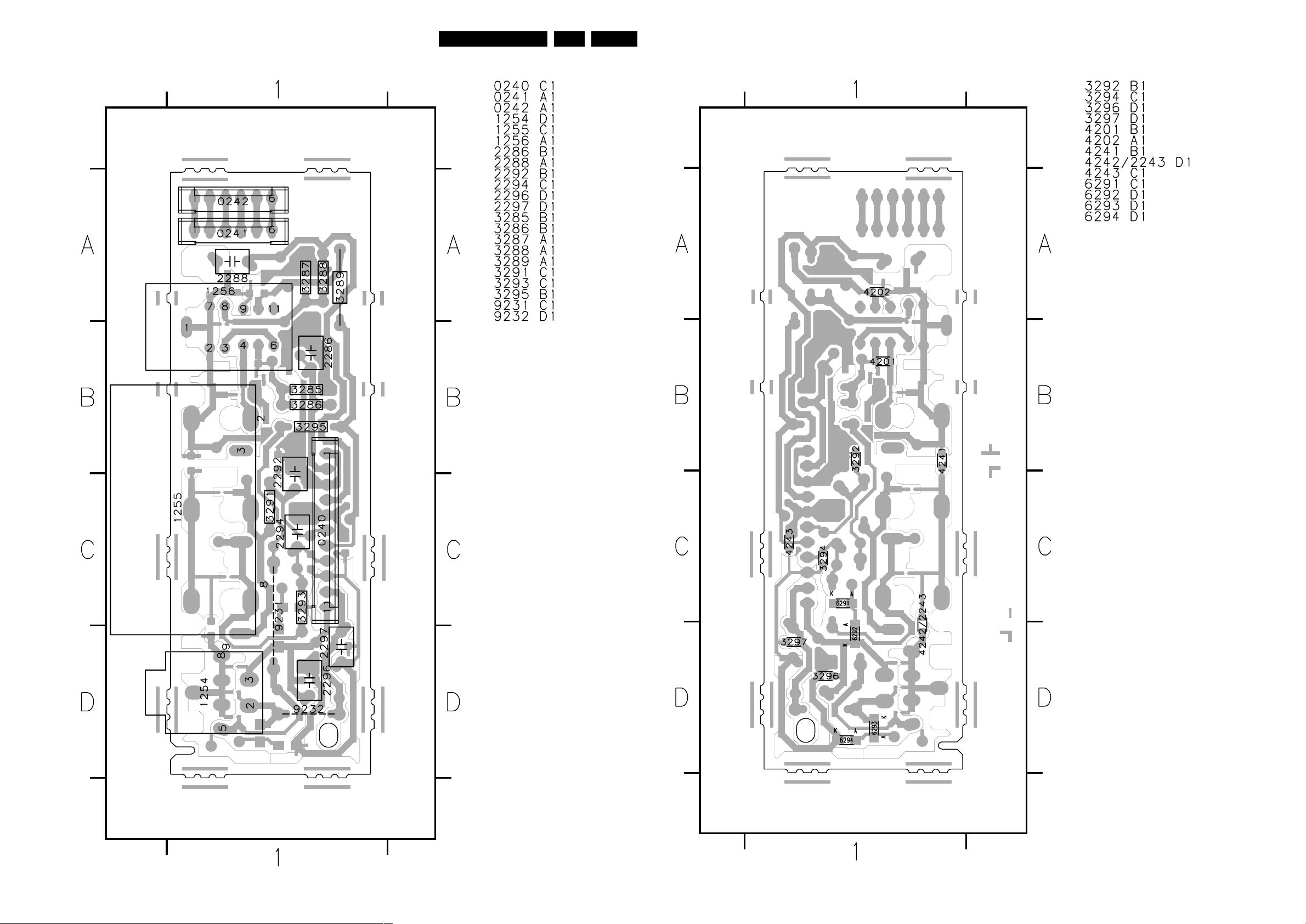

Side I/O panel [L]

Various

0240 2422 025 12485 Conn 11P

1254 4822 267 31014 Headphone socket

1255 4822 265 11606 Conn 3P



2286 4822 122 33642 150pF 5% 50V

2288 4822 122 33642 150pF 5% 50V

2292 5322 122 32311 470pF 10% 100V

2294 5322 122 32311 470pF 10% 100V

2296 4822 122 30043 10nF 80% 63V

2297 4822 122 30043 10nF 80% 63V



3285 4822 116 52201 75Ω5% 0.5W

3286 4822 116 52176 10Ω5% 0.5W

3287 4822 116 52201 75Ω5% 0.5W

3288 4822 116 52176 10Ω5% 0.5W

3289 4822 116 52249 1k8 5% 0.5W

3291 4822 050 11002 1k 1% 0.4W

3292 4822 117 10834 47k 1% 0.1W

3293 4822 050 11002 1k 1% 0.4W

3294 4822 117 10834 47k 1% 0.1W

3295 4822 116 52276 3k9 5% 0.5W

3296 4822 117 10833 10k 1% 0.1W

3297 4822 117 10833 10k 1% 0.1W



6291 9340 548 61115 PDZ12B

6292 9340 548 61115 PDZ12B

6293 9340 548 61115 PDZ12B

6294 9340 548 61115 PDZ12B

Top Control Panel [M]

Various

0215 4822 267 10748 3P

1091 4822 276 13775 Switch

1092 4822 276 13775 Switch

1093 4822 276 13775 Switch

1094 4822 276 13775 Switch



3091 4822 051 20561 560Ω5% 0.1W

3092 4822 051 20391 390Ω5% 0.1W

3093 4822 051 20561 560Ω5% 0.1W

3094 4822 117 11504 270Ω1% 0.1W

3095 4822 051 20332 3k3 5% 0.1W

3096 4822 117 11139 1k5 1% 0.1W



6091 4822 130 31983 BAT85

8345 4822 320 12511 3P 1500mm

Electrical Diagrams and PWB’s 3EM2E AA 02.02

Electrical Diagrams and PWB’s

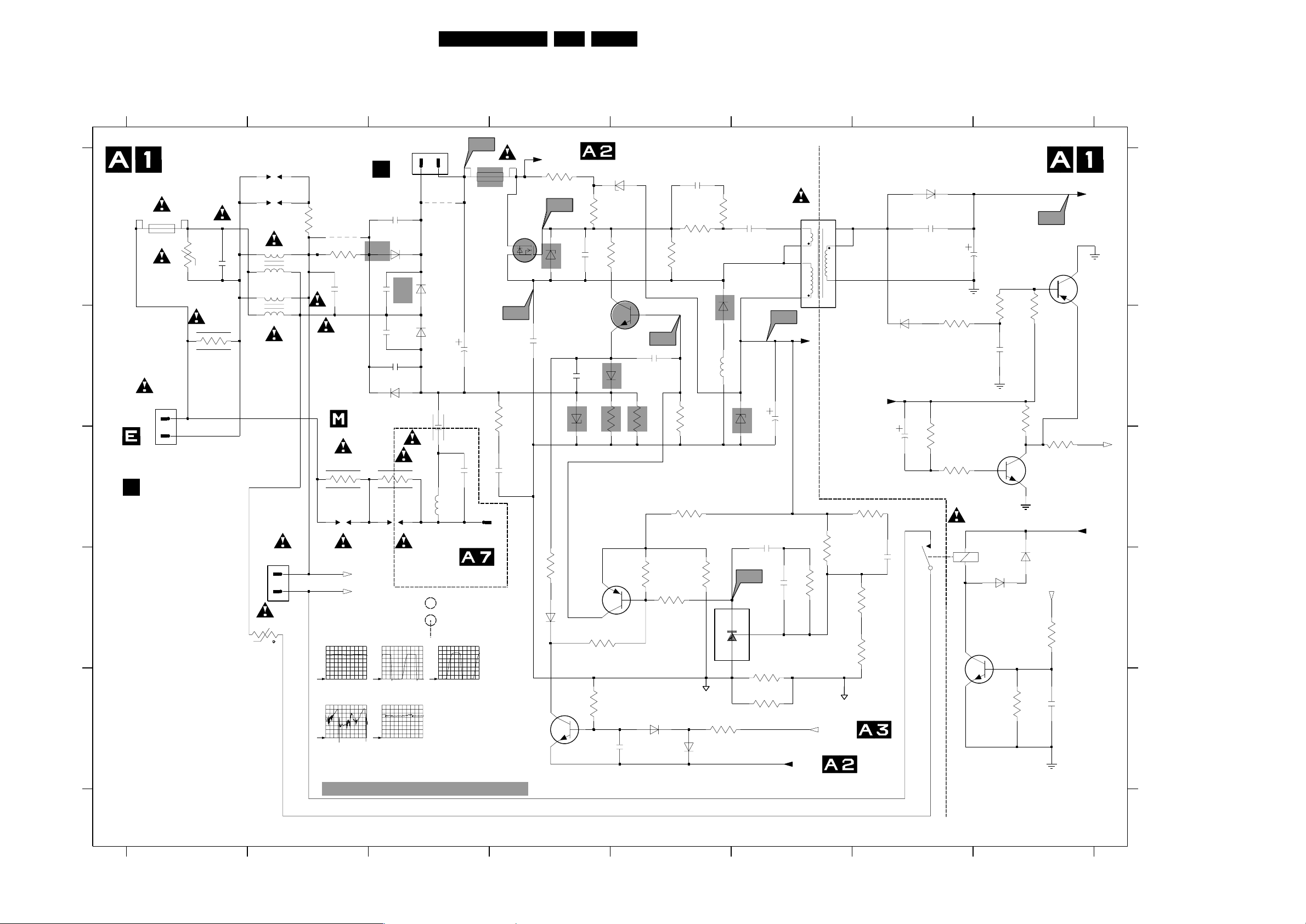

Large Signal Panel: Main Supply

CL26532071_004.eps

250602

P1 +375V

50V / div DC

2ms / div

P2 7504_S

50V / div DC

2us / div

P3 7504_G

50V / div DC

2us / div

P4 7502_B

0.2V / div DC

2us / div

P5 7505_K

2V / div DC

2us / div

P6 VBATT=140Vdc

P7 Sound Supply =33Vdc

11.1V

SWITCH RELAY

-19.5V

DEGAUSSING

0.14V

6511 D8

6512 D8

6514 B6

6515 B4

6516 E5

0.2V

(5.1V)

(5.3V)

-23.1V -19.5V

)

DEGAUSSING

2.6V

160V

6517 E5

6518 D4

7501 A8

7502 B4

7504 A4

7505 D4

7506 D6

7510 C8

7528 D8

7529 E4

9502 A3

9506 A2

MAIN SUPPLY

5.3V

FROM

(SOUND - SUPPLY)

BYV28-400

1201 OF

(HOT)

FROM

32.7V

COIL

TO A7-1

0062 OF

(5.3V)

0.9V

(COLD)

(314V)

(4.7V)

0.44V

156V

(FROM

(NOT FOR EUROPE)

(FROM A7 - 26)

1501

100n

2540

6K8

3508

9502

DSP

1001

GND-SSP

(2.8V)

(COLD)

0.44V

3516

7528

BC337-25

470R

3501

83R

5505

3502

4M7

BZX55-B15

6510

47p

2518

7506

TL431CLP

3545

680K

3535

180K

7504

BYD33D

6509

3530 E4

3531 D4

3533 E5

3535 C7

3536 B8

145V

300V

145V

145V 0V

3538 C8

3540 C7

3542 E6

3543 A5

3544 B4

3545 C7

3546 B7

5503 B2

5504 A2

5505 B5

5506 A6

5510 C3

6501 A3

6502 A3

6503 B3

6504 B3

6505 A4

6506 B4

6507 A7

6508 B5

6509 B7

6510 A5

3512 A5

3513 A4

3514 B4

3515 B5

3516 D2

10.5V

141V

0.44V

0.9V

142V

156V

(FROM A2)

(TO )

0301 OF

0.14V

(FROM

(POR)

3517 B8

3518 A4

3519 D4

3520 C5

3521 B1

3522 D5

3523 D6

3524 D5

3525 D5

3526 E6

3527 D7

3528 E8

3529 D8

2523 A4

2528 E8

2530 E5

2531 D7

2536 C7

( )

NORMAL

142V

STANDBY

0.15V

300V

149V

T4AH-250V

F2,5AH-250V

2537 A2

2538 C4

2539 B3

2540 B3

2541 B8

3500 A2

3501 A2

3502 C3

3503 C2

3504 B5

3506 B8

3507 D6

3508 A4

3509 A1

3510 D7

3511 A5

0001 A2

0002 C2

0003 C3

0.14V

0202 OF

FROM

0202 OF

10.5V

0010 B1

0020 D2

0037 A3

1001 A2

1002 D8

1003 C4

1501 A1

1503 A3

2501 B4

2502 B5

2503 A6

2505 C3

2507 A1

2508 A3

2509 A3

2510 B3

2512 A7

2513 C6

2514 D6

2515 B6

2518 A5

2519 A7

2520 B4

2521 C3

3524

BAT85

6517

3527

100n

2539

0037 VA

2n2

2519

3523

GND-AUD

160K

3507

4K7

3529

2510

220u

6502

1N5062 (COL)

6501

2509

2n2

6515

BZV85-C5V6

1N5062 (COL)

6504

2538

4n7

3544

47R

2507

470n

100n

2520

0001

BC847B

7510

0020

100n

2528

120K

3518

33K

3520

2536

0010

BAS216

6518

9506

820R

3510

3515

GND-SSP

3531

6K8

GND-STB

47u

2515

1N5062 (COL)

6503

2531

1n5

GND-SUP

3540

47K

5506

110

2322595

3509

470p

2513

6512

BAS216

1N4148

6506

1002

5504

3542

0R15

6507

BYV28-200/20

68K

3512

1503

2n2

2508

BC857B

7505

470R

3504

3538

470R

2514

330p

0R1

3526

2503

33n

6508

BAS216

6511

BC847B

7529

83R

7502

BF487

5510

6K8

3522

3K9

3511

2521

270p

330K

3513

2n2

2502

470p

2523

3514

3521

4M7

1003

6514

BZT03-C

47R

3525

2512

3n3

2505

2537

22n

CU150040

0002

10K

3528

6516

BAS216

3543

4R7

CU150040

0003

4M7

3503

2541

470n

4K7

3546

100n

2530

5503

3536

100K

3500

1R5

3519

22K

GND-SSP

3533

15R

3530

68K

GND-SSP

1n5

2501

7501

BC857B

BZX79-C15

6505

68K

3517

47K

3506

+28V

STANDBY

VBATT

DEG2

+11D

DEG1 DEGAUSS-INPUT

STAND-BY

+5.2V

-20V

+375V

MAIN SUPPLY REPAIR KIT: 3122 785 90100

12 3 45 6 78

4EM2E AA 02.02
