Addendum for the use of VESA wall mounts

ENGLISH

There are many styles and manufacturers of VESA wall mounts.The type of wall mount you choose will determine whether spacers are required, and

what length bolts are required for secure mounting. Ensure that there is enough of a gap between the wall and the back of the TV set, so that the

cables (power cord, audio cables, and video cables) are not pinched, stressed, or strained. If the wall mount you choose has a slim profile and places

the TV very close to the wall, you may need to purchase spacers to ensure sufficient gap between the TV and the wall.

The bolt length should be 15mm. If you use a spacer, the bolt length should be spacer length plus 15mm. For example, if you determine you need to

use a 40mm spacer to have enough gap for the cables, the bolt length you should use would be 55mm (40mm + 15mm).

Wall mount theTV

WARNING: Wall mounting of theTV should only be performed by qualiﬁed installers. Koninklijke Philips Electronics N.V.B

bears no responsibility for improper mounting that results in accident or injury.

Step 1 Purchase aVESA-compatible wall bracket

Depending on the size of your TV screen, purchase a wall bracket, bolts and, optionally, spacers.

TV screen size

(inches)

VESA-compatible wall bracket

(millimeters)

Bolt and spacer type (not supplied) Special instructions

32 Adjustable 300 x 300 4 of M6x10mm steel bolt

4 of M6x50mm steel bolt with 40mm

spacer

Adjust bracket to 200 x 300 before securing to

the TV.

42 or larger Fixed 400 x 400 4 of M8x15mm steel bolt

4 of M8x55mm steel bolt with 40mm

spacer

None

Note:You can purchase a VESA-compatible wall bracket fromDwww.shopping.philips.com/wallmounts.

Step 2 Remove theTV stand

Note: Stand may differ according toTV model. These instructions are only applicable to TV models with installed stands. If yourTV stand is notD

installed, skip to Step 3 Connect cables.

12NC 3139 125 40422

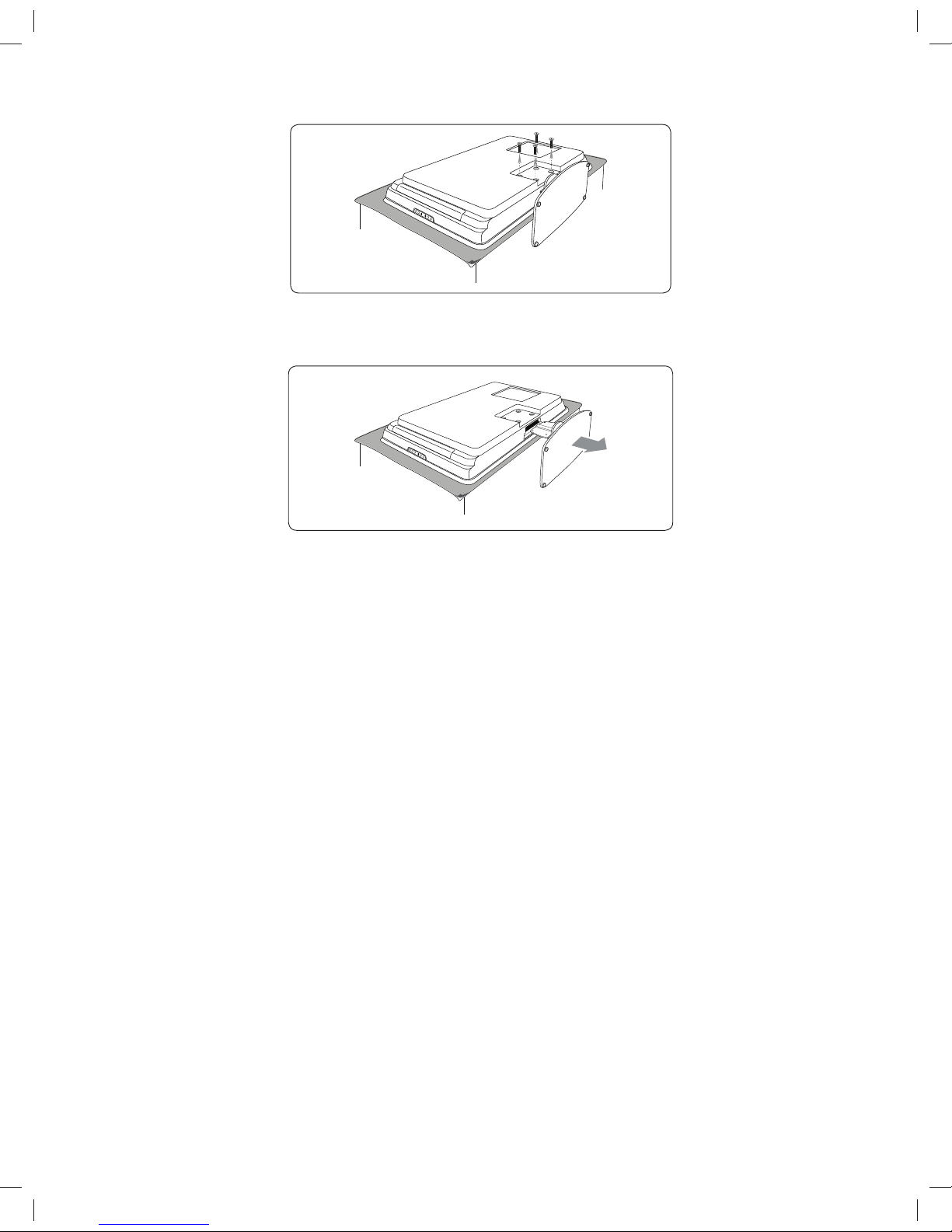

Carefully place the TV face down on a flat, stable surface that is covered by soft cloth. The cloth should be thick enough to protect your screen.1.

Using a cross-head (Phillips) screwdriver (not supplied), unscrew the four screws that secure the stand to the TV.2.

Firmly pull the stand from the bottom of the TV, being careful because the stand is heavy. Place both the stand and screws in a secure location for3.

future reinstallation.

Step 3 Connect cables

Connect the antenna or cable, the power cord and all other devices to the back of the TV as described in the following sections and in Connect your

devices on page 32.

Step 4 Secure theVESA-compliant wall bracket to theTV

WARNING: Only use the speciﬁed bolts (M6 for 32 inch models, M8 for all other models) to secure the VESA-compliant wallB

bracket to your TV. The speciﬁed bolts are designed to match the weight of your TV.

Note: Depending on yourVESA-compliant wall bracket, you may need to separate the mounting plate from the wall bracket for easier installation.D

Refer to yourVESA-compliant wall bracket documentation for instructions.

FRANÇAIS

Il existe de nombreux styles et de fabricants de fixations VESA. Le type de fixation que vous choisissez déterminera si des entretoises seront nécessaires,

ainsi que la longueur des boulons qu’il faudra utiliser pour s’assurer que la fixation est sécuritaire. Assurez vous qu’il y a suffisamment d’espace entre le

mur et le dos du téléviseur afin que les cordons (cordon d’alimentation, câbles audio et vidéo) ne soient pas pliés, écrasés ou tendus. Si le téléviseur

à fixation murale que vous choisissez est mince et est placé très près du mur, vous devrez certainement vous procurer des entretoises afin que

l’espacement soit suffisant entre le téléviseur et le mur.

Le boulon doit mesurer 15 mm. Si vous utilisez des entretoises, le boulon doit être de la même longueur que l'entretoise, plus 15 mm. Par exemple, si

vous considérez que vous avez besoin d’une entretoise de 40 mm pour que l'espace soit assez large pour faire passer les câbles, alors le boulon devrait

mesurer 55 mm (40 mm + 15 mm).

Montage mural du téléviseur

ATTENTION : Le montage mural du téléviseur doit être exécuté par des installateurs qualiﬁés seulement. Koninklijke PhilipsB

Electronics N.V. ne peut en aucun cas être tenue responsable d’un montage incorrect ayant occasionné un accident ou des

blessures.

Étape 1 Se procurer un support mural compatibleVESA

Selon la grandeur de l’écran de votre téléviseur, procurez-vous un support mural, des boulons et des entretoises (facultatives).

Grandeur de l’écran (pouces) Support mural compatible VESA

(millimètres)

Type de boulon et d’entretoise

(non fournis)

Directives particulières

32 Réglable

300 x 300

4 boulons en acier de type M6x10mm

4 boulons en acier de type M6x50mm avec

entretoise de 40mm

Réglez le support à 200 x 300 avant

de le fixer au téléviseur.

42 ou plus Fixe 400 x 400 4 boulons en acier de type M8x15mm

4 boulons en acier de type M8x55mm avec

entretoise de 40mm

Aucune

Remarque :Vous pouvez acheter un support mural compatibleVESA sur le siteDwww.shopping.philips.com/wallmounts.

Étape 2 Enlever le pied du téléviseur

Remarque : Pied peut varier selon le modèle de téleviséur. Ces directives s’appliquent uniquement aux téléviseurs pourvus d’un pied. Si le piedD

de votre téléviseur n’est pas monté, passez à Étape 3 Brancher les câbles.

Placez1. délicatement le téléviseur face vers le bas sur une surface plane et stable recouverte d’un tissu doux. Le tissu doit être suffisamment épais

pour protéger votre écran.

À l’aide d’un tournevis (non fourni) cruciforme (Phillips), dévissez les quatre vis rattachant le pied au téléviseur.2.

Tirez fermement le pied depuis le bas du téléviseur, en prenant garde car le pied est lourd. Conservez le pied et les vis dans un emplacement sûr3.

pour une réinstallation ultérieure.

Étape 3 Brancher les câbles

Brancher l’antenne ou le câble, le cordon d’alimentation et tous les autres périphériques à l’arrière du téléviseur, tel que décrit dans les sections suivantes

et dans Raccordement de vos appareils à la page 32.

Étape 4 Fixer le support mural compatibleVESA sur le téléviseur

ATTENTION : N’utilisez que les boulons spéciﬁés (M6 pour les modèles de 32 pouces, M8 pour tous les autres modèles) pourB

ﬁxer le support mural compatibleVESA à votre téléviseur. Les boulons spéciﬁés sont conçus pour répondre aux exigences de

poids de votre téléviseur.

Remarque : Selon le type de support mural compatible VESA dont vous disposez, vous pourriez devoir séparer la plaque de montage du supportD

pour faciliter l’installation. Reportez-vous à la documentation de votre support mural compatibleVESA pour obtenir des instructions.

ESPAÑOL

Existen muchos estilos y fabricantes de soportes VESA. El tipo de soporte que elija determinará si se requieren espaciadores y la longitud de los pernos

necesarios para un montaje seguro. Asegúrese de que hay suficiente espacio entre la pared y la parte posterior del televisor, para no aplastar, dejar

tirantes ni tensos los cables de corriente, audio y video. Si el soporte seleccionado tiene un perfil pequeño y coloca el televisor cerca de la pared, es

probable que deba comprar espaciadores para asegurarse de que existe espacio suficiente entre el televisor y la pared.

La longitud del perno debe ser de 15 mm. Si usa un espaciador, la longitud del perno debe ser la misma del espaciador más 15 mm. Por ejemplo, si

necesita usar un espaciador de 40 mm para tener espacio suficiente para los cables, la longitud del perno que debe usar es de 55 mm (40 mm + 15

mm).

Montar laTV en la pared

ADVERTENCIA: Sólo instaladores caliﬁcados pueden montar laTV en la pared. Koninklijke Philips Electronics N.V. no tieneB

ninguna responsabilidad por la instalación incorrecta que provoque accidentes o lesiones.

Paso 1 Compre un apoyo empotrado compatible con VESA.

Dependiendo del tamaño de la pantalla de la TV, compre un apoyo empotrado, pernos y, de manera opcional, espaciadores:

Tamaño de la pantalla de laTV

(pulgadas)

Apoyo empotrado compatible con

VESA (milímetros)

Tipo de perno y espaciador

(no incluido)

Instrucciones especiales

32 Ajustable de

300 x 300

4 pernos de acero

M6x10mm

4 pernos de acero M6x50mm con

espaciador de

40mm

Ajuste el apoyo a 200 x 300

antes de fijarlo a la TV.

42 o más grande Fijo de

400 x 400

4 pernos de acero M8x15mm

4 pernos de acero M8x55mm con

espaciador de

40mm

Ninguno

Nota: Puede comprar un apoyo empotrado compatible conVESA enDwww.shopping.philips.com/wallmounts.

Paso 2 Retire la base de laTV

Nota: La base puede ser distinta según el modelo de la TV. Estas instrucciones sólo se aplican a modelos de TV cuyas bases vienen montadas. Si laD

base de su TV no viene montada, pase al Paso 3 Conecte los cables.

Coloque cuidadosamente la TV hacia abajo sobre una superficie plana y estable, cubierta con un paño suave. El grosor del paño debe ser suficiente1.

para proteger la pantalla.

Con un destornillador (no incluido) de cruz (Phillips), destornille los cuatro tornillos que fijan la base a la TV.2.

Con firmeza, retire la base de la parte inferior de la TV tirando de ella; hágalo con cuidado, dado que es pesada. Deje en un lugar seguro los tornillos y3.

la base, para volver a instalarla en el futuro.

Paso 3 Conecte los cables

Conecte la antena o el cable, el cable de suministro eléctrico y todos los demás dispositivos a la parte posterior de la TV, como se describe en las

seccione siguientes y en Conectar los dispositivos en la página 32.

Paso 4 Fije el apoyo empotrado compatible conVESA a laTV

ADVERTENCIA: Use sólo los pernos especiﬁcados (M6 para modelos de 32 pulgadas; M8 para todos los demás modelos) paraB

ﬁjar el apoyo empotrado compatible conVESA a laTV. El diseño de los pernos especiﬁcados corresponde al peso de laTV.

Nota: Dependiendo del apoyo empotrado compatible conVESA, puede que deba separar la placa de soporte del apoyo empotrado para unaD

instalación más fácil. Consulte la documentación sobre el apoyo empotrado compatible conVESA para obtener instrucciones.
