Juicer

HR1858/55

10/08

PRODUCT INFORMATION

Features:

- Unique micro-mesh filter

- Extra large Feeding Tube

- 2 L pulp container

- Easy-to-clean

- 2 speed control

- Rubber feet for extra stability

- Easy and convenient cord storage

Accessories (included):

- Juice Jug (1,5 L)

- Cleaning Brush

Safety

- Safety locking system with 2 clamps.

- This product meets the requirements regarding

interference suppression on radio and TV.

- After the product has been repaired, it should function

properly and has to meet the safety requirements as

officially laid down at this moment.

TECHNICAL INFORMATION

- Power : 700 W

- Voltage / frequency : 220 - 240 V / 50 - 60 Hz

- Juice Jug capacity : 1,5 Litre

- Pulp Container capacity : 2,0 Litre

- Cord length : 120 cm

- Product size:

Length : 300 mm

Width : 195 mm

Height : 400 mm

- Weight : 3500 g

Materials used:

- Clamps : POM

- Cleaning Brush : PP

- Feeding Tube ring : ABS

- Filter : Stainless Steel

- Housing : POM

- Juice Collector : ABS

- Juice Jug Lid : PP

- Juice Jug : SAN

- Juicer Lid : SAN

- Pulp Container : PP

- Pusher : ABS

- Spout : Stainless Steel

DISASSEMBLY- AND RE-ASSEMBLY ADVISE

- No specific issues.

REPAIR INSTRUCTION

- No specific issues.

OPTIONAL (accessories)

- No specific issues.

HR1858/55

2-5

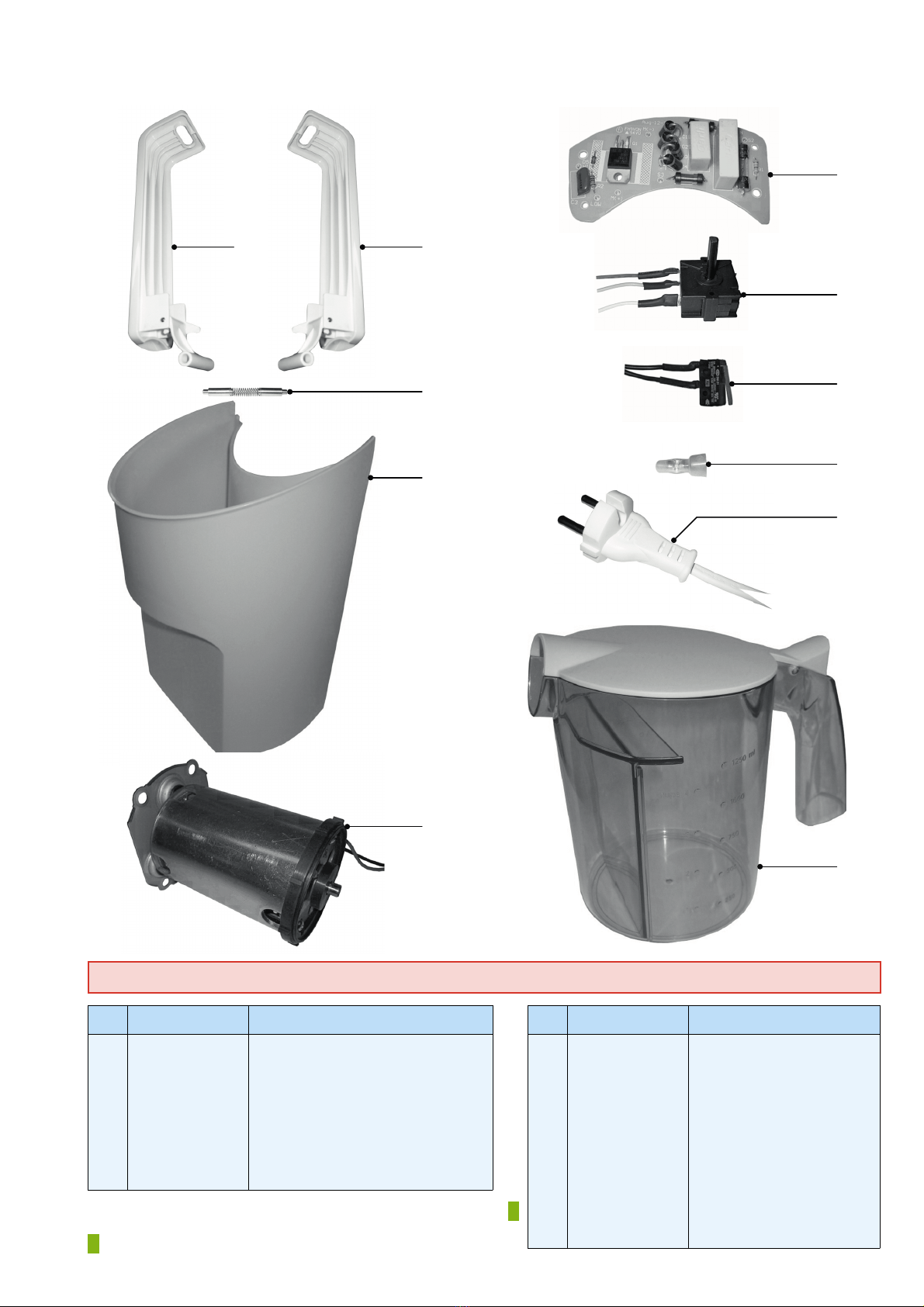

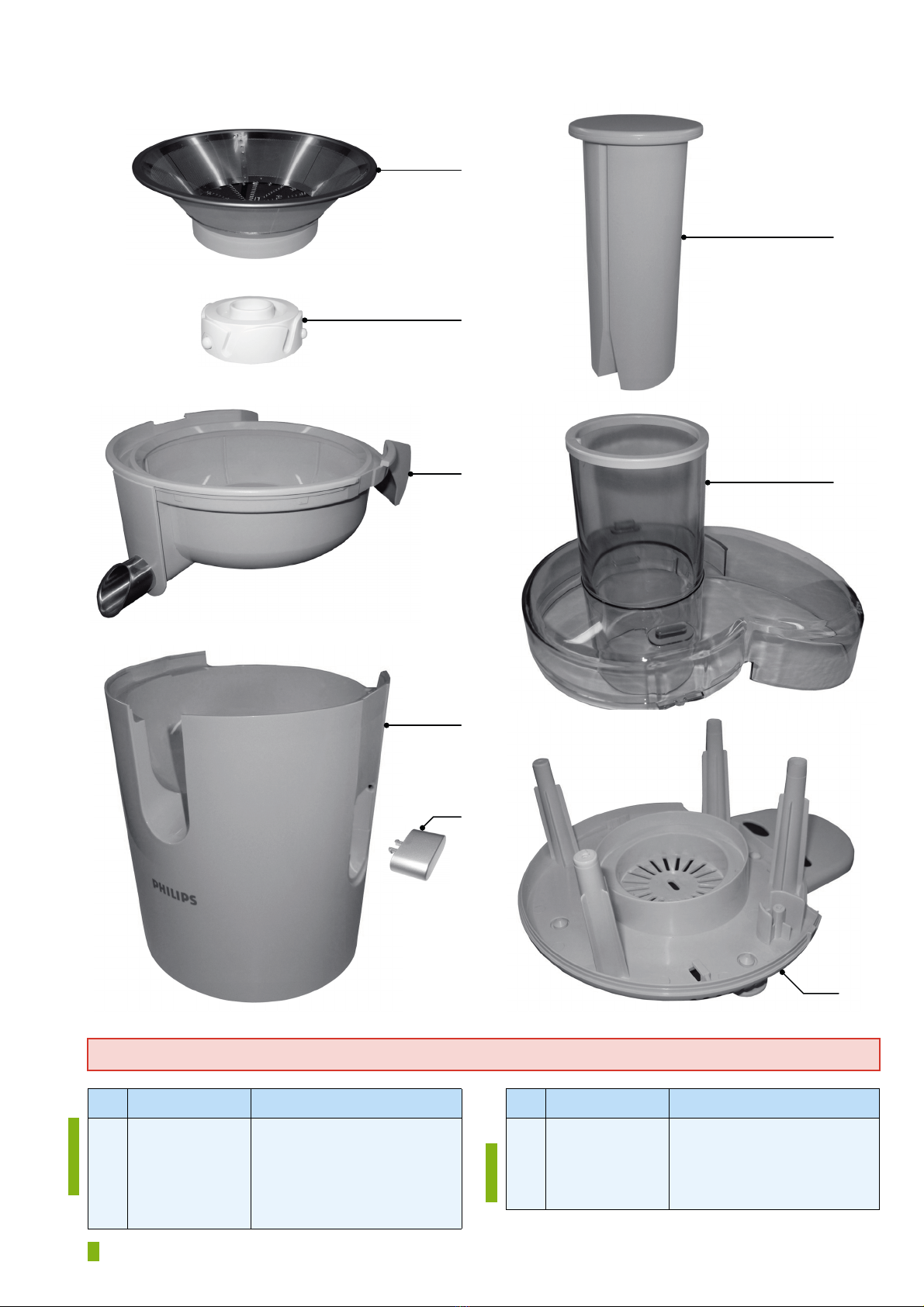

PARTS LIST & EXPLODED VIEW

The spareparts Pos. 1, 3, 6, 7, 13 and 20 are only available for the WEu market.

Pos Service code Description

4203 035 90950

4203 035 90960

4203 035 90970

4203 035 90980

4203 065 51050

Filter

Coupling

Juice Collector

Housing Assy

Switch knob

Pos Service code Description

4203 065 51060

4203 035 90990

4203 035 91000

4203 035 91010

Pusher

Juicer Lid

Bottom (ECM Motor)

Bottom (CCL Motor)

= changed

HR1858/55

3-5

PARTS LIST & EXPLODED VIEW

The spareparts Pos. 1, 3, 6, 7, 13 and 20 are only available for the WEu market.

1110

(Symbolic photo!)

Pos Service code Description

14*

4203 065 51100

4203 065 51110

9965 000 28719

4203 065 51120

4203 035 94051

4203 065 50420

Locking Latch - Back Side

Locking Latch - Switch Side

Hinge Axle

Pulp Container

CCL Motor 220-240V + PCBA +

Bottom

Motor 220-240 V / 50-60 Hz (CCL)

* Substitution for Motor ECM 9965 000 28704

Pos Service code Description

9965 000 28706

4203 065 50430

9965 000 28707

9965 000 28708

9965 000 28709

4203 065 51130

4203 065 51140

4203 065 51150

4203 035 94441

4203 065 51160

PCB (ECM Motor)

PCB (CCL Motor)

Switch

Safety switch

Crimp

Cordset - EU

Cordset - UK

Cordset - ITALY

Cordset - CN

Juice Jug Assy

= changed

HR1858/55

4-5

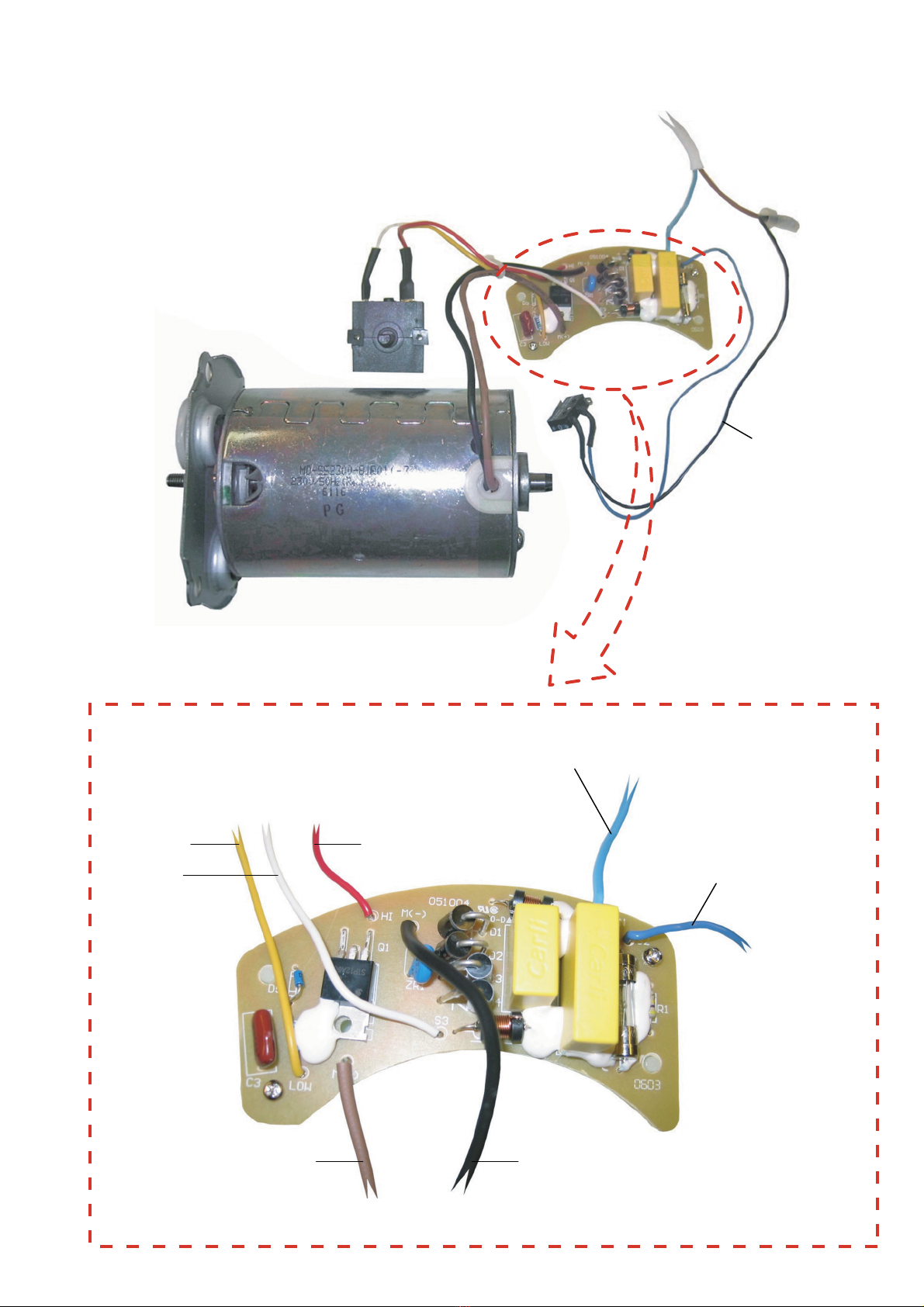

WIRING DIAGRAM - ECM Motor HV

light blue

to cordset

to main switch

to motor

red

yellow

white dark blue to

safety switch

black

brown

Larger View:

black

HR1858/55

5-5

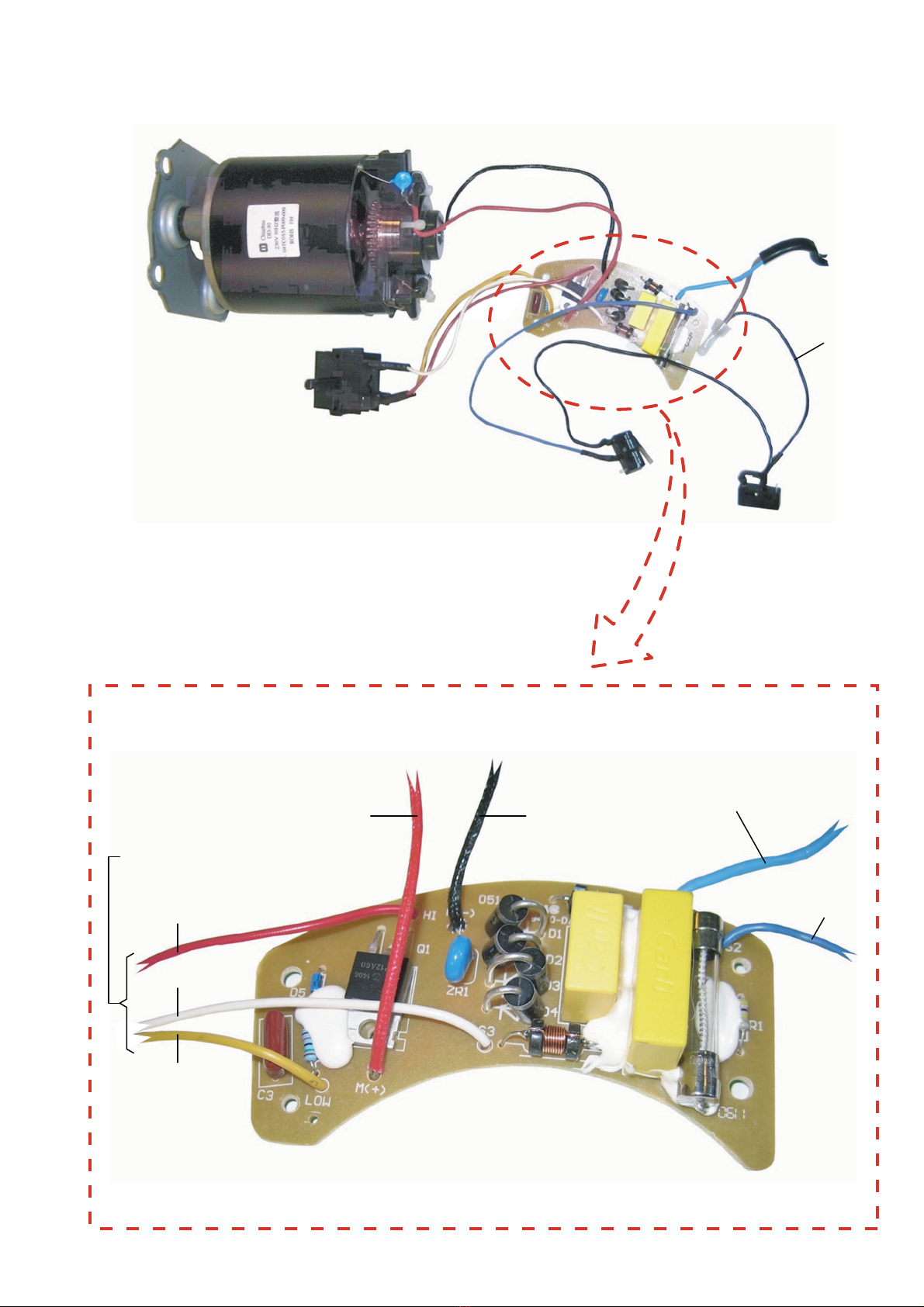

WIRING DIAGRAM - CCL Motor HV

light blue

to cordset

to motor

dark blue to

safety switch

black

red

white

yellow

Larger View:

to main

switch
