Philips AZ1226 Manuel utilisateur

Version 1.1

AZ1226

©3141 785 30291

CD Soundmachine

all versions

Published by YT 0518 Service Audio Subject to modification

© Copyright 2005 Philips Consumer Electronics B.V. Eindhoven, The Netherlands

All rights reserved. No part of this publication may be reproduced, stored in a retrieval

system or transmitted, in any form or by any means, electronic, mechanical, photocopying,

or otherwise without the prior permission of Philips.

TABLE OF CONTENTS

Service Parts List .........................................2

Circuit Diagram

Power and Tuner part ..............................3

CD part.....................................................4

MP3 part...................................................5

Cassette part............................................6

PCB Layout Diagram

Bottom view..............................................7

Top view ...................................................8

Revision........................................................9

AZ1226 is classiﬁed as exchange models.

This manual only gives some diagrams for basic repair

in some regions.

Service Parts List

9940 000 01094 ROD ANTENNA 2 SEC L=457MM

9940 000 01095 BATTERY DOOR - AZ1226

9965 000 38888 CD MECHANISM KSM-213CJM

9400 000 01476 CASS DECK CS-21V-230

9400 000 00161 5 FEET VDE POWER CORD BLACK

9965 000 38904 5 FEET CCC APP. POWER CORD (for /93)

9400 000 01477 TRANSFORMER 120/230V 60/50Hz

9965 000 38988 TRANSFORMER 230V 50HZ (for /93)

2

33

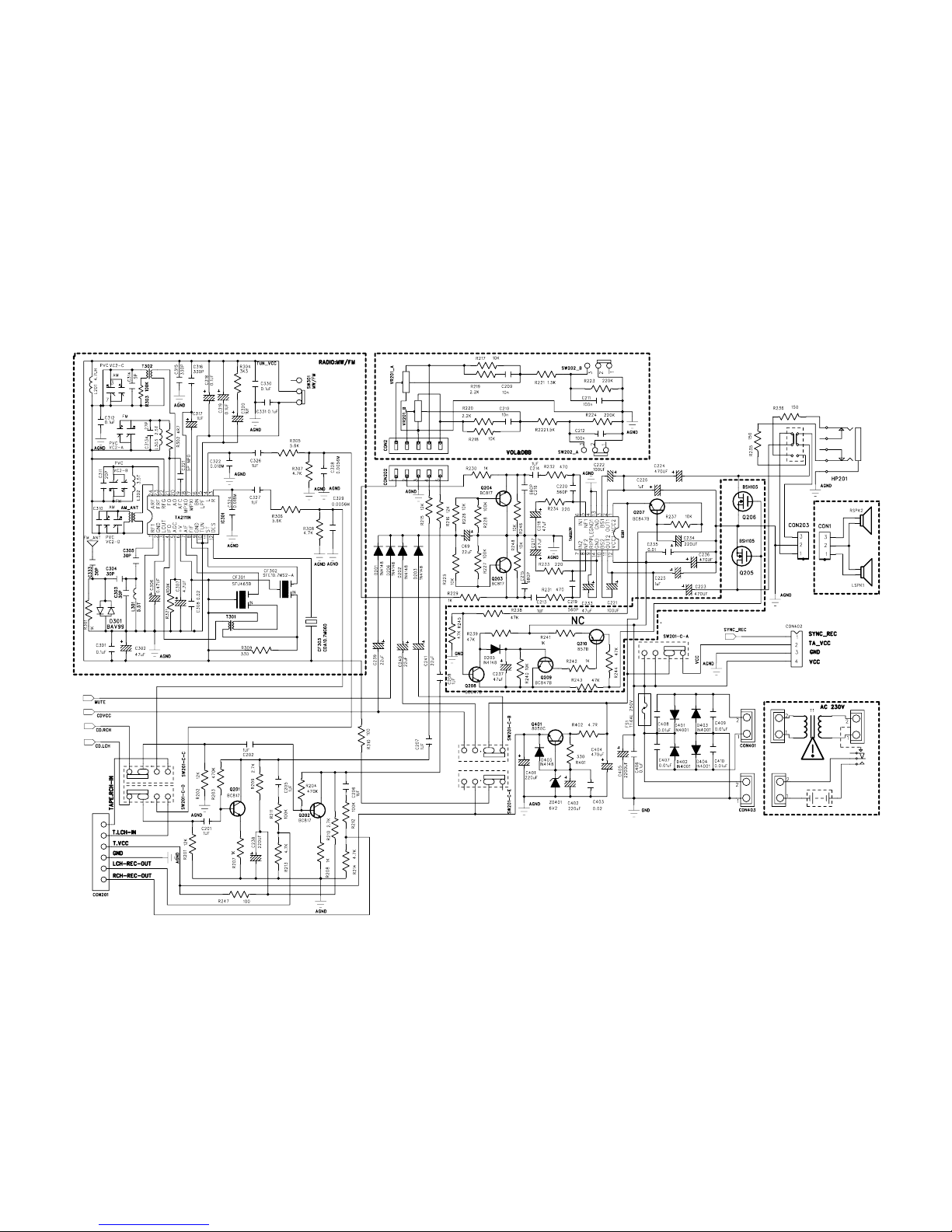

CIRCUIT DIAGRAM - Power and Tuner Part

CIRCUIT DIAGRAM - CD Part

44

55

CIRCUIT DIAGRAM - MP3 Part

6 6

CIRCUIT DIAGRAM - Cassette Part

77

PCB LAYOUT DIAGRAM - Main board (Bottom view)

88

PCB LAYOUT DIAGRAM - Main board (Top view)

9

REVISION LIST

Version 1.0 (3141 785 30290)

• First issue

Version 1.1 (3141 785 30291)

• Update Service parts List with new version

AZ1226/93 added.
