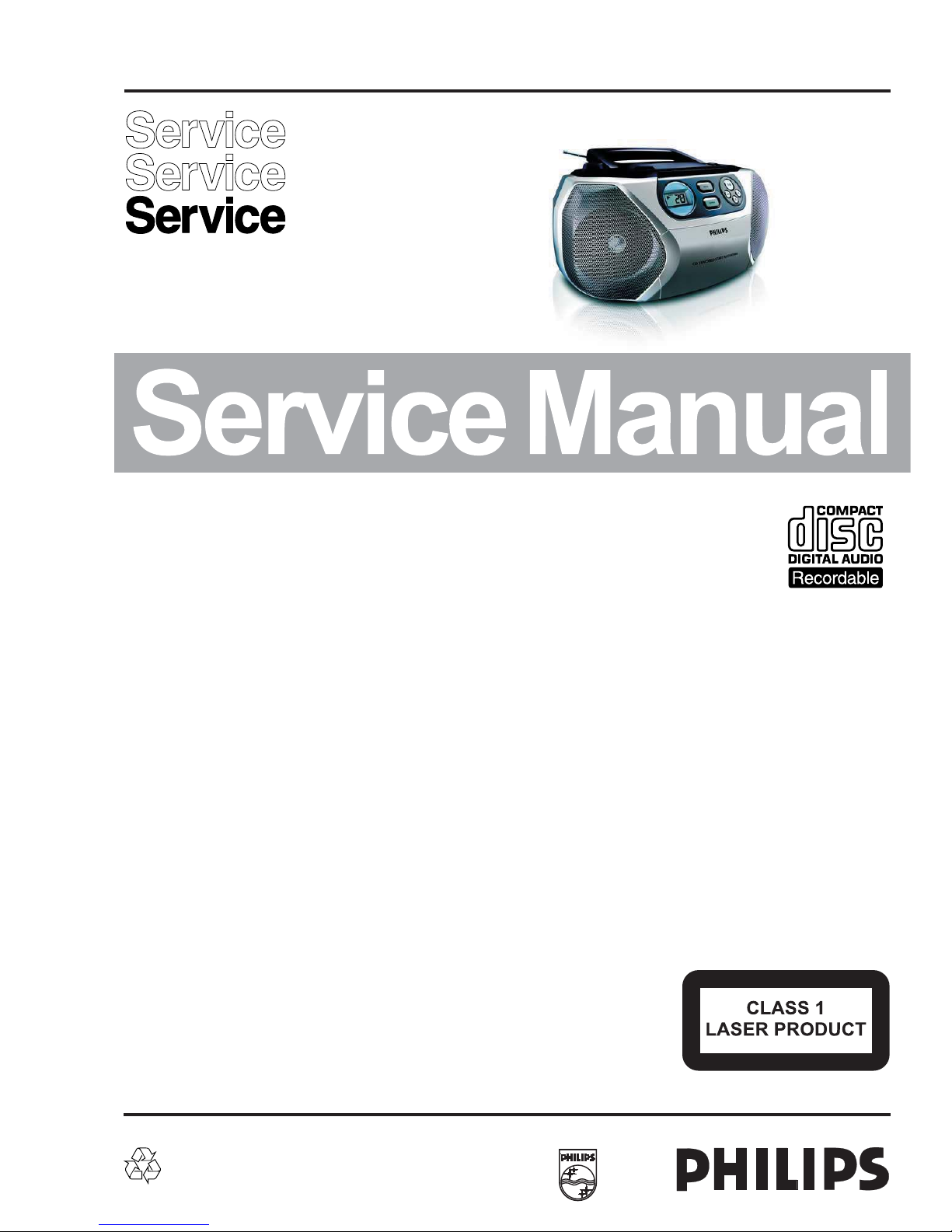

Philips AZ1017 Manuel utilisateur

Version 1.0

AZ1017

©3141 785 31070

CD Soundmachine

all versions

Published by YT 0612 Service Audio Subject to modification

© Copyright 2006 Philips Consumer Electronics B.V. Eindhoven, The Netherlands

All rights reserved. No part of this publication may be reproduced, stored in a retrieval

system or transmitted, in any form or by any means, electronic, mechanical, photocopying,

or otherwise without the prior permission of Philips.

Service Partslist ................................................................................2

Block diagram ...................................................................................3

CD Key board

Circuit diagram .............................................................................4

Layout diagram ............................................................................4

Tuner board

Circuit diagram .............................................................................5

Layout diagram ............................................................................6

Main board

Circuit Diagram......................................................................... 7-9

Layout diagram .....................................................................10-11

TABLE OF CONTENTS

AZ1017 is classiﬁed as exchange models.

This manual only gives some diagrams for basic

repair in some regions.

2

SERVICE PARTSLIST

9940 000 05116 BATTERY DOOR

9940 000 05117 CASSETTE DOOR

9940 000 05118 CD DOOR

9940 000 05113 CASSETTE DOOR SPRING

9940 000 05114 CD DOOR SPRING

9940 000 05115 CD DAMPER BLACK 658PH

9940 000 00168 CD DAMPER PINK 658F

9940 000 02364 ROD ANTENNA 2-SECTIONS L:420MM

9940 000 01476 CASSETTE DECK MECHANISM

9940 000 03392 CD MECHANISM DA11B3VF

9940 000 03283 ROTARY VOLUME F-122KGP B50K

4822 278 90739 CD DOOR SWITCH 1P2T LS-323-O

9940 000 05119 SPEAKER 8 OHM 1W 3 INCH

9940 000 03395 TRANSFORMER EI-41 120/230V

9940 000 05097 POWER CORD SET 5 FEET VDE APP.

SET BLOCK DIAGRAM

3

CD KEY BOARD - CIRCUIT DIAGRAM

CD KEY BOARD - LAYOUT DIAGRAM

4

55

TUNER BOARD - CIRCUIT DIAGRAM

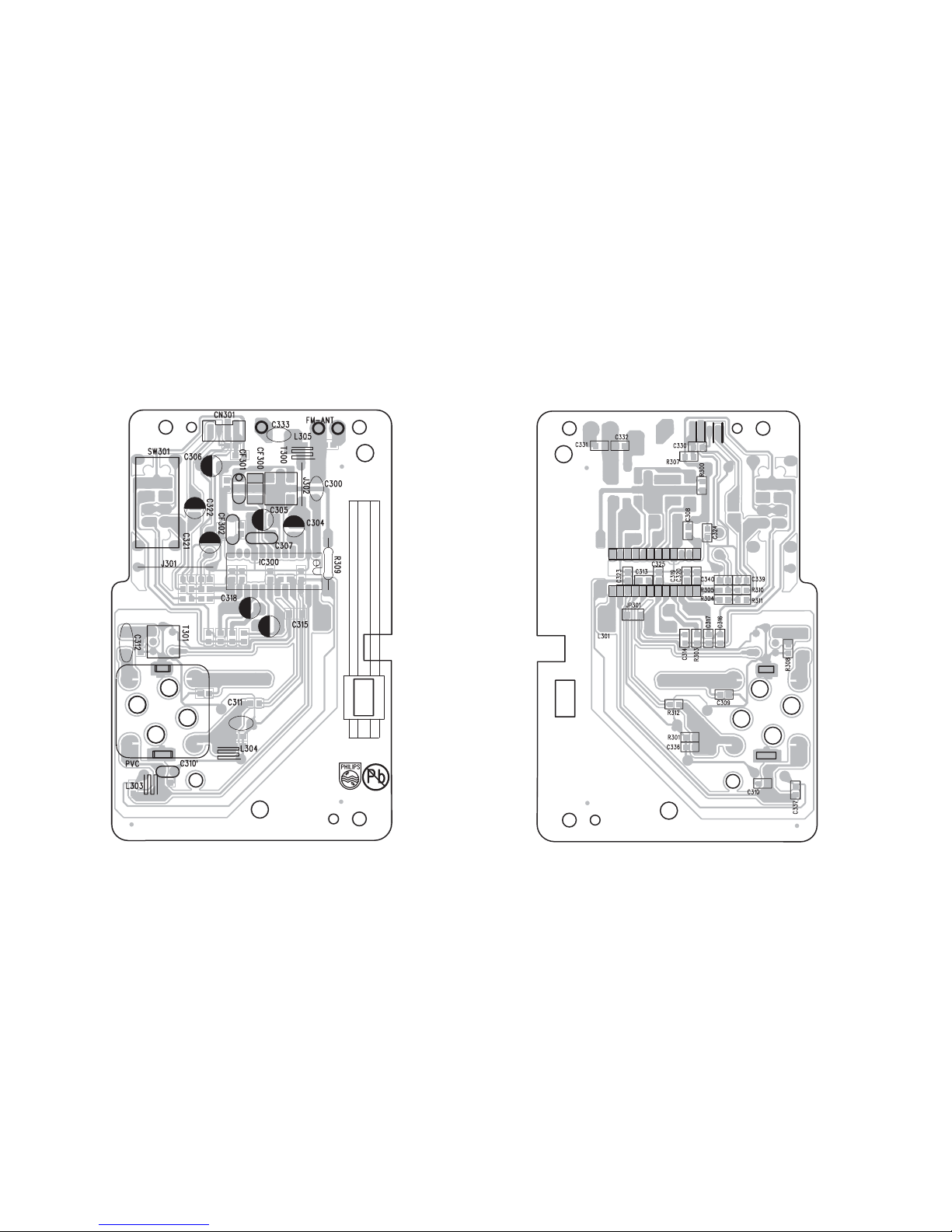

TUNER BOARD - LAYOUT DIAGRAM

66

COMPONENT SIDE COPPER SIDE

77

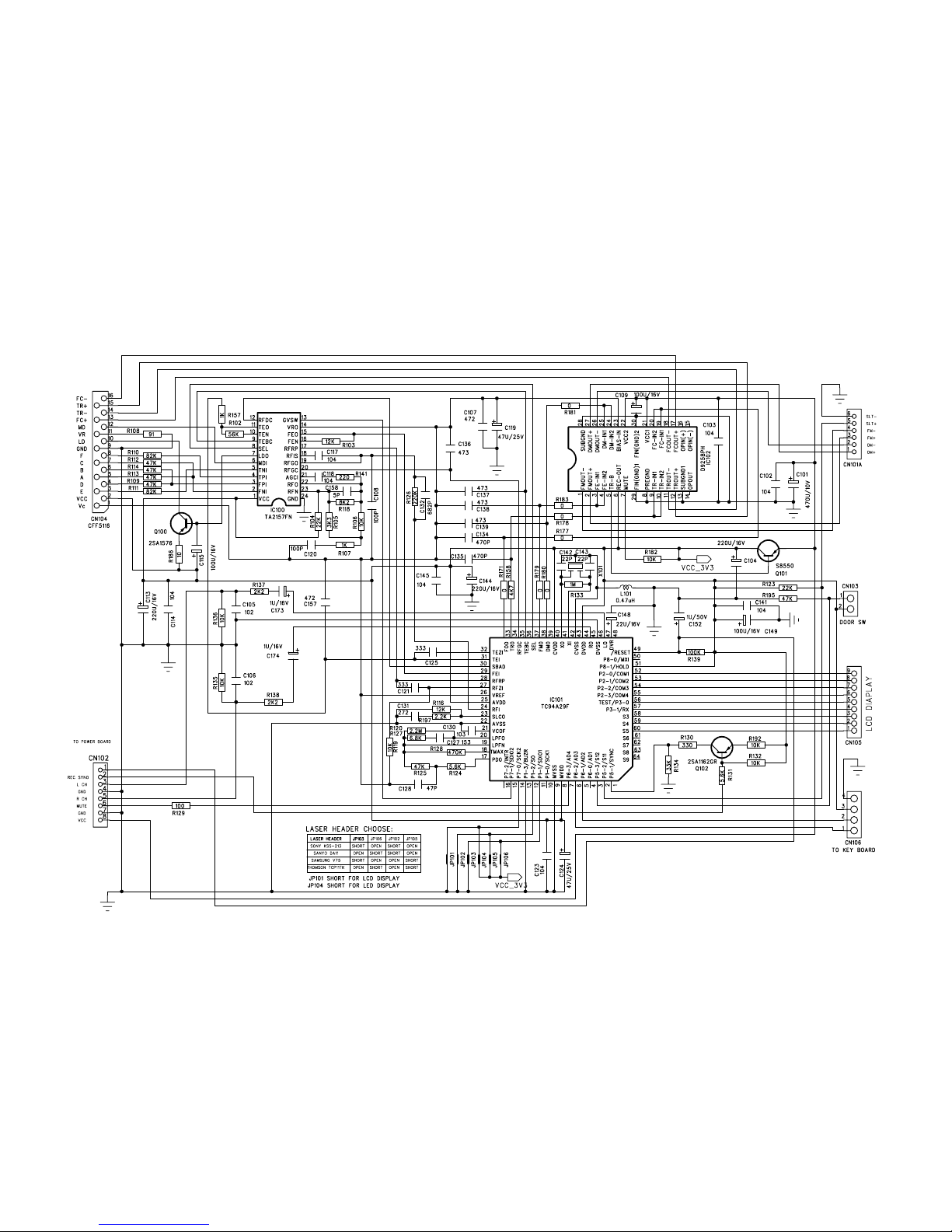

MAIN BOARD - CIRCUIT DIAGRAM (CD)

8 8

MAIN BOARD - CIRCUIT DIAGRAM (POWER AMP)

99

MAIN BOARD - CIRCUIT DIAGRAM (CASSETTE)

1010

MAIN BOARD - LAYOUT DIAGRAM (TOP)
