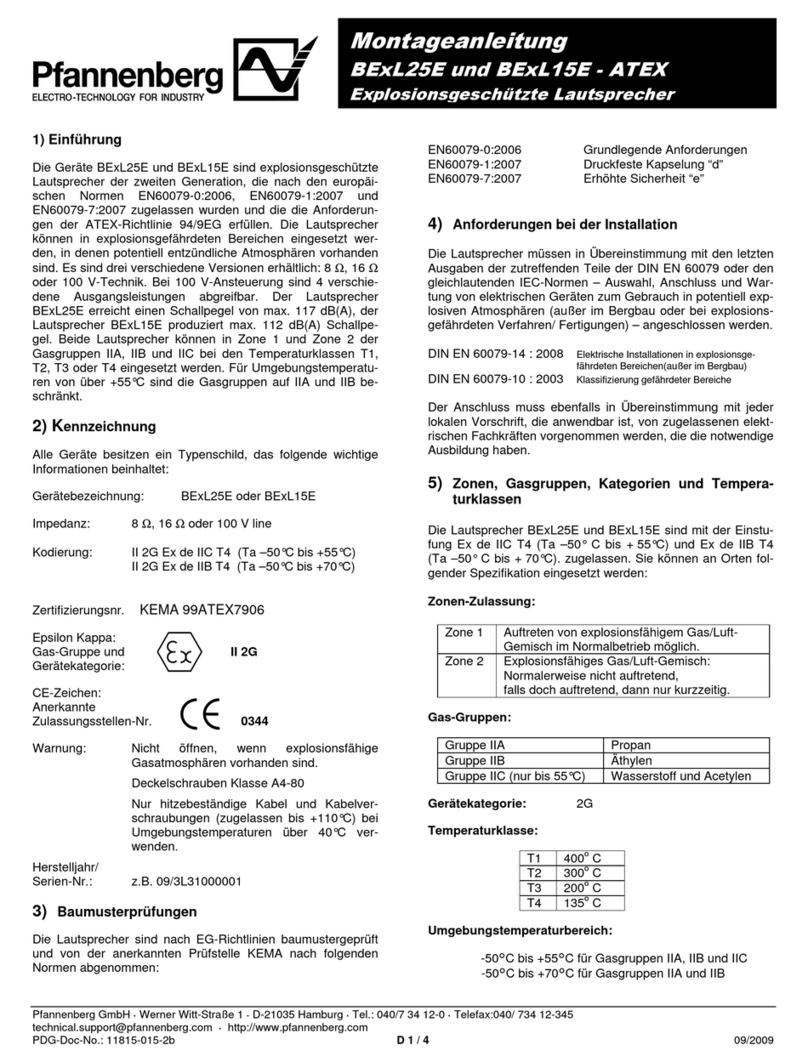

Pfannenberg GmbH ·Werner Witt-Straße 1 ·D-21035 Hamburg ·Tel.: 040/7 34 12-0 · Telefax:040/ 734 12-345
technical.support@pfannenberg.com ·http://www.pfannenberg.com
PDG-Doc-No.: 11815-015-1b D 2 / 4 10/2009
6)
Anordnung und Montage
Die Anordnung der Lautsprecher sollte in Abhängigkeit von
dem Raum, in dem die Signale gehört werden sollen, vorge-
nommen werden. Lautsprecher sollen nur an Stellen installiert
werden, die das Gewicht der Lautsprecher tragen können.
Die Lautsprecher sollen sicher auf einer geeigneten Oberflä-
che befestigt werden. Hierfür sind die Schraublöcher mit einem
Durchmesser von 7 mm in dem U-förmigen Befestigungsbügel
aus rostfreiem Stahl zu verwenden (siehe Bild 1). Der Winkel
kann danach eingestellt werden und hängt von der Richtung
ab, in der der Schall überwiegend abgestrahlt werden soll.
Durch Lösen der beiden Bügel-Befestigungsschrauben kann
der Einstellwinkel in 18°-Schritten verändert werden.
Nach Abschluss der Installation müssen beide Bügel-
Befestigungsschrauben fest angezogen sein, damit ausge-
schlossen ist, dass sich die Schallgeber bei Betrieb bewegen
können.
7)
Sicherheitshinweis (Elektrostatische Gefahr)
Der Schalltrichter ist aus ABS-Kunststoff gefertigt. Um elektro-
statische Aufladung zu verhindern, darf das Gerät nur mit ei-
nem feuchten Tuch gereinigt werden.
8)

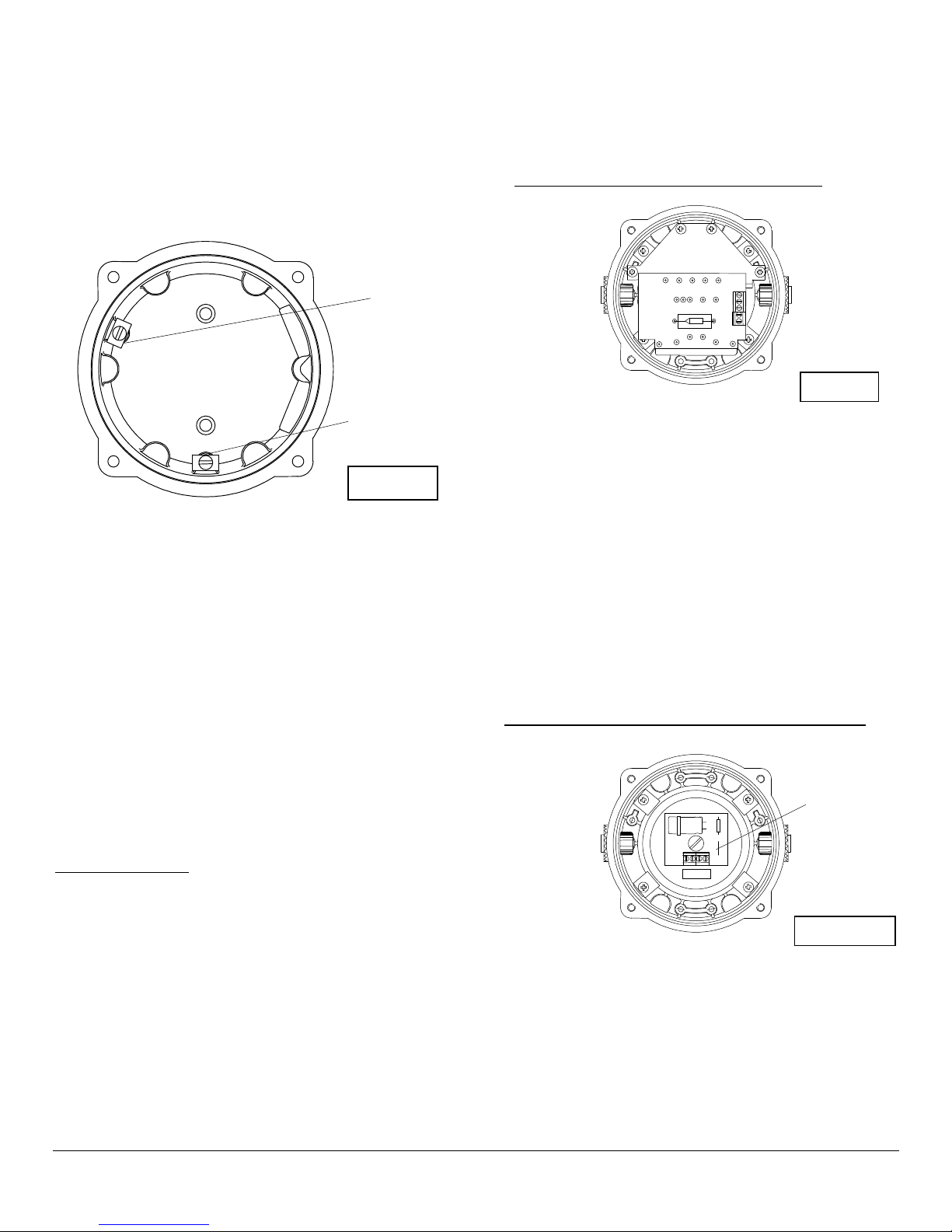

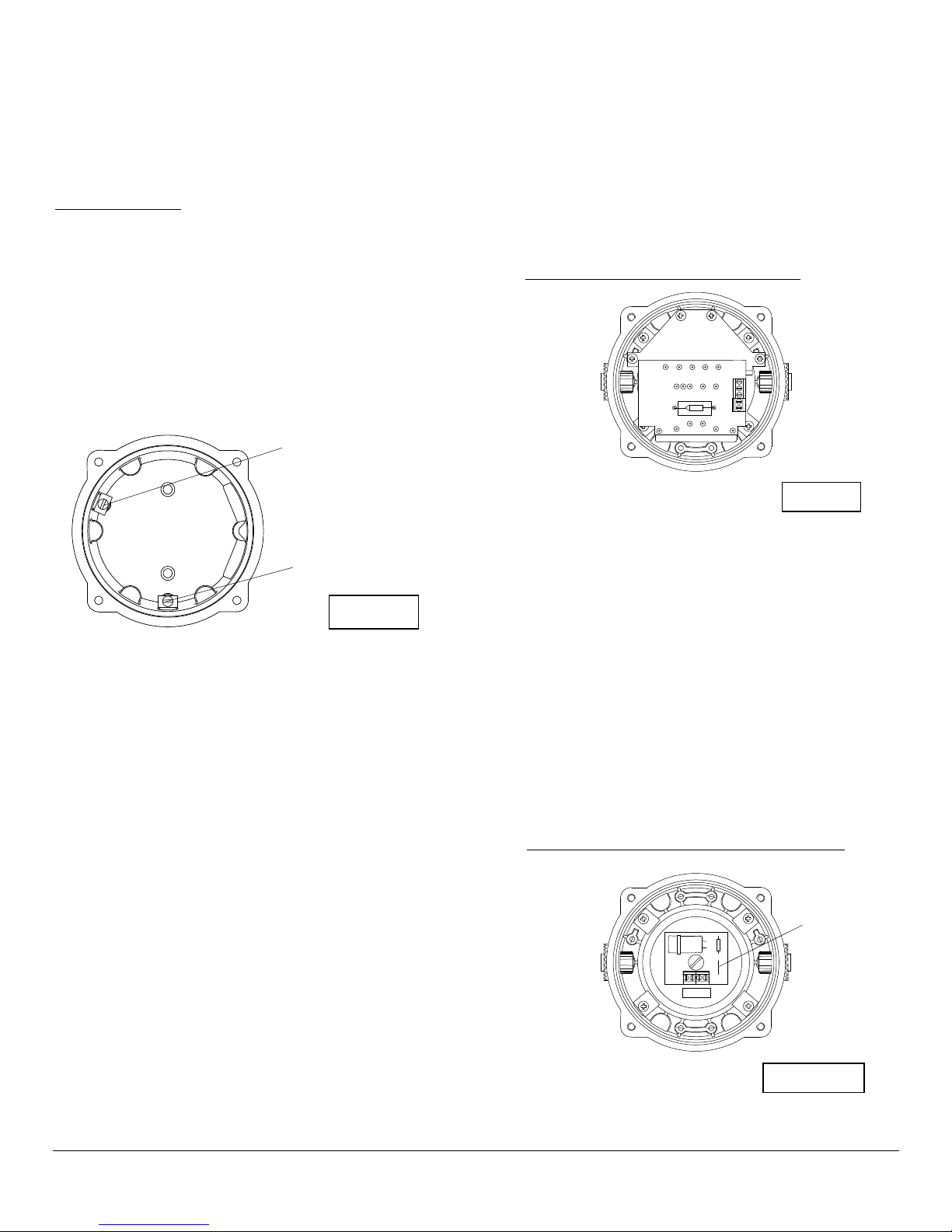

Zugang zum druckfesten Gehäuse
Um den Anschluss der Audio-Anschlusskabel zu ermöglichen,
muss der Deckel des druckfesten Gehäuses entfernt werden,
damit der Installateur Zugang zum Anschlussraum bekommt.
Dazu sind die vier M6 Sechskantschrauben zu entfernen (sie-
he Bild 2). Der Deckel des druckfesten Gehäuses ist vorsichtig
abzuheben, damit während des Vorgangs nicht der Flamm-
spalt beschädigt wird.
Beachten Sie, dass diese Schrauben zur Klasse A4-80
(Edelstahl) gehören und nur diese Schrauben zur Deckel-
befestigung zugelassen sind. Daher ist es sehr wichtig, die
Schrauben und Federscheiben an einem sicheren Ort während
der Installation aufzubewahren.
Nach Abschluss des Kabelanschlusses muss der Flammspalt
untersucht werden, damit Verschmutzungen oder Beschädi-
gungen ausgeschlossen werden können. Ebenfalls muss der
Potentialausgleich (Erdleiter) zwischen beiden Aluminium-
Druckgussteilen auf festen Sitz untersucht werden, der O-Ring
muss an der vorgesehenen Stelle montiert sein. Beim Einbau
des Deckels ist darauf zu achten, dass er mit dem Gehäuse
fluchtet.
Deckel vorsichtig aufsetzen, dabei beachten, dass die einge-
schlossene Luft entweichen kann. Nachdem der Deckel voll-
ständig montiert ist, werden die Edelstahlschrauben mit den
Federscheiben montiert.
Wenn der Deckel bei der Montage klemmt, muss er vorsichtig
entfernt werden. Anschließend erneut versuchen, den Deckel
zu montieren. Verwenden Sie niemals die Deckelschrauben,
um den Deckel gewaltsam einzusetzen.
9)
Leistungsverstärker
Es ist bedeutsam, dass die Lautsprecher an Leistungsverstär-
ker angeschlossen werden, deren Ausgangsleistung an die
Lautsprecherleistung angepasst ist. Lautsprecher mit 100 V-
Transformatoren müssen an Leistungsverstärker mit 100 V-
Ausgang angeschlossen werden. Lautsprecher mit niedriger
Impedanz (8 Ωoder 16 Ω) müssen an entsprechende Verstär-
kerausgänge angeschlossen werden. Bei der Auswahl der
Anschlusskabel sind Stromaufnahmen der Lautsprecher, An-
zahl der Lautsprecher und Gesamtkabellänge zu berücksichti-
gen.
Nachfolgende Tabelle zeigt den Einsatzbereich der Lautspre-
cher:
Gerätetyp Eingang Leistung Max. Eing.-
spannung
BExL25D 100 V line 25 W 100V
BExL25D 8 Ω25 W 14.14V
BExL25D 16 Ω25 W 20V
BExL15D 100 V line 15 W 100V
BExL15D 8 Ω15 W 10.95V
BExL15D 16 Ω15 W 15.49V
Die o.a. Tabelle zeigt ebenfalls die maximale AC-
Spannungsbelastung für den Betrieb der Lautsprecher an.
Die Stromaufnahmen hängen u.a. von der gewählten Vorein-
stellung ab (siehe Kapitel 13 der Betriebsanleitung). Die Laut-
sprecher BExL25D mit 100V-Line-Eingang haben Ausgangs-
leistungen von 25 W, 12.5 W, 6 W oder 2 W, die Lautsprecher
BExL15D mit 100 V-Line-Eingang können mit Ausgangsleis-
tungen von 15 W, 7.5 W, 3 W oder 1 W betrieben werden.

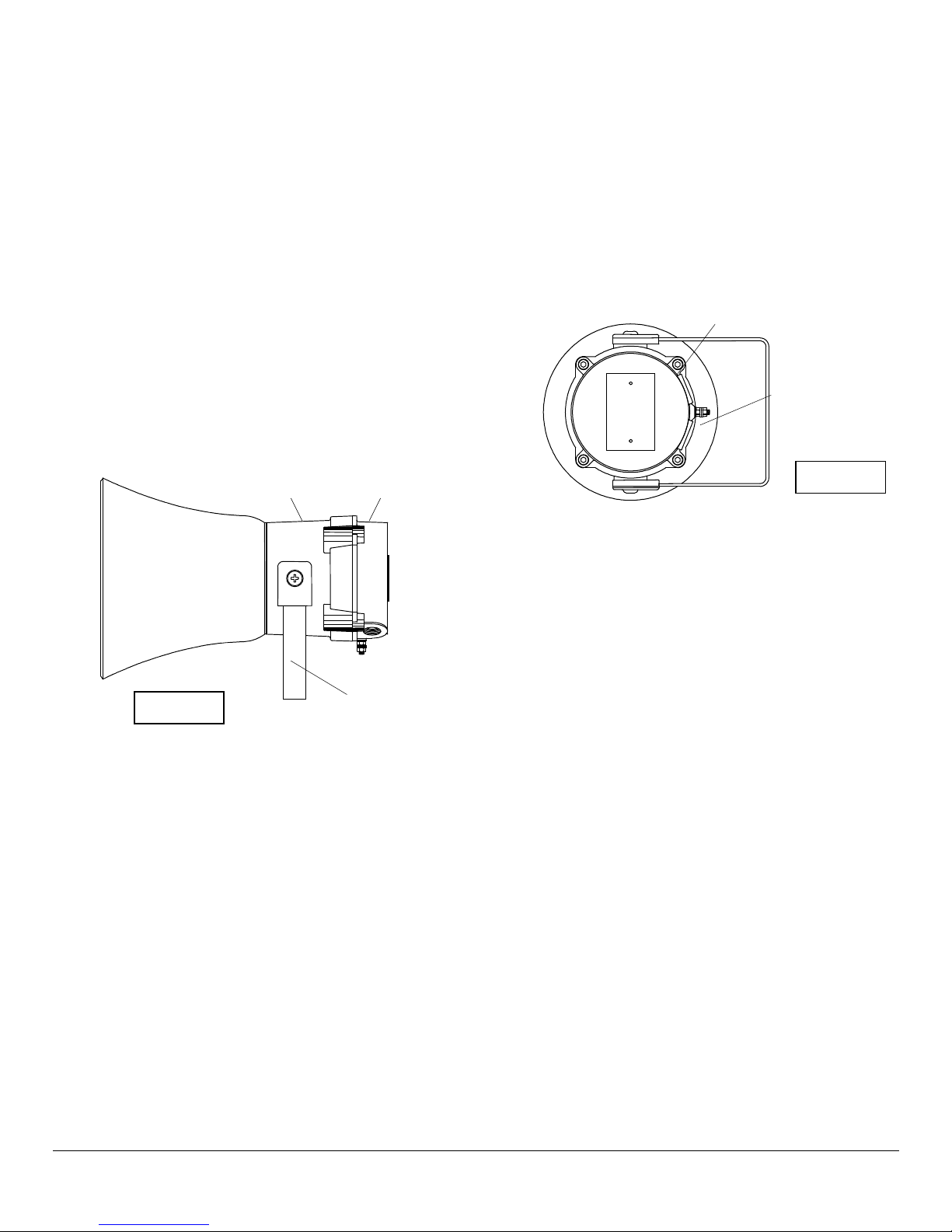

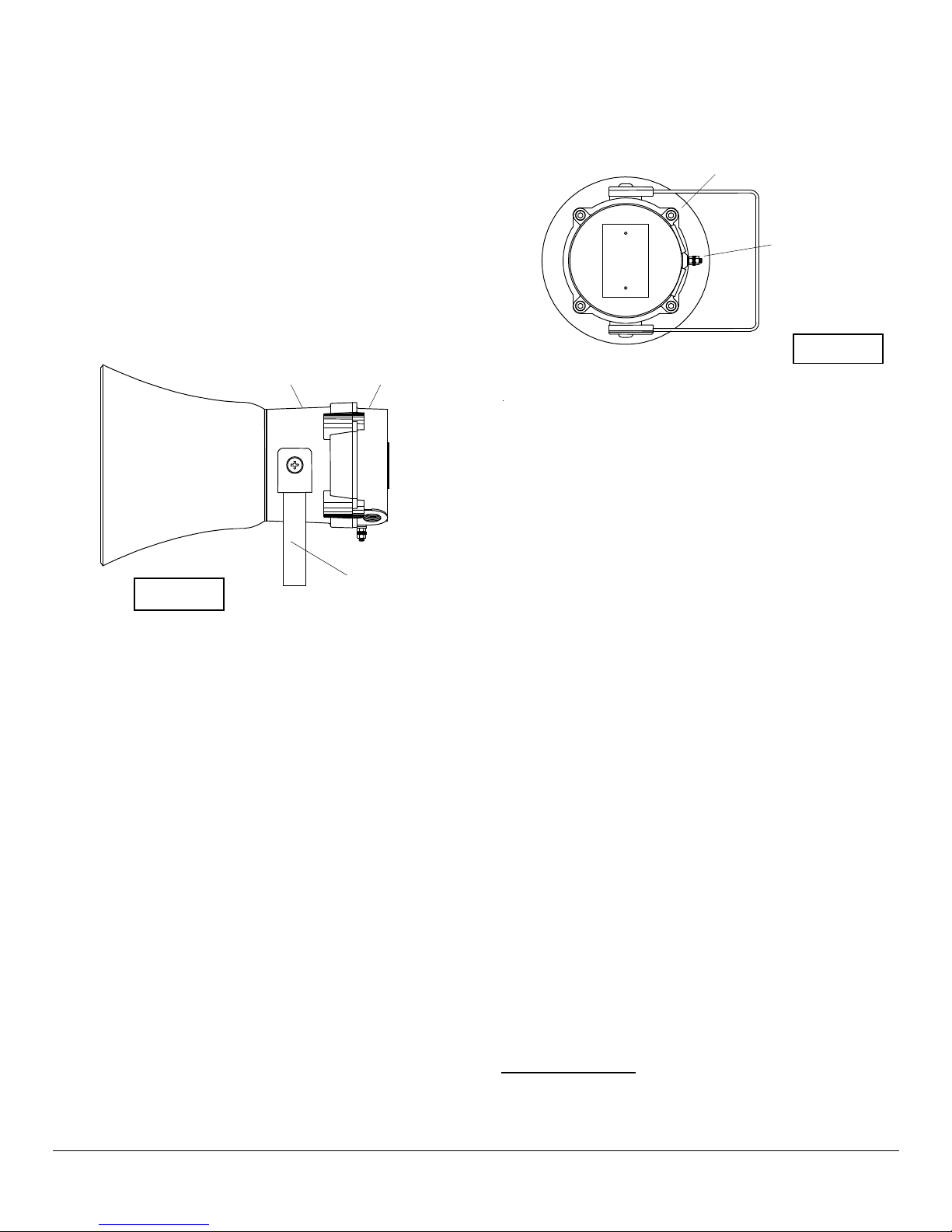

Bild 1
Kunststoff-Schalltrichter
Beachten Sie den Si-
cherheits-Hinweis in
Kapitel 7 dieser Anlei-
Druckfestes
Gehäuse
Deckel des
druckfesten
Gehäuses
Edelstahl-
Befestigungs-
bügel
Externer Erdungs-
Anschluss (Erdleiter)
“Potentialausgleich”
Bild 2
