Pelgrim GK299 Manuel utilisateur

Inbouwgaskookplaat

Built-in gashob

Plaque de cuisson encastrable

Einbau-Gaskochmulde

GK299

Handleiding

Manual

Notice d’utilisation

Anleitung

700003288000

700003288000_GK299.indd 2 30-11-2009 14:26:43

909 510

840 480-

490

600

min. 40

fig. 1

fig. 2

Technische gegevens

Kookplaattype GK 299

Elektrisch:

3-aderig aansluitsnoer n

Aansluiting 230 V - 50Hz n

Vonkonsteking geïntegreerd in knoppen n

Gas:

Aansluiting G1/2” n

Aansluitwaarde kW 14

Nominale belasting van de branders: Spuitstukboring van de branders

G 25/25 mbar G 20/20 mbar

Sterk: 3,0 kW 1,32 mm 1,29 mm

Normaal: 1,75 kW 1,02 mm 1,01 mm

Sudder: 1,0 kW 0,80 mm 0,77 mm

Wokbrander: 3,5 kW 0,65/1,26 mm 0,63/1,21 mm

Afmeting toestel (bxdxh in mm): Afmeting nis (bxd in mm):

909x510x51 840x480-490

26 4

Toestelinformatie

(fig. 1)

1. bedieningsknop voor normaalbrander 1

2. bedieningsknop voor normaalbrander 2

3. bedieningsknop voor sterkbrander 3

4. bedieningsknop voor sudderbrander 4

5. bedieningsknop voor wokbrander 5

6. bedieningsknop voor sterkbrander 6

7. vangschaal

8. pandrager

Knopaanduiding:

0 dicht

grote vlam

kleine vlam

toestelinformatie

700003288000_GK299.indd 3 30-11-2009 14:26:43

Introductie

Als u deze gebruiksaanwijzing doorleest, bent

u snel op de hoogte van alle mogelijkheden

die dit toestel u biedt. U vindt informatie

voor uw veiligheid en over het onderhoud

van het toestel. Verder vindt u milieutips en

aanwijzingen om energie te besparen.

Bewaar deze handleiding. Een eventueel

volgende gebruiker van dit toestel kan daar

zijn voordeel mee doen.

Veel kookplezier!

Dit toestel voldoet aan de voorschriften

van de richtlijn 89/336/EEG inzake

elektromagnetische compatibiliteit.

Inhoud

nVeiligheid.......................... 2

Vóór het eerste gebruik .............. 2

Waarop u moet letten ................ 2

nBediening.......................... 3

Ontsteking ......................... 3

Bediening wokbrander . . . . . . . . . . . . . . . 3

nToepassing......................... 3

Pannen ............................ 3

nOnderhoud . . . . . . . . . . . . . . . . . . . . . . . . . 4

Reinigen ........................... 4

nInstallatie........................4 - 5

nMontage ........................... 5

inhoud

Afvoeren verpakking en toestel

De verpakking van het toestel is recyclebaar.

Gebruikt zijn:

– karton

– poly-ethyleenfolie (PE)

– CFK-vrij polystyreen (PS-hard-schuim)

– polypropyleen banden om de doos

Deze materialen op verantwoorde wijze en

conform de overheidsbepalingen afvoeren.

De overheid kan u ook informatie verschaffen

over het op verantwoorde wijze afvoeren van

afgedankte huishoudelijke apparaten.

700003288000_GK299.indd 1 30-11-2009 14:26:43

2VeiliGheid

Vóór het eerste gebruik

nDit toestel mag alleen door een erkend gas-

technisch installateur aangesloten worden.

nBij reparatie of schoonmaakbeurten

moet het toestel afgesloten worden van

stroom en gas. Neem de stekker uit de

contactdoos of draai de schakelaar in de

meterkast op nul. Draai de gaskraan in de

toevoerleiding dicht.

nDit kooktoestel is ontworpen voor

huishoudelijk gebruik. Gebruik het alleen

voor het bereiden van gerechten.

nBij koken en braden wordt de kookplaat

heet. Let op als er kinderen in de buurt zijn.

nVet en olie zijn bij oververhitting

ontvlambaar. Blijf in de buurt tijdens het

bereiden van gerechten.

nGebruik het toestel niet voor het

verwarmen van de keuken. Er ontstaat dan

een vochtige atmosfeer.

nBij het gebruik van gas-kookapparatuur

ontstaat warmte en vocht in de ruimte waar

het toestel is geplaatst. Let op dat de ruimte

voldoende is geventileerd: houd natuurlijke

ventilatie-openingen open of installeer

een mechanische ventilator (wasemkap).

Bij langdurig gebruik van de kookplaat

kan extra ventilatie noodzakelijk zijn,

bijvoorbeeld een open raam of een hogere

stand van de ventilator (wasemkap).

Waar u op moet letten

Direct schoonmaken

nOvergekookte voedselresten direct

verwijderen, met name van rode kool,

appelmoes en rabarber. Wanneer ze lang

op email of roestvrijstaal inwerken kan dit

tot verkleuring leiden.

Inbranden email

nDe pandrager wordt door de kookbrander

zeer sterk verhit, waardoor na verloop

van tijd het email op de dragerpunt kan

inbranden. Dit is niet te voorkomen en valt

dan ook niet onder de garantie.

Branderdoppen

nControleer regelmatig of de branderdoppen

juist op de branderkelken liggen; onjuiste

positionering kan slechte ontsteking,

ongunstige verbranding of beschadiging

van de doppen tot gevolg hebben.

700003288000_GK299.indd 2 30-11-2009 14:26:44

Ontsteking

Elektrische vonkontsteking

Druk de knop van de te ontsteken brander in,

draai hem linksom tot stand . Er springen

dan vonken over op de

brander, die nu vanzelf ontsteekt. Mocht de

brander na herhaalde pogingen niet

ontsteken, controleer dan of de branderdop

goed op z’n plaats ligt.

Hierna kan de vlam traploos ingesteld worden

tussen groot en klein.

Bediening wokbrander

De wokbrander is bij uitstek geschikt voor

het “wokken” en het braden en bakken van

vlees. Daarnaast kunt u op deze brander grote

hoeveelheden koken of blancheren.

Voor het sudderen of bereiden van sausen is

de wokbrander minder geschikt, vanwege het

hoge vermogen van de brander.

Vlambeveiliging

De vlambeveiliging zorgt ervoor dat de

gastoevoer gesloten wordt als de vlam

tijdens het kookproces dooft. Houd de

bedieningsknop, in volstand, ongeveer 5

seconden ingedrukt.

De vlambeveiliging schakelt in.

Pannen

Gebruik

De aanbevolen panbodemdiameters voor

verschillende branders zijn:

Voor de sterkbrander minimaal 24 cm.

Voor de normaalbrander minimaal 20 cm.

Voor de sudderbrander minimaal 14 cm.

Voor de wokbrander (speciale pan)

minimaal 24 à 26 cm.

Fout:

Er ontsnapt veel

warmte langs de pan.

Goed:

De warmte wordt

gelijkmatig over de

panbodem verdeeld.

Tip:

Bij het koken zonder deksel of met een

verschoven deksel wordt onnodig veel

energie verspild.

Schone pannen nemen beter warmte op.

bedieninG/toepassinG

fig. 3

fig. 4

700003288000_GK299.indd 3 30-11-2009 14:26:44

Reinigen

nReinig het toestel dagelijks met een sopje

van afwasmiddel of allesreiniger. Gebruik

niet te veel vocht, omdat dit de brander of

ventilatieopeningen binnen kan dringen.

nHardnekkige vlekken op email verwijderen

met een vloeibaar schuurmiddel of

kunststof schuursponsje. Gebruik nooit

schuurpoeders, agressieve reinigings-

middelen en groene schuursponsjes.

nHardnekkige vlekken op roestvrijstaal

verwijderen met 3M roestvrijstaalreiniger,

of een niet schurende sanitairspons.

Sanitairsponsjes zijn te herkennen aan het

witte schuurvlak, bijv. Scotch Brite no. 373.

nGroene schuursponsjes bevatten

schuurmiddelen die krassen veroorzaken

op roestvrijstaal. Het roestvrijstaal is

voorzien van een structuur. Bij schuren of

polijsten ontstaan (glanzende) vlekken in

het oppervlak. Deze schades vallen niet

onder de garantie.

Let op:

Hete branderdoppen nooit onderdompelen in

koud water. Door de sterke afkoeling kan het

email beschadigd raken.

Installatie

Algemeen

Dit toestel mag alleen door een erkend

gastechnisch installateur aangesloten

worden.

Waarschuwing:

Dit toestel wordt niet aangesloten op een

rookgas-afvoerkanaal; besteedt dus extra

aandacht aan de ventilatie van de keuken.

Elektrische aansluiting

230 V - 50 Hz.

nDe elektrische aansluiting moet voldoen

aan de nationale en lokale voorschriften.

Voor Nederland is dit onder andere

NEN 1010.

nStopcontact en stekker moeten te allen

tijde bereikbaar blijven.

Gasaansluiting RC 1/2ý (ISO 7/1-RC 1/2)

nDe gasaansluiting moet voldoen aan de

nationale en lokale voorschriften. Voor

Nederland zijn dit onder andere de GAVO-

voorschriften (NEN 1078).

Deze bepalen onder andere dat:

– uitsluitend goedgekeurde materialen

gebruikt mogen worden.

Let op:

De gassoort en het land waarvoor het

toestel is ingericht staan vermeld op het

gegevensplaatje.

onderhoud/installatie

700003288000_GK299.indd 4 30-11-2009 14:26:44

nWij adviseren de kookplaat aan te sluiten

met een vaste leiding. Aansluiting door

middel van een speciaal daarvoor bestemde

veiligheidsslang is ook toegestaan. In

alle gevallen moet er voor het toestel een

aansluitkraan geplaatst worden op een

makkelijk bereikbare plaats, bijvoorbeeld in

het naastgelegen keukenkastje.

Let op:

Een veiligheidsslang mag niet worden geknikt

en niet in aanraking komen met hete delen

van de inbouwoven of bewegende delen van

het keukenmeubel, bijvoorbeeld een lade.

nAlvorens het toestel in gebruik te nemen

de aansluitingen met zeepsop controleren

op gasdichtheid.

nControleer na installatie van het toestel of de

branders goed werken; het vlambeeld moet

regelmatig en stabiel zijn in volstand, terwijl

de branders niet mogen uitgaan in kleinstand.

Let op:

Plaats een kookplaat niet naast een hoge kast

of wand van brandbaar materiaal. (Indien

niet anders mogelijk, houdt dan een minimale

afstand van 40 mm tussen buitenkant kook-

plaat en deze wand. Houd ook een afstand

van minimaal 65 cm aan tussen de kookplaat

en een eventueel te plaatsen afzuigkap.)

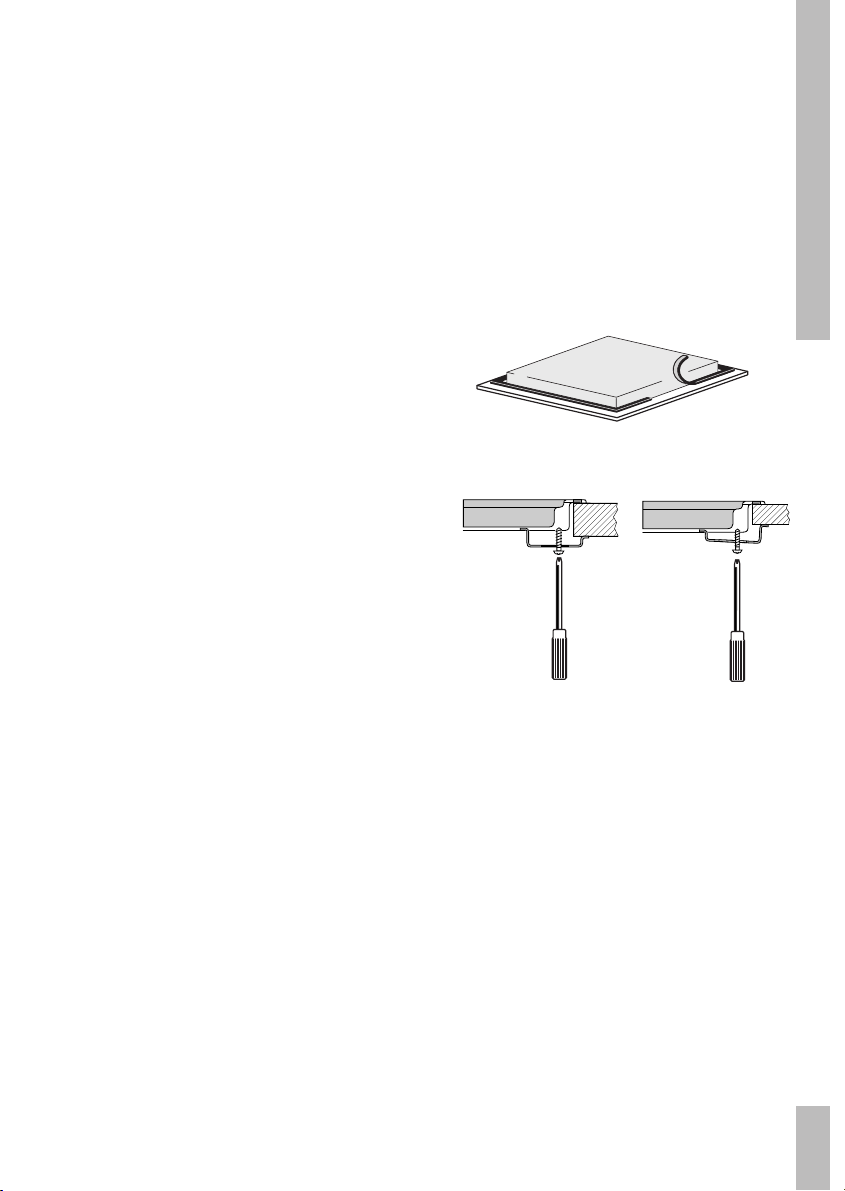

Montage

1. Maak een uitsparing in de zijwand van de

keukenkast voor het doorvoeren van de

gasleiding.

2. Plak het afdichtband aan de onderkant van de

kookplaat.

3. Laat de kookplaat in de uitsparing zakken.

4. Zet de kookplaat vast.

5. Maak de gasaansluiting. Controleer de

aansluitingen met zeepsop op gasdichtheid

(zie “gasaansluiting”).

6. Maak de elektrische aansluiting (zie

“elektrische aansluiting”).

7. Controleer de werking van het toestel. Het

inbouwen in combinatie met een inbouw-

oven staat beschreven in het installatie-

voorschrift van de oven.

Pas op:

nDe onderkant van de inbouwkookplaat wordt

heet. Let erop, dat u geen brandbare of

kunststof voorwerpen in de eventueel onder

het toestel aanwezige lade legt!

5installatie

fig. 5

fig. 6

montageklem A

montageklem B

700003288000_GK299.indd 5 30-11-2009 14:26:44

6appliance information

Appliance information

(fig. 1)

1. control knob for semi-rapid burner 1

2. control knob for semi-rapid burner 2

3. control knob for rapid burner 3

4. control knob for simmer burner 4

5. control knob for wok burner 5

6. control knob for rapid burner 6

7. drip tray

8. saucepan supports

Control knob symbols:

0 off

high

low

Technical specifications

Type of hob GK 299

Electric:

3-core connection lead n

Connection 230 V - 50Hz n

Spark switch integrated in

control buttons n

Gas:

Connection G1/2” n

Connection rating kW 14

Nominal load of burners: Injector hole of the burners:

G 25/25 mbar G 20/20 mbar

High speed: 3.0 kW 1.32 mm 1.29 mm

Standard: 1.75 kW 1.02 mm 1.01 mm

Low speed: 1.0 kW 0.80 mm 0.77 mm

Wok burner: 3.5 kW 0.65/1.26 mm 0.63/1.21 mm

Dimensions appliance (wxdxh in mm): Dimensions (wxd in mm):

909x510x51 840x480-490

fig. 1

fig. 2

909 510

840 480-

490

600

min. 40

26 4

700003288000_GK299.indd 6 30-11-2009 14:26:44

Introduction

When you have read these instructions for

use, you will quickly be aware of all the

facilities the appliance can offer you. You can

read about safety and how you should look

after the appliance. In addition you will find

environmental tips and instructions that can

help to save energy.

Keep the instructions for use and the

installation instructions. Any later user of this

appliance could benefit from them.

Enjoy your cooking!

This appliance complies the regulations

concerning electromagnetic compatibility in

directive 89/336/EEC.

Table of contents

nAppliance information ............... 6

nSafety ............................. 8

Before using the appliance ........... 8

Things to watch for .................. 8

nOperating the appliance.............. 9

Lighting the burners ................. 9

Wok burner ........................ 9

nUse ............................... 9

Saucepans ......................... 9

nMaintenance . . . . . . . . . . . . . . . . . . . . . . 10

Cleaning the appliance.............. 10

nInstallation..................... 10 - 11

nPositioning........................ 11

7table of contents

Disposal of packaging and

appliances

The packaging of the appliance is recyclable.

It is made up off:

– cardboard

– polyethylene

– CFC free polystyrene (PS rigid foam)

– polypropylene straps around the box

Please dispose of these materials in a

responsible way in accordance with the

regulations of your local authority.

Your local authority will also be able to give

you information about disposing disused

household appliances in a responsible way.

700003288000_GK299.indd 7 30-11-2009 14:26:44

8safety

Before using the appliance

nThe fitting of the appliance should only be

carried out by a registered Corgi gas fitter.

nDuring repair and cleaning the appliance

needs to be disconnected from the power

supply (electricity and gas). Remove the

plug from the wall socket or turn the

switch in the metre cupboard to zero. Turn

off the gas tap in the feeder pipe.

nThis cooking appliance is designed for

household use. It should only be used for

preparing meals.

nWhen boiling and frying the hob gets

hot. Please pay close attention to small

children.

nGrease and oil are flammable when over-

heated. Stay near the appliance when

preparing dishes.

nDo not use the appliance to heat the

kitchen. This will produce a damp

atmosphere.

nWhen a gas cooking appliance is being

used heat and moisture is produced in the

area where the appliance is situated. Make

sure that the area is sufficiently ventilated;

open natural ventilation openings or fit a

mechanical ventilator (extractor). When

the hob is used for longer periods extra

ventilation may be needed, such as an open

window or a higher setting on the ventilator

(extractor).

Things to watch for

Clean immediately

nAny spillage should be removed

immediately, particularly red cabbage,

apple sauce and rhubarb. These can leave

permanent spots on the enamel or on

stainless steel.

Burning in of the enamel

nThe burners cause the saucepan supports

to get extremely hot. Over time the enamel

on the support points can burn in. This

cannot be prevented and is not covered by

the guarantee.

Burner caps

nCheck regularly to ensure that the caps of

the burners are properly in position on the

burner depressions; improper positioning

can make it difficult to light the burners,

give rise to an irregular gas flame, or

damage the burner caps.

700003288000_GK299.indd 8 30-11-2009 14:26:44

Table des matières

Langues :

Autres manuels Pelgrim Plaque

Pelgrim

Pelgrim IKR4082F/P01 Manuel utilisateur

Pelgrim

Pelgrim GK415 Manuel utilisateur

Pelgrim

Pelgrim IK4062R Manuel utilisateur

Pelgrim

Pelgrim PKI260RVS Manuel utilisateur

Pelgrim

Pelgrim GK210 Manuel utilisateur

Pelgrim

Pelgrim IDK785ONY Manuel utilisateur

Pelgrim

Pelgrim IDK564 Manuel utilisateur

Pelgrim

Pelgrim IK1264 Manuel utilisateur

Pelgrim

Pelgrim CKT964 Manuel utilisateur

Pelgrim

Pelgrim IDK464 Manuel utilisateur

Pelgrim

Pelgrim IDK894ONY Manuel utilisateur

Pelgrim

Pelgrim IKR3093ANT Manuel utilisateur

Pelgrim

Pelgrim IDK795ONY Manuel utilisateur

Pelgrim

Pelgrim IDK935 Manuel utilisateur

Pelgrim

Pelgrim PK560RVSA1E/P02 Manuel utilisateur

Pelgrim

Pelgrim IDK640 Manuel utilisateur

Pelgrim

Pelgrim IDK893ONY Manuel utilisateur

Pelgrim

Pelgrim IDK650 Manuel utilisateur

Pelgrim

Pelgrim IDK264ONY Manuel utilisateur

Pelgrim

Pelgrim GKB410 Manuel utilisateur

Pelgrim

Pelgrim IKR2083RVS/P02 Manuel utilisateur

Pelgrim

Pelgrim GK964 Manuel utilisateur

Pelgrim

Pelgrim IKR3073F/P02 Manuel utilisateur

Pelgrim

Pelgrim IDK764 Manuel utilisateur

Manuels Plaque populaires d'autres marques

Siemens

Siemens EX875KYV1E Fiche technique

AEG

AEG CERAMIC HOB 6010 K Manuel utilisateur

VALERA

VALERA CT 70A Manuel utilisateur

Zanussi

Zanussi ZGF 6420 Manuel utilisateur

Gaggenau

Gaggenau CI 273 Manuel utilisateur

G3 Ferrari

G3 Ferrari Energy Manuel utilisateur

Pkm

Pkm IN4B Manuel utilisateur

Award

Award H903BG Manuel utilisateur

Zanussi

Zanussi VCH 5005 RZ Manuel utilisateur

Miele

Miele KM 523 Manuel utilisateur

Hotpoint

Hotpoint IS67V8CCXT/E Manuel utilisateur

AEG

AEG HK854870XB Manuel utilisateur

Cookology

Cookology SEP600BK Manuel utilisateur

Bauknecht

Bauknecht Hob Manuel utilisateur

Zanussi

Zanussi ZGM 782 Manuel utilisateur

dipo INDUCTION

dipo INDUCTION DIBK218S Manuel utilisateur

Miele

Miele KM 5987 Manuel utilisateur

Miele

Miele KM 360 G Manuel utilisateur
