PEERLESS PARAMOUNT ACC-EXC Mode d’emploi

1 of 2 ISSUED: 06-19-08 SHEET #: 056-9006-1

Visit the Peerless Web Site at www.peerlessmounts.com For customer care call 1-800-865-2112 or 708-865-8870.

Before you begin, make sure all parts shown are included with your product.

WARNING: Not to be used in wall applications.

ABD EF

Parts may appear slightly different than illustrated.

C

G

Installation and Assembly:

Paramount™ Projector Ceiling Mount

Models: ACC-EXC, ACC-EXC-S, ACC-EXC-W

A

CC-EXC

A

CC-EXC-S

A

CC-EXC-

W

Description Qty Part # Part # Part #

A

inner channel 1 055-1769 055-4769 055-2769

Bextension clamp 1 120-1181 120-4181 120-2181

Ccable cover 1 055-1809 055-4809 055-2809

Dnut plate 2 120-1182 120-4182 120-2182

EM6 x 12 mm socket pin screw 2 520-1050 520-2050 520-2050

FM5 x 10 mm socket pin screw 4 520-2063 520-2063 520-2063

G4 mm security driver 1 560-1133 560-1133 560-1133

Parts List

2 of 2 ISSUED: 06-19-08 SHEET #: 056-9006-1

Visit the Peerless Web Site at www.peerlessmounts.com For customer care call 1-800-865-2112 or 708-865-8870.

g. 1.2

B

E

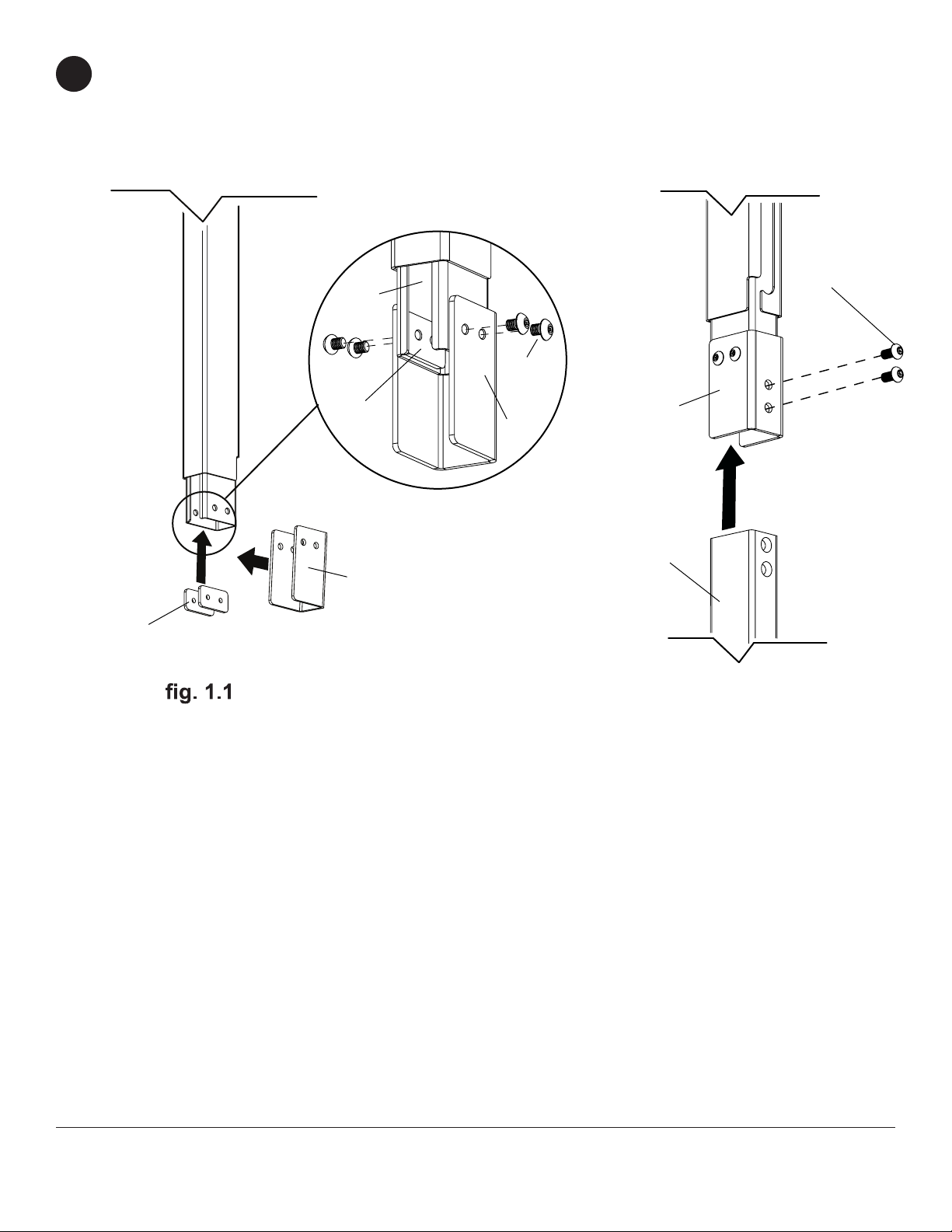

Position two nut plates (D) on each side of inner channel (A) as seen in g. 1.1. detail 1. Slide extension clamp (B)

over bottom of inner channel (A), line up holes from nut plate and secure using four M5 x 10 mm screws (F).

Slide second inner channel (A) into extension clamp (B) as seen in g. 1.2. and secure using four M5 x 12 mm

screws (E) as shown in gure 1.2.

1

A

B

D

DETAIL 1

DE

F

A
