PedalPCB Terrarium Platform Guide de démarrage rapide

Terrarium Platform

Revised 1/7/22

All trademarks and registered trademarks are the property of their respective owners. The company, product, and service names used in this web site

are for identication purposes only. Use of these names, logos, and brands does not imply endorsement.

• Potentiometer 1

• Potentiometer 2

• Potentiometer 3

• Potentiometer 4

• Potentiometer 5

• Potentiometer 6

• Toggle Switch 1

• Toggle Switch 2

• Toggle Switch 3

• Toggle Switch 4

• Footswitch 1

• Footswitch 2

• LED 1

• LED 2

CONTROLS AND FEATURES

Terrarium Platform

Parts List (Page 1 of 1)

LOCATION VALUE TYPE NOTES

R1 1M Resistor, 1/4W

R2 1M Resistor, 1/4W

R3 1M Resistor, 1/4W

R4 100R Resistor, 1/4W

R5 1K Resistor, 1/4W

R6 100K Resistor, 1/4W

R7 1K Resistor, 1/4W

R8 1K Resistor, 1/4W

R9 1M Resistor, 1/4W

C1 100p Ceramic capacitor

C2 1u MLCC capacitor, 7.2 x 2.5mm

C3 1u MLCC capacitor, 7.2 x 2.5mm

C4 100n Film capacitor, 7.2 x 2.5mm

C5 100n Film capacitor, 7.2 x 2.5mm

C6 1u MLCC capacitor, 7.2 x 2.5mm

C7 1n Film capacitor, 7.2 x 2.5mm

C8 100n Film capacitor, 7.2 x 2.5mm

C9 100n Film capacitor, 7.2 x 2.5mm

C100 100u Electrolytic capacitor, 5mm

D100 1N5817 Schottky diode, DO-41

IC1 TL072 Dual op-amp, DIP8

IC2 L78L05 Linear voltage regulator, 5V

SEED1 Electro-Smith Daisy Seed Module

POT1 B10K 16mm right-angle PCB mount pot

POT2 B10K 16mm right-angle PCB mount pot

POT3 B10K 16mm right-angle PCB mount pot

POT4 B10K 16mm right-angle PCB mount pot

POT5 B10K 16mm right-angle PCB mount pot

POT6 B10K 16mm right-angle PCB mount pot

SW1 Toggle switch, SPDT 2-position (ON/ON)

SW2 Toggle switch, SPDT 2-position (ON/ON)

SW3 Toggle switch, SPDT 2-position (ON/ON)

SW4 Toggle switch, SPDT 2-position (ON/ON)

FS1 Foot switch, SPST Momentary SPST

FS2 Foot switch, SPST Momentary SPST

PINHEADER 20-pin Female 2.54mm Pinheader Quantity: 2

Terrarium Platform

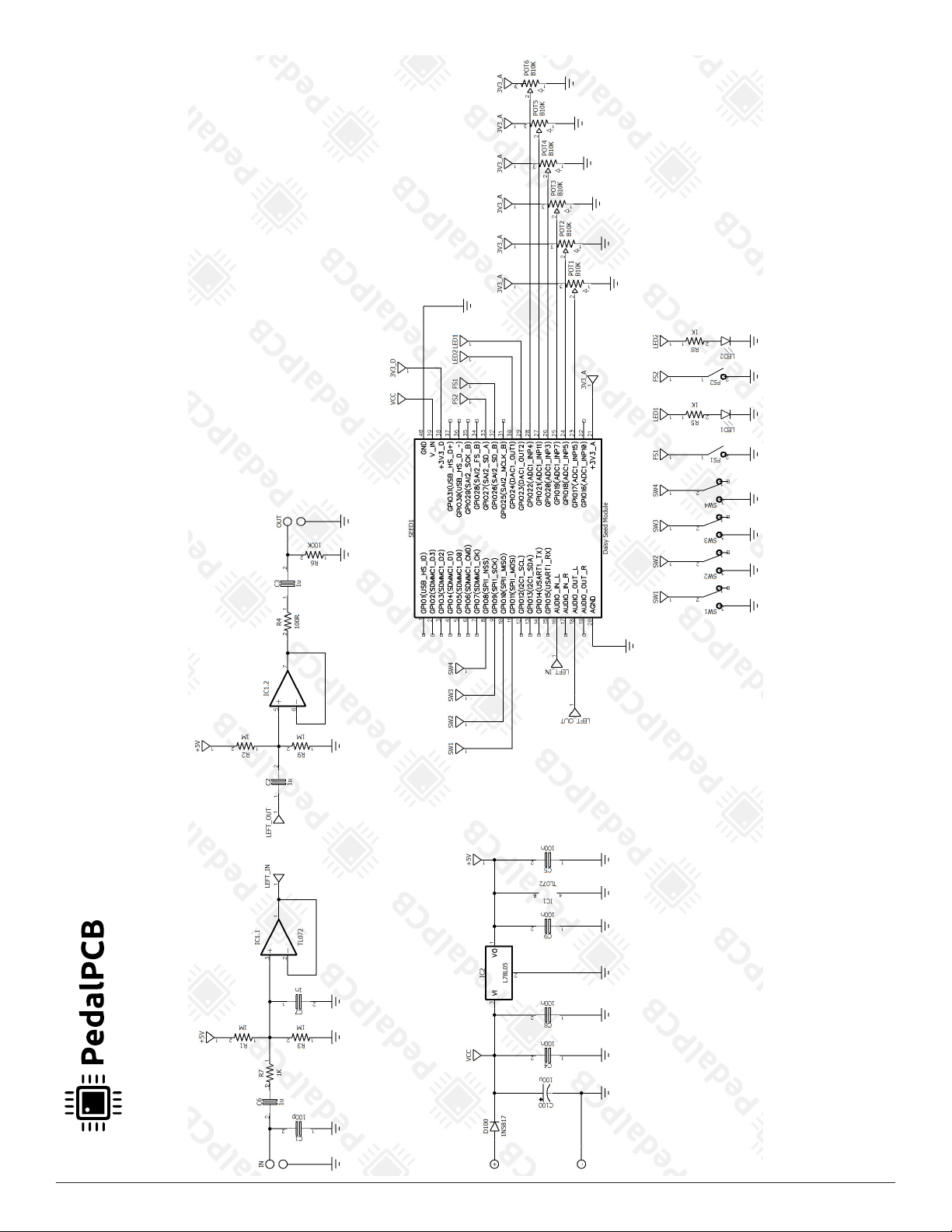

Schematic Diagram

Terrarium Platform

Wiring Diagram

Terrarium Platform

Drill Template

125B enclosure

Pot 2Pot 1 Pot 3

Pot 5Pot 4

SW 2SW 1 SW 4

LED 1 LED 2

FS 1 FS 2

SW 3

Pot 6
