PeakTech 1030 Manuel utilisateur
PeakTech
®1030
Bedienungsanleitung /
Operation manual
AC Spannungsprüfer mit Taschenlampe /
AC Voltage Detector with Flashlight
1. Sicherheitshinweise
Dieses Gerät erfüllt die EU-Bestimmungen 2014/30/EC (elektromagnetische
Kompatibilität) und 2014/35/EC (Niederspannung) entsprechend der Festlegung
im Nachtrag 2014/32/EU (CE-Zeichen). Überspannungskategorie III 1000 V / IV
600 V; Verschmutzungsgrad 2.
CAT I: Signalebene, Telekommunikation, elektronische Geräte mit
geringen transienten Überspannungen
CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc.
CAT III: Versorgung durch ein unterirdisches Kabel; festinstallierte
Schalter, Sicherungsautomaten, Steckdosen oder Schütze
CAT IV: Geräte und Einrichtungen, welche z.B. über Freileitungen ver-
sorgt werden und damit einer stärkeren Blitzbeeinflussung
ausgesetzt sind. Hierunter fallen z.B. Hauptschalter am
Stromeingang, Überspannungsableiter, Stromverbrauchszähler
und Rundsteuerempfänger
Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren
Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse
sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes
unbedingt zu beachten. Schäden, die durch Nichtbeachtung dieser Hinweise
entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen.
* Dieses Gerät darf nicht in hochenergetischen Schaltungen verwendet
werden
* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist.
* Gerät vor Inbetriebnahme auf eventuelle Schäden überprüfen. Im
Zweifelsfalle keine Messungen vornehmen.
* Messarbeiten nur in trockener Kleidung und vorzugsweise in Gummischuhen
bzw. auf einer Isoliermatte durchführen.
* Warnhinweise am Gerät unbedingt beachten.
* Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung,
extremer Luftfeuchtigkeit oder Nässe aussetzen.
-1-
* maximal zulässige Messspannung von 1000V AC nicht überschreiten.
* maximal zulässige Eingangswerte unter keinen Umständen überschreiten
(schwere Verletzungsgefahr und/oder Zerstörung des Gerätes)
* Messungen von Spannungen über 30V DC oder AC nur in Übereinstimmung
mit den relevanten Sicherheitsbestimmungen vornehmen. Bei höheren
Spannungen können besonders gefährliche Stromschläge auftreten.
* Eine dauerhaft rot leuchtende LED und ein kontinuierlicher Piepton
signalisiert, dass Spannung am Messkreis vorhanden ist. Wenn keine
Anzeige erfolgt, könnte trotzdem Spannung vorhanden sein.
* Nicht verwenden, wenn die grüne LED nach dem Einschalten nicht leuchtet.
* Vor jeder Benutzung die Funktion des Spannungsprüfers durch den Test
einer bekannten Schaltung überprüfen (bis 1000V AC)
* Bei Messungen an geschirmten Leitungen, nicht allein auf den
Spannungsprüfer verlassen und führen Sie eine weitere Spannungsmessung
mit einem Spannungsmessgerät aus.
* Allgemein geltende Sicherheitsbestimmungen beachten und einhalten.
* Starke Erschütterung vermeiden.
* Gerät nicht in der Nähe starker magnetischer Felder (Motoren,
Transformatoren usw.) betreiben.
* Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten.
* Vor Aufnahme des Messbetriebes sollte das Gerät auf die
Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in
warme Räume und umgekehrt)
* Sollten Sie das Gerät für einen längeren Zeitraum nicht benutzen,
entnehmen Sie die Batterie aus dem Batteriefach.
* Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch und
einem milden Reinigungsmittel. Benutzen Sie keine ätzenden Scheuermittel.
* Dieses Gerät ist ausschließlich für Innenanwendungen geeignet.
* Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren Stoffen.
* Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen nur von
qualifizierten Service-Technikern durchgeführt werden.
-2-
* Keine technischen Veränderungen am Gerät vornehmen.
* -Messgeräte gehören nicht in Kinderhände-
Vor Gebrauch dieses Instrumentes alle Sicherheitshinweise in
dieser Bedienungsanleitung beachten
Merkmale:
* Kontaktloses Erfassen von Wechselspannung zwischen 50 ~ 1000 V AC,
50/60 Hz.
* Robustes Doppelgehäuse.
* LED-Anzeige leuchtet rot auf und ein Summton ertönt bei Vorhandensein von
Spannung hell auf.
* Integrierte helle Taschenlampe.
* Handliche Größe mit Taschenclip.
* Ein unverzichtbares Werkzeug für jeden Elektriker und Handwerker.
* Kann zum Aufspüren eines Drahtbruchs oder zum Nachweis von Spannung
bei Steckdosen, Beleuchtungskörpern, Schutzschaltern, Leitungen und
Kabeln verwendet werden.
2. Technische Daten
Anzeigen: LED rot/grün
Spannungsbereich: 50 ~ 1000 V AC (50/60 Hz)
Batterie: Zwei 1,5 Volt-Batterien (AAA)
-3-

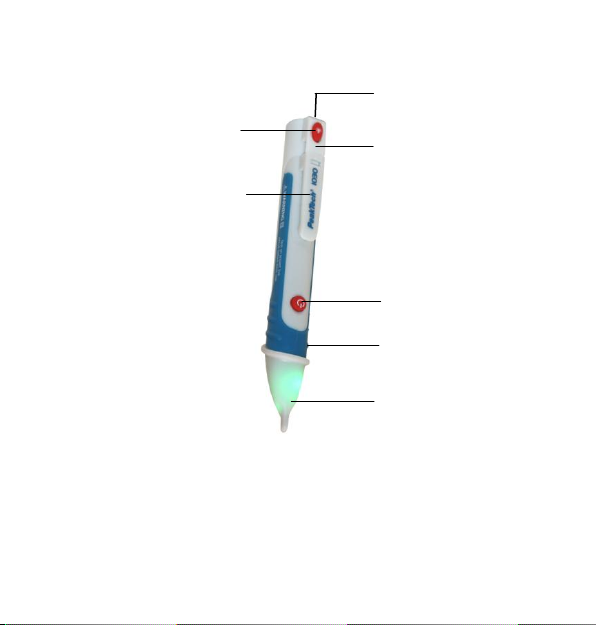

3. Beschreibung des Prüfers
1. Taschenlampe
2. Schutzkappe
3. EIN/AUS-Taste für Taschenlampe
4. Clip
5. Prüfergriff
6. Ein/Aus-Taste für Spannungsprüfer
7. Prüfspitze -4-
1.
2.
3.
4.
5.
6.
7.
4. Betrieb
Der Spannungsprüfer kann zur Identifizierung von spannungsführenden und
neutralen Leitungen, zum Aufspüren eines Drahtbruchs und zum Nachweis von
vorhandener Wechselspannung bei:
* Steckdosen
* Schaltern
* Trennschaltern
* Sicherungen
* Leitungen und Kabeln.
verwendet werden
Einschalten des Gerätes:
* Drücken Sie kurz den Ein/Auschalter.
* Es folgt ein kurzer Piepton mit kurzem Aufleuchten der roten LED für 0,5 s
und dann eine dauerhafte grüne LED zur Beleuchtung in der Spitze des
Testers.
* Der Spannungsprüfer ist nun eingeschaltet und betriebsbereit.
* Überprüfen Sie nun die Funktionalität des Spannungsprüfers an einer
bekannten Spannungsquelle.
* Halten Sie den Ein/Ausschalter zum Einschalten für eine Sekunde gedrückt
um den akustischen Alarm zu deaktivieren.
Hinweis:
Falls keine Anzeige erfolgt, könnte noch immer Spannung vorhanden sein. Der
Betrieb kann von Unterschieden im Design der Anschlussbuchse, der Dicke
und des Typs der Isolierung beeinflusst werden. Das Gerät kann keine
Spannung in Panzerkabeln oder Rohrkabeln erfassen, ebenso wenig hinter
Paneelen oder metallischen Abdeckungen.
Ausschalten des Gerätes:
* Drücken Sie die Power-Taste.
* Sie hören einen langen Piepton und die rot/grünen LED’s erlöschen.
* Der Spannungsprüfer ist nun ausgeschaltet
-5-
Selbsttest:
* Das Aufleuchten der roten und grünen LED bestätigen, dass die
Batteriespannung ausreichend ist und der reibungslose Betrieb möglich ist.
* Überprüfen Sie immer die Funktionalität des Spannungsprüfers an einer
bekannten Spannungsquelle.
* Prüfung auf das Vorhandensein von Wechselspannung:
Vor der Verwendung des Spannungsprüfers immer die Funktionalität an
einer bekannten Spannungsquelle überprüfen.
* Platzieren Sie die Spitze des Testers in der Nähe einer Wechselspannung.
* Wenn der Spannungsprüfer Wechselspannung erkennt, wechselt die grüne
LED auf ein pulsierendes Aufleuchten der roten LED, unterstützt durch einen
Signalton.
Batteriezustandsanzeige:
* Einschalten des Testers:
Die grüne LED wechselt von einem dauerhaften Leuchten auf ein grünes
Blinken und eine Reihe von Signaltönen wird erzeugt. Danach schaltet sich
der Spannungsprüfer ab. Das Gerät ist nun ausgeschaltet und nicht
betriebsbereit. Die Batterien müssen ersetzt werden. Um die Batterien des
Spannungsprüfers zu wechseln, lesen Sie bitte den Abschnitt „Austausch der
Batterien“ ab Seite 8.
* Betrieb des Testers:
Wenn die LED nur noch schwach leuchtet und der Ton ausgeblendet wird, ist
die Batteriespannung nicht mehr ausreichend und die Batterien des
Spannungsprüfers müssen ersetzt werden. Um die Batterien des
Spannungsprüfers zu wechseln, lesen Sie bitte den Abschnitt „Austausch der
Batterien“ ab Seite 8.
Abschaltautomatik:
* Nach 5 Minuten ohne Benutzung des Spannungsprüfers, schaltet sich dieser
automatisch ab, um die Batterien zu schonen.
* Hören Sie einen doppelten Piepton und die grüne LED erlischt, dann hat sich
das Gerät automatisch deaktiviert. -6-
Taschenlampe:
* Halten Sie die ON-Taste der Taschenlampe, um die Taschenlampe
einzuschalten. Lassen Sie die ON-Taste der Taschenlampe wieder los und
die Taschenlampe erlischt.
ACHTUNG!
Bewegung erzeugt statische Spannungen. Der Spannungsprüfer kann auf diese
statischen Spannungen durch kurzes Aufleuchten der LED und kurzes Ertönen
des Summers reagieren. Dieses Verhalten ist normal und stellt keinen
Gerätedefekt dar.
Hinweis:
Der Spannungsprüfer kann auch verwendet werden, um einen Leitungsbruch
aufzuspüren:
* Zum Aufspüren eines Drahtbruchs in einer spannungsführenden Leitung die
Leitung solange verfolgen bis das Signal stoppt.
* Zum Aufspüren eines Drahtbruchs in einer neutralen Leitung eine Last
zwischen der spannungsführenden und der neutralen Leitung anschließen.
Verfolgen Sie die Leitung bis das Signal stoppt.
1. Testen Sie das Gerät an einer bekannten, funktionierenden Leitung oder
Komponente.
* Sollte das Gerät an einer bekannten, funktionierenden Leitung nicht
ordnungsgemäß funktionieren, tauschen Sie schnellstmöglich die
Batterien aus.
* Sollte das Gerät weiterhin nicht ordnungsgemäß funktionieren, geben
Sie es in Reparatur.
2. Setzen Sie die Prüfspitze an bzw. in die Nähe der zu prüfenden Leitung
oder des Geräts. Eine rote, blinkende LED-Anzeige verweist auf das
Vorhandensein von Wechselspannung zwischen 50 und 1000 V AC,
50/60 Hz.
-7-
Hinweis:
Der Spannungsprüfer kann keine Spannung an Panzerkabeln oder an Kabeln in
einem Kabelkanal, hinter Platten oder in metallischen Verkleidungen erfassen.
5. Austausch der Batterien
1. Drücken Sie leicht auf den unterhalb der Taschenlampen-Taste und
entfernen Sie durch ziehen die Kappe inkl. der Taschenlampenabdeckung.
2. Ersetzen Sie die beiden 1,5V AAA Batterien (Polarität beachten!).
-8-
3. Setzen Sie Abdeckung wieder auf und schieben Sie diese bis sie einrastet.
Hinweis:
Wenn Ihr Messgerät nicht ordnungsgemäß funktionieren sollte, überprüfen Sie
zuerst die Batterien auf ausreichende Batteriespannung und auf korrekte
Polarität.
5.1 Hinweise zum Batteriegesetz
Im Lieferumfang vieler Geräte befinden sich Batterien, die. z. B. zum Betrieb
von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien
oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser
Batterien oder Akkus sind wir als Importeur gemäß Batteriegesetz verpflichtet,
unsere Kunden auf Folgendes hinzuweisen:
Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber vorgeschrieben - die
Entsorgung im Hausmüll ist laut Batteriegesetz ausdrücklich verboten-, an
einer kommunalen Sammelstelle oder geben Sie sie im Handel vor Ort
kostenlos ab. Von uns erhaltene Batterien können Sie nach Gebrauch bei uns
unter der auf der letzten Seite angegeben Adresse unentgeltlich zurückgeben
oder ausreichend frankiert per Post an uns zurücksenden.
-9-
